Namen en functies van onderdelen
- De ventilatieopeningen van het apparaat mogen niet geblokkeerd zijn. Dit kan leiden tot brand omdat de interne onderdelen oververhit raken.

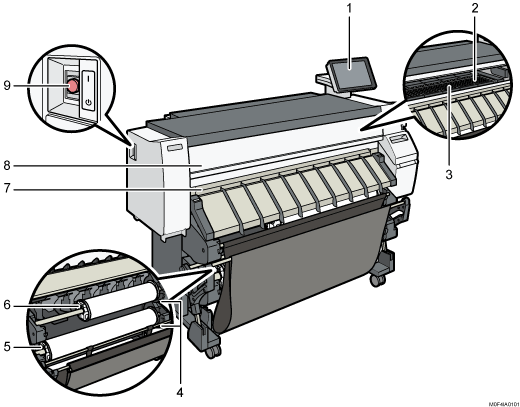

Aanzicht vanaf de voor- en linkerkant
Bedieningspaneel
Plaat
Papier wordt hier omlaag gezogen om te voorkomen dat het gaat 'zweven'. Reinig dit deel als de achterkant van de afdrukken vies worden.
Papierhandinvoerlocatie
Plaats hier papier wanneer u wilt afdrukken via de papierhandinvoerlocatie. Plaats het papier met de bedrukte zijde naar boven.
Oprolknop
Druk op deze knop om de papierrol te laden of verkeerd ingevoerd papier te verwijderen.
Papierinvoerlocatie 2
Laad hier een papierrol.
Papierinvoerlocatie 1
Laad hier een papierrol.
Papieruitvoerlocatie
Hier worden de afdrukken uitgevoerd.
Voorpaneel
Dit is het paneel van de papierhandinvoerlocatie. Open dit paneel om af te drukken vanuit de papierhandinvoerlocatie, om verkeerd ingevoerd papier te verwijderen of om de plaat te reinigen.
Hoofdstroomschakelaar
Om het apparaat te kunnen gebruiken, moet de hoofdstroomschakelaar ingeschakeld zijn. Indien de schakelaar uitgeschakeld is, zet u deze aan.

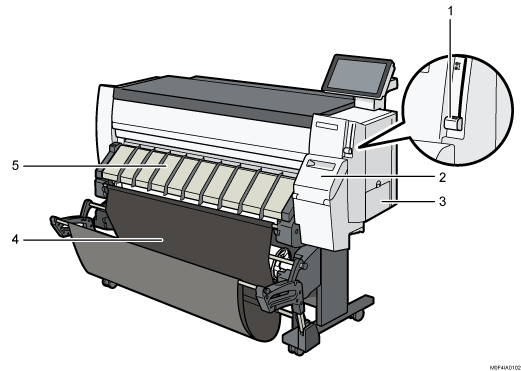

Aanzicht vanaf de voor- en rechterkant
Papierhendel
Deze hendel houdt papier vast dat in de papierinvoerlocatie of papierhandinvoerlocatie wordt geplaatst. Gebruik deze hendel wanneer u wilt afdrukken via de handinvoerlocatie of om verkeerd ingevoerd papier te verwijderen.
Cartridgepaneel
Open deze klep om printcartridges te vervangen.
Paneel inktopvangeenheid
Open dit paneel om de inktopvangeenheid te vervangen. Inkt die wordt gebruikt tijdens onderhoudstaken wordt opgevangen in de inktopvangeenheid.
Opvangbak
Het uitgevoerde papier wordt hier opgevangen.
Paneel papierinvoerlocatie
Open dit paneel om de papierrol in de papierinvoerlocatie te laden of om verkeerd ingevoerd papier te verwijderen.

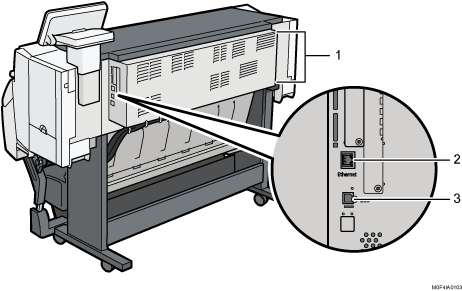

Achteraanzicht
Ventilatieopening
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt. Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
Ethernet-interface
Gebruik de poort om het apparaat op het netwerk aan te sluiten of om de service voor beheer op afstand (@Remote) via internet te gebruiken.
USB 2.0-interface type B
Gebruik de poort om het apparaat en de computer op elkaar aan te sluiten met de USB-kabel.
(voornamelijk Europa)
Wanneer u de machine aanraakt, kunt u een statische schok krijgen. Deze is niet gevaarlijk voor mensen. Voor meer informatie, zie:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html
