Osien nimet ja toiminnot
- Älä tuki laitteen tuuletusaukkoja. Jos niin tehdään, seurauksena voi olla tulipalo sisäosien ylikuumenemisen takia.

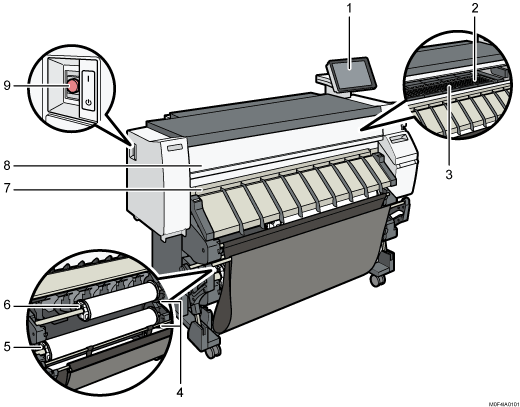

Etupuolen ja vasemman puolen näkymä
Käyttöpaneeli
Puristuslevy
Paperi pysyy alhaalla eikä pääse kohoamaan. Puhdista tämä alue, jos tulosteiden kääntöpuoli on likainen.
"Cleaning the Platen", User Guide (Full Version) englanniksi
Paperin ohisyöttö
Aseta tänne paperia, kun tulostat ohisyötöltä. Aseta paperi tulostuspuoli ylöspäin.
Kelaus taaksepäin -painike
Kelauspainikkeella ladataan paperirulla tai poistetaan paperitukos.
Paperinsyöttöalue 2
Paperirulla laitetaan tänne.
Paperinsyöttöalue 1
Paperirulla laitetaan tänne.
Luovutustaso
Tulosteet luovutetaan tänne.
Etukansi
Tämä on ohisyötön kansi. Avaa tämä kansi kun tulostat ohisyötöltä, poistat juuttuneen paperin tai puhdistat valotustason.
Päävirtakytkin
Päävirtakytkimen on oltava päällä laitteen käyttämiseksi. Jos se on pois päältä, laita se päälle.

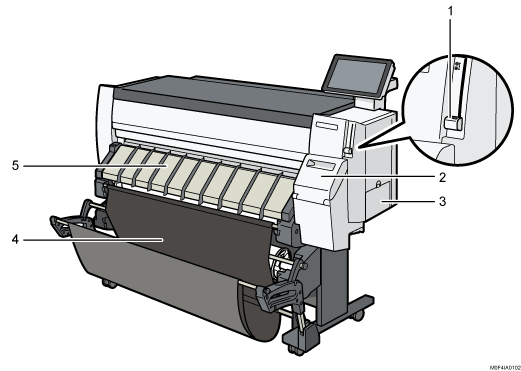

Etu- ja oikean puolen näkymä
Paperin kiinnitysvipu
Tämä pidike on paperinsyöttöalueelle tai ohisyöttöön asetetulle paperille. Käytä tätä pidikettä, kun tulostat ohisyötöltä tai poistat paperitukoksen.
Patruunan kansi
Avaa kansi vaihtaaksesi värikasetteja.
Hukkamustesäiliön kansi
Avaa tämä kansi, kun vaihdat hukkavärisäiliön. Ylläpitoon käytetty väri kerääntyy hukkavärisäiliöön.
Tulostuskori
Tulostettu paperi kerätään tähän.
Paperinsyötön kansi
Avaa kansi paperirullan lataamiseksi tai paperitukoksen poistamiseksi.

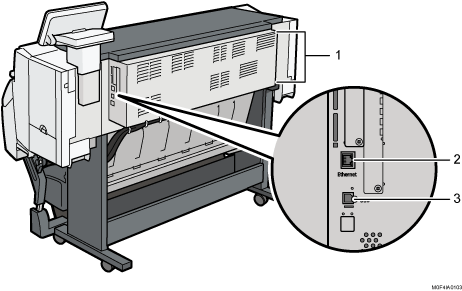

Takaa
Tuuletusaukot
Estävät ylikuumenemisen. Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
Ethernet-liitäntä
Portin avulla laite voidaan yhdistää verkkoon tai etähallintajärjestelmään (@Remote) internetin kautta.
B-tyypin USB2.0-liitäntä
Käytä porttia, kun yhdistät laitteen ja tietokoneen USB-kaapelilla.
(pääasiassa Eurooppa)
Voit saada laitetta koskettaessasi staattisen iskun, joka on harmiton ihmisille. Lue lisätietoja täältä:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html
