Käyttöpaneelin nimet ja toiminnot
Kosketuspaneeli (älykäyttöpaneeli), joka näyttää laitteen käyttöruudun on "käyttöpaneeli".
Käyttöpaneelin kummallakin puolella on liitäntöjä ja portteja, joihin voi asettaa ulkoisia laitteita sekä SD-kortteja/USB-flash-muistilaitteita.
Kun näyttö on pois päältä, käyttöpaneelin LED-ilmaisimet näyttävät laitteen tilan.

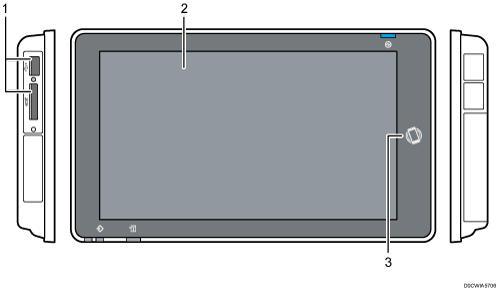

Kosketuspaneeli/käyttöliittymä
Ulkoiset muistipaikat
Liitä SD-kortti tai USB-muistilaite. Voit tulostaa laitteeseen tallennetun tiedoston.
Käytä SD-muistikorttia tai SDHC-muistikorttia, jonka maksimikapasiteetti on 32 Gt. Et voi käyttää SDXC-muistikorttia.
Käytä FAT16- tai FAT32-alustettua muistilaitetta.
Tietyn tyyppisiä USB-muistilaitteita ei voi käyttää laitteessa.
USB-laajennuskaapelia, -keskitintä tai kortin lukulaitetta ei voida käyttää.
Jos laitteen virta katkaistaan tai muistiväline otetaan pois laitteesta sen lukiessa tietoja muistivälineeltä, tarkista muistivälineen tiedot.
Ennen kuin poistat muistilaitteen aukosta, paina näytöllä näkyvää kuvaketta (
/
) peruttaaksesi yhteyden.
Kosketuspaneeli
Näyttää pääsivun, sovellusten käyttöruudun ja viestit. Käytä sormenpäillä.
NFC-tunniste
Käytetään liittämään laite ja älylaite RICOH Smart Device Connector -sovelluksella.
Käyttäjän opas (täysi versio) englanniksi

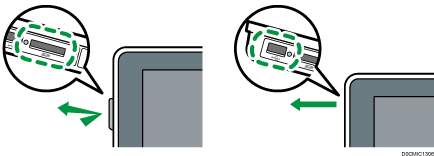

Voit säätää käyttöpaneelin kulmaa parantaaksesi näkyvyyttä. Kun säädät käyttöpaneelin kulmaa, varo puristamasta sormiasi.

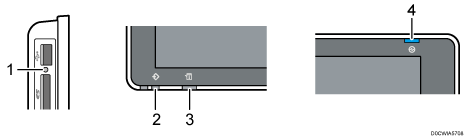

LED-ilmaisimet
Muistilaitteen käytön merkkivalo
Vilkkuu, kun tietoja luetaan tai kirjoitetaan SD-korttiin.
Kun laite käyttää SD-korttia tai USB-flash-muistilaitetta, älä sammuta virtaa tai poista muistilaitetta.
Jos muistipaikan valo ei syty, kun SD-kortti työnnetään muistipaikkaan, noudata seuraavia ohjeita:
Asenna SD-kortti uudelleen.
SD-kortti voi olla viallinen. Ota yhteyttä liikkeeseen, josta hankit laitteen.
Tiedonsiirron merkkivalo
Vilkkuu, kun laite ottaa vastaan tulostinohjaimesta lähetettäviä tietoja.
Tilan ilmaisin
Ilmaisee järjestelmän tilan. Palaa virheen sattuessa ja musteen loppuessa.
Käyttöpaneelin merkkivalojen, kuvakkeiden ja ilmoitusten tarkistaminen
Päävirran merkkivalo
Virran merkkivalo syttyy, kun laite käynnistetään päävirtakytkimestä. Lepotilassa se vilkkuu hitaasti.
