Guía de usuarioIP CW2200

Guía de nombres y funciones de componentes

PRECAUCIÓN

  • No obstruya las rejillas de ventilación de la máquina. Esto podría provocar un incendio debido a un sobrecalentamiento de los componentes internos.

Vista delantera e izquierda

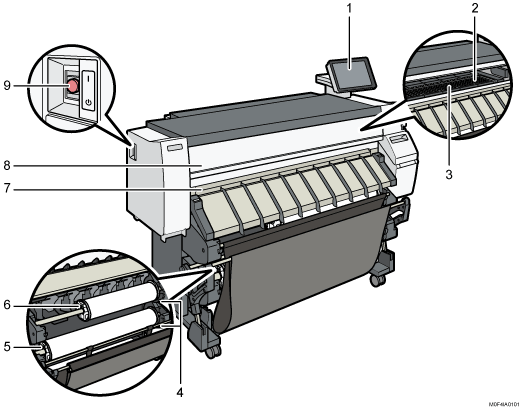

Ilustración de la unidad principal, ilustración con llamadas numeradas
  1. Panel de mandos

    Nombres y funciones del panel de mandos

  2. Cristal de exposición

    El papel se mantiene pegado a la parte inferior y se impide que flote. Limpie esta área si el reverso de las impresiones está sucio.

    Limpieza de la platina

  3. Ubicación de bypass de papel

    Cargue papel aquí cuando imprima desde la ubicación de bypass de papel. Coloque el papel para impresión cara arriba.

  4. Botón de rebobinado

    Pulse este botón para cargar el rollo de papel o para retirar el papel mal introducido.

  5. Ubicación de entrada de papel 2

    Cargue un rollo de papel aquí.

  6. Ubicación de entrada de papel 1

    Cargue un rollo de papel aquí.

  7. Ubicación de salida de papel

    Las impresiones salen por aquí.

  8. Tapa frontal

    Esta es la tapa de la ubicación de bypass de papel. Abra esta tapa para imprimir desde la ubicación de bypass de papel, para retirar el papel mal introducido o para limpiar la placa.

  9. Interruptor de alimentación principal

    Para poner en funcionamiento la máquina, debe estar encendido el interruptor de funcionamiento. Si está apagado, encienda el interruptor.

Vista delantera y derecha

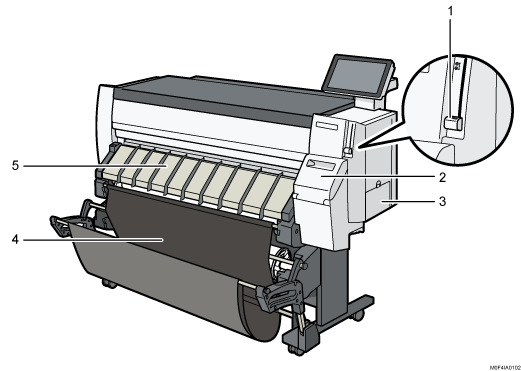

Ilustración de la unidad principal, ilustración con llamadas numeradas
  1. Palanca de sujeción de papel

    Esta palanca sujeta el papel insertado en la ubicación de entrada de papel o en la ubicación de bypass de papel. Utilice esta palanca para imprimir desde la ubicación de bypass de papel o para retirar el papel mal introducido.

  2. Tapa de cartuchos

    Ábrala para reemplazar los cartuchos de impresión.

  3. Tapa de la unidad de recogida de tinta

    Abra esta tapa para sustituir la unidad de recogida de tinta. La tinta utilizada para el mantenimiento se recoge en la unidad de recogida de tinta.

  4. Cesta de salida

    El papel que sale se apila aquí.

  5. Tapa de la ubicación de entrada de papel

    Ábrala para cargar el rollo de papel en la ubicación de entrada de papel o para retirar el papel mal introducido.

Vista posterior

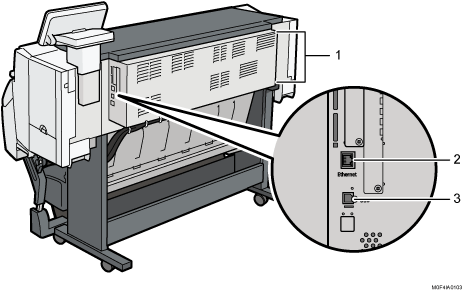

Ilustración de la unidad principal, ilustración con llamadas numeradas
  1. Respiraderos

    Evitan un sobrecalentamiento. Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.

  2. Interfaz Ethernet

    Utilice el puerto para conectar la máquina a la red o para utilizar el servicio de gestión remota (@Remote) en Internet.

  3. Interfaz USB2.0 tipo B

    Utilice el puerto para conectar la máquina y el ordenador mediante el cable USB.

Nota
