Guia de noms i funcions dels components
- No obstruïu les sortides d'aire de la màquina. Si ho feu, es pot produir un incendi a causa del sobreescalfament dels components interns.

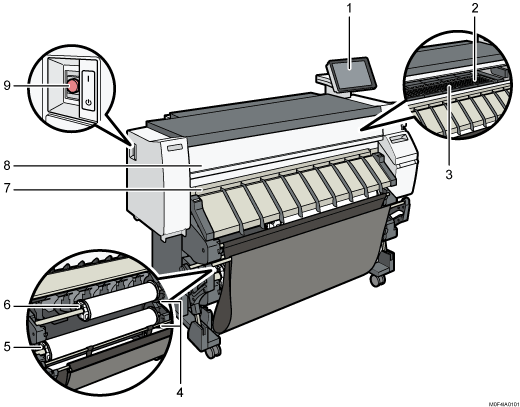

Vista frontal i esquerra
Panell de control
Cristall d'exposició
El paper se succiona i s'evita que quedi suspès en l'aire. Netegeu aquesta zona si el revers de la impressió s'embruta.
"Cleaning the Platen", User Guide (Full Version) en anglès
Ubicació de bypass de paper
Carregueu-hi paper quan imprimiu des de la ubicació de bypass de paper. Carregueu el paper amb la cara d'impressió cap amunt.
Botó de rebobinar
Premeu aquest botó per carregar la bobina de paper o per eliminar paper encallat.
Ubicació d'entrada de paper 2
Carregueu la bobina de paper aquí.
Ubicació d'entrada de paper 1
Carregueu la bobina de paper aquí.
Ubicació de sortida de paper
Les impressions surten per aquí.
Tapa frontal
Aquesta es la tapa de la ubicació de bypass de paper. Obriu aquesta tapa per imprimir des de la ubicació de bypass de paper, per eliminar el paper mal alimentat o per netejar el cristall d'exposició.
Interruptor principal
Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.

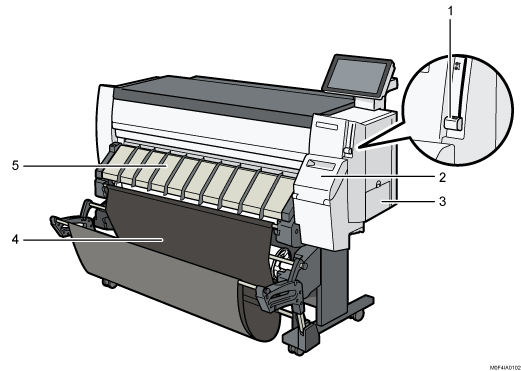

Vista frontal i dreta
Palanca de subjecció de paper
Aquesta palanca subjecta el paper que s'introdueix a la ubicació d'entrada de paper o a la ubicació de bypass de paper. Utilitzeu aquesta palanca per imprimir des de la ubicació de bypass o per eliminar el paper mal alimentat.
Tapa del cartutx
Obriu per substituir cartutxos d'impressió.
Tapa de la unitat de recollida de tinta
Obriu aquesta tapa per sustituir la unitat de recollida de tinta. La tinta utilitzada per al manteniment es recull a la unitat de recollida de tinta.
Cistella de sortida
El paper lliurat s'apila aquí.
Tapa de l'ubicació d'entrada de paper
Obriu-la per carregar la bobina de paper a la ubicació d'entrada de paper o per treure el paper encallat.

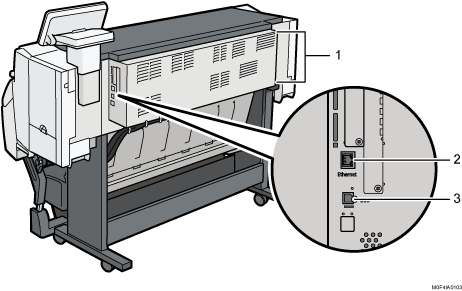

Vista posterior
Orificis de ventilació
Eviten el sobreescalfament. Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.
Interfície Ethernet
Utilitzeu el port per connectar la màquina a la xarxa o per usar el servei de gestió remota (@Remote) a Internet.
Interfície de Tipus B de l'USB 2.0
Utilitzeu el port per connectar la màquina i l'ordinador amb el cable USB.
(principalment, Europa)
Quan toqueu la màquina, és possible que sofriu un xoc estàtic que és inofensiu per a les persones. Per a més informació, consulteu l'enllaç següent:
https://www.ricoh-europe.com/support/health-safety/ricoh-static-shock.html
