Noms i funcions del panell de control
El panell tàctil (Smart Operation Panel) en què es mostra la pantalla d'operacions de la màquina es designa com a "Panell de control".
A les dues bandes del panell de control es mostren interfícies per connectar dispositius externs i ranures per inserir una targeta SD o un dispositiu USB de memòria flash.
Encara que la pantalla estigui apagada, els indicadors LED del marc del panell de control mostren l'estat de la màquina.

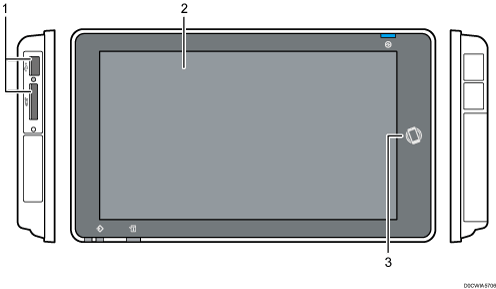

Panell tàctil/Interfície
Ranures de suports
Inseriu una targeta SD o un dispositiu USB de memòria flash. Podeu imprimir el fitxer emmagatzemat al suport.
Utilitzeu una targeta de memòria SD o SDHC amb una capacitat màxima de 32 GB. No podeu utilitzar targetes de memòria SDXC.
Utilitzeu suports formatats en FAT16 o FAT32.
En aquesta màquina no es poden fer servir alguns tipus de llàpissos de memòria USB.
No es poden utilitzar allargadors, concentradors ni lectors de targetes USB.
Si l'alimentació de la màquina s'apaga o s'extreu el suport de la màquina mentre aquesta estava llegint-hi les dades, comproveu les dades contingudes als suports.

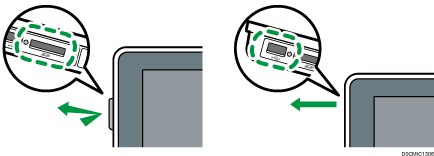

Abans d'extreure el suport de la ranura, premeu la icona que es mostra a la pantalla (
/
) per cancel·lar la connexió.
Panell tàctil
Mostra la pantalla d'inici, la pantalla d'operacions d'aplicacions i els missatges. Utilitzeu-lo amb els dits.
Etiqueta NFC
S'utilitza per connectar la màquina i un dispositiu intel·ligent amb el connector de dispositius intel·ligents de RICOH.
Guia de l'usuari (versió completa) en anglès.
Podeu ajustar l'angle del panell de control per millorar la visibilitat. Quan ajusteu l'angle del panell de control, compte no us pessigueu els dits.

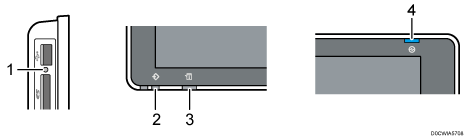

Indicadors LED
Indicador d'accés a suports
Parpelleja quan les dades es llegeixen des d'una targeta SD o s'hi escriuen.
Mentre la màquina accedeixi a la targeta SD o al dispositiu USB de memòria flash, no apagueu l'alimentació ni extraieu el suport.
Si la bombeta d'accés al suport no s'encén en introduir una targeta SD a la ranura del suport, feu el que s'indica a continuació:
Torneu a inserir la targeta SD.
Pot ser que la targeta SD estigui trencada. Poseu-vos en contacte amb la botiga on el vau adquirir.
Indicador d'Entrada de dades
Parpelleja quan la màquina rep dades enviades des del driver de la impressora.
Indicador d'estat
Indica l'estat del sistema. Es manté encès quan es produeix un error o quan la tinta s'esgota.
Comproveu els indicadors, les icones i els missatges al panell de control
Indicador d'interruptor principal
Aquest indicador s'il·lumina quan s'acciona l'interruptor principal. En mode de repòs, parpelleja lentament.
