Se si inceppa un foglio banner

I fogli banner vengono caricati nel vassoio guida carta banner collegato al vassoio bypass.

1. Far scorrere le guide della carta verso l'esterno.



2. Spostare la leva sulla destra della macchina fino all'apertura dello sportello a destra.
   Aprire lentamente lo sportello sostenendolo con le mani.



3. Aprire la guida B.



4. Tirare la carta verso il basso per rimuoverla dal lato inferiore dell'unità di fusione.



5. Chiudere la guida B.

6. Tirare la carta inserita tra la macchina e l'unità fronte-retro verso l'alto per rimuoverla.



7. Chiudere lo sportello destro.

1. Rimuovere la carta espulsa.



   Se la carta si inceppa tra la macchina e il finisher, attenersi alla procedura relativa agli inceppamenti nella macchina e non a questa procedura.
   Rimozione dei fogli banner inceppati dalla macchina

2. Aprire lo sportello anteriore dell'unità di piegatura multipla interna.



3. Tenere stretto N4 e aprire l'unità.



4. Aprire la piastra guida N5.



5. Rimuovere la carta inceppata.



6. Chiudere la piastra guida N5.



7. Tenere stretto N4 e chiudere l'unità.



8. Chiudere lo sportello anteriore.

Quando si accende D1 (unità di collegamento)

1. Rimuovere la carta espulsa.



   Se la carta si inceppa tra la macchina e il finisher, attenersi alla procedura relativa agli inceppamenti nella macchina e non a questa procedura.
   Rimozione dei fogli banner inceppati dalla macchina

2. Rimuovere la carta inceppata.



Quando si accende D2 (unità di collegamento)

1. Aprire lo sportello dell'unità di collegamento (sinistra).



2. Rimuovere la carta inceppata.



3. Chiudere lo sportello.

Se la carta si inceppa tra la macchina e il finisher, rimuovere la carta inceppata dalla macchina prima di svolgere questa procedura.
Rimozione dei fogli banner inceppati dalla macchina

1. Tirare la maniglia del finisher per aprire lo sportello anteriore.

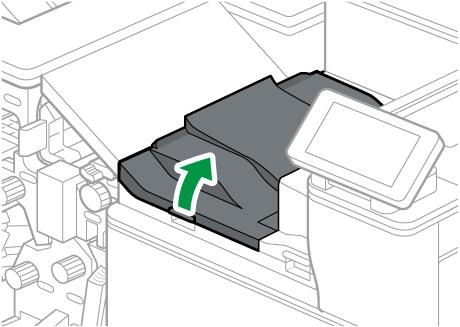

2. Aprire l'unità di collegamento o l'unità di piegatura multipla interna.

   • Quando è installata l'unità di collegamento


     1. Aprire lo sportello dell'unità di collegamento (sinistra).



   • Quando è installata l'unità di piegatura multipla interna

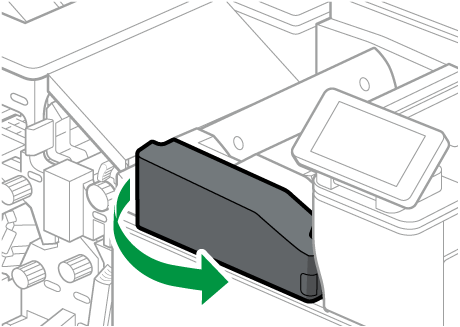

     1. Aprire lo sportello anteriore dell'unità di piegatura multipla interna.

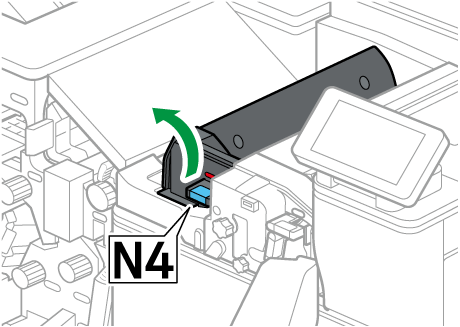

     2. Tenere stretto N4 e aprire l'unità.

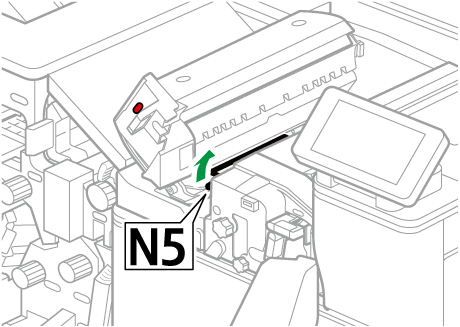

     3. Aprire la piastra guida N5.



3. Togliere la carta.

   • Quando Finisher SR3340 è installato

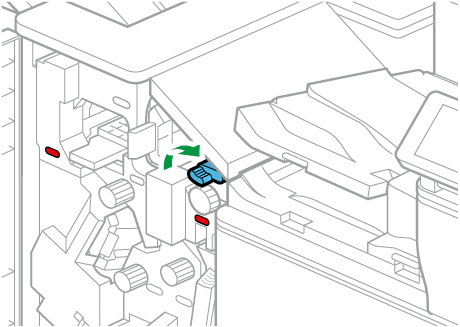

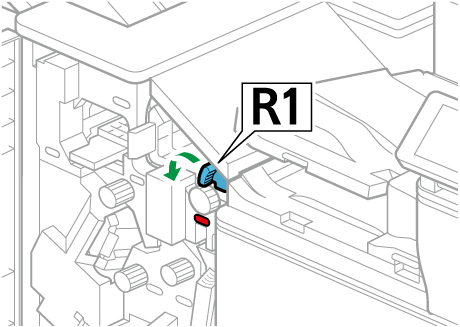

     1. Aprire la piastra guida R1.


     2. Ruotare N2 del finisher in senso antiorario.

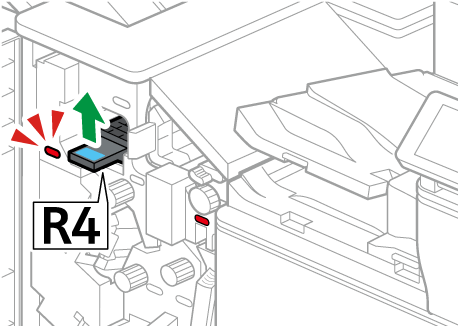

     3. Se la carta è inceppata solo nel Finisher SR3340, tirare R4 verso l'alto.


     4. Estrarre la carta.


     5. Chiudere la piastra guida R1 del finisher.


   • Quando il Finisher SR3320 o il Booklet Finisher SR3330 è installato.


     1. Ruotare la manopola in senso antiorario.

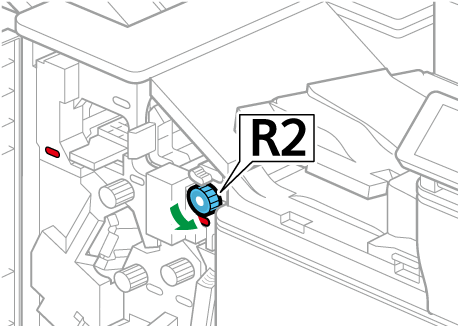

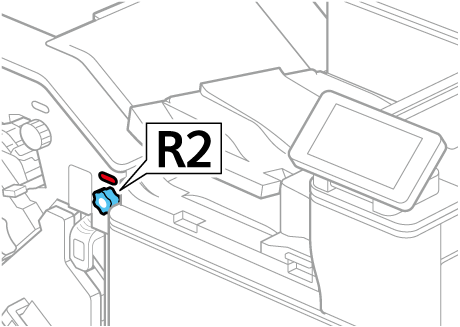

        Quando la carta è inceppata anche in punti diversi dal Finisher SR3320 o dal Booklet Finisher SR3330, ruotare R2 del finisher in senso antiorario.

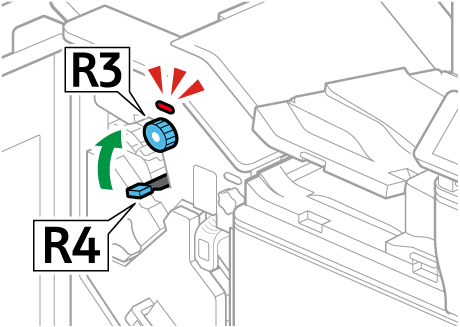

        Quando la carta è inceppata solo nel Finisher SR3320 o nel Booklet Finisher SR3330, ruotare R3 del finisher in senso antiorario, quindi tirare R4 verso l'alto.

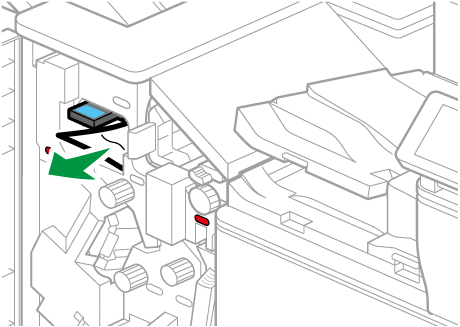

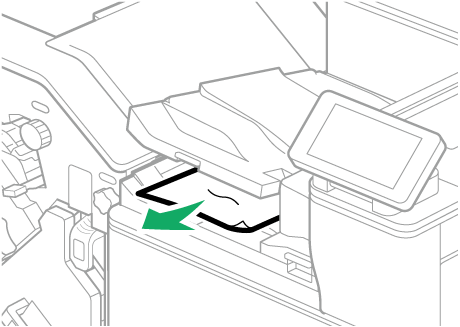

     2. Estrarre la carta.
        Quando è installata l'unità di collegamento



        Quando è installata l'unità di piegatura multipla interna

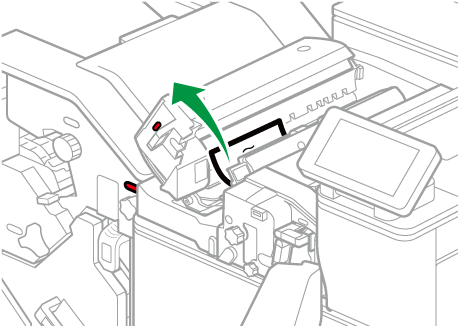

4. Chiudere l'unità di collegamento o l'unità di piegatura multipla interna.


   • Quando è installata l'unità di collegamento


     1. Chiudere lo sportello dell'unità di collegamento.

   • Quando è installata l'unità di piegatura multipla interna

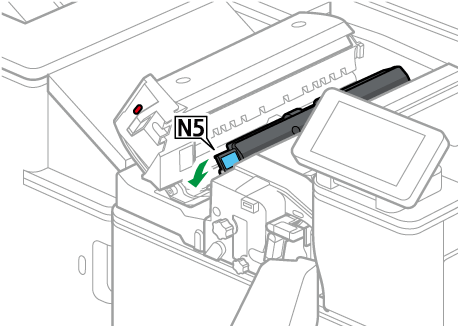

     1. Chiudere la piastra guida N5 dell'unità di piegatura multipla interna.

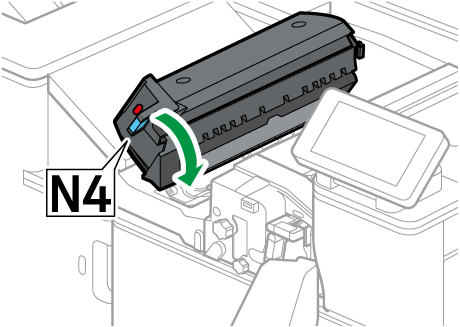

     2. Tenere stretto N4 e chiudere l'unità di piegatura multipla interna.



     3. Chiudere lo sportello anteriore dell'unità di piegatura multipla interna.

5. Spingere lo sportello anteriore del finisher per chiuderlo.

6. Se si applicano le condizioni indicate di seguito, rimuovere la carta inceppata dall'unità di collegamento.

   • Il Finisher SR3340 è installato sulla macchina e la carta è inceppata nell'unità di collegamento.

   • Il Finisher SR3320 o il Booklet Finisher SR3330 è installato sulla macchina e la carta è inceppata tra la macchina e l'unità di collegamento.
     Rimozione dei fogli banner inceppati dall'unità di collegamento
