Guide till komponenternas namn och funktioner

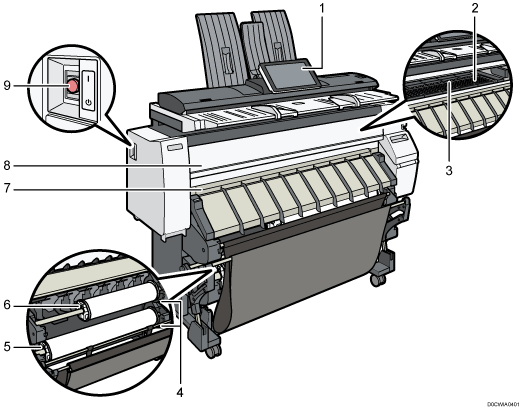

Kontrollpanel

Namn och funktioner på kontrollpanelen

Skrivvals

Papper har sugits in och hindras från att flyta på. Rengör den här delen om utskifternas baksida blir smutsig.

"Cleaning the Platen", User Guide (Full Version) på engelska

Sidoinmatningsfack

Fyll på papper här när du kopierar eller skriver ut från arkinmatningen. Fyll på pappret med utskriftssidan uppåt.

Återspolningsknapp

Tryck på den här knappen för att ladda pappersrullen eller ta bort felmatat papper.

Pappersinmatningsplats 2

Placera en pappersrulle här.

Pappersinmatningsplats 1

Placera en pappersrulle här.

Pappersutmatningsplats

Utskrifterna levereras hit.

Frontlucka

Detta är luckan till arkmatningen. Öppna den här luckan för att kopiera eller skriva ut från arkinmatningen, för att avlägsna felmatat papper eller för att rengöra originalglaset.

Huvudströmbrytare

Huvudströmbrytaren måste vara på för att maskinen ska fungera. Om den är avstängd slår du på den.

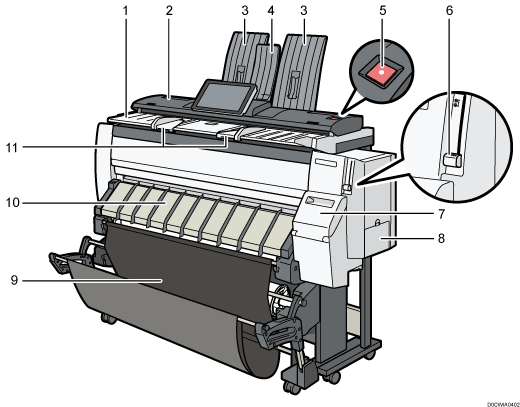

Originalbord

Placera original här med den sida som ska skannas ner.

Originallock

Öppna för att ta bort felmatade original.

Originalstaplare

Original staplas/buntas här.

Staplingsstöd

Används för att mata ur originalen på framsidan.

[Avbryt skanning]

Används om original matas snett eller för att avbryta skanning när ett original matas in.

Pappershållarspak

Den här spaken håller fast papper som placerats i pappers- eller arkinmatningen. Använd den här spaken för att kopiera eller skriva ut från arkinmatningen eller för att avlägsna felmatat papper.

Patronlock

Öppna för att byta ut skrivarpatroner.

Bläckuppsamlare

Öppna den här luckan när du behöver byta bläckuppsamlare. Bläck som används för underhåll samlas i bläckuppsamlaren.

Utmatningskorg

Det utmatade pappret staplas här.

Lock för pappersinmatningsplats

Öppna för att sätta i en pappersrulle i pappersinmatningen eller för att ta bort felmatat papper.

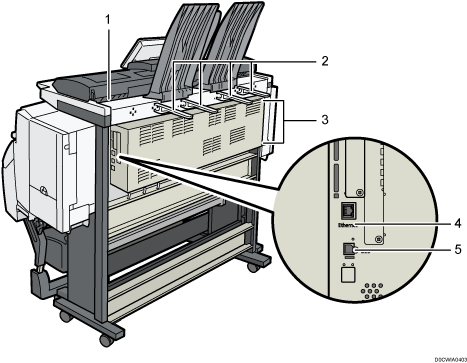

Originalguide

Ställ in efter bredden på dina original.

Originalutmatning

Original matas ut här.

Utmatningsguide för original

Buntar/staplar original som levereras till den bakre utmatningen.

Ventiler

Förhindrar överhettning. Efter utskrift av stora volymer kan ventilationsfläkten fortsätta att gå för att temperaturen inuti maskinen ska sänkas.

Ethernet-gränssnitt

Använd porten för att ansluta maskinen till nätverket eller för att använda fjärradministrationstjänster (@Remote) via internet.

USB 2.0 gränssnittstyp B

Använd porten för att ansluta maskinen till datorn med en USB-kabel.
