Namn och funktioner på kontrollpanelen
Pekskärmen (Smart Operation Panel) som visar maskinens åtgärdsfönster kallas för "Kontrollpanel".
På båda sidor om kontrollpanelen finns det gränssnitt för anslutning av externa enheter och portar för att sätta in ett SD-kort/USB-minne.
Även när skärmen är avstängd, visar LED-indikatorer på kontrollpanelens ram maskinens status.

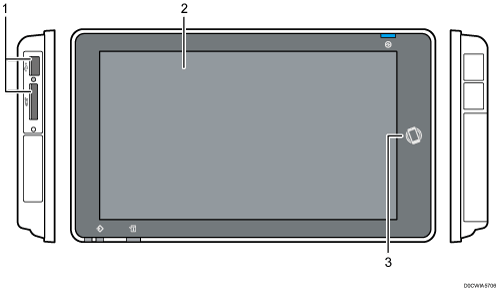

Pekskärm/gränssnitt
Mediaanslutning
Sätt i ett SD-kort eller USB-minne. Du kan lagra skannad data eller skriva ut den fil som är lagrad på detta media.
Använd ett SD- eller SDHC-minneskort med en maximal kapacitet på 32 GB. Du kan inte använda ett SDXC-minneskort.
Använd media formaterad med FAT16 eller FAT32.
Vissa typer av USB-enheter kan inte användas i maskinen.
En USB-förlängningskabel, hub eller kortläsare kan inte användas.
Om strömmen till maskinen stängs av eller om mediet avlägsnas från maskinen medan maskinen läser datan i mediet, måste du kontrollera datainnehållet i mediet.
Innan du avlägsnar media från porten, trycker du på ikonen som visas på skärmen (
/
) för att mata ut mediet.
Pekskärm
Visar Start-skärmen, åtgärdsfönstret för program samt meddelanden. Hantera med fingertopparna.
NFC-tagg
Används för att ansluta maskinen och en smart enhet med RICOH Smart Device Connector.
"Using the Machine Functions from a Mobile Device", User Guide (Full Version) på engelska
Du kan justera kontrollpanelens vinkel för att förbättra synligheten. Var försiktig så att du inte klämmer fingrarna, vid justering av kontrollpanelens vinkel.

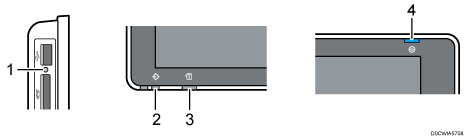

LED-indikatorer
Indikator för mediaåtkomst
Blinkar när data läses eller skrivs till/från ett SD-kort.
Slå inte av maskinen eller ta ut ditt media när maskinen använder SD-kortet eller USB-minnesenheten.
Gör så här om indikatorn för medieåtkomst inte tänds när du sätter i ett SD-kort i medieanslutningen:
Sätt i SD-kortet igen.
SD-kortet kan vara trasigt. Kontakta butiken där du köpte den.
Indikator Data in
Blinkar när maskinen tar emot data som skickats från skrivardrivrutinen.
Statusindikator
Visar systemets status. Lyser när ett fel inträffar eller om bläcket är slut.
Kontrollera indikeringar, ikoner och meddelanden på kontrollpanelen
Strömindikator
Huvudströmsindikatorn tänds när du slår på huvudströmbrytaren. I vänteläge blinkar den sakta.
