Papír betöltése a papírbementi helyre
- A papír cseréje, illetve az elakadt papír eltávolítása közben vigyázzon az ujjaira, nehogy beszoruljanak, vagy megsérüljenek.
- A készülékben papírvágó található. Papírhenger cseréjekor vagy pótlásakor, rosszul beadagolt papír eltávolításakor vagy az üveglap tisztításakor ne érintsen meg más területeket az ebben a kézikönyvben jelzetteken kívül. Ezeknek a területeknek a megérintése sérülést okozhat.
- A papírbemeneti hely fedelének felemelésekor vagy leengedésekor ügyeljen rá, hogy ne csípje be az ujjait.
- Az elülső fedél nyitásakor vagy záráskor ügyeljen arra, hogy az ujjait ne helyezze a fedelek összecsukódó részei közelébe. Ha mégis így tesz, megsérülhetnek az ujjai.
- Egy papírtekercs súlya körülbelül 14 kg (30,9 font). Tartsa a papírhengert vízszintesen mind a két kezével vagy két vagy több emberrel együtt. Ha a papírtekercset függőlegesen, vagy egy kézzel tartja, könnyen leeshet, és sérülést okozhat.
- A papírtekercs cseréjénél ne érjen hozzá a fogaskerék közelében lévő orsóhoz. Ezzel bepiszkíthatja a kezét. Ha a keze piszkos lesz, mossa meg alaposan szappanos vízzel.
A következő esetekben nem tölthető be papír:
Nyomtatás közben
Karbantartás, vagy hasonló műveletek közben
Ha nyitva van egy, vagy több fedél
Alacsony energiafelvételi vagy Alvó üzemmódban
Papírelakadás esetén
Ha szervizhívás üzenet jelenik meg a kijelzőn
A papírbemeneti helyekre és a kézi adagolóba tölthető papírtípusokról és -méretekről az alábbi helyen talál információkat.
Ha egyéni méretű papírra másol, a papírméret megadásához lásd: Egyéni méretek megadása.
Papírhenger betöltése a papírbemeneti helyre
Ebből a részből megtudhatja, hogyan tölthet papírtekercset a papírbemeneti helyre.
A papír rögzítéséhez állítsa a papírtartót egy szintbe a papír élével.
Helyezze be szilárdan a papírtartó peremét.
Vigyázzon arra, hogy a papírtekercset ne az ellentétes irányba helyezze be. Ha ellenkező irányba tölt be papírhengert, a papírhenger meglazulhat vagy megsérülhet.
Távolítson el minden papírt a kézi papíradagolóból, mielőtt a papírtekercset a papírbemeneti helyre helyezné.
Az alábbi esetekben ne használjon papírtekercset. Betöltés előtt vágja le a papír szélét.
A vezető él sérült
Ha a papírra ragasztószalag vagy más ragadós anyag ragadt
A papír gyűrött
A sarkok be vannak hajtva
A papír elhajlik a tekercstől
Az él benyomódott
A papír lyukas
A papír szakadt
A papír laza
Ha a papírbemeneti helyre töltött papírtekercs élein levágja a papírt, akkor ügyeljen arra, hogy ne vágjon a kimeneti kosár vászonrészébe.
Amikor eltávolítja a papírtekercset a papírbemeneti helyről, a papírtekercset mindkét oldalánál fogva emelje meg. Ne csak az egyik oldalánál fogva emelje meg. Ez a gép meghibásodását okozhatja.
Ha a papírtekercs hátsó része nem igazodik a tekercs belső részéhez vagy csak kevés papír maradt, akkor ne erőltesse a karokat a papírtekercsbe. Ha a karok túl szorosan csatlakoznak a papírtekercshez, a papír széle meggyűrődhet.
A papír élének ollóval történő levágásához vágja a papírt az adagolási irányra merőlegesen, így a papír éle behúzható a készülékbe.
A papírtekercs nem tölthető be automatikusan a papírtekercs állapota miatt, például ha a papír széle tapad, vagy a papír felkunkorodik. Ilyen esetekben a papírt a képernyőn megjelenő utasításokat követve manuálisan töltse a készülékbe.
A papírtekercs betöltése előtt kapcsolja be a készüléket.
Papírtekercs betöltése előtt ellenőrizze, hogy a kimeneti kosár alapállapotban van. A részleteket lásd: A kimeneti kosár beállítása.
A papírtekercs nehéz, lehet, hogy két emberre is szükség lesz a megemeléséhez.
Amikor a papírtartót új papírtekerccsel tölti fe, helyezze a papírtekercset sima felületre.
A papírtartó részei
Bal perem
Orsó
Beállítókarok a papírtekercshez
Jobb perem
Zárókar
A papírtekercs iránya
Amikor a papírtekercset a papírtartóba és a készülékbe tölti, győződjön meg róla, hogy a papír a tekercs aljáról a vége felé tekeredik.
Jobb perem
A papírtekercset az 1. és 2. papírbemeneti helyre töltheti be. Mindegyik papírbemeneti helyre azonos módon kell behelyezni a papírokat. Az alábbi példában az 1. papírbemeneti helyre töltjük be a tekercset.
A kezdőképernyőn nyomja meg a [Nyomtató] gombot.
Győződjön meg róla, hogy a “Kész” üzenet megjelenik a képernyőn.
Emelje kattanásig a papírbeneti hely fedelét.
Zárja be a papírbemeneti hely fedelét, ha az nyitva van.
Vegye ki az A rudat, majd akassza a kimeneti kosár elejére.
A rúd
A papírbemeneti hely látható.
Húzza előre a B rudat.
B rúd
Egy rés nyílik a papírbemeneti hely előtt.
Legalább egy másodpercen keresztül tartsa lenyomva a visszacsévélés gombot a papírbemeneti hely jobb oldalán.
Amikor elengedi a gombot, a papír automatikusan feltekercselődik.
Ha a papír nem csévélődik vissza, nyomja meg ismét a gombot.
Ha nem töltött be papírtekercset, ugorjon a 11. pontra.

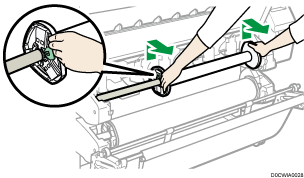

Tartsa meg szilárdan a bal és jobb peremet, majd vegye ki a papírtekercser vagy az orsót a papírbemeneti helyről.
A papírtekercset vagy -orsót helyezze sima felületre.
Emelje fel a zárókart a bal peremen.
Távolítsa el bal peremet az orsóról.
Orsó
A jobb peremet és az orsót is távolítsa el a papírtekercsről.
Készítse elő a papírtekercset a cseréhez.
Helyezze be az orsóperemet, hogy az jobb oldalról megérintse a papírtekercset.
Állítsa be a papírtekercset az ábrán látható módon.
Helyezze a papírtekercset egy lapos, vízszintes felületre, majd lassan helyezze be a peremet a papírtekercsbe. Ne állítsa fel a papírtekercset. A perem megsérülhet, ha leejti, amikor behelyezi a tekercsbe.
Helyezze az orsót lassan a bal oldali perembe, hogy ne sértse meg a peremet, majd engedje le a zárókart a bal peremre.
Tartsa helyén mindkét peremet és a papírtekercset a papírbemeneti helyen.
Helyezze el úgy az orsót, hogy jobb élét a fekete redőny eltakarja.
Töltsön be papírt úgy, hogy a papír a henger aljáról a henger hátulja felé jut a készülékbe.
Ügyeljen arra, hogy a perem ne érjen hozzá a vezetőlaphoz.
A papírhenger nem tölthető be megfelelően, ha a perem hozzáér a vezetőlaphoz. Ha a perem hozzáér a vezetőlaphoz, mozgassa el a vezetőlapot balra vagy jobbra, hogy ne érjen hozzá a peremhez.
Emelje fel az A rudat, és akassza a helyére.
A rúd
Engedje le a papírbementi hely előtti fedelet.
Amikor megjelenik az üzenet, hogy az A rúd visszatért a megfelelő helyzetébe, nyomja meg a [Kilépés] gombot.
Ellenőrizze a képernyőn látható beállításokat, és nyomja meg az [Adagolás indítás] gombot.
Ha a papír típusa és vastagsága különbözik a megjelenő adatoktól, válassza a [Beáll. módosít] lehetőséget.
Válassza ki a használni kívánt papír típusának és vastagságának megfelelő elemeket, majd nyomja meg az [OK] gombot.
Ha vágni szeretné a papír élét, válassza a [Papírvég levágása] menüpontot, majd az [Igen] lehetőséget.
Ha nem jelenik meg a papírbeállítások képernyő, nyissa ki, majd csukja be a papírbementi hely fedelét.
Ha a papírhengert a készülék nem megfelelően tölti be és feltekeredik, vegye ki a papírhengert, és helyezze be újra.
Győződjön meg róla, hogy a betöltött papír mérete megfelelően jelenik meg a [Nyomtató] képernyőn.
A képernyőn megjelenik a „Kész” felirat.
Ha a papírtípus [Film: matt] vagy a [Nyomtatófej megemelése] megadása esetén töltse be a papírt, majd határozza meg a nyomtatófej beállítását a [Felhasználói eszközök]
[Rendszerbeállítások][Készülék][Nyomtatási művelet/Képminőség beállítása][Nyomtatófej megemelése] menüpontban. Ha azonban a [Film: matt] beállítást adja meg a Papírtípus értékeként, a Nyomtatófej megemelése beállítás kiválasztására automatikusan sor kerül, és a beállítás nem módosítható. A Nyomtatófej megemelése móddal kapcsolatos részleteket lásd alább.„Készülék”, Felhasználói útmutató (teljes verzió) angolul
Amikor megadta a 19. lépésben olvasható beállításokat, a készülék behúzza a papírt. A papír kb. egy méter (40 hüvelyk) hosszan lóg majd ki a papírkimeneti helyről. Ekkor a készülék visszatekeri a papírt az előírt pozícióba. Ne nyúljon a papírhoz, amíg a gép dolgozik. Ha az [Igen] lehetőséget választja a 19. lépésben, a készülék levágja a papír széleit.
Ha a papírtekercset ferdén helyezi a készülékbe, vagy a papír és a rögzítő kapcsok között rés van, a készülék nem tudja behúzni a papírt. Ebben az esetben a 2. lépéstől kezdve hajtsa végre ismét a műveletsort.
Ha két papírtekercset helyez az 1 és 2 papírbemeneti helyre, előbb győződjön meg arról, hogy a [
] látható az elsőként betöltött papírbemeneti helyen a „Papírbementi hely” részben az[Állapotellenőrzés][Készülékinformáció] alatt, majd töltse be a másik papírhengert a másik papírbemeneti helyre.Ha az [Touch/Notification Sound] beállítása [Nincs hang], a készülék nem ad hangot a papírbemeneti helyre történő papírbetöltéskor. Az [Touch/Notification Sound] menüponttal kapcsolatos részleteket lásd alább.
Felhasználói útmutató (teljes verzió) angolul
A számítógépről történő nyomtatásról a következő helyen olvashat: Egyéni méretek megadása.
Előzetesen beállíthatja a papírbemeneti helyre töltött papír típusát. A részleteket lásd alább.
Paper Input Location/Paper Setting", User Guide (Full Version) angolul
A papírvastagság és -típus beállításainak részleteit lásd alább.
Paper Input Location/Paper Setting", User Guide (Full Version) angolul
A papírtekercs tárolásával kapcsolatos részleteket lásd alább.
Ha üres orsót tölt be, de röviddel utána nem tölt be papírt, nyomja meg az [Adagolás megszakít] lehetőséget a képernyő bezárásához, ha megjelenik a papírbeállítások képernyő.
Papír behelyezése a kézi adagolási helyre
Akkor használja a kézi papíradagolót, ha olyan méretű papírra szeretne másolni, amelyik nem tölthető be a többi papíradagolóba.
Ha a papír meghajlott, úgy töltse be, hogy lefelé legyen a hajlott rész.
A1 (D)
méretűnél hosszabb papír betöltése előtt helyezzen egy tiszta rongyot vagy papírlapot a készülék mögé. Ha a papír éle a padlóhoz ér és piszkos lesz, az hibát okozhat.A nyomtatófej kéken világít a nyomtatás alatt. Ne nyissa ki az elülső fedelet, amíg a nyomtatófejek kéken világítanak. Papírelakadás történhet.
Ne helyezzen be egyszerre több papírlapot.
Ne töltsön be nem támogatott papírt.
A kezdőképernyőn nyomja meg a [Nyomtató] gombot.
Győződjön meg róla, hogy a “Kész” üzenet megjelenik a kijelzőn.
Miután betöltötte a papírtekercset, nyomja le legalább egy másodpercre a visszatekerő gombot a feltöltött papírbemeneti hely jobb oldalán.
Amikor elengedi a gombot, a papír automatikusan feltekercselődik.
Ha még nem töltötte be a papírtekercset, ugorjon a 3. lépésre.
Nyissa fel az elülső fedelet.
Húzza fel a papírtartó kart a készülék jobb oldalán.
Helyezze a papírt nyomtatandó felével felfelé és igazítsa a papír jobb oldalát a papírbeállítási pozícióhoz a nyomólemez jobb oldalán.
Papír helye
Nyomja be a papírt a görgők alá, amíg nekiütközik a papírbemeneti hely végének.
A papírt egyenesen, két kézzel tartva helyezze be.
Miután a papír megfelelő módon ütközik a kézi papírbemeneti hely végével, két másodperc elteltével egy sípolás hallatszik.
Ha nem hall semmit, helyezze be ismét a papírt.
Görgők
Engedje le papírtartó kart, és rögzítse a papír pozícióját.
Nyomja le a papírtartó kart, miközben a papírt kézzel tartja.
Csukja be az elülső fedelet.
Ellenőrizze, hogy a képernyőn megjelenő beállítások helyesek-e, majd nyomja meg az [Adagolás indítás] gombot.
Ha a papír típusa és vastagsága különbözik a megjelenő adatoktól, válassza a [Beáll. módosít] lehetőséget.
Válassza ki a használni kívánt papír típusának és vastagságának megfelelő elemeket, majd nyomja meg az [OK] gombot.
Győződjön meg róla, hogy a betöltött papírtekercs mérete megfelelően jelenik meg a [Nyomtató] képernyőn.
A képernyőn megjelenik a „Kész” felirat.
Ha a “Kérem, várjon.” üzenet látható, ne használja a készüléket.
A papírtekercs feltekercseléséhez nyomja meg a visszatekerés gombot. A kézi feltekerés papírelakadáshoz vezethet.
Ha a papírtípus megadott értéke [Film: matt], vagy a [Nyomtatófej megemelése] került megadásra, töltse be a papírt, majd határozza meg a nyomtatófej megemelésének beállítását a [Felhasználói eszközök]
[Rendszerbeállítások][Készülék][Nyomtatási művelet/Képminőség beállítása][Nyomtatófej megemelése] menüpontban. Ha azonban a [Film: matt] beállítást adja meg a Papírtípus értékeként, a Nyomtatófej megemelése beállítás kiválasztására automatikusan kerül sor, és a beállítás nem módosítható. A Nyomtatófej megemelése móddal kapcsolatos részleteket lásd alább.„Készülék”, Felhasználói útmutató (teljes verzió) angolul
Ne használjon olyan papírt, amire már nyomtattak.
Ne helyezzen be több lapot egyszerre. Több lap behelyezése a papír elakadását és rossz minőségű nyomatokat eredményezhet.
Ha több oldalt nyomtat, akkor az aktuális lapot akkor helyezze a készülékbe, amikor az már kiadta az előző lapot.
Ha nagyon hajlott papírt tölt be, akkor a készülék begyűrheti a lap szélét a kézi adagolóba helyezéskor. Kézzel egyenesítse ki a papírt betöltés előtt.
Ha a készülék kilöki a betöltött papírtekercs szélét, töltse be újra, miután másolt vagy nyomtatott a kézi papíradagoló használatával. A papírtekercs betöltését illetően lásd: Papírhenger betöltése a papírbemeneti helyre.
Előzetesen beállíthatja a kézi papíradagolóba töltött papír típusát. A részleteket lásd alább.
Paper Input Location/Paper Setting", User Guide (Full Version) angolul
Ha az [Touch/Notification Sound] beállítása [Nincs hang], a készülék nem ad hangot, amikor a papír a kézi papíradagoló végének ütközik. Az [Touch/Notification Sound] menüponttal kapcsolatos részleteket lásd alább.
Felhasználói útmutató (teljes verzió) angolul
A kézi papíradagolóból történő másolás részleteit lásd alább.
"Using the Paper Bypass Location to Copy", User Guide (Full Version) angolul
A számítógépről történő nyomtatásról a következő helyen olvashat: Szabványos méretek meghatározása.
Ügyeljen arra, hogy a készülék hátoldalán lévő kábelek ne kerüljenek a papír közé.
Szabványos méretek meghatározása
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg a [Papírbemeneti hely / papírbeállítások] gombot.
Nyomja meg a [Papírméret/Papírtípus][Papírméret/Papírtípus] lehetőséget.
Nyomjon meg egy papírbemeneti helyet a beállításához.
Nyomja meg a [Papírméret] gombot.
A kézi adagoló beállításához nyomja meg a [Papírméret: nyomtató] gombot.
Válasszon egy papírméretet a megjelenő listából, majd nyomja meg az [OK] gombot.
Nyomja meg az [OK] gombot.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő](
) gombot.
Automatikusan észlelhető papír használatához automatikusan nem észlelhető papír használata után állítsa vissza a beállítást Automatikus felismerés értékre. Az Automatikus felismerés beállításának helyreállításához töltse be újra a papírt, haladjon végig az 1–6. lépéseken, válassza ki az [Automatikus felismerés] lehetőséget, majd nyomja meg az [OK] gombot.
Egyéni méretek megadása
A nyomtatási funkció használatával nyomtathat egyedi méretű papírtekercsre. Ebből a részből megtudhatja, hogyan változtathatja a papírméret beállításait a készülék vezérlőpultján.
Amennyiben szabványos méretű papírtekercset tölt be, a készülék automatikusan felismeri a papírméretet.
Egyéni méretű papírhenger megadása
Ha a használt nyomtatónyelv RP-GL/2 vagy RTIFF, a kezelőpanelről a következők szerint adhat meg egyedi méretű papírhengert:
[Beállítások]
[Nyomtatóbeállítások] [Emuláció (EM)] [Egyéni méret: 1. papírbemeneti hely] vagy [Egyéni méret: 2. papírbemeneti hely]A beállítható papírméretek: 279–914 mm (11,0–36,0 hüvelyk) vízszintesen és 210-33 000 mm (8,3-1299,3 hüvelyk).
Ha az RTIFF nyomtatónyelvet használja, a készülék esetleg hibásan egyéni méretű papírtekercset érzékelhet.
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg a [Nyomtatóbeállítások] [Emuláció(EM) lehetőséget].
Válassza ki a papírbemeneti helyet ([Egyéni méret: 1. papírbemeneti hely] vagy [Egyéni méret: 2. papírbemeneti hely]), ahová az egyéni méretű papírt tölteni szeretné.
Nyomja meg az értéket az „A” vagy „B” mezőben, majd adja meg az új értéket.
Adjon meg egy „< >” tartományba eső számot, majd nyomja meg [Kész] gombot.
Nyomja meg az [OK] gombot.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
Egyéni méretű papír megadása kézi adagoló használatakor
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg a [Papírbemeneti hely / papírbeállítások] gombot.
Nyomja meg a [Papírméret/Papírtípus][Papírméret/Papírtípus] lehetőséget.
Nyomja meg a [Kézi papíradagoló] gombot.
Nyomja meg a [Papírméret: nyomtató] gombot.
Nyomja meg a megjelenő lista [Egyéni] gombját.
Nyomja meg az értéket az „A” vagy „B” mezőben, majd adja meg az új értéket.
Adjon meg egy „< >” tartományba eső számot, majd nyomja meg [Kész] gombot.
Nyomja meg az [OK] gombot háromszor.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
Papírtípus és -vastagság beállítások megadása
Ha a nyomtatási beállítások és a nyomtatási munkához használt behelyezett papír nem egyezik, egyezési hiba történik.
A nyomtatás megkezdése előtt ellenőrizze és adja meg a papírbeállításokat.
A nyomtató-illesztőprogramban
Ellenőrizze a nyomtató-illesztőprogramban a papírbemeneti hely és a papírtípus beállításait, és győződjön meg arról, hogy a beállítások egyeznek a behelyezett papírral.
A kezelőpanelen
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg a [Papírbemeneti hely / papírbeállítások] gombot.
Nyomja meg a [Papírméret/Papírtípus][Papírméret/Papírtípus] lehetőséget.
Nyomjon meg egy papírbemeneti helyet a beállításához.
Nyomja meg a [Papírtípus/Vastagság] gombot.
Válasszon a megjelenő listából egy papírtípus és -vastagságot, majd nyomja meg az [OK] gombot.
Nyomja meg az [OK] gombot.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
