Konfigurieren des RPGL-Menüs

Die im RPGL-Menü verfügbaren Einstellungen sind für RP-GL und RP-GL/2 verschieden.

In der folgenden Tabelle sind die Symbole erklärt:

Markierung	Beschreibung
	Nur für RP-GL verfügbar.
	Nur für RP-GL/2 verfügbar.
	Für RP-GL und RP-GL/2 verfügbar.
	Auch im Web Printing Tool verfügbar.

Liste der konfigurierbaren RPGL-Menüelemente

Die mit einem Sternchen gekennzeichnete Einstellung „“ gibt die Standardeinstellung an.

Die Standardeinstellungen können je nach Land unterschiedlich sein.

„Papiereinzug 2: Standard (Hochformat)“, „Papiereinzug 2: Standard (Querformat)“ und „Papiereinzug 2: Benutzerdefiniertes Format“ erscheinen auf „24. Papiereinzug“ nur, wenn der optionale Papiereinzug 2 angebracht ist.

Die Standardeinstellung für die „86. Druckqualität“ ist [Priorität Geschwindigkeit], wenn Sie für den Papiertyp einen anderen als Normalpapier, Tintenstrahlpapier, dünnes Papier oder beschichtetes Papier (CAD) festgelegt haben.

Nr.	Sub-Nr.	Punkt	Einstellung
			1	2	3	4	5	6	7	8
			9	10	11	12	13	14	15	16
			17	18	19	20	21	22	23	24
			25	26	27	28	29	30	31	32
			33	34	35	36	37	38	39	40
			41	42	43	44	45	46	47	48
5	Nein	Achsendrehung	0 Grad	90 Grad	180 Grad	270 Grad
6	Teilweise Ja	Plotter-ID	7475A	7550A	7570A	7575A	7576A	7580B	7585B	7586B
	Teilweise Ja	Plotter-ID	7595A	7596A	RP-GL/2
	11	RP-GL/2	Type1	Type2	Type3	Typ 4
7	Nein	X-Versatz einstellen	0 mm	(Bereich: ± 199 mm; Angabe in Schritten von 1 mm)
8	Nein	Y-Versatz einstellen	0 mm	(Bereich: ± 199 mm; Angabe in Schritten von 1 mm)
9	Ja	Einstellungen Stift 1	9-1. Stift 1: Breite	9-2. Stift 1: Dichte	9-3. Stift 1: Farbe		9-5. Benutzerdefinierte Breite (mm)	9-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 1: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
9	2	Stift 1: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 1: Dichte	20 %	10 %	0 %
	3	Stift 1: Farbe	1	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,40 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	9 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
10	Ja	Einstellungen Stift 2	10-1. Stift 2: Breite	10-2. Stift 2: Dichte	10-3. Stift 2: Farbe		10-5. Benutzerdefinierte Breite (mm)	10-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 2: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
10	2	Stift 2: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 2: Dichte	20 %	10 %	0 %
	3	Stift 2: Farbe	2	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,20 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	4 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
11	Ja	Einstellungen Stift 3	11-1. Stift 3: Breite	11-2. Stift 3: Dichte	11-3. Stift 3: Farbe		11-5. Benutzerdefinierte Breite (mm)	11-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 3: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
11	2	Stift 3: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 3: Dichte	20 %	10 %	0 %
	3	Stift 3: Farbe	3	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,10 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	2 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
12	Ja	Einstellungen Stift 4	12-1. Stift 4: Breite	12-2. Stift 4: Dichte	12-3. Stift 4: Farbe		12-5. Benutzerdefinierte Breite (mm)	12-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 4: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
12	2	Stift 4: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 4: Dichte	20 %	10 %	0 %
	3	Stift 4: Farbe	4	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,20 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	4 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
13	Ja	Einstellungen Stift 5	13-1. Stift 5: Breite	13-2. Stift 5: Dichte	13-3. Stift 5: Farbe		13-5. Benutzerdefinierte Breite (mm)	13-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 5: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
13	2	Stift 5: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 5: Dichte	20 %	10 %	0 %
	3	Stift 5: Farbe	5	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,20 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	4 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
14	Ja	Einstellungen Stift 6	14-1. Stift 6: Breite	14-2. Stift 6: Dichte	14-3. Stift 6: Farbe		14-5. Benutzerdefinierte Breite (mm)	14-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 6: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
14	2	Stift 6: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 6: Dichte	20 %	10 %	0 %
	3	Stift 6: Farbe	6	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,20 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	4 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
15	Ja	Einstellungen Stift 7	15-1. Stift 7: Breite	15-2. Stift 7: Dichte	15-3. Stift 7: Farbe		15-5. Benutzerdefinierte Breite (mm)	15-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 7: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
15	2	Stift 7: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 7: Dichte	20 %	10 %	0 %
	3	Stift 7: Farbe	7	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,20 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	4 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
16	Ja	Einstellungen Stift 8	16-1. Stift 8: Breite	16-2. Stift 8: Dichte	16-3. Stift 8: Farbe		16-5. Benutzerdefinierte Breite (mm)	16-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 8: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
16	2	Stift 8: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 8: Dichte	20 %	10 %	0 %
	3	Stift 8: Farbe	8	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,20 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	4 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
17	Nein	SP-Befehl wenn Parameter Kein/0	Papier auswerfen	Pap. nicht auswer.
18	Nein	IW-Befehl	Aktiv	Nicht aktiv
19	Nein	Linienmuster-Verhältnis	100 %	(Bereich: 20-255 %; Angabe in Schritten von 1 %)
20	Nein	Reprofaktor	100,0 %	(Bereich: 20,0–400,0 %; Angabe in Schritten von 0,1 %)
21	Nein	Horizontale Einstellung	100,00 %	(Bereich: 99,00–101,00 %; Angabe in Schritten von 0,01 %)
22	Nein	Vertikale Einstellung	100,00 %	(Bereich: 99,00–101,00 %; Angabe in Schritten von 0,01 %)
23	Nein	Bedruckbarer Bereich (Hard Clip)	Plotterformat	Standardformat	Papierformat
24	Nein	Papiereinzug	Papiereinzug 1: Standard (Hochformat)	Papiereinzug 1: Standard (Querformat)	System-Standard	Papiereinzug 1: Benutzerdefiniertes Format	Papiereinzug 2: Standard (Hochformat)	Papiereinzug 2: Standard (Querformat)	Papierbypass	Papiereinzug 2: Benutzerdefiniertes Format
25	Nein	Automatisches Umschalten der Papierzufuhr	Ein	Off
26	Nein	Auflösung		600 dpi
29	Nein	Automatischer Reprofaktor	Aus	Auto 1: Verkleinern/vergrößern (+Drehen)	Auto 2: Nur verkleinern/vergrößern
30	Nein	Text Schriftart	Glyphe				Nimbus Sans Regular
39	Nein	Randeinstellung für automatisch verkleinern/vergrößern	0 mm	(Bereich: ±50 mm; Angabe in Schritten von 1 mm)
40	Nein	Priorität der Stifteinstellung	Treiber / Befehl	Geräteeinstellung(en)
41	Nein	Zusammenführungssteuerung	Überlagernd	Ersetzen
42	Nein	Spiegelbildlicher Druck	Ein	Off
43	Teilweise Ja	Methode zur automatischen Auswahl der Papierzufuhr	Aus	Auto 1: Lan. Kante	Auto 2: Lange und kurze Kante	Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.	Vorl.format bestim. + Auto. vergr./verkl.: Wert korr.
43	4	Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.	A0: Vollformat	A1: Vollformat	A2: Vollformat	A3: Vollformat	A4: Vollformat	B1 JIS: Vollformat	B2 JIS: Vollformat	B3 JIS: Vollformat
			B4 JIS: Vollformat	36 x 48: Vollformat	34 x 44: Vollformat	30 x 42: Vollformat	24 x 36: Vollformat	22 x 34: Vollformat	21 x 30: Vollformat	18 x 24: Vollformat
			17 x 22: Vollformat	15 x 20: Vollformat	12 x 18: Vollformat	DL: Vollformat	9 x 12: Vollformat	LG: Vollformat	8 ¹/₂ x 13 ²/₅ / Vollformat	LT: Vollformat
			A0	A1	A2	A3	A4	B1 JIS	B2 JIS	B3 JIS
			B4 JIS	36 x 48	34 x 44	30 x 42	24 x 36	22 x 34	21 x 30	18 x 24
			17 x 22	15 x 20	12 x 18	DL	9 x 12	LG	8 ¹/₂ x 13 ²/₅	LT
43	5	Vorl.format bestim. + Auto. vergr./verkl.: Wert korr.	0 mm	1 mm	5 mm	10 mm	20 mm	30 mm	40 mm	50 mm
43	5	Vorl.format bestim. + Auto. vergr./verkl.: Wert korr.	100 mm	150 mm
44	Nein	Rasterbilddichte	Hell	Dunkel
45	Ja	Linien-Attribute	45-1. Linienenden	45-2. Linienverbindungen
	1	Linienenden	Nicht wählen	Re.eck. Ende	Dreieck-Ende	Rundes Ende	Kein(e)
	2	Linienverbindungen	Nicht wählen	Überst. Verbin.	Überst./Schräge Verb.	Dreieckverb.	Runde Verb.	Schräge Verb.	Kein(e)
46	Nein	Papiertyp für automatische Auswahl der Papierzufuhr	Normalpapier	Transp.pap.		Recyclingpapier	Tintenstrahl-Normalpapier	Spezialpapier	Folie (Matt)	Beschichtetes Papier (CAD)
46	Nein	Papiertyp für automatische Auswahl der Papierzufuhr	Beschichtetes Papier	Dünnes Papier
47	Nein	Methode zur Bestimmung der Vorlagengröße	PS/IP-Befehl	Gesamt. Bild	Automatisch
48	Nein	Randanpassung für das Vorlagenformat	1 mm	(Bereich: ±99 mm; Angabe in Schritten von 1 mm)
49	Teilweise Ja	Zentrieren	Ein	Off
49	2	Ein	Gesamter Druckbereich	Positiver Druckbereich
50	Ja	Einstellungen Stift 9	50-1. Stift 9: Breite	50-2. Stift 9: Dichte	50-3. Stift 9: Farbe		50-5. Benutzerdefinierte Breite (mm)	50-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 9: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
50	2	Stift 9: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 9: Dichte	20 %	10 %	0 %
	3	Stift 9: Farbe	12	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,35 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	8 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
51	Ja	Einstellungen Stift 10	51-1. Stift 10: Breite	51-2. Stift 10: Dichte	51-3. Stift 10: Farbe		51-5. Benutzerdefinierte Breite (mm)	51-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 10: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
51	2	Stift 10: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 10: Dichte	20 %	10 %	0 %
	3	Stift 10: Farbe	19	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,35 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	8 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
52	Ja	Einstellungen Stift 11	52-1. Stift 11: Breite	52-2. Stift 11: Dichte	52-3. Stift 11: Farbe		52-5. Benutzerdefinierte Breite (mm)	52-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 11: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
52	2	Stift 11: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 11: Dichte	20 %	10 %	0 %
	3	Stift 11: Farbe	27	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,35 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	8 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
53	Ja	Einstellungen Stift 12	53-1. Stift 12: Breite	53-2. Stift 12: Dichte	53-3. Stift 12: Dichte		53-5. Benutzerdefinierte Breite (mm)	53-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 12: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
53	2	Stift 12: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 12: Dichte	20 %	10 %	0 %
	3	Stift 12: Dichte	35	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,35 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	8 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
54	Ja	Einstellungen Stift 13	54-1. Stift 13: Breite	54-2. Stift 13: Dichte	54-3. Stift 13: Farbe		54-5. Benutzerdefinierte Breite (mm)	54-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 13: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
54	2	Stift 13: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 13: Dichte	20 %	10 %	0 %
	3	Stift 13: Farbe	68	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,35 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	8 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
55	Ja	Einstellungen Stift 14	55-1. Stift 14: Breite	55-2. Stift 14: Dichte	55-3. Stift 14: Farbe		55-5. Benutzerdefinierte Breite (mm)	55-6. Benutzerdefinierte Breite (Punkt)		55
	1	Stift 14: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
55	2	Stift 14: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 14: Dichte	20 %	10 %	0 %
	3	Stift 14: Farbe	100	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,35 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	8 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
56	Ja	Einstellungen Stift 15	56-1. Stift 15: Breite	56-2. Stift 15: Dichte	56-3. Stift 15: Farbe		56-5. Benutzerdefinierte Breite (mm)	56-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 15: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
56	2	Stift 15: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 15: Dichte	20 %	10 %	0 %
	3	Stift 15: Farbe	110	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,35 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	8 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
57	Ja	Einstellungen Stift 0	57-1. Stift 0: Breite	57-2. Stift 0: Dichte	57-3. Stift 0: Farbe		57-5. Benutzerdefinierte Breite (mm)	57-6. Benutzerdefinierte Breite (Punkt)
	1	Stift 0: Breite	0,00 mm	0,10 mm	0,13 mm	0,18 mm	0,20 mm	0,25 mm	0,30 mm	0,35 mm
			0,40 mm	0,50 mm	0,60 mm	0,65 mm	0,70 mm	0,80 mm	0,90 mm	1,0 mm
			1,1 mm	1,2 mm	1,3 mm	1,4 mm	1,5 mm	2,0 mm	3,0 mm	5,0 mm
			8,0 mm	12 mm	Benutzerdefinierte Breite (mm)	Benutzerdefinierte Breite (Punkt)
57	2	Stift 0: Dichte	100 %	90 %	80 %	70 %	60 %	50 %	40 %	30 %
	2	Stift 0: Dichte	20 %	10 %	0 %
	3	Stift 0: Farbe	0	(Geben Sie einen Palettenwert zwischen 0 und 255 an)
	5	Benutzerdefinierte Breite (mm)	0,35 mm	(Bereich: 0,00–100,00 mm; Angabe in Schritten von 0,01 mm)
	6	Benutzerdefinierte Breite (Punkt)	8 Punkt	(Bereich: 0–2362 Punkt; Angabe in Schritten von 1 Punkt)
81	Nein	Farbmodus	Farbe	Schwarz/Weiß
83	Nein	Grauwiedergabe	Automatisch	CMY + K	CMY	(K) Schwarz
85	Ja	Bildqualitätsanpassung	85-1. Helligkeit	85-2. Farbsättigung
	1	Helligkeit	0	(Bereich: ±50; Angabe in ganzzahligen Schritten)
	2	Farbsättigung	0	(Bereich: ±50; Angabe in ganzzahligen Schritten)
86	Nein	Druckqualität	Priorität Geschwindigkeit (Zeichnung)	Prio. Geschw.keit.	Standard	Priorität Qualität
87	Nein	Tintensparen	Aus (Normal)	Ein (Heller)	Ein (Am hellsten)	Detaill. Einstell. anw.
88	Ja	Tinteneinsparung Detaileinstellungen	88-1. Rasterbild	88-2. Farbe	88-3. Leitung	88-4. Text
	1	Rasterbild	Aus (Normal)	Ein (Heller)	Ein (Am hellsten)
	2	Farbe	Aus (Normal)	Ein (Heller)	Ein (Am hellsten)
	3	Leitung	Aus (Normal)	Ein (Heller)	Ein (Am hellsten)
	4	Text	Aus (Normal)	Ein (Heller)	Ein (Am hellsten)
93	Nein	Automatisches Drehen für Querformatdruck	Ein	Off
95	Nein	Rand oben	0 mm (Bereich: 0-200 mm; in Schritten von 1 mm angeben)
96	Nein	Rand unten	0 mm (Bereich: 0-200 mm; in Schritten von 1 mm angeben)
97	Nein	Linker Rand	0 mm (Bereich: 0-200 mm; in Schritten von 1 mm angeben)
98	Nein	Rechter Rand	0 mm (Bereich: 0-200 mm; in Schritten von 1 mm angeben)
99	Nein	Druckposition für benutzerdefiniertes Format	Mitte	Rechts ausrichten	Links anordnen
101	Nein	Bild drehen für Finishing-Option(en)	90 Gr. geg. Uhrzeigers.	Kein(e)	90 Gr. im Uhrzeigersinn	180 Grad
103	Nein	Papierausrichtung Priorität	Querformat (Einzug Lange Kante)	Hochf. (Einz. kur. Knt.)
S3	Nein	Richtige Linienbreite	0 Punkt (Bereich: -2 bis 6 Punkt; Angabe in Schritten von 1 Punkt)
S13	Nein	Effektiver Modus der Margenanpassung	Modus 1: Vorlagenformat	Modus 2: Vorlagenformat & Autom. Reprofaktor
S14	Nein	Kein Papier für die automatische Auswahl der Papierzufuhr	0: Nicht einschließen	1: Einschließen
S19	Nein	Längenfeineinstellung für Drucken in benutzerdefiniertem Format	0: Kein	1: 1 mm hinzufügen (Einzugsrichtung)
S21	Nein	Priorität für die automatische Papierzufuhr	1: Papiereinzug mit Papier	2: Papierausrichtung
S22	Nein	Standard Folienmodus (TR-Befehl)	0: Aus	1:Ein
S23	Nein	Linienende für GL-Modus	0: Kein	1: Rundes Ende

5. Achsendrehung

Abbildung der für RP-GL und RP-GL/2 verfügbaren Einstellungen

Abbildung der verfügbaren Einstellungen im Web Printing Tool

Geben Sie den Winkel an, in dem die Koordinatenachse des Blattes beim Drucken gedreht wird. Der tatsächliche Drehwinkel wird von der Papierausrichtung im Papiereinzug bestimmt.

0 Grad
90 Grad
180 Grad
270 Grad

Standard: 0 Grad

Wenn der Winkel 0 Grad ist:

Papiereinzugsrichtung
Y-Achse
X-Achse

Wenn der Winkel 90 Grad ist:

Papiereinzugsrichtung
Y-Achse
X-Achse

Hinweis

Bei Verwendung von RP-GL sind nur 0 Grad und 90 Grad Drehungen zulässig. Wenn Sie 180 Grad wählen, wird die Achse um 0 Grad gedreht. Gleichermaßen wird die Achse um 90 Grad gedreht, wenn Sie 270 Grad angeben.
Diese Funktion hat keine Auswirkungen auf die Bilddaten.

6. Plotter-ID

Wählen Sie den in der CAD-Anwendung festgelegten Plotter aus. Das übernommene Koordinatensystem hängt vom ausgewählten Plotter ab.

7475A
7550A
7570A
7575A
7576A
7580B
7585B
7586B
7595A
7596A
RP-GL/2

Wenn "RP-GL/2" ausgewählt ist, können Sie den RP-GL/2-Modus festlegen.

Type1
Wählen Sie diesen Typ aus, wenn DesignJet 600 oder ein ähnliches Gerät in der Anwendung verfügbar ist. Die Daten werden in Schwarzweiß gedruckt.
Type2
Wählen Sie diesen Typ aus, wenn DesignJet 650C oder ein ähnliches Gerät in der Anwendung verfügbar ist. Die Daten werden in Farbe gedruckt.
Type3
Wählen Sie diesen Typ aus, wenn DesignJet 700 oder ein ähnliches Gerät in der Anwendung verfügbar ist. Die Daten werden in Schwarzweiß gedruckt.
Type4
Wählen Sie diesen Typ aus, wenn DesignJet 750C oder ein ähnliches Gerät in der Anwendung verfügbar ist. Die Daten werden in Farbe gedruckt.

Standard: 7550A

Hinweis

"7550A", "7580B" oder "Typ 4" kann im Web Printing Tool ausgewählt werden.
Der RP-GL/2-Modus wird aktiviert, wenn RP-GL/2 ausgewählt ist. Wenn der RP-GL/2-Modus nicht aktiviert ist, funktioniert das Produkt im GL-GL/2-Wechselmodus.
In "7475A", "7550A" und "RP-GL/2" befindet sich der Plottstartpunkt in der unteren linken Ecke des Plottbereichs. Der Plottstartpunkt für die anderen Plotter befindet sich im der Mitte des Plottbereichs.
Einzelheiten zum RP-GL/2-Wechsel und den RP-GL/2-Modi siehe Betriebsarten für RP-GL/2.
Einzelheiten zum Konfigurieren der Plotter-ID siehe Konfigurieren des Ausgabeplotters.

7. X Versatz anpassen

Geben Sie den Offset an, um den Plottstartpunkt auf der X-Achse in Schritten von 1 mm zu versetzen. Das Symbol "-" verschiebt die Plottposition nach links und das Symbol "+" verschiebt den Startpunkt nach rechts.

Sie können diese Funktion verwenden, um auf ein Blatt zu drucken, auf dem sich bereits ein Zeichnungsrahmen befindet. Die Funktion ist auch nützlich, wenn Bereiche am Rand der Zeichnung nicht gedruckt werden sollen. Sie können die Zeichnung eventuell korrekt drucken, indem Sie die Koordinatenposition innerhalb des folgenden Bereichs verschieben.

±199 mm

Standard: 0 mm

Wenn der X-Offset auf "0 mm" festgelegt ist:

Y-Achse
X-Achse
Papiereinzugsrichtung
Startpunkt

Wenn der X-Offset auf "+10 mm" festgelegt ist:

Y-Achse
X-Achse
Papiereinzugsrichtung
Startpunkt

8. Y Versatz anpassen

Geben Sie den Offset an, um den Plottstartpunkt auf der Y-Achse in Schritten von 1 mm zu versetzen. Das Symbol "-" verschiebt die Plottposition nach unten und das Symbol "+" verschiebt den Startpunkt nach oben.

±199 mm

Standard: 0 mm

Wenn der Y-Offset auf "0 mm" festgelegt ist:

Y-Achse
X-Achse
Papiereinzugsrichtung
Startpunkt

Wenn der Y-Offset auf "10 mm" festgelegt ist:

Y-Achse
X-Achse
Papiereinzugsrichtung
Startpunkt

9. Stift 1 Einst. - 16. Stift 8 Einst./50. Stift 9 Einst. - 57. Stift 0 Einst.

Legen Sie die Linienbreite und die Stifthelligkeit für die Stifte 0 bis 15 fest.

Für RP-GL/2 können Sie die Stiftnummern 0 bis 15 und für RP-GL die Stiftnummern 1 bis 8 festlegen.

Die Linienbreite kann im folgenden Bereich angegeben werden. Da Linien in Punkten gerendert werden, kann die tatsächliche Linienbreite innerhalb des folgenden Bereichs von der angegebenen Linienbreite abweichen:

0,00-12 mm

Die Dichte kann in 10-%-Schritten innerhalb des folgenden Bereichs eingestellt werden:

0–100 %

Die Stiftfarbe kann mit einer Palettennummer im folgenden Bereich festgelegt werden:

0–255

Nachdem Sie [Benutz.def. Breite (mm)] gewählt haben, um die Stärke des Stifts einzustellen, geben Sie die Zahl innerhalb des folgenden Bereichs in 0,01-mm-Schritten an:

0,00-100,00 mm

Nachdem Sie [Ben.def. Breite (Punkt)] gewählt haben, um die Stärke des Stifts einzustellen, geben Sie die Zahl innerhalb des folgenden Bereichs in 0,01-Punkt-Schritten an:

0–2362 Punkte

Hinweis

Für RP-GL/2 wird diese Funktion angewendet, wenn "Geräteeinstellung(en)" für "40. Priorit. Stifteinst." ausgewählt ist.
Die Einstellung der Stiftdichte ist ungültig, wenn „81. Farbmodus“ auf „Farbe“ gestellt ist.
Die Einstellung der Stiftfarbe ist ungültig, wenn „81. Farbmodus“ auf „Schwarzweiß“ gestellt ist.
Die Palettennummern können in den Farbbeispielen überprüft werden. Farbmuster siehe Drucken des Farbmusters.

17. SP-Befehl, wenn Parameter Kein/0

Abbildung der nur für RP-GL verfügbaren Einstellungen

Legen Sie fest, ob das Papier mit dem "SP;"- oder "SP0;"-Befehl ausgeworfen wird.

Pap. ausw.
Wirft das Papier aus, wenn einer dieser Befehle erhalten wird.
Pap. nicht auswer.
Wartet auf die nächsten Daten, auch wenn einer dieser Befehle erhalten wird.

Standard: Pap. ausw.

Hinweis

„17. SP-Befehl wenn Parameter Kein/0“ wird verwendet, um eine Stiftnummer festzulegen. Verwenden Sie dieses Element, um festzulegen, wie sich der Plotter verhält, wenn der „17. SP-Befehl wenn Parameter Kein/0“ von einem Parameter begleitet wird, der die Stiftnummer festlegt, oder wenn Nr. 0 festgelegt ist.

18. IW-Befehl

Legen Sie fest, ob der IW-Befehl aktiviert oder deaktiviert ist.

Aktiv
Druckt die Daten im Zeichnungsbereich, der vom IW-Befehl angegeben wird.
Nicht aktiv
Ignoriert den IW-Befehl.

Standard: Aktiv

Hinweis

Der IW-Befehl legt den druckbaren Bereich durch die Angabe von X- und Y-Koordinatenwerden fest.

19. Linienmusterverh.

Legen Sie den Skalierungsfaktor der Linienmusterlänge, die vom LT-Befehl angeben wird, innerhalb des folgenden Bereiches in Schritten von 1 % fest:

20–255 %

Standard: 100 %

20. Reprofaktor

Legen Sie den Verkleinerungs- oder Vergrößerungsfaktor, der auf die gedruckten Bilder angewendet wird, innerhalb des folgenden Bereiches in Schritten von 0,1 % fest:

20,0–400,0 %

Die Bilder werden basierend auf dem Koordinatenstartpunkt verkleinert oder vergrößert.

Verwenden Sie die folgende Tabelle als Referenz, um einen Reprofaktor festzulegen.

Datengröße	Papierformat
A0	A0: 100,0%, A1: 71,0%, A2: 50,0%, A3: 35,0%, A4: 25,0%
A1	A0: 141,0%, A1: 100,0%, A2: 71,0%, A3: 50,0%, A4: 35,0%
A2	A0: 200,0%, A1: 141,0%, A2: 100,0%, A3: 71,0%, A4: 50,0%
A3	A0: 282,0%, A1: 200,0%, A2: 141,0%, A3: 100,0%, A4: 71,0%
A4	A0: 400,0%, A1: 282,0%, A2: 200,0%, A3: 141,0%, A4: 100,0%
12 × 18	A0:260,0 %, A1:184,0 %, A2:130,0 %, A3: 92,0 %, A4: 65,0 %
11 × 17	A0: 275,0%, A1: 195,0%, A2: 138,0%, A3: 97,0%, A4: 69,0%
8¹/₂ × 14	A0: 236,0%, A1: 167,0%, A2: 118,0%, A3: 83,0%, A4: 59,0%
8¹/₂ × 11	A0: 300,0%, A1: 212,0%, A2: 150,0%, A3: 106,0%, A4: 75,0%

Standard: 100 %

21. Horizontale Anpassung

Passen Sie die Länge des Druckbereichs in der primären Scanrichtung (senkrecht zum Papiereinzug) in Schritten von 0,01% innerhalb des folgenden Bereichs an:

99,00–101,00 %

Standard: 100,00 %

Primäre Scanrichtung
Papiereinzugsrichtung

22. Vertikale Anpassung

Passen Sie die Länge des Druckbereichs in der sekundären Scanrichtung (waagerecht zum Papiereinzug) in Schritten von 0,01% innerhalb des folgenden Bereichs an.

99,00–101,00 %

Standard: 100,00 %

Papiereinzugsrichtung
Sekundäre Scanrichtung

23. Druckbereich (Hard Clip)

Legen Sie den Druckbereich auf dem Blatt fest.

Plotterformat
Der Druckbereich ist mit dem unter "6. Plotter-ID" angegebenen Plotterbereich identisch.
Standardformat
Der Druckbereich ist an allen Blatträndern (oben, unten, links und rechts) ca. 5 mm kleiner.
Papierformat
Der Druckbereich ist mit dem Papierformat identisch.

Standard: Papierformat

Hinweis

Die Druckqualität innerhalb des 5 mm großen Bereichs am Blattrand ist nicht gewährleistet.
In RP-GL/2 ist der Druckbereich mit dem "Standardformat" identisch, auch wenn Sie "Plotterformat" ausgewählt haben.

24. Papiereinzug

Geben Sie den gewünschten Papiereinzug an. Wenn Sie "System-Standard" auswählen, wird das Papier vom aktuellen Papiereinzug eingezogen.

Einstellung	Ausgewählter Papiereinzug
Papiereinzug 1: Standard (Hochformat)	Papiereinzug 1: Papiereinzug für Standardformat über kurze Kante
Papiereinzug 1: Standard (Querformat)	Papiereinzug 1: Papiereinzug für Standardformat über lange Kante
System-Standard	System-Standard
Papiereinzug 1: Benutzerdefiniertes Format	Papiereinzug 1: Papiereinzug für benutzerdefiniertes Papierformat
Papiereinzug 2: Standard (Hochformat)	Papiereinzug 2: Papiereinzug für Standardformat über kurze Kante
Papiereinzug 2: Standard (Querformat)	Papiereinzug 2: Papiereinzug für Standardformat über lange Kante
Papierbypass	Papierbypass
Papiereinzug 2: Benutzerdefiniertes Format	Papiereinzug 2: Papiereinzug für benutzerdefiniertes Papierformat

Standard: Papiereinzug 1: Standard (Hochformat)

Hinweis

Wenn „System-Standard“ für den Papiereinzug angegeben ist, wird der unter „Papiereinzug/Papiereinstellungen“ „Priorität Papiereinzug“ „Priorität Papiereinzug: Drucker“ angegebene Papiereinzug verwendet.
„Papiereinzug 2: Standard (Hochformat)“, „Papiereinzug 2: Standard (Querformat)“ und „Papiereinzug 2: Benutzerdefiniertes Format“ erscheinen auf „24. Papiereinzug“ nur, wenn der optionale Papiereinzug 2 montiert ist.

25. Autom. Papiereinzugumsch.

Legen Sie fest, ob automatisch zu einem anderen Papiereinzug gewechselt wird, wenn sich kein Papier mehr im Papiereinzug befindet.

Der Papiereinzug wechselt automatisch zu einem anderen Magazin, in dem sich Papier des gleichen Formats und Typs befindet.

Ein
Der Drucker wechselt den Papiereinzug automatisch.
Aus
Der Papiereinzug wird automatisch gewechselt. Papier nachfüllen.

Standard: Aus

Hinweis

Auto Papiereinzugswechselr ist ungültig, wenn „Off“ für „43. Verfahren für autom. Wahl des Papiereinzugs“ gewählt wird.
Auto Papiereinzugswechsel wird außer Kraft gesetzt, wenn „On“ in „Druckerfunktionen“ „System“ „Papiereinzug/-ausgabe“ „Auto. Papiereinzugumsch. erw.“ ausgewählt ist, auch wenn „Off“ für „25. Autom. Papiereinzugumschaltung“ ausgewählt wurde.

26.Resolution

Legen Sie die Auflösung zum Drucken fest.

600dpi

29. Automat. Reprofaktor

Bestimmt die Vorlagengröße aus den gesendeten Daten anhand der Einstellungen für „47. Verfahren z. Bestimmung des Vorl.format“ und „39. Randanpassung für Autom. Verkleinern/Vergrößern“, und verkleinert/vergrößert das Bildformat automatisch, um es an das Papierformat des Papiereinzugs anzupassen, das unter „24. Papiereinzug“ ausgewählt wurde.

Aus
Die automatische Verkleinerung/Vergrößerung wird nicht ausgeführt.

Auto 1: Verkleinern/vergrößern (+Drehen)
Die Vorlage wird verkleinert/vergrößert und gedreht, um das Bild im maximalen Format, das mit dem Papier übereinstimmt, zu drucken. (Im Fall von RP-GL/2 ist der Vorgang derselbe wie bei „Auto 2: Nur verkleinern/vergrößern“).
1. Ein Beispiel einer Vorlage, die im Querformat gedruckt wurde.
2. Um im Querformat zu drucken, ändern Sie den Faktor für die Verkleinerung/Vergrößerung.
3. Um im Hochformat zu drucken, ändern Sie den Faktor für die Verkleinerung/Vergrößerung so, dass die Vorlage am Papier ausgerichtet ist.
Auto 2: Nur verkleinern/vergrößern
Drucken Sie die Vorlage, indem Sie den Faktor für die Verkleinerung/Vergrößerung an die festgelegte Papierausrichtung anpassen, ohne das Bild zu drehen.
1. Ein Beispiel einer Vorlage, die im Querformat gedruckt wird.
2. Um im Querformat zu drucken, ändern Sie den Faktor für die Verkleinerung/Vergrößerung.
3. Drucken Sie im Hochformat, indem Sie den Faktor für die Verkleinerung/Vergrößerung ändern, ohne die Ausrichtung der Vorlage zu ändern.

Standard: Aus

Hinweis

Die Größe der Druckdaten wird in "47. Verfahr. z. Bestimm. Vorl.format" festgelegt.
Wenn "PS/IP-Befehl" in "47. Verfahr. z. Bestimm. Vorl.format" festgelegt ist, wenden Sie für die Daten einen PS-Befehl (RP-GL/2) oder IP-Befehl (RP-GL) an, um autom. Verkleinerung/Vergrößerung zu verwenden. Legen Sie "Ganzes Bild" oder "Automatisch" für "47. Verfahr. z. Bestimm. Vorl.format" fest.
Für RP-GL/2 ist diese Funktion gültig, wenn „Off“ für „43. Verfahren für autom. Wahl des Papiereinzugs“ festgelegt ist.
Für RP-GL ist diese Funktion gültig, wenn „Off“ oder „Automatisch“ für „43. Verfahren für autom. Wahl des Papiereinzugs“ festgelegt ist.
Bezüglich des Reprofaktors können die Druckergebnisse unterschiedlich ausfallen, wenn Sie die automatische Verkleinerung/Vergrößerung mit RP-GL oder RP-GL/2 verwenden.
Für RP-GL unterscheidet sich der Reprofaktor je nach den für "23. Druckbereich (Hard Clip)" festgelegten Einstellungen.
Ein PS-Befehl gibt die vertikale und horizonale Länge des gedruckten Blattes an.
Ein IP-Befehl legt den Skalierungspunkt fest. Ein Skalierungspunkt ist ein Wert, auf den sich der Benutzer beim Konfigurieren eines Koordinatensystems beziehen kann.

30. Schriftart Text

Legen Sie die Schrift für die Zeichen in der Zeichnung fest.

Glyphe

Nimbus Sans Regular

Standard: Glyphe

Hinweis

Wählen Sie in der Anwendung "Glyphe" aus oder konfigurieren Sie, um zum Festlegen der Zeichen Zeichencodes zu verwenden. Wenn Zeichencodes von der Anwendung nicht unterstützt werden, wird diese Einstellung ignoriert. Weitere Informationen finden Sie im Handbuch der Anwendung.
Wenn Sie Sonderzeichen oder Symbole drucken, wählen Sie „Nimbus Sans Regular“.

39. Randanpass. für Auto. verklein./vergröß.

Legen Sie den Papierrand für die automatische Verkleinerung/Vergrößerung innerhalb des folgenden Bereichs in Schritten von 1 mm fest.

±50 mm

Standard: 0 mm

Diese Einstellung ist gültig, wenn entweder „Auto 1: Verkleinern/vergrößern (+Drehen)“ oder „Auto 2: Nur verkleinern/vergrößern“ für „29. Automat. Reprofaktor“ ausgewählt ist, oder wenn „Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.“ für „43. Verfahren für autom. Wahl des Papiereinzugs“ ausgewählt ist.

Der Bereich am Papierrand wird im GL-Modus anders als im GL/2-Modus behandelt.

Im GL-Modus:
Wenn Sie einen positiven Wert angeben, wird die Randbreite festgelegt, indem der angegebene Wert vom Punkt subtrahiert wird, der 10 mm nach innen von der in "23. Druckbereich (Hard Clip) angegebenen Position entfernt ist.
Wenn Sie einen negativen Wert angeben, wird die Randbreite festgelegt, indem der angegebene Wert zum Punkt addiert wird, der 10 mm nach innen von der in "23. Druckbereich (Hard Clip)" angegebenen Position entfernt ist.
Im GL/2-Modus
Wenn Sie einen positiven Wert angeben, wird die Randbreite festgelegt, indem der angegebene Wert vom Punkt subtrahiert wird, der 7 mm nach innen vom Papierrand entfernt ist.
Wenn Sie einen negativen Wert angeben, wird die Randbreite festgelegt, indem der angegebene Wert zum Punkt addiert wird, der 7 mm nach innen vom Papierrand entfernt ist.

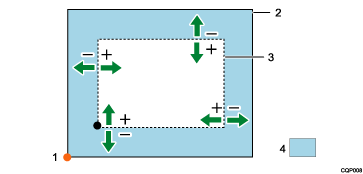

1. Startpunkt der Zeichnung
2. Paper (Papier)
3. Bereich zum Berechnen des Reprofaktors
4. Rand

Im Fall der Vorlage unten links wird die Vorlage unten links im in "23. Druckbereich (Hard Clip)" festgelegten Bereich positioniert.

Hinweis

Die Größe, die als Referenz für „29. Automat. Reprofaktor“ und „Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.“ in „43. Verfahren für autom. Wahl des Papiereinzugs“ verwendet wird, wird basierend auf den Einstellungen für „39. Randanpassung für Autom. Verkleinern/Vergrößern“ und „47. Verfahren z. Bestimmung des Vorl.format“ festgelegt.
Wenn der Wert, der aus dem durch "47. Verfahr. z. Bestimm. Vorl.format" bestimmten Papierformat errechnet wird und der in "39. Randanpass. für Auto. verklein./vergröß." angegebene Wert unter 1 mm liegt, wird er in der Berechnung auf 1 mm aufgerundet.
Der maximale Wert des Reprofaktors, der von dem durch "47. Verfahr. z. Bestimm. Vorl.format" und der Einstellung in "39. Randanpass. für Auto. verklein./vergröß." bestimmten Papierformat errechnet wird, ist folgender:
- Wenn „Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.“ in „43. Verfahren für autom. Wahl des Papiereinzugs“ ausgewählt wird: 100,0 %
  - In anderen Fällen: 400,0 % (der maximale Wert von „29. Automat. Reprofaktor“)

40. Priorit. Stifteinst.

Abbildung der nur für RP-GL/2 verfügbaren Einstellungen

Legen Sie fest, ob die Befehle in der Anwendung oder im RPGL-Menü zum Konfigurieren der Stifteinstellungen verwendet werden.

Treiber/Befehl
Die in der Anwendung festgelegten Einstellungen sind gültig.
Geräteeinstellung(en)
Die im RPGL-Menü festgelegten Einstellungen sind gültig.

Standard: Treiber / Befehl

Hinweis

Einzelheiten zu den Stifteinstellungen siehe 9. Stift 1 Einst. - 16. Stift 8 Einst./50. Stift 9 Einst. - 57. Stift 0 Einst.

41. St. Zus.führ.

Legen Sie fest, wie überlappende Elemente verarbeitet werden.

Überlagernd
Überlappende Elemente werden durch Überlagerung einzelner Elemente verarbeitet ("oder").
Ersetzen
Überlappende Elemente werden durch Ersetzen einzelner Elemente verarbeitet ("ersetzen").

Standard: Ersetzen

Hinweis

Wenn ein MC-Befehl ausgeführt wird, hat dieser Befehl Vorrang vor dieser Einstellung.

42. Spiegelbilddruck

Legen Sie fest, ob die Spiegelbild-Druckfunktion aktiviert wird.

Standard: Aus

43. Verfahren für autom. Wahl des Papiereinzugs

Geben Sie an, ob der Papiereinzug, in den Papier mit dem in der Einstellung "47. Verfahren z. Bestimmung des Vorl.format" festgelegten Format eingelegt wurde, automatisch ausgewählt werden soll.

Aus
Der Papiereinzug wird nicht automatisch ausgewählt.
Auto 1: Lan. Kante
Das Papierformat wird basierend auf der Einstellung in "47. Verfahren z. Bestimmung des Vorl.format" automatisch bestimmt und der Papiereinzug wird entsprechend der langen Kantenlänge der Daten ausgewählt.
Auto 2: Lange und kurze Kante
Das Papierformat wird basierend auf der Einstellung in "47. Verfahren z. Bestimmung des Vorl.format" bestimmt und der Papiereinzug wird entsprechend der langen und kurzen Kantenlängen der Daten ausgewählt.
Für RP-GL/2 können die Daten gedreht werden, um diese an das Papierformat anzupassen.
Wählen Sie "Auto 2: Lange und kurze Kante" auch für die automatische Auswahl eines Papiereinzugs, wenn "100 %" in "20. Reprofaktor" nicht festgelegt ist.

Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.

Wählen Sie das Papierformat zum Drucken mit den folgenden Einstellungen aus:

A0: Vollformat, A1: Vollformat, A2: Vollformat, A3: Vollformat, A4: Vollformat, B1 JIS: Vollformat, B2 JIS: Vollformat, B3 JIS: Vollformat, B4 JIS: Vollformat, 36 x 48: Vollformat, 34 x 44: Vollformat, 30 x 42: Vollformat, 24 x 36: Vollformat, 22 x 34: Vollformat, 21 x 30: Vollformat, 18 x 24: Vollformat, 17 x 22: Vollformat, 15 x 20: Vollformat, 12 x 18: Vollformat, DL: Vollformat, 9 x 12: Vollformat, LG: Vollformat, 8¹/₂ x 13²/₅: Vollformat, LT: Vollformat, A0, A1, A2, A3, A4, B1 JIS, B2 JIS, B3 JIS, B4 JIS, 36 x 48, 34 x 44, 30 x 42, 24 x 36, 22 x 34, 21 x 30, 18 x 24, 17 x 22, 15 x 20, 12 x 18, DL, 9 x 12, LG, 8¹/₂ x 13²/₅, LT

Das Skalierungsverhältnis wird basierend auf den Einstellungen für „47. Verfahren z. Bestimmung des Vorl.format“ und „39. Randanpassung für Autom. Verkleinern/Vergrößern“ festgelegt und dem ausgewählten Papiereinzug entsprechend der langen und kurzen Kanten der Daten automatisch festgelegt.

Wenn eine Einstellung ohne „Vollformat“ ausgewählt wird:

Wenn die Daten größer als das angegebene Papierformat sind, werden die Daten verkleinert, um auf das Papier zu passen.

Wenn die Daten kleiner als das angegebene Papierformat sind, unterscheidet sich das Geräteverhalten abhängig davon, ob der festgelegte Wert „Vollformat“ enthält.

Einstellungen	Gensendete Datengröße	Ergebnis
A0	A2	A2-Daten werden im Vollformat auf AO-Papier gedruckt.
A0: Vollformat	A2	Das A2-Papier wird automatisch ausgewählt und die Daten werden im Vollformat gedruckt.

Vorl.format bestim. + Auto. vergr./verkl.: Wert korr.
Ein Papiereinzug wird aus den verfügbaren Einzügen, einschließlich denjenigen, in die benutzerdefiniertes Papier eingelegt ist, entsprechend der gesendeten Datengröße und dem Reprofaktor, und basierend auf der Einstellung in "47. Verfahren z. Bestimmung des Vorl.format" automatisch ausgewählt.
Papiereinzüge mit Normalpapier haben Vorrang mit der automatischen Auswahl. Ein benutzerdefiniertes Format wird ausgewählt, wenn kein für die Datengröße geeignetes Normalformat vorhanden ist oder alle verfügbaren Normalformate größer als die Größe sind, die durch Addieren des im Untermenü ausgewählten Werts zur Datengröße berechnet wird. Wenn Sie ein benutzerdefiniertes Format auswählen, wird der Papiereinzug verwendet, in dem das Papier mit den Mindesträndern geladen ist.
Wenn Normalpapier und benutzerdefiniertes Papier geladen ist, wird der im Untermenü angegebene Wert verwendet, wenn Daten gedruckt werden, die etwas kleiner (das Druckdatenformat ist der Bereich des Normalformats -150 mm) als das Normalformat eines Normalpapiers ist. Normalpapier wird ausgewählt, wenn ein größerer Wert im Untermenü angegeben ist.

Standard: Auto 2: Lange und kurze Kante

Hinweis

Für RP-GL/2 lauten die effektiven Einstellungen „Off“, „Auto 1: Lange Kante“, „Auto 2: Lange und kurze Kante“, „Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.“ und „Vorl.format bestim. + Auto. Reprofaktor: Wert korr.“.
Für RP-GL lauten die effektiven Einstellungen „Auto 2: Lange und kurze Kante“, „Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.“ und „Vorl.format bestim. + Auto. Reprofaktor: Wert korr.“. Die Auswahl "Aus" und "Auto 1: Lan. Kante" ist ungültig. Wenn "Aus" oder "Auto 1: Lan. Kante" ausgewählt ist, werden die Daten auf das Papier gedruckt, das vom aktuell ausgewählten Papiereinzug eingezogen wurde.
Wenn "Aus" oder "Auto 1: Lan. Kante" in RP-GL/2 ausgewählt wird, ist die Konfiguration für "5. Axendrehung" gültig. Außerdem wird das normale Drucken möglicherweise nicht ausgeführt, wenn das Papier an langen Kanten ausgerichtet ist.
Die Einstellung in „20. Reprofaktor“ wird ignoriert, wenn „Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.“ festgelegt ist.
Wenn die Option „PS-/IP-Befehl“ unter „47. Verfahren z. Bestimmung des Vorl.format“ ausgewählt wird, wird der Papiereinzug für Daten ohne den PS-Befehl in RP-GL/2 bzw. Daten ohne den IP-Befehl in RP-GL nicht automatisch umgeschaltet. Wählen Sie entweder „Gesamtes Bild“ oder „Automatisch“ unter „47. Verfahren z. Bestimmung des Vorl.format“.
Ein PS-Befehl wird verwendet, um ein Papierformat basierend auf der vertikalen oder horizontalen Länge auszuwählen.
Ein IP-Befehl gibt einen Skalierungspunkt an, bei dem es sich um einen Wert handelt, auf den sich der Benutzer beim Konfigurieren eines Koordinatensystems beziehen kann.
Wenn Sie GL/GL2-Daten drucken, die in einer Anwendung erstellt wurden, werden die Daten möglicherweise nicht in der erwarteten Größe ausgegeben. Um die Daten in einem Standardformat zu drucken, wählen Sie „Off“, „Auto 1: Lange Kante“ oder „Auto 2: Lange und kurze Kante“, oder passen Sie den Wert unter „Vorl.format bestim. + Auto. Reprofaktor: Wert korr.“ so an, dass die Datengröße korrekt als Standardformat erkannt wird.
Um Daten in benutzerdefiniertem Format zu drucken, wählen Sie „Off“ oder „Vorl.format bestim. + Auto. Reprofaktor: Wert korr.“.
Wenn „Auto 1: Lange Kante“, „Auto 2: Lange und kurze Kante“, „Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.“ oder „Vorl.format bestim. + Auto. Reprofaktor: Wert korr.“ ausgewählt ist, wird der Papiereinzug nur aus denjenigen ausgewählt, in die Papiertypen eingelegt sind, die unter „46. Papiertyp f. auto. Pap.einzug wählen“ ausgewählt wurden. Papiereinzüge, in denen andere Papiertypen geladen sind, und der Papierbypass werden nicht automatisch ausgewählt.
Gültige Einstellungskombinationen im RPGL-Menü für RP-GL/2-Daten:

	Aus	Auto 1: Lan. Kante	Auto 2: Lange und kurze Kante	Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.	Vorl.format bestim. + Auto. vergr./verkl.: Wert korr.
20. Reprofaktor	OK	OK	OK	-	OK
5. Achsendrehung	OK	OK	-	-	-
29. Automat. Reprofaktor	OK	-	-	-	-

Gültige Einstellungskombinationen im RPGL-Menü für RP-GL-Daten:

	Aus	Auto 1: Lan. Kante	Auto 2: Lange und kurze Kante	Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.	Vorl.format bestim. + Auto. vergr./verkl.: Wert korr.
20. Reprofaktor	OK	OK	OK	-	OK
5. Achsendrehung	OK	OK	-	-	-
29. Automat. Reprofaktor	OK	OK	-	-	-

Für Informationen zur Konfiguration von „43. Verfahren für autom. Wahl des Papiereinzugs“ siehe Automatische Auswahl der Papierzufuhr – Drucken im Vollformat, Automatische Auswahl eines Papiereinzugs – Verkleinerten Druck auf dem festgelegten Papierformat ausführen oder Einen Papiereinzug automatisch auswählen – Drucken von Daten mit benutzerdefiniertem Format.

44. Rasterbildhelligkeit

Legen Sie die Helligkeit der Bilddaten fest.

Hell
Dunkel

Standard: Hell

Hinweis

Die Einstellung für die Bildhelligkeit wird ignoriert, wenn "RP-GL/2(Typ 1)" in "6. Plotter-ID" ausgewählt ist.

45. Linienattribute

Legen Sie fest, wie Linienenden und Linienverbindungen beim Drucken gerendert werden.

45-1. Linienende

Verarbeitung von Linienenden
Einstellung
Form der Linienenden
Re.eck. Ende

Dreieck-Ende

Rundes Ende

Kein(e)
- Nicht festlegen
  Linienenden sind nicht festgelegt.
- Re.eck. Ende
  Eine Linie wird um die Hälfte der Linienbreite am Ende verlängert.
- Dreieck-Ende
  Ein gleichschenkliges Dreieck, das halb so hoch wie die Linienbreite ist, wird an beiden Enden hinzugefügt.
- Rundes Ende
  Ein Halbkreis mit einem Durchmesser identisch mit der Linienbreite wird an beiden Enden hinzugefügt.
- Kein(e)
  Linienenden werden nicht verarbeitet.
Standard: Nicht festlegen
45-2. Lin.verb.

Verarbeitung von Linienverbindungen
Einstellung
Form der Linienverbindungen
Überst. Verbin.

Überst./Schräge Verb.

Dreieckverb.

Runde Verb.

Schräge Verb.

Kein(e)
- Nicht festlegen
  Die Linienverbindung ist nicht angegeben.
- Überst. Verbin.
  Die äußeren Kanten stehen über, bis sich zwei Kanten überschneiden.
- Überst./Schräge Verb.
  Schräge Verbindungen werden verarbeitet, wenn der erweiterte Abschnitt zu lang ist. Überstehende Verbindungen werden verarbeitet, wenn der erweiterte Abschnitt zu kurz ist.
- Dreieckverb.
  Ein spitze Form in der Höhe der halben Linienbreite wird auf der Linie erstellt, die die Enden der äußeren Kanten verbindet.
- Runde Verb.
  Ein Halbkreis mit einem Durchmesser in der Linienbreite wird gezeichnet.
- Schräge Verb.
  Die äußeren Kanten der sich überschneidenden Linien werden verbunden und gefüllt.
- Kein(e)
  Linienverbindungen werden nicht verarbeitet.
Standard: Nicht festlegen

Verarbeitung von Linienenden
Einstellung	Form der Linienenden
Re.eck. Ende
Dreieck-Ende
Rundes Ende
Kein(e)

Verarbeitung von Linienverbindungen
Einstellung	Form der Linienverbindungen
Überst. Verbin.
Überst./Schräge Verb.
Dreieckverb.
Runde Verb.
Schräge Verb.
Kein(e)

Hinweis

Wenn Zeichnungen mit breiteren Linien gerendert werden, wird die Zeichnung abhängig von den Einstellungen für "45-1. Linienende" und "45-2. Lin.verb." möglicherweise nicht korrekt gedruckt.
Diese Funktion wird auf Linien angewendet, die breite als 0,35 mm sind.
Wenn die Linie höchstens 0,35 mm breit ist, werden "Rundes Ende" und "Runde Verb." für runde Enden und Linienverbindungen übernommen.
Wenn "Nicht festlegen" nicht ausgewählt ist, werden die vom LA-Befehl angegebenen Linienattribute ignoriert. Der LA-Befehl ist nur gültig, wenn "Nicht festlegen" in "45-1. Linienende" und "45-2. Lin.verb." ausgewählt ist.
Wenn "Nicht festlegen" in den Einstellungen für Linienattribute in allen Untermenüs ausgewählt ist, werden "Kein(e)" für "45-1. Linienende" und "Überst. Verbin." für "45-2. Lin.verb." als Standardeinstellungen festgelegt.
Die Einstellungen für diese Funktion sind in einigen Anwendungen möglicherweise wirkungslos.

46. Papiertyp f. auto. Pap.einzug wählen

Geben Sie den Papiertyp an, der gesucht werden soll, wenn „43. Verfahren für autom. Wahl des Papiereinzugs“ für die automatische Auswahl des Papiereinzugs verwendet wird.

Normalpapier
Transp.pap.
Recyclingpapier
Tintenstrahl-Normalpapier

Spezialpapier
Folie (Matt)
Beschichtetes Papier (CAD)
Beschichtetes Papier
Dünnes Papier

Standard: Normalpapier

47. Verfahr. z. Bestimm. Vorl.format

Legen Sie fest, wie das Vorlagenformat erkannt wird.

Das erkannte Format wird als Referenz genutzt, wenn „29. Automat. Reprofaktor“, „43. Verfahren für autom. Wahl des Papiereinzugs“ und „49. Zentrieren“ angewendet werden.

PS/IP-Befehl
Der für RP-GL mit dem IP-Befehl in den Zeichnungsdaten angegebene Bereich wird als Vorlagenformat festgelegt.
Der für RP-GL/2 mit dem PS-Befehl in den Zeichnungsdaten angegebene Bereich wird als Vorlagenformat festgelegt.
Gesamt. Bild
Der gesamte Zeichnungsbereich wird als Vorlagenformat festgelegt.
Autom.
Das Vorlagenformat wird automatisch abhängig davon bestimmt, ob die Daten den PS/IP-Befehl enthalten.
- Für RP-GL:
  Der IP-Befehl in den Zeichnungsdaten wird verwendet, um das Vorlagenformat zu bestimmen.
  Wenn die Zeichnungsdaten den IP-Befehl nicht enthalten, wird die Einstellung "Gesamt. Bild" verwendet.
- Für RP-GL/2:
  Der PS-Befehl in den Zeichnungsdaten wird verwendet, um das Vorlagenformat zu bestimmen.
  Wenn die Zeichnungsdaten den PS-Befehl nicht enthalten, wird die Einstellung "Gesamt. Bild" verwendet.

Standard: Auto

Hinweis

Wenn "18. IW-Befehl" auf "Aktiv" festgelegt ist, werden alle Bilder, die sich außerhalb des vom IW-Befehls festgelegten Bereichs befinden, von der Bestimmung des Vorlagenformats ausgeschlossen.
Der Mittelpunkt des Stifts wird verwendet, um den Zeichnungsbereich festzulegen. Die Linienbreite und Attribute wirken sich nicht auf das Ergebnis aus.
Im Fall einer Konturschriftzeichnung ist die Schriftzelle der Zeichnungsbereich.
Wenn "Automatisch" festgelegt ist, kann das gewünschte Papierformat für die Zeichnungsdaten, in denen das Papierformat nicht vom PS/IP-Befehl angegeben ist, nicht ausgewählt werden. Wählen Sie in diesem Fall "Ganzes Bild" aus.

48. Randanpass. f. autom. Pap.einzug wählen

Passen Sie das Format an, das durch "47. Verfahr. z. Bestimm. Vorl.format" in Schritten von 1 mm innerhalb des Bereichs von ±99 mm bestimmt wurde. Wenn das bestimmte Papierformat größer als das gewünschte Format ist, geben Sie einen positiven Wert ein. Wenn das festgelegte Papierformat kleiner als das gewünschte Format ist, geben Sie einen negativen Wert ein.

Standard: 1 mm

Hinweis

Diese Funktion ist nur effektiv, wenn "Ganzes Bild" in "47. Verfahr. z. Bestimm. Vorl.format" festgelegt ist.

49.Centering

Wählen Sie dieses Element aus, um die Mitte des Druckbereichs der Zeichnung auf die Mitte des Papiers festzulegen und die Zeichnung in der Mitte des Papiers zu drucken.

Ein
Die Zentrierung wird ausgeführt.
- Gesamter Druckbereich
  Die gesamte Zeichnung wird als Druckbereich erkannt, wenn die Zeichnung auf dem Papier zentriert ist.
- Positiver Druckbereich
  Der positive Bereich (positive Werte auf der X- und Y-Achse), der in der unteren linken Ecke der Zeichnung beginnt, wird als Druckbereich erkannt, wenn die Zeichnung auf dem Papier zentriert ist.
Aus
Die Zentrierung wird nicht ausgeführt.
Standard: Aus

Hinweis

Die Mitte der Zeichnung wird vom Zentrum des Druckbereichs abgeleitet, der in "47. Verfahr. z. Bestimm. Vorl.format" und dem durch die Einstellungen in "39. Randanpass. für Auto. verklein./vergröß." angepassten Format festgelegt ist.
Die Mitte des Papiers ist das Zentrum des Druckbereichs, der in "23. Druckbereich (Hard Clip)" ausgewählt wird.
Die Zentrierfunktion ist ungültig, wenn "PS/IP-Befehl" für "47. Verfahr. z. Bestimm. Vorl.format" ausgewählt wird, aber in den Zeichnungsdaten kein PS-Befehl (RP-GL/2) oder IP-Befehl (RP-GL) vorhanden ist.
Die Einstellungen "Positiver Druckbereich" sind effektiv, wenn "7475A" oder "7550A" für "6. Plotter-ID" ausgewählt ist, oder entweder "Ganzes Bild" oder "Autom." für "47. Verfahr. z. Bestimm. Vorl.format" ausgewählt ist.
Wenn mit den Einstellungen für „20. Reprofaktor“, „29. Automat. Reprofaktor“ oder „43. Verfahren für autom. Wahl des Papiereinzugs“ verkleinert/vergrößert wird, wird für die verkleinerte/vergrößerte Zeichnung eine Zentrierung angewandt.
Wenn die Zeichnung durch die Einstellungen für „5. Axendrehung“, „29. Automat. Reprofaktor“ oder „43. Verfahren für autom. Wahl des Papiereinzugs“ gedreht wird, wird für das gedrehte Bild eine Zentrierung angewandt.
Zentrieren wird zuerst angewandt, und anschließend wird der Ort der Zeichnung entsprechend den Werten unter „7. X Versatz anpassen“ und „8. Y Versatz anpassen“ angepasst.
Wenn Sie ein benutzerdefiniertes Format auswählen, wenn „Vorl.format bestim. + Auto. Reprofaktor: Wert korr.“ (Untermenü wird ignoriert) in „43. Verfahren für autom. Wahl des Papiereinzugs“ ausgewählt ist, wird dasselbe Format wie das der Vorlage automatisch als Ausgabepapierformat ausgewählt. Das Druckergebnis erscheint möglicherweise nicht als zentriert, auch wenn "Ein" für die Zentrierung ausgewählt ist.

81. Farbmodus

Wählen Sie den Farbmodus aus.

Farbe
Schwarzweiß

Standard: Farbe

Hinweis

Wenn "RP-GL/2 (Typ 1 oder Typ 3)" in "6. Plotter-ID" ausgewählt ist, wird die Einstellung in diesem Element ignoriert und die Zeichnung wird in Schwarzweiß gedruckt.

83. Grauwiedergabe

Legen Sie fest, wie schwarze oder graue Bereiche in Bildern gedruckt werden.

Autom.
Linien und Text werden nur schwarz gedruckt. Bilder werden nur schwarz gedruckt, wenn sie nur Weiß (alle RGB-Werte sind 255), Schwarz (alle RGB-Werte sind 0) oder Grau (alle RGB-Werte haben den gleichen Wert) sind. Bilder werden in vier Farben (CMY+K) gedruckt, wenn sie andere Farben enthalten.
CMY + K
Schwarze und graue Bereiche in der Zeichnung werden in vier Farben (CMY+K) gedruckt.
CMY
Schwarze und graue Bereiche in der Zeichnung werden in drei Farben (CMY) gedruckt.
K (Schwarz)
Schwarze und graue Bereiche in der Zeichnung werden nur in Schwarz gedruckt. Unerwünschte Farbtöne und Schimmer werden im Gegensatz zum Drucken in Schwarz mit CMY+K unterdrückt und die Reinheit der schwarzen Farbe kann erhöht werden.

Standard: Auto

Hinweis

Die Einstellung der Grauwiedergabe ist aktiv, wenn unter „Farbe“ „81. Farbmodus“ ausgewählt ist.
Diese Einstellung kann in einigen Fällen, abhängig von der zum Drucken verwendeten Anwendung, ineffektiv sein. Schwarze und graue Elemente können zum Beispiel in vier Farben (CMY+K) gedruckt werden, auch wenn Sie „K (Schwarz)“ ausgewählt haben, um sie nur in Schwarz zu drucken.
Wenn "CMY + K" ausgewählt ist, werden Bereiche mit mehreren Elementeüberschneidungen, abhängig von der zum Drucken verwendeten Anwendung, möglicherweise nicht korrekt gedruckt. Wählen Sie in diesem Fall "CMY" aus.
Die gedruckten Bilder erscheinen möglicherweise gefärbt, wenn "CMY" ausgewählt ist. Zudem werden einfarbig gefüllte Bereiche und Grafiken aus drei Farben (CMY) mit schwarzer Tinte gedruckt. In diesen Bereichen können feine Störmuster auftreten.
Einzelheiten zur Konfiguration der „Grauwiedergabe“ siehe Drucken mit angepassten Farben und Graustufen.

85. Bildqualitätanpassung

Legen Sie die Helligkeit und Sättigung von Farben oder Graustufen fest.

85-1. Helligkeit
Passen Sie die Helligkeit von Farben an. Die Farben sehen heller aus, wenn Sie die Helligkeit erhöhen. Geben Sie einen Wert im Bereich ± 50 ein, um die Helligkeit festzulegen.
Standard: 0
85-2. Farbsättigung
Passen Sie die Klarheit der Farben an. Mit zunehmender Farbsättigung werden Farben klarer. Mit abnehmender Farbsättigung werden Farben tiefer und gräulich. Geben Sie einen Wert im Bereich ± 50 ein, um die Farbsättigung festzulegen.
Standard: 0

Hinweis

Diese Funktion wirkt sich nicht auf die Schwarzweiß-Bereiche in Vektordaten aus.
Diese Funktion wirkt sich nicht auf die Schwarzweiß-Bereiche oder auf Schwarzweiß-Bilder in Bilddaten aus.
Diese Funktion wird für Vektordaten nur übernommen, wenn "RP-GL/2(Typ 1)" in "6. Plotter-ID" ausgewählt ist.
Nähere Angaben zur Konfiguration von „85. Bildqualitätsanpassung“ finden Sie unter Drucken mit angepassten Farben und Graustufen.

86. Druckqualität

Legen Sie die Druckqualität fest.

Prio. Geschw.k. (Zeich.)
Prio. Geschw.keit.
Standard
Priorität Qualität

Standard: Prio. Geschw.k. (Zeich.)

Hinweis

Die Standardeinstellung für die "86. Druckqualität" ist [Prio. Geschw.keit], wenn Sie für den Papiertyp einen anderen als Normalpapier, Recyclingpapier, Tintenstrahlpapier, dünnes Papier oder beschichtetes Papier (CAD) festgelegt haben.

87. Farbsparm.

Legen Sie fest, ob der Tintenverbrauch beim Drucken reduziert wird. Um beim Drucken Tinte zu sparen, legen Sie den Grad der Tinteneinsparung fest.

Aus (Normal)
Das Drucken wird mit normaler Tintendichte ausgeführt. Es wird keine Tinte gespart.
Ein (Heller)
Das Drucken erfolgt mit einer Dichte von 75% im Vergleich zu "Aus (Normal)".
Ein (Am hellsten)
Das Drucken erfolgt mit einer Dichte von 50% im Vergleich zu "Aus (Normal)".
Detaill. Einstell. anw.
Das Drucken erfolgt mit der in "88. Detail. Einst. Farbe sparen" festgelegten Einstellung.

Standard: Aus (Normal)

Hinweis

Ist „Aus (Normal)“, „Ein (Heller)“, oder „Ein (Am hellsten)“ ausgewählt, wird bei allen Objekten bis auf Zeichen der Tintensparmodus verwendet.
Wenn die Einstellung geändert wird, sehen die Bilder möglicherweise blass aus und dünne Linien werden nicht gedruckt.
Wenn "6. Plotter-ID" auf "Typ 1" von "RP-GL/2" festgelegt ist, wird die Tinteneinsparung für Bilddaten ignoriert.
Die Ergebnisse sind für einige Daten möglicherweise nicht offensichtlich, auch wenn die Einstellungen geändert wurden.

88. Detail. Einst. Farbe sparen

Legen Sie den Grad der Tinteneinsparung für alle Objekttypen fest. Die Einstellungen zum Sparen von Tinte können für „88-1. Rasterbild“, „88-2. Malen“, „88-3. Linie“ und „88-4. Text“ einzeln eingestellt werden. Um diese Einstellungen zu aktivieren, wählen Sie "88. Detail. Einst. Farbe sparen" in "87. Farbsparm." aus.

Aus (Normal)
Das Drucken wird mit normaler Tintendichte ausgeführt. Es wird keine Tinte gespart.
Ein (Heller)
Das Drucken erfolgt mit einer Dichte von 75% im Vergleich zu "Aus (Normal)".
Ein (Am hellsten)
Das Drucken erfolgt mit einer Dichte von 50% im Vergleich zu "Aus (Normal)".

Standard: Aus (Normal)

Hinweis

Wenn die Einstellung geändert wird, sehen die Bilder möglicherweise blass aus und dünne Linien werden nicht gedruckt.
Wenn „6. Plotter-ID“ auf „Typ1“ von „RP-GL/2“ gesetzt ist, sind die Daten der Tinten-Spar-Einstellungen ungültig.
Die Ergebnisse sind für einige Daten möglicherweise nicht offensichtlich, auch wenn die Einstellungen geändert wurden.

93. Autom. Drehen für Querformatdruck

Legen Sie fest, ob die Daten gedreht werden, wenn diese im Querformat auf Papiert im Hochformat gedruckt werden.

Ein
Die Daten werden zum Drucken gedreht.
Aus
Die Daten werden ohne Änderung gedruckt und nicht gedreht, um die Daten an die im Papiereinzug festgelegte Papierausrichtung anzupassen.

Standard: Aus

Hinweis

Diese Funktion ist gültig, wenn „Off“ oder „Auto 1: Lange Kante“ für „43. Verfahren für autom. Wahl des Papiereinzugs“ ausgewählt ist.
Diese Einstellung ist ungültig beim Drucken auf Papier im Hochformat.
Beim Drucken von Daten, die normalerweise nur auf in Querformat eingestelltem Papier gedruckt werden können, wählen Sie "Aus" in "93. Autom. Drehen für Querformatdruck" oder Sie wählen "90 Grad" in "5. Achsendrehung".

95. Oberer Rand

Legen Sie die Breite des Rands fest, der am oberen Rand der Druckdaten hinzugefügt wird.

Diese Funktion ist wirksam, wenn „Vorl.format bestim. + Auto. Reprofaktor: Wert korr.“ in „43. Verfahren für autom. Wahl des Papiereinzugs“ und ein Papiereinzug mit benutzerdefiniertem Format ausgewählt ist.

0-200 mm
Legen Sie den Rand in Schritten von 1 mm fest.

Standard: 0 mm

Hinweis

Es wird kein Rand hinzugefügt, wenn die Summe der Zeichnungslänge, des oberen Rands und des unteren Rands die maximale Papierlänge überschreiten, die das Gerät drucken kann.

96. Unterer Rand

Legen Sie die Breite des Rands fest, der am unteren Rand der Druckdaten hinzugefügt wird.

0-200 mm
Legen Sie den Rand in Schritten von 1 mm fest.

Standard: 0 mm

Hinweis

Es wird kein Rand hinzugefügt, wenn die Summe der Zeichnungslänge, des oberen Rands und des unteren Rands die maximale Papierlänge überschreiten, die das Gerät drucken kann.

97. Linker Rand

Legen Sie die Breite des Rands fest, der am linken Rand der Druckdaten hinzugefügt wird.

0-200 mm
Legen Sie den Rand in Schritten von 1 mm fest.

Standard: 0 mm

Hinweis

Es wird kein Rand hinzugefügt, wenn die Summe der Zeichnungslänge, des linken Rands und des rechten Rands die maximale Papierbreite überschreiten, die das Gerät drucken kann.

98. Rechter Rand

Legen Sie die Breite des Rands fest, der am rechten Rand der Druckdaten hinzugefügt wird.

0-200 mm
Legen Sie den Rand in Schritten von 1 mm fest.

Standard: 0 mm

Hinweis

Es wird kein Rand hinzugefügt, wenn die Summe der Zeichnungslänge, des linken Rands und des rechten Rands die maximale Papierbreite überschreiten, die das Gerät drucken kann.

99. Druckposit. f. ben.def. Format

Legen Sie die Position zum Drucken der Daten für ein benutzerdefiniertes Papierformat fest.

Mitte
Rechts ausrichten
Links ausrichten

Standard: Li. anord.

101. Bild drehen für Finishing-Option(en)

Legen Sie fest, wie die Bilder gedreht werden, wenn die Nachverarbeitung im Befehl zum Festlegen der Druckoptionen angegeben ist.

90 Gr. geg. Uhrzeigers.
Kein(e)
90 Gr. im Uhrzeigersinn
180 Grad

Standard: 90 Gr. geg. Uhrzeigers.

Hinweis

Einzelheiten zum Befehl zur Festlegung der Druckoption siehe Befehl zum Festlegen der Druckoptionen (RP-GL/2).

103. Priorität Papierausrichtung

Legen Sie die Ausrichtung fest, die Sie primär verwenden möchten, wenn „Auto 2: Lange und kurze Kante“, „Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.“ oder „Vorl.format bestim. + Auto. Reprofaktor: Wert korr.“ unter „43. Verfahren für autom. Wahl des Papiereinzugs“ ausgewählt ist.

Querf. (Einz. lan. Knt.)
Hochf. (Einz. kur. Knt.)
Standard: Querf. (Einz. lan. Knt.)

S3. Linienbreite korr.

Geben Sie den Ausgleichswert für die Linienbreite durch Erhöhen/Verringern der Anzahl der Punkte an.

Diese Funktion korrigiert die Breite aller Linien in einer Zeichnung. Wenn Linien zu breit sind oder dünne Linie undeutlich sind, passen Sie den Wert dieser Funktion an.

-2 bis 6
Legen Sie die Anzahl der Punkte fest, die zur Linienbreite in Schritten von 1 Punkt hinzugefügt werden.
Standard: 0

Hinweis

Der in "S3. Linienbreite korrigieren" angegebene Wert beeinträchtigt die Linienbreite der Schriftart nicht.
Der in dieser Funktion angegebene Wert gilt für alle Linien in einer Zeichnung. Sie können keine Linie angeben, auf die diese Funktion angewendet wird.

S13. Effektiver Modus der Randanpassung

Geben Sie den effektiven Bereich von „48. Randanpass. f. autom. Pap.einzug wählen“ an.

Modus 1: Vorlagenformat
Der Wert für „48. Randanpass. f. autom. Pap.einzug wählen“ wird wirksam, wenn die Zeichnung mit „43. Verfahren für autom. Wahl des Papiereinzugs“ im tatsächlichen Format gedruckt wird.

Modus 2: Vorlagenformat & Autom. Reprofaktor
Der Wert von „48. Randanpass. f. autom. Pap.einzug wählen“ wird wirksam, wenn ein Papiereinzug automatisch mit „Modus 1: Vorlagenformat“ ausgewählt wird, sowie bei der automatischen Skalierung. Die automatische Skalierung wird verwendet, wenn eine der folgenden Bedingungen erfüllt ist:
„Auto 1: Verkleinern/vergrößern (+Drehen)“ oder „Auto 2: Nur verkleinern/vergrößern“ wird unter „29. Automat. Reprofaktor“ ausgewählt.
„Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.“ ist unter „43. Verfahren für autom. Wahl des Papiereinzugs“ ausgewählt, und die automatische Verkleinerung/Vergrößerung wird durchgeführt.

Standard: Modus 1: Vorlagenformat

Hinweis

Der Unterschied in der Linienbreite ist möglicherweise unerkennbar, wenn Punkte zu den Linien hinzugefügt werden.

S14. Kein Pap. f. autom. Pap.einzug wählen

Geben Sie an, ob der papierlose Papiereinzug als Einzug in die automatische Suche mit „43. Verfahren für autom. Wahl des Papiereinzugs“ eingeschlossen werden soll.

Wenn diese Druckeinstellung auf "0: Nicht einschließen" festgelegt ist, können Sie den papierlosen Einzug vom Einzug, nach dem gesucht werden soll, automatisch ausschließen und den Druck mit einem Einzug, der Papier enthält, forcieren. In diesem Fall werden die Daten auf Papier gedruckt, das ein Format größer als die Druckdaten ist.

0: Nicht einschließen
Der Papiereinzug wird nur aus den Papiereinzügen mit Papier ausgewählt.
1: Einschließen
Der Papiereinzug wird auch aus den Papiereinzügen ohne Papier ausgewählt.

Standard: 1: Einschließen

S19. Feineinst. Länge für Druck von benutzerdef. Formaten

Diese Druckeinstellung ist nützlich, wenn die untere Kante der Zeichnungsdaten abgeschnitten oder verblasst aussieht, wenn „43. Verfahren für autom. Wahl des Papiereinzugs“ auf „Vorl.format bestim. + Auto. Reprofaktor: Wert korr.“ und „47. Verfahren z. Bestimmung des Vorl.format“ auf „Gesamtes Bild“ gesetzt ist.

0: Kein
Der Druck wird in der benutzerdefinierten Länge, die nach den Einstellungen für das RPGL-Menü berechnet wird, ausgeführt.
1: Zus. 1 mm (Einzug.richt.)
Der Druck wird für die Länge und Hinzufügen von 1 mm zur benutzerdefinierten Länge, die nach den Einstellungen für das RPGL-Menü berechnet wird, ausgeführt. Mit dieser Funktion können Sie verhindern, dass der untere Rand der Zeichnung aufgrund der Einheitenkonvertierung abgeschnitten wird, wenn das Papier das gleiche Format wie die Zeichnungsdaten hat.

Standard: 1: Zus. 1 mm (Einzug.richt.)

Hinweis

Die Auswahl von "1: Zus. 1 mm (Einzug.richt.)" erhöht die Framegröße und kann demzufolge den Abrechnungszähler beeinflussen.
Wenn „1: 1 mm hinzufügen (Einzugsrichtung)“ ausgewählt ist, wird der durch Hinzufügen von 1 mm bestimmte Wert als „Ben.def. For.“ in der Einst.liste (RPGL) gedruckt.
Diese Funktion wird nicht angewendet, wenn die berechnete Länge die maximale angepasste Länge überschreitet.

S21. Priorität für auto. Pap.einzug wählen

Geben Sie an, ob Sie dem Papiereinlegestatus (Papiereinzug mit Papier) oder der Papierausrichtung Vorrang geben, wenn „Auto 2: Lange und kurze Kante“, „Auto 2 (L&K Kante) + Auto. Reprofaktor: Pap.formateinst.“ oder „Vorl.format bestim. + Auto. Reprofaktor: Wert korr.“ in „43. Verfahren für autom. Wahl des Papiereinzugs“ ausgewählt wird.

1: Pap.einzug m. Papier
Gibt dem Papiereinlegestatus den Vorrang.
2: Papierausrichtung
Gibt der Papierausrichtung den Vorrang.

Standard: 1: Pap.einzug m. Papier

S22. Standard-Transparenzmod. (TR-Befehl)

Legen Sie den Standard für den Befehl zum Auswählen des Transparenzmodus fest (TR). Wenn im erhaltenen Befehl ein Wert angegeben ist, hat der Wert im Befehl Vorrang.

Wenn "Ganzes Bild" in "47. Verfahr. z. Bestimm. Vorl.format" festgelegt und "0: Aus" in dieser Druckeinstellung ausgewählt ist, bestimmt das Gerät das Vorlagenformat, einschließlich der in Weiß gezeichneten Linien (Stifthelligkeit: 0 %).

0: Aus
Bestimmt das Vorlagenformat, einschließlich der in Weiß gezeichneten Linien (Stifthelligkeit: 0 %).
1: Ein
Bestimmt das Vorlagenformat, ausschließlich der in Weiß gezeichneten Linien (Stifthelligkeit: 0 %).

Standard: 1: Ein

Hinweis

Diese Druckeinstellung wird angewendet, wenn „41. St. Zus.führ.“ auf „Überlagern“ festgelegt ist.
Je nach Druckdaten kann diese Druckeinstellung wirksam werden, egal welche Einstellung in "41. St. Zus.führ." festgelegt ist.
Wenn die Druckdaten den TR-Befehl enthalten, hat dieser Befehl Vorrang vor den Druckeinstellungen.

S23. Linienende für GL-Modus

Legen Sie fest, wie Linienenden gerendert werden.

Wenn gepunkete oder gestrichelte breite Linien in einer Zeichnung als durchgehende Linien gedruckt werden, verwenden Sie diese Druckeinstellungen, um festzulegen, wie die Linienenden gerendert werden.

Verarbeitung von Linienenden
Einstellung	Form der Linienenden
0: Kein
1: Rundes Ende

0: Kein
Linienenden werden nicht verarbeitet.
1: Rundes Ende
Ein Halbkreis mit einem Durchmesser identisch mit der Linienbreite wird an beiden Enden gerendert.

Standard: 1: Rundes Ende
