Uživatelská příručkaIM CW2200

Průvodce názvy a funkcemi součástí

VÝSTRAHA

  • Neblokujte ventilační otvory zařízení. Pokud tak učiníte, může následkem přehřátí vnitřních komponent zařízení vzniknout požár.

Pohled zepředu a zleva

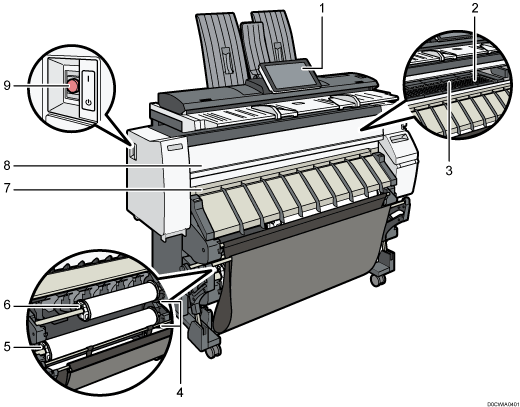

Číslovaná ilustrace hlavní jednotky

  1. Ovládací panel

    Názvy a funkce ovládacího panelu

  2. Deska

    Papír je tažen dolů a je zabráněno jeho postupu. Vyčistěte tuto oblast, je-li zadní strana výtisků znečištěna.

    "Cleaning the Platen", User Guide (Full Version) v angličtině

  3. Boční vstup papíru

    Sem vložte papír, pokud chcete kopírovat nebo tisknout z ručního podavače. Papír vkládejte tiskovou stranou nahoru.

  4. Tlačítko převíjení

    Stisknutím tohoto tlačítka zavedete roli papíru nebo odstraníte uvíznutý papír.

  5. Vstup papíru 2

    Sem vložte roli papíru.

  6. Vstup papíru 1

    Sem vložte roli papíru.

  7. Výstup papíru

    Výstup výtisku probíhá na tomto místě.

  8. Přední kryt

    Toto je kryt ručního podavače. Kryt otevřete, pokud chcete kopírovat nebo tisknout z ručního podavače, odstranit uvíznutý papír nebo vyčistit válec.

  9. Hlavní spínač napájení

    Chcete-li toto zařízení používat, musíte zapnout hlavní spínač. Pokud je vypnutý, zapněte jej.

Pohled zepředu a zprava

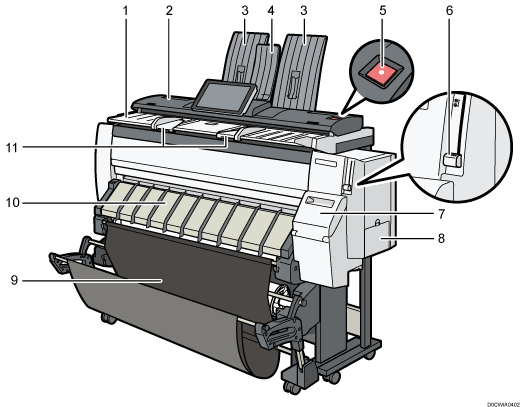

Číslovaná ilustrace hlavní jednotky

  1. Tabulka originálů

    Sem umístěte originál skenovanou stranou dolů.

  2. Kryt originálu

    Otevřete jej, abyste mohli vyjmout uvíznuté originály.

  3. Stohovač originálů

    Zde se stohují originály.

  4. Podpora stohovače

    Slouží k výstupu originálů na přední stranu.

  5. Tlačítko [Zastavení snímání]

    Toto tlačítko použijte, pokud jsou originály podávány šikmo, nebo chcete-li skenování zrušit během podávání originálu.

  6. Páčka držící papír

    Tato páčka přidržuje papír, který je vložen do vstupu papíru nebo ručního podavače. Tuto páčku použijte při kopírování nebo tisku z ručního podavače, případně k odstranění uvíznutého papíru.

  7. Kryt kazety

    Otevřete při výměně tiskových kazet.

  8. Kryt sběrné jednotky inkoustu

    Tento kryt otevřete, potřebujete-li vyměnit sběrnou jednotku inkoustu. Inkoust určený pro údržbu se shromažďuje ve sběrné jednotce inkoustu.

  9. Výstupní koš

    Potištěný papír se stohuje zde.

  10. Kryt vstupu papíru

    Otevřete, abyste mohli umístit papír do oblasti vkládání papíru nebo odstranili uvíznutý papír.

  11. Vodítko originálu

    Nastavte podle šířky originálů.

Pohled zezadu

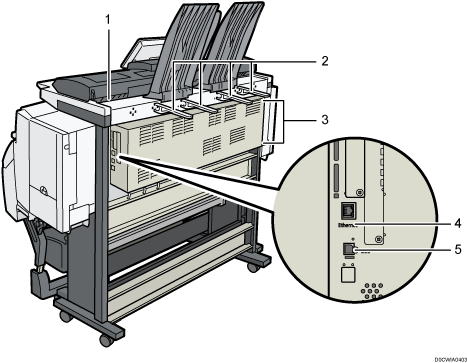

Číslovaná ilustrace hlavní jednotky

  1. Výstup originálu

    Sem jsou podávány naskenované originály.

  2. Vodítko výstupu originálů

    Slouží ke stohování originálů směrovaných do zadního výstupu.

  3. Ventilační otvory

    Brání přehřátí. Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.

  4. Rozhraní Ethernet

    Tento port použijte pro připojení zařízení k síti nebo pro použití služby vzdálené správy (@Remote) přes internet.

  5. Rozhraní USB 2.0, typ B

    Tento port použijte pro připojení zařízení a počítače pomocí USB kabelu.
