Uživatelská příručkaIM CW2200

Názvy a funkce ovládacího panelu

Dotykový displej (chytrý ovládací panel), který zobrazuje jednotlivé obrazovky při ovládání zařízení, je označován jako „Ovládací panel“.

  • Na obou stranách ovládacího panelu jsou umístěny porty pro připojení externích zařízení a sloty pro vložení SD karty a USB úložiště.

  • LED indikátory umístěné na rámečku ovládacího panelu zobrazují stav zařízení, i když je displej vypnutý.

Dotykový displej / Rozhraní

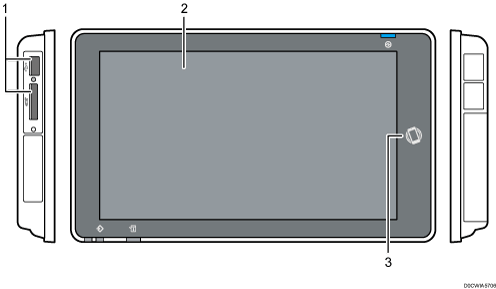

Číslovaná ilustrace ovládacího panelu.

  1. Sloty pro média

    Pro SD karty a USB úložiště. Můžete na ně uložit naskenovaná data nebo vytisknout na nich uložené soubory.

    • Používejte SD nebo SDHC karty s maximální kapacitou 32 GB. Paměťové karty SDXC nelze použít.

    • Používejte média s formátováním FAT16 nebo FAT32.

    • V zařízení není možné používat jisté druhy zařízení s pamětí flash a rozhraním USB.

    • Prodlužovací USB kabel, rozbočovač nebo čtečku karet nelze použít.

    • Pokud dojde během čtení dat z média k vypnutí zařízení nebo vyjmutí média, zkontrolujte data na médiu.

    • Pro bezpečné vyjmutím média ze slotu stiskněte napřed ikonu zobrazenou na displeji (/).

      Číslovaná ilustrace ovládacího panelu.

  2. Dotykový displej

    Zobrazuje domovskou obrazovku, obrazovky jednotlivých aplikací a zprávy. Ovládá se pomocí dotykových gest.

    Jak používat Domovskou obrazovku

    Intuitivní ovládání obrazovky pomocí prstů

  3. NFC tag

    Slouží k propojení zařízení a chytrého zařízení s RICOH Smart Device Connector.

    „Používání funkcí zařízení z mobilního zařízení“, uživatelská příručka (plná verze) v angličtině

    Přihlášení pomocí mobilního zařízení

Upozornění

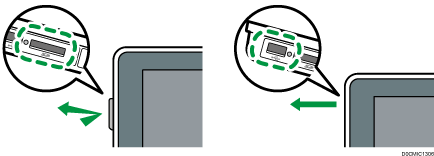

  • Sklon ovládacího panelu můžete upravit, aby se zlepšila čitelnost displeje. Při nastavování úhlu ovládacího panelu dávejte pozor, abyste si nepřiskřípli prsty.

  • Ilustrace hlavního zařízení

LED indikáory

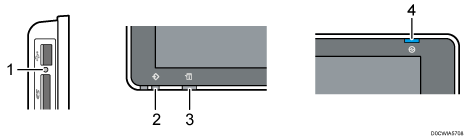

Číslovaná ilustrace ovládacího panelu.

  1. Indikátor přístupu na médium

    Bliká, probíhá-li čtení z SD karty nebo zápis na ni.

    Když zařízení používá SD kartu nebo USB úložiště, zařízení nevypínejte ani médium nevysunujte.

    • Pokud se při vložení SD karty do příslušného slotu kontrolka přístupu k médiu nerozsvítí, postupujte takto:

      • SD kartu vložte znovu.

      • SD karta může být poškozená. Obraťte se na obchod, ve kterém bylo zařízení zakoupeno.

  2. Indikátor vstupu dat

    Bliká, když zařízení přijímá data z tiskového ovladače.

  3. Indikátor stavu

    Ukazuje stav systému. Svítí, pokud dojde k chybě nebo dojde inkoust.

    Kontrola indikátorů, ikon a zpráv na ovládacím panelu

  4. Indikátor hlavního spínače

    Indikátor hlavního spínače se rozsvítí, když zapnete napájení. V režimu spánku pomalu bliká.
