Guia de noms i funcions dels components

Panell de control

Noms i funcions del panell de control

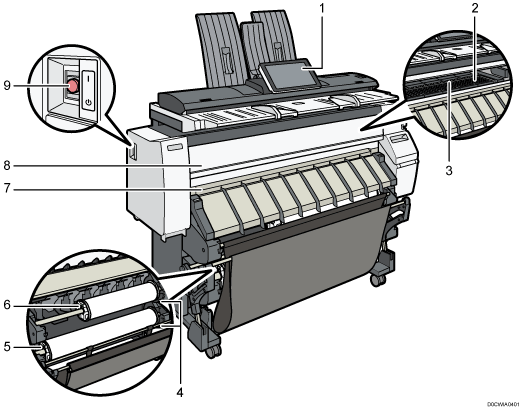

Cristall d'exposició

El paper se succiona i s'evita que quedi suspès en l'aire. Netegeu aquesta zona si el revers de la impressió s'embruta.

"Cleaning the Platen", User Guide (Full Version) en anglès

Ubicació de bypass de paper

Carregueu-hi paper quan copieu o imprimiu des de la ubicació de bypass de paper. Carregueu el paper amb la cara d'impressió cap amunt.

Botó de rebobinar

Premeu aquest botó per carregar la bobina de paper o per eliminar paper encallat.

Ubicació d'entrada de paper 2

Carregueu la bobina de paper aquí.

Ubicació d'entrada de paper 1

Carregueu la bobina de paper aquí.

Ubicació de sortida de paper

Les impressions surten per aquí.

Tapa frontal

Aquesta es la tapa de la ubicació de bypass de paper. Obriu aquesta tapa per copiar o imprimir desde la ubicació de bypass de paper, o per eliminar paper mal introduït.

Interruptor principal

Per fer funcionar la màquina, cal que l'interruptor principal estigui encès. Si no està encès, enceneu-lo.

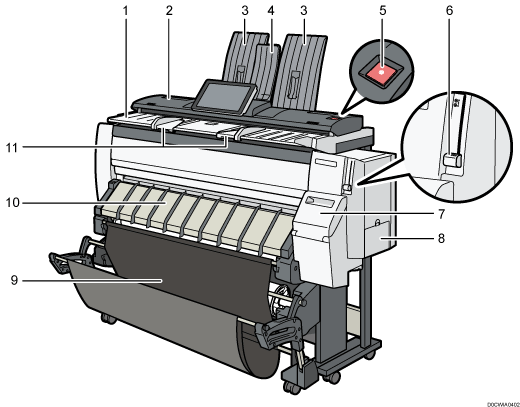

Taula d'originals

Col·loqueu els originals aquí amb la cara que voleu escanejar mirant avall.

Tapa d'originals

Obriu per retirar els originals encallats.

Apiladora d'originals

Els originals queden apilats aquí.

Suport de l'apiladora

Utilitzeu-lo per fer sortir originals per la part frontal.

Tecla [Atura escàner]

Utilitzeu-la si els originals s'inclinen durant l'alimentació o per cancel·lar l'escaneig durant l'alimentació d'un original.

Palanca de subjecció de paper

Aquesta palanca subjecta el paper que s'introdueix a la ubicació d'entrada de paper o a la ubicació de bypass de paper. Utilitzeu aquesta palanca per copiar o imprimir des de la ubicació de bypass, o per eliminar el paper mal alimentat.

Tapa del cartutx

Obriu per substituir cartutxos d'impressió.

Tapa de la unitat de recollida de tinta

Obriu aquesta tapa per sustituir la unitat de recollida de tinta. La tinta utilitzada per al manteniment es recull a la unitat de recollida de tinta.

Cistella de sortida

El paper lliurat s'apila aquí.

Tapa de l'ubicació d'entrada de paper

Obriu-la per carregar la bobina de paper a la ubicació d'entrada de paper o per treure el paper encallat.

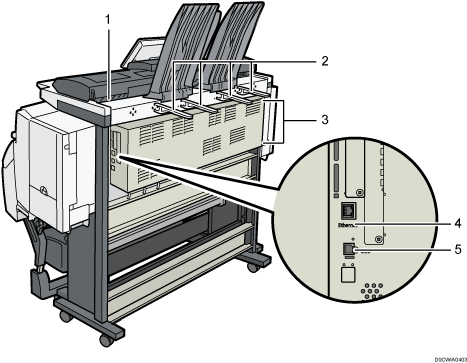

Guia de l'original

Ajusteu a l'amplada dels originals.

Sortida d'originals

Els originals es lliuren aquí.

Guia de sortida d'originals

Apila els originals subministrats a la sortida posterior.

Orificis de ventilació

Eviten el sobreescalfament. Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.

Interfície Ethernet

Utilitzeu el port per connectar la màquina a la xarxa o per usar el servei de gestió remota (@Remote) a Internet.

Interfície de Tipus B de l'USB 2.0

Utilitzeu el port per connectar la màquina i l'ordinador amb el cable USB.
