Wkładanie papieru do kasety na papier

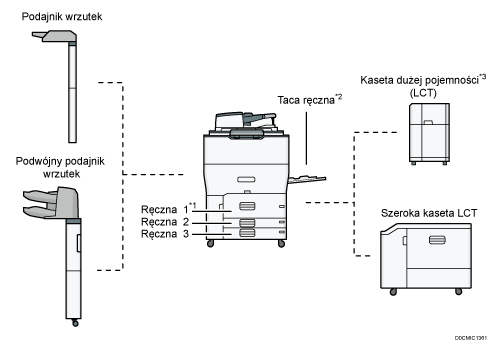

Metoda wkładania papieru zależy od typu kasety.
- Podczas wymieniania lub wyjmowania zaciętego papieru, należy uważać, żeby nie przyciąć ani poranić palców.
*1 Kasetę A3/11 × 17 można podłączyć.
*2 Można dołączyć kasetę prowadnicy papieru transparentowego.
*3 Jednostka rozszerzająca LCT może być dołączona.
Przed włożeniem papieru do kasety sprawdź, jakie rozmiary i typy papieru można w niej umieszczać, i potwierdź automatycznie wykrywany rozmiar papieru.
W przypadku wkładania papieru, którego rozmiar nie jest automatycznie wykrywany, określ rozmiar papieru w [Ustawienia kaset na papier] w obszarze [Narzędzia użytkownika].
W celu włożenia cienkiego, grubego lub innego specjalnego papieru określ typ lub grubość papieru w [Ustawienia kaset na papier] w obszarze [Ustawienia].
Sprawdź ustawienie papieru przed drukowaniem. Jeśli papier różni się od ustawień papieru, podczas drukowania wystąpi błąd niezgodności papieru.
Rozprostuj zwinięty i zdeformowany papier przed załadowaniem.
W przypadku wkładania papieru do tacy, w której pozostało tylko kilka kartek, może dojść do pobrania z tacy kilku kartek na raz. Wyjmij wszystkie kartki, przewertuj je, a następnie ponownie je włóż.
Możesz usłyszeć dźwięk trącego papieru. Nie jest to objaw awarii.
Nie układaj papieru w stos przekraczający tę liczbę.
Przekartkowanie papieru
Jeżeli do kasety wkładasz papier powlekany, etykiety lub gruby papier o gramaturze 150,1–300,0 g/m2 (55,1 lb Cover–165,0 lb Index), ważne jest, aby je wcześniej dokładnie przekartkować. Brak dokładnego przekartkowania papieru może spowodować zacięcia.
Poluzuj stos poprzez przerzucanie arkuszy.
Trzymając za krótsze końce zginaj stos w jedną i drugą stronę w celu utworzenia przestrzeni między arkuszami. Powtórz tę czynność kilka razy.
Upewnij się, że między arkuszami występuje przestrzeń.
Chwyć stos papieru dwiema rękami, a nastęnie stuknij dłuższą i krótszą krawędzią o płaską powierzchnię, aby wyrównać arkusze.
Ładowanie papieru do kasety 1
(głównie Europa i Azja)
Do kasety 1 można ładować jedynie papier w formacie A4
. Jeśli wydruk ma być wykonany na papierze w rozmiarze 81/2 × 11 pobranym z kasety 1, należy skontaktować się z przedstawicielem serwisu.
(głównie Ameryka Północna)
Do kasety 1 można ładować tylko papier o rozmiarze 81/2 × 11. Jeśli wydruk ma być wykonany na papierze o rozmiarze A4 z użyciem kasety 1, należy skontaktować się z przedstawicielem serwisu.
W przypadku, gdy załadowany papier z prawej strony kasety 1 kończy się, papier z lewej strony jest automatycznie przesuwany w prawą stronę. Nie wyjmuj kasety 1 w trakcie przesuwania papieru, poczekaj aż dzwięk w kasecie ucichnie.
Powoli wyjmuj kasetę na papier, aż do zatrzymania.
Ułóż prosto papier i włóż go stroną do drukowania skierowaną do dołu.
Jeśli wkładasz papier do prawej strony kasety, załaduj go tak, aby prawa krawędź przylagała do prawej strony kasety.
Jeśli wkładasz papier do lewej strony kasety, załaduj go tak, aby lewa krawędź przylagała do lewej strony kasety.
Podczas ładowania papieru po lewej stronie kasety załaduj co najmniej 30 arkuszy.
Wyciągnij kasetę do końca.
Zapełnij lewą część kasety
Nie układaj papieru w stos przekraczający tę liczbę.
Ostrożnie napełniaj papierem kasetę.
Określ typ i grubość papieru.
Papier można załadować nawet, jeśli kaseta 1 jest w danej chwili używana. Możliwe jest wyciągnięcie lewej połowy kasety podczas jej używania.
Ładowanie papieru do zespołu kasety A3/11 × 17
(głównie Europa i Azja)
Jeśli zespół kasety A3/11 × 17 zostanie przymocowany do Kasety 1, będzie zawierać tylko papier A3
. Jeśli wydruk ma być wykonany na papierze o formacie A4, B4 JIS, 11 × 17, 81/2 × 14 lub 81/2 × 11, należy skontaktować się z przedstawicielem serwisu.
(głównie Ameryka Północna)
W zespole kasety A3/11 × 17 można używać wyłącznie papieru o formacie 11 × 17. Jeśli wydruk ma być wykonany na papierze o formacie A3, A4, B4 JIS, 81/2 × 14 lub 81/2 × 11, należy skontaktować się z przedstawicielem serwisu.
Sprawdź, czy krawędzie papieru przylegają do prawej strony.
Sprawdź, czy papier w kasecie nie jest używany, a następnie wysuń ostrożnie kasetę aż się zatrzyma.
Ułóż prosto papier i włóż go stroną do drukowania skierowaną do dołu.
Nie układaj papieru w stos przekraczający tę liczbę.
Ostrożnie napełniaj papierem kasetę.
Określ typ i grubość papieru.
Wkładanie papieru do kasety 2 i 3
Każdy rodzaj papier jest ładowany w ten sam sposób.
W podanym poniżej przykładzie papier jest ładowany do kasety 2.
Sprawdź, czy krawędzie papieru przylegają do prawej strony.
Jeżeli kaseta na papier jest poruszana energicznie podczas wsuwania jej na miejsce, położenie ograniczników bocznych może ulec zmianie.
Gdy ładowana jest mała liczba arkuszy, należy uważać, aby nie dociskać ograniczników bocznych zbyt mocno. Jeżeli papier zostanie zbyt mocno ściśnięty przez ograniczniki, jego krawędzie mogą się pofałdować, papier może zostać nieprawidłowo załadowany lub, jeżeli jego gramatura jest pomiędzy 52,3-65,9 g/m2 (14,0-17,9 funtów dokumentowy), papier może się zmarszczyć.
Nie układaj papieru w stos przekraczający tę liczbę. Jeśli papier wystaje poza znacznik graniczny, drukowane obrazy mogą być przekrzywione lub może wystąpić zacięcie papieru.
Sprawdź, czy papier w kasecie nie jest używany, a następnie wysuń ostrożnie kasetę aż się zatrzyma.
Usuń załadowany papier.
Zwolnij blokadę ogranicznika bocznego.
Podczas naciskania dźwigni zwalniającej bocznego ogranicznika wysuń go na zewnątrz.
Podczas wciskania dźwigni zwalniającej na ograniczniku końcowym wysuń na zewnątrz ogranicznik końcowy.
Ułóż prosto papier i włóż go stroną do drukowania skierowaną do dołu.
Nie układaj papieru w stos przekraczający tę liczbę.
Delikatnie dostosuj ograniczniki boczne i ogranicznik końcowy do rozmiaru załadowanego papieru.
Upewnij się, że między papierem a ogranicznikami bocznymi i ogranicznikiem końcowym nie występuje odstęp.
Podczas ładowania cienkiego papieru należy zachować odstęp między papierem a każdym bocznym ograniczeniem wynoszący 0,5 mm. Jeśli odstęp jest zbyt szeroki, mogą wystąpić zagięcia.
Ponownie zablokuj ograniczniki.
Ostrożnie napełniaj papierem kasetę.
Określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Koperty można umieszczać w kasecie 2 i 3. Należy je wkładać z zachowaniem właściwej orientacji.
Ładowanie arkuszy z indeksami do kaset 2 i 3
Do ładowania arkuszy z indeksami należy zawsze używać opcjonalnego podajnika arkuszy.
Arkusze z indeksami należy ładować stroną z indeksem skierowaną do podajnika arkuszy z indeksami.
Naciskając dźwignię zwalniającą, wyreguluj położenie końcowego ogranicznika, tak aby podajnik arkuszy z indeksami pasował do materiału.
Przed rozpoczęciem drukowania określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Ładowanie papieru do tacy ręcznej
Tacę ręczną należy stosować do etykiet do naklejania, papieru półprzezroczystego oraz typów papieru, których nie można włożyć do kaset.
Maksymalna liczba arkuszy, którą można załadować jednocześnie, zależy od typu papieru.
Zalecane rozmiary i typy papieru

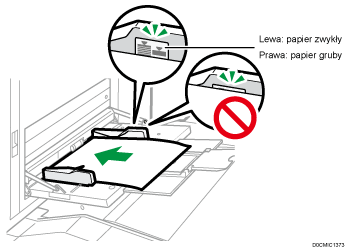

Nie układaj papieru w stos przekraczający tę liczbę. Jeśli papier będzie wystawał nad znacznik ograniczający, wydruki mogą być przekrzywione lub może dojść do zacięcia papieru.
Otwórz tacę ręczną.
W przypadku ładowania papieru o rozmiarze większym niż A4 lub 81/2 × 11 wyciągnij przedłużenie.
Włóż do urządzenia papier stroną drukowaną do góry tak daleko, jak to się da.
Przekartkuj arkusze przed ich załadowaniem, tak by kartki nie skleiły się ze sobą i nie zostały pobrane po kilka na raz.
Wkładając koperty lub papier firmowy, sprawdź orientację, ułożenie góra-dół lub umiejscowienie klapki.
Orientacja kopert i inne zalecenia
Ładowanie papieru o ustalonej orientacji lub papieru dwustronnego
Wyrównaj prowadnice do rozmiaru papieru.
Jeśli prowadnice nie są wyrównane do papieru, obraz może być przechylony lub może wystąpić złe podawanie papieru.
Podczas ładowania cienkiego papieru należy zachować odstęp między papierem a każdą prowadnicą papieru wynoszący 0,5 mm. Jeśli odstęp jest zbyt szeroki, mogą wystąpić zagięcia.
Określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Papier na tacy ręcznej lepiej ułożyć w orientacji
.Przy umieszczaniu papieru na tacy ręcznej poszczególne typy papieru mogą nie zostać odpowiednio rozpoznane. W takiej sytuacji należy usunąć papier, po czym ponownie umieścić go na tacy ręcznej.
Aby załadować papier, którego długość w poziomie przekracza 487,7 mm (19,20 cala), należy skorzystać z kasety na papier banerowy.
Ładowanie arkuszy z indeksami do tacy ręcznej
Ładując arkusze z indeksami, należy je wkładać tak, aby czoła indeksów skierowane były do góry.
Przed rozpoczęciem drukowania określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Ładowanie papieru do kasety na papier banerowy.
Kasetę na papier banerowy można przymocować do kasety bocznej. Umożliwia załadowanie do tacy ręcznej papieru o długości w poziomie wynoszącej 487,8 mm (19,21 cala) lub większej.
Jeśli nie zainstalowano kasety LCT ani szerokiej kasety LCT
Otwórz tacę ręczną.
Wyciągnij kasetę na papier banerowy.
Po wyciągnięciu kasety na papier banerowy unieś ją do punktu kliknięcia.
Unieś kasetę na papier banerowy do pozycji, w której jest ustawiona pod kątem mniej więcej 90 stopni do podłoża.
Otwórz przedłużenie.
Włóż do urządzenia papier stroną drukowaną do góry tak daleko, jak to się da.
Wyrównaj prowadnice do rozmiaru papieru.
Określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Jeśli zainstalowano kasetę LCT lub szeroką kasetę LCT
W tej procedurze dla przykładu zainstalowana jest kaseta LCT.
Otwórz tacę ręczną.
Wyciągnij kasetę na papier banerowy.
Otwórz przedłużenie.
Włóż do urządzenia papier stroną drukowaną do góry tak daleko, jak to się da.
W przypadku użycia papieru o długości większej niż 900 mm (35,44 cala), należy zwinąć koniec.
Umieść papier w tacy ręcznej lub kasecie na papier banerowy i zwiń go, aby stworzyć pętlę.
Wyrównaj prowadnice do rozmiaru papieru.
Określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Podczas ładowania papieru w kroku 4, nie należy dopuścić do pochwycenia zawiniętego w pętlę papieru przez górną część ogranicznika bocznego.
Zamykanie kasety na papier banerowy
Jeśli nie zainstalowano kasety LCT ani szerokiej kasety LCT
Lekko pociągnij przedłużenie, a następnie złóż je do urządzenia.
Unieś kasetę na papier banerowy w kierunku urządzenia do punktu kliknięcia, a następnie pochyl ją w przeciwną stronę.
Wepchnij kasetę na papier banerowy w celu jej ustawienia w oryginalnej pozycji.
Zamknij tacę ręczną.
Jeśli zainstalowano kasetę LCT lub szeroką kasetę LCT
W tej procedurze dla przykładu zainstalowana jest kaseta LCT
Lekko pociągnij przedłużenie, a następnie złóż je do urządzenia.
Wepchnij kasetę na papier banerowy w celu jej ustawienia w oryginalnej pozycji.
Zamknij tacę ręczną.
Ładowanie papieru do kasety dużej pojemności (LCT)
(głównie Europa i Azja)
Do kasety LCT można ładować jedynie papier w formacie A4. Gdy wydruk ma być wykonany na papierze w formacie 81/2 × 11 lub B5 JIS podawanym z kasety LCT, należy skontaktować się z przedstawicielem serwisu.
(głównie Ameryka Północna)
Kaseta LCD może pomieścić jedynie papier o rozmiarze 81/2 × 11. Jeśli wydruk ma być wykonywany na papierze o rozmiarze A4 lub B5 JIS z użyciem kasety LCT, należy skontaktować się z przedstawicielem serwisu.
Aby załadować papier A4, B4 JIS, 81/2 × 14 lub 81/2 × 11 wymagany jest opcjonalny moduł dodatkowy.
Sprawdź, czy krawędzie papieru są wyrównane do lewej strony.
Upewnij się, że papier w kasecie nie jest używany, po czym otwórz górną pokrywę kasety dużej pojemności.
Włóż papier do kasety stroną do zadrukowania skierowaną do góry.
Nie układaj papieru w stos przekraczający tę liczbę.
Naciśnij przycisk [Dół].
Przycisk miga, gdy dolna płyta przesuwa się w dół.
Załaduj papier, powtarzając kroki 2 i 3.
Zamknij pokrywę górną kasety LCT.
Określ typ i grubość papieru.
Ładowanie papieru do szerokiej kasety LCT
Przez dopasowanie ograniczników bocznych i ogranicznika tylnego możliwe jest załadowanie do szerokiej kasety dużej pojemności różnych rozmiarów papieru.
Sprawdź, czy krawędzie papieru są wyrównane do lewej strony.
Zaleca się używanie półprzezroczystego papieru o długich włóknach, a podczas ładowania kierunek papieru musi być zgodny z ułożeniem włókien.
Sprawdź, czy papier w kasecie nie jest używany, a następnie wysuń ostrożnie kasetę aż się zatrzyma.
Usuń załadowany papier.
Odkręć śruby utrzymujące w pozycji ograniczniki boczne.
Trzymając oznaczone części ograniczników bocznych, wysuń je na zewnątrz.
Naciskając przycisk zwalniający na ograniczniku końcowym, wysuń ogranicznik na zewnątrz.
Włóż papier do kasety stroną do zadrukowania skierowaną do góry.
Włóż stos papieru o wysokości ok. 5–10 mm (0,2–0,4 cala), korzystając z symbolu umieszczonego u dołu ogranicznika bocznego.
Upewnij się, że papier spoczywa na płytkach podpierających po obu stronach.
Wyrównaj papier względem lewego ogranicznika i wyrównaj krawędzie.
Płytki podpierające
Trzymając oznaczone części ograniczników bocznych, dopasuj ograniczniki do rozmiaru papieru.
Ułóż płaszczyznę papieru na występach na spodzie wewnętrznego ogranicznika bocznego. Upewnij się, że między papierem i ogranicznikami bocznymi nie ma odstępów.
Upewnij się, że pozycje na skali u góry obu ograniczników bocznych są niemal jednakowe. W przypadku ładowania papieru o zwykłym rozmiarze wyrównaj otwory śrub na ogranicznikach bocznych zgodnie oznaczeniem rozmiaru papieru.
Przytrzymaj wewnętrzny ogranicznik boczny i przykręć jego śrubę.
Przykręć przedni ogranicznik boczny w analogiczny sposób.
W razie potrzeby załaduj dodatkowe arkusze.
Nie układaj papieru w stos przekraczający tę liczbę.
Naciskając przycisk zwolnienia ogranicznika końcowego, ustaw go delikatnie zgodnie z rozmiarem załadowanego papieru.
Upewnij się, że między papierem a ogranicznikiem nie ma odstępu.
Ostrożnie wsuwaj kasetę na papier, aż do zatrzymania.
Jeśli dociśniesz papier zbyt mocno, jego pozycja może ulec zmianie, co spowoduje obniżenie jakości druku.
Określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Jeżeli ustawisz opcję Papier gruby 2 do 4, [P.powl:bł.przez.], [Papier powlekany: błyszczący], [Papier powlekany: matowy] lub [Papier na etykiety] w obszarze [Ustawienia kaset na papier], automatycznie włączony zostanie nadmuch powietrza, aby przekartkować papier ładowany do szerokiej kasety dużej pojemności. Przewachluj ten papier przed jego załadowaniem.
Do szerokiej kasety dużej pojemności można ładować koperty. Należy je wkładać z zachowaniem właściwej orientacji.
Ładowanie materiału kart do szerokiego LCT
Podczas ładowania arkuszy z indeksami należy podłączyć ogranicznik indeksu
Otwórz przednią pokrywę szerokiej kasety LCT, a następnie wyjmij ogranicznik arkuszy z indeksami.
Zamknij pokrywę przednią.
Sprawdź, czy papier w kasecie nie jest używany, a następnie wysuń ostrożnie kasetę aż się zatrzyma.
Ustaw ograniczniki boczne na rozmiar ładowanych arkuszy z indeksami i załaduj je.
Podłącz ogranicznik arkusza indeksu i delikatnie wyrównaj ogranicznik końcowy z załadowanym papierem, naciskając przycisk zwalniający ogranicznik końcowy.
Ostrożnie wsuwaj kasetę na papier, aż do zatrzymania.
Określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Zastąp ogranicznik arkusza indeksu po użyciu.
Ładowanie papieru o formacie pionowym od 100,0 mm do 139,2 mm w szerokim LCT
W przypadku ładowania papieru o długości pionowej 100,0 do 139,2 mm (3,94 do 5,48 cala) należy podłączyć ograniczniki boczne pocztówek.
Otwórz przednią pokrywę szerokiego LCT, usuń śruby z bocznych ograniczników pocztówki, a następnie wyjmij je.
Zamknij pokrywę przednią.
Sprawdź, czy papier w kasecie nie jest używany, a następnie wysuń ostrożnie kasetę aż się zatrzyma.
Wyrównaj wcięcie na spodzie ogranicznika bocznego pocztówek z oznaczeniem granicznym z łbem śruby na spodzie wewnętrznego ogranicznika bocznego.
Dopasuj otwór na górze bocznego ogranicznika pocztówek do występu na górze ogranicznika bocznego.
W analogiczny sposób dopasuj drugi ogranicznik boczny pocztówek do ogranicznika przedniego.
Zamocuj ograniczniki boczne pocztówek za pomocą śrub.
Dopasuj ogranicznik końcowy i ograniczniki boczne do żądnego rodzaju papieru i załaduj papier.
Ostrożnie wsuwaj kasetę na papier, aż do zatrzymania.
Określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Zastąp ograniczniki boczne pocztówek po użyciu.
Ładowanie pionowego lub większego papieru B5 do szerokiego LCT
Podczas ładowania papieru B5 JIS lub większego, dołącz podpory papieru.
Otwórz przednią pokrywę szerokiego LCT, usuń śruby z bocznych ograniczników pocztówki, a następnie wyjmij je.
Wyjmij podpórki papieru.
Zamontuj ograniczniki boczne pocztówki, a następnie zamknij przednią pokrywę szerokiego LCT.
Sprawdź, czy papier w kasecie nie jest używany, a następnie wysuń ostrożnie kasetę aż się zatrzyma.
Odkręć śruby utrzymujące w pozycji ograniczniki boczne.
Przesuń ogranicznik końcowy i ograniczniki boczne na zewnątrz.
Aby przesunąć ogranicznik końcowy, przesuń ogranicznik końcowy, naciskając jednocześnie przycisk zwalniający.
Przymocuj podpórki papieru, wpasowując rowek podpórek papieru w płyty podpierające ograniczniki.
Sprawdź, czy podpórki papieru i ograczniki boczne są połączone, przesuwając ograniczniki boczne.
Dopasuj ogranicznik końcowy i ograniczniki boczne do żądnego rodzaju papieru i załaduj papier.
Ostrożnie wsuwaj kasetę na papier, aż do zatrzymania.
Określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Po użyciu wymień podpórki papieru.
Ładowanie papieru do podajnika wrzutek
Nie umieszczaj niczego na czujniku ani nie zostawiaj na nim dokumentów. Może to spowodować nieprawidłowe rozpoznanie rozmiaru papieru lub zacięcie papieru.
Podczas użycia funkcji składania w Z papier z podajnika musi być tej samej wielkości co druki po ich złożeniu. Jeżeli papier w podajniku jest większy aniżeli arkusze składane w Z, może wystąpić zacięcie.
Nie należy używać papieru, na którym już drukowano za pomocą tego urządzenia.
Załaduj papier w sposób uporządkowany.
Nie układaj papieru w stos przekraczający tę liczbę.
Dopasuj prowadnice boczne do rozmiaru papieru.
Włóż papier zadrukowaną stroną do góy (czołem do góry).
Załaduj papier do podajnika wrzutek w tej samej orientacji, jak w przypadku kasety na papier.
Pozycja zszywania lub dziurkowania będzie znajdować się po lewej stronie papieru, patrząc na urządzenie.
Aby włożyć papier do podajnika wrzutek, wyrównaj orientację oryginałów w ADF zgodnie z ilustracją poniżej.
Podajnik wrzutek
ADF
Ładowanie papieru do podwójnego podajnika wrzutek
Nie umieszczaj niczego na czujniku ani nie zostawiaj na nim dokumentów. Może to spowodować nieprawidłowe rozpoznanie rozmiaru papieru lub zacięcie papieru.
Załaduj papier do Górna taca na wrzutki i Dolna taca na wrzutki w ten sam sposób. Opisano procedurę dla Górna taca na wrzutki.
Podczas naciskania dźwigni zwalniającej, wsuń boczne ograniczniki tak, aby wyrównały się do rozmiaru ładowanego papieru.
Załaduj papier w sposób uporządkowany.
W przypadku ładowania papieru o rozmiarze większym niż A4(81/2 × 11), należy wysunąć przedłużacz papieru.
Nie układaj papieru w stos przekraczający tę liczbę.
W razie potrzeby delikatnie dostosuj ograniczniki boczne do rozmiaru załadowanego papieru.
Przedłużacze papieru
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Włóż papier zadrukowaną stroną do góy (czołem do góry).
Włóż papier do dwutacowego podajnika wrzutek w tej samej orientacji, jak papier w kasecie na papier.
Pozycja zszywania lub dziurkowania będzie znajdować się po lewej stronie papieru, patrząc na urządzenie.
Aby załaować papier do podwójnego podajnika wrzutek, wyrównaj orientację oryginałów w podajniku ADF zgodnie z ilustracją poniżej.
Podwójny podajnik wrzutek
ADF
Określanie rozmiaru papieru niewykrywanego automatycznie
Naciśnij [Ustawienia] na ekranie głównym.
Naciśnij przycisk [Ustawienia kaset na papier].
Wybierz [Rozmiar papieru/typ papieru].
Naciśnij kasetę w celu ustawienia.
Naciśnij przycisk [Rozmiar papieru].
Aby określić tacę ręczną, naciśnij opcję [Rozmiar papieru: drukarka].
Rozmiar papieru w Kasecie 1 i kasecie dużej pojemności (LCT) jest stały i nie można go zmienić.
Wybierz jeden z rozmiarów papieru podany na wyświetlonej liście, a następnie naciśnij [OK].
Naciśnij przycisk [OK].
Po zakończeniu konfiguracji naciśnij [Ekran główny](
).
By ponownie użyć papier, którego rozmiar jest wykrywany automatycznie po użyciu papieru, którego rozmiar nie był wykrywany automatycznie, zmień ponownie ustawienia na Auto wykrywanie. By zmienić ponownie ustawienia na Auto wykrywanie, włóż ponownie papier, wykonaj kroki od 1 do 6, wybierz [Auto wykrywanie], a następnie naciśnij [OK].
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Naciśnij [Ustawienia] na ekranie głównym.
Naciśnij przycisk [Ustawienia kaset na papier].
Wybierz [Rozmiar papieru/typ papieru].
Naciśnij kasetę w celu ustawienia.
Naciśnij przycisk [Rozmiar papieru].
Aby określić tacę ręczną, naciśnij opcję [Rozmiar papieru: drukarka].
Rozmiar papieru w Kasecie 1 i kasecie dużej pojemności (LCT) jest stały i nie można go zmienić.
Wybierz [Niestandardowy] na wyświetlanej liście.
Naciśnij wartość w polu „A” lub „B”, a następnie wprowadź nową wartość.
Podaj wartości w zakresie "< >", a następnie naciśnij przycisk [Done].
Naciśnij trzy razy [OK].
Po zakończeniu konfiguracji naciśnij [Ekran główny]().
Określanie rodzaju papieru i ustawienia grubości
Jeśli ustawienia druku i włożony papier, który ma być użyty do druku nie odpowiadają sobie, występuje błąd dopasowania.
Przed rozpoczęciem drukowania sprawdź i skonfiguruj ustawienia papieru.
Przed zmianą ustawień potwierdź priorytet ustawień papieru do druku (priorytet sterownik drukarki lub panelu operacyjnego).
[Narzędzia użytkownika]
[Funkcje drukarki][System][Wejście/wyjście papieru][Priorytet ustawienia kasety]
W sterowniku drukarki
Sprawdź ustawienia kasety na papier i rodzaj papieru w sterowniku drukarki i upewnij się, że ustawienia odpowiadają włożonemu papierowi.
W panelu operacyjnym
Naciśnij [Ustawienia] na ekranie głównym.
Naciśnij przycisk [Ustawienia kaset na papier].
Wybierz [Rozmiar papieru/typ papieru].
Naciśnij kasetę w celu ustawienia.
Nacisnąć [Rodzaj papieru/Grubość].
Wybierz jeden z rodzajów papieru i jego grubość z wyświetlanej liasty, a następnie nacisnij [OK].
Naciśnij przycisk [OK].
Po zakończeniu konfiguracji naciśnij [Ekran główny]().
