Przewodnik po nazwach i funkcjach komponentów
- Nie należy blokować otworów wentylacyjnych urządzenia. Grozi to pożarem na skutek przegrzania wewnętrznych komponentów urządzenia.
ADF to w skrócie Automatyczny podajnik dokumentów.
Widok z przodu i z lewej strony
Automat. podajnik dokumentów (ADF)
Podajnik ADF należy umieścić na oryginałach znajdujących się na szybie ekspozycyjnej.
Jeśli w podajniku ADF zostanie umieszczony stos oryginałów, podajnik będzie automatycznie podawał oryginały pojedynczo.
Podajnik ADF skanuje jednocześnie obie strony oryginału.
Umieszczanie oryginału w automatycznym podajniku dokumentów (ADF)
Szyba ekspozycyjna
Oryginały należy umieścić stroną do kopiowania skierowaną do dołu.
Panel operacyjny
Przednia pokrywa
Należy ją otworzyć, aby wymienić pojemnik z tonerem.
Szuflada
Wyciągnij szufladę, jeżeli dojdzie do zacięcia papieru.
Kasety na papier (kasety 1-3)
Tutaj załaduj papier. Kaseta 1 jest podwójną kasetą, gdzie papier po lewej stronie jest automatycznie przenoszony na prawą stronę, gdy zaczyna brakować papieru.
Dolna przednia pokrywa
Otwórz, aby wymienić pojemnik na zużyty toner.
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Po wydrukowaniu dużej liczby kopii wiatrak wentylatora może działać jeszcze przez jakiś czas, by obniżyć temperaturę wewnątrz urządzenia.
Taca na kopie
Tutaj wyprowadzane są kopie, wydruki lub wiadomości faksowe.
Przełącznik zasilania głównego
W celu włączenia lub wyłączenia zasilania otwórz pokrywę głównego przełącznika zasilania i naciśnij go.
Czujnik obecności użytkownika
Wykrywa osobę zbliżającą się do urządzenia.
„Wybudzanie z trybu uśpienia po wykryciu użytkownika w pobliżu urządzenia”, Podręcznik użytkownika (pełna wersja) w języku angielskim
Widok z przodu i z prawej strony
Przedłużacz ADF
Pociągnij za przedłużenie, aby podeprzeć duży papier.
Prowadnice papieru
Po załadowaniu papieru do tacy ręcznej należy wyrównać położenie prowadnic do papieru.
Przedłużenie
Ładowanie papieru o rozmiarze większym niż A4
, 81/2 × 11 do tacy ręcznej wymaga wysunięcia przedłużenia.Taca ręczna
Tacę ręczną należy stosować do kopiowania lub drukowania na etykietach do naklejania, papierze półprzezroczystym oraz typach papieru, których nie można włożyć do kaset.
Górna prawa pokrywa
Należy otworzyć tę pokrywę po wystąpieniu zacięcia papieru.
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Po wydrukowaniu dużej liczby kopii wiatrak wentylatora może działać jeszcze przez jakiś czas, by obniżyć temperaturę wewnątrz urządzenia.

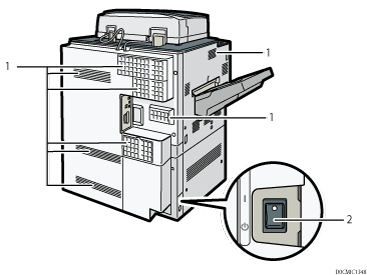

Widok z tyłu i z lewej strony
Otwory wentylacyjne
Zapobiegają przegrzaniu.
Po wydrukowaniu dużej liczby kopii wiatrak wentylatora może działać jeszcze przez jakiś czas, by obniżyć temperaturę wewnątrz urządzenia.
Przełącznik grzałki zapobiegającej wilgoceniu.
Zapobiega absorbowaniu wilgoci przez kasety. W przypadku wysokiej wilgotności i niskiej temperatury należy włączyć ten przełącznik w celu uniknięcia absorbowania wilgoci przez kasety i obniżenia jakości wydruku.
