Namen en functies van onderdelen
- De ventilatieopeningen van het apparaat mogen niet geblokkeerd zijn. Dit kan leiden tot brand omdat de interne onderdelen oververhit raken.
ADF staat voor automatische documentinvoer.
Aanzicht vanaf de voor- en linkerkant
Automatische documentinvoer (ADF)
Laat de ADF zakken over de originelen die op de glasplaat liggen.
Als u een stapel originelen in de ADF plaatst, zal de AFD automatisch de originelen één voor één invoeren.
De ADF scant beide zijden van een origineel tegelijk.
Een origineel in de automatische documentinvoer (ADF) plaatsen
Glasplaat
Plaats originelen hier met de bedrukte zijde naar beneden.
Bedieningspaneel
Voorpaneel
U kunt via deze opening de tonercartridge vervangen.
Lade
Trek de lade uit wanneer het papier vastloopt.
Papierlade (lade 1-3)
Hier plaatst u het papier in. Lade 1 is een tandemlade waar het papier aan de linkerkant automatisch naar rechts gaat wanneer het papier daar op is.
Voorpaneel onder
Open dit paneel om de tonerafvalfles te vervangen.
Ventilatieopening
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
Kopieerlade
Gekopieerd of afgedrukt papier en faxberichten worden hier afgeleverd.
Hoofdstroomschakelaar
Als u de stroom wilt in- of uitschakelen, opent u het klepje van de hoofdstroomschakelaar en drukt u op de hoofdstroomschakelaar.
Bewegingssensor
Detecteert personen die het apparaat naderen.
Aanzicht vanaf de voor- en rechterkant
ADF-verlengstuk
Trek dit verlengstuk uit om groot papier te ondersteunen.
Papiergeleiders
Als u papier in de handinvoer plaatst, zorg er dan voor dat de papiergeleiders tegen het papier aan staan.
Verlengstuk
Trek dit verlengstuk uit als u vellen die groter zijn dan A4
, 81/2 × 11 in de handinvoer plaatst.Handinvoer
Gebruik de handinvoer om op etiketten, halfdoorschijnend papier en papier te kopiëren of afdrukken dat niet in de papierladen kan worden geplaatst.
Paneel rechtsboven
Open dit paneel wanneer papier is vastgelopen.
Ventilatieopening
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.

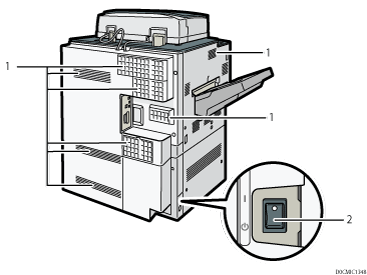

Aanzicht vanaf de achter- en linkerkant
Ventilatieopening
De ventilatieopeningen zorgen ervoor dat het apparaat niet oververhit raakt.
Nadat u grote hoeveelheden hebt afgedrukt, kan de ventilator langer blijven draaien om de temperatuur in het apparaat te verlagen.
Schakelaar voor antivochtigheidsverwarmer
Voorkomt dat de laden vocht opnemen. Als de vochtigheid hoog is en de temperatuur laag, zet u deze schakelaar aan om te voorkomen dat de papierladen vocht opnemen. Dit voorkomt een afname van de afdrukkwaliteit.
