Papír behelyezése a papíradagoló tálcába

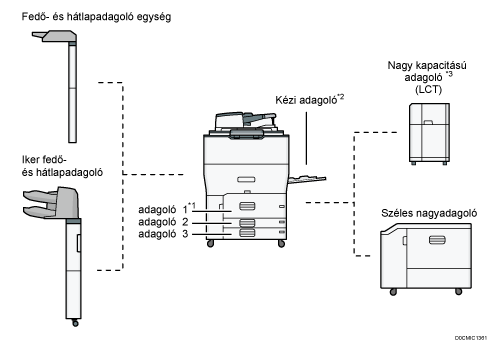

A papír behelyezési módszere az adagolótálcák típusnak függvényében eltérő.
- A papír cseréje, illetve az elakadt papír eltávolítása közben vigyázzon az ujjaira, nehogy beszoruljanak, vagy megsérüljenek.
*1 Az A3/11 × 17-es adagolóegység csatlakoztatható.
*2 A szalagpapír-vezető adagoló csatlakoztatható.
*3 A nagykapacitású lapadagoló hosszabbítóegysége csatlakoztatható.
Mielőtt papírt helyez egy papíradagolóba, ellenőrizze, hogy az adott méretű és típusú papír behelyezhető-e az adott papíradagolóba és azt, hogy milyen papírméret észlelése történik meg automatikusan.
Ha olyan papírt tölt be, amelynek méretét a készülék nem észleli automatikusan, határozza meg a papír méretét az [Adagoló/Papír beállításai] alatt a [Felhasználói eszközök] menüpontban.
Vastag vagy más különleges papír betöltéséhez adja meg a papír típusát vagy vastagságát az [Adagoló/Papír beállításai] alatt a [Beállítások] menüpontban.
Nyomtatás előtt ellenőrizze a papírbeállításokat. Ha a papír eltér a beállítottól, akkor nyomtatáskor eltérési hiba jelentkezik.
Betöltés előtt simítsa ki a hullámos vagy gyűrött papírt.
Ha olyan papíradagoló tálcára helyez papírt, ahol már van néhány papírlap, az adagolóból a készülék egyszerre több papírlapot húzhat be. Vegye ki az összes lapot, pörgesse át őket, majd helyezze őket újra be.
Papírsúrlódási hangot hallhat. Ez nem a készülék hibás működését jelzi.
Ne tegyen be papírt a maximális jelzés fölé.
A papír átmozgatása
Ha fényes papírt, címkepapírt vagy 150,1–300 g/m2 (55,1 lb. fedőlap–165 lb. Index) súlyú vastag papírt tölt be, akkor feltétlenül pörgesse át megfelelően a lapokat. A nem megfelelő átmozgatás következménye papírelakadás lehet.
Lazítsa föl a köteget a lapok átpörgetésével.
A keskenyebb végeinél fogva hajlítsa a köteget előre-hátra, hogy a lapok elváljanak egymástól. Ezt a műveletet többször ismételje.
Ellenőrizze, hogy a lapok szétváltak egymástól.
Tartsa a papírköteget a két kezével, és az elegyengetéséhez ütögesse a papír hosszú és rövid élét egy lapos felületnek.
Papír betöltése az 1. adagolóba
(főleg Európa és Ázsia)
Az 1. adagolóba csak A4
méretű papír helyezhető. Ha 81/2 × 11 méretű papírra kíván nyomtatni az 1. adagolóból, lépjen kapcsolatba a szerviz képviselőjével.
(főleg Észak-Amerika)
Az 1. adagolóba csak 81/2 × 11 papír tölthető. Ha A4 méretű papírra kíván nyomtatni az 1. adagolóból, vegye fel a kapcsolatot a szervizképviselettel.
Amikor az 1. papíradagoló jobb oldalába töltött papír elfogy, a bal oldalon lévő papírt a készülék automatikusan átemeli a jobb oldalra. Ne húzza ki az 1. adagolót a papír átmozgatása közben; várjon, amíg az adagolóban már nem hallható az átmozgatás zaja.
Lassan húzza ki ütközésig a papíradagolót.
Igazítsa egymásra a papírokat, és töltse be nyomtatási oldalukkal lefelé.
Ha az adagoló jobb oldalába tölti be a papírt, úgy töltse be, hogy a jobb élét az adagoló jobb oldalához tolja.
Ha az adagoló bal oldalába tölti be a papírt, úgy töltse be, hogy a bal élét az adagoló bal oldalához tolja.
Amikor a papírt az adagoló bal oldalába tölti, töltsön be legalább 30 lapot.
Az egész papíradagoló kihúzva
A papíradagoló bal oldala kihúzva
Ne tegyen be papírt a maximális jelzés fölé.
Lassan nyomja be teljesen a papíradagolót.
Adja meg a papír típusát és vastagságát.
Papírt akkor is tölthet be, ha az 1. papíradagoló használatban van. Az adagoló bal fele kihúzható a 1. papíradagoló használata közben.
Papír behelyezése az A3/11 × 17 adagolóegységbe
(főleg Európa és Ázsia)
Ha csatlakoztatja az A3/11 × 17-es adagolóegységet az 1. adagolóhoz, abba utána csak A3-as
papírt tud tölteni. Ha A4, B4 JIS, 11 × 17, 81/2 × 14 vagy 81/2 × 11 méretű papírra szeretne nyomtatni, vegye fel a kapcsolatot a szerviz képviselőjével.
(főleg Észak-Amerika)
Az A3/11 × 17 adagolóegységbe csak 11 × 17 méretű papír tölthető. Amennyiben A3, A4, B4 JIS, 81/2 × 14, illetve 81/2 × 11méretű papírra szeretne nyomtatni, vegye fel a kapcsolatot a szervizképviselettel.
Ügyeljen rá, hogy a papírlapok szélei a jobb oldalhoz illeszkedjenek.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Igazítsa egymásra a papírokat, és töltse be nyomtatási oldalukkal lefelé.
Ne tegyen be papírt a maximális jelzés fölé.
Lassan nyomja be teljesen a papíradagolót.
Adja meg a papír típusát és vastagságát.
Papír betöltése a 2. és 3. adagolóba
Mindegyik adagolóba azonos módon kell behelyezni a papírokat.
A következő példában a papír a 2. adagolóba kerül betöltésre.
Ügyeljen rá, hogy a papírlapok szélei a jobb oldalhoz illeszkedjenek.
Ha a papíradagolót erővel tolja be a helyére, az adagoló oldalsó vezetői elcsúszhatnak.
Kis számú lap betöltése esetén ne nyomja össze túl szorosan az oldalsó vezetőket. Ha az oldalsó vezetők túl szorosra vannak állítva, a papír ferdén kerülhet behúzásra, illetve szélei meggyűrődhetnek, valamint ha a papír súlya 52,3–65,9 g/m2 (finom írólap) között van, akár össze is gyűrődhet.
Ne tegyen be papírt a maximális jelzés fölé. Ha a maximális jelzésen felül helyez be papírt, a készülék ferdén nyomtathatja ki a képeket, vagy elakadhat a papír.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Ha papír található a papíradagolóban, vegye ki.
Oldja ki a reteszt a hátsó papírvezetőnél.
Az oldalsó vezető kioldókarjának lenyomva tartása közben csúsztassa kifelé a vezetőket.
A hátsó vezető kioldókarjának összefogása közben csúsztassa kifelé a hátsó vezetőt.
Igazítsa egymásra a papírokat, és töltse be nyomtatási oldalukkal lefelé.
Ne tegyen be papírt a maximális jelzés fölé.
Igazítsa a végső és oldalsó papírvezetőket óvatosan a betöltött papírhoz.
Ügyeljen arra, hogy ne maradjon hely a papír és az oldalsó, illetve a hátsó papírvezető között.
Vékony papír betöltésekor tartsa a papír és az összes papírvezető közötti rés távolságát 0,5 mm-en belül. Ha a rés túl széles, a papír meggyűrődhet.
Zárja vissza az oldalsó vezetőket.
Lassan nyomja be teljesen a papíradagolót.
Adja meg a papír típusát és vastagságát.
Papírtípus és -vastagság beállítások megadása
Amikor olyan méretű papírt tölt be, amelyet a készülék nem észlel automatikusan, adja meg a papír méretét.
A 2–3. adagolóba lehet borítékokat helyezni. Boríték betöltésekor ügyeljen a helyes tájolásra.
Füles (regiszteres) lapok betöltése a 2. és 3. adagolóba
Füles lap betöltése esetén mindig használja a regiszteres lapok választható tartóját.
A füles lapot úgy töltse be, hogy a füles oldal a regiszteres lap tartó felé nézzen.
A kioldókar megnyomásakor állítsa a hátsó papírvezető helyzetét úgy, hogy a regiszteres lapok tartója illeszkedjen a füles laphoz.
A nyomtatás megkezdése előtt adja meg a papír típusát és vastagságát.
Papírtípus és -vastagság beállítások megadása
Amikor olyan méretű papírt tölt be, amelyet a készülék nem észlel automatikusan, adja meg a papír méretét.
Papír behelyezése a kézi adagolóba
A kézi adagoló használatával másolhat öntapadós matricára, átlátszó papírra, illetve olyan egyéb papírtípusokra, amelyek nem helyezhetők be a lapadagolókba.
Az egyidejűleg adagolható lapok maximális számát a papírtípus határozza meg.
Ajánlott papírméretek és papírtípusok

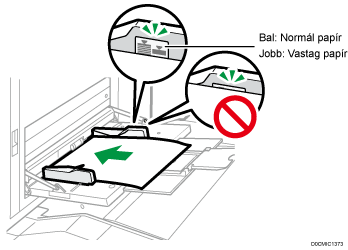

Ne tegyen be papírt a maximális jelzés fölé. Ha a maximális jelzésen felül tölt be papírt, a készülék ferdén nyomtathatja ki a képeket, vagy elakadhat a papír.
Nyissa ki a kézi adagolót.
Húzza ki a hosszabbítót, ha A4-nél vagy 81/2 x 11-nél nagyobb papírt tölt be.
A papírt azzal az oldallal felfelé helyezze teljesen a készülékbe, amelyre nyomtatni szeretne.
A lapokat behelyezés előtt pörgesse át, hogy ne tapadjon össze több papírlap, és azokat a készülék ne húzza be egyszerre.
Borítékok vagy fejléces lapok behelyezésekor ellenőrizze a tájolást, a lapok felső és hátsó oldalát vagy a zárófülek helyzetét.
Igazítsa a papírvezetőket a papírmérethez.
Ha a papírvezetők nincsenek szorosan a papírhoz állítva, a képek aszimetrikusak lehetnek, vagy a készülék hibásan adagolhatja a papírt.
Vékony papír betöltésekor tartsa a papír és az összes papírvezető közötti rés távolságát 0,5 mm-en belül. Ha a rés túl széles, a papír meggyűrődhet.
Adja meg a papír típusát és vastagságát.
Papírtípus és -vastagság beállítások megadása
Amikor olyan méretű papírt tölt be, amelyet a készülék nem észlel automatikusan, adja meg a papír méretét.
Papír betöltéséhez a kézi adagoló tálcába jobb, ha a papírt
tájolással helyezi be.Egyes papírtípusokat esetleg a készülék nem ismer föl megfelelően a kézi adagolóból. Ilyen esetben vegye ki a papírt és helyezze be újra a kézi adagolóba.
Vízszintesen 487,7 mm-nél hosszabb papír betöltéséhez a szalagpapír-vezető adagoló szükséges.
Füles elválasztó betöltése a kézi adagolóba
Füles elválasztó betöltésekor a fülek a jobb oldalra legyenek.
A nyomtatás megkezdése előtt adja meg a papír típusát és vastagságát.
Papírtípus és -vastagság beállítások megadása
Amikor olyan méretű papírt tölt be, amelyet a készülék nem észlel automatikusan, adja meg a papír méretét.
Automatikusan nem észlelt papírméret megadása
Egyéni méretű papír megadása a kezelőpanel segítségével
Papír betöltése a szalagpapír-vezető adagolóba
A szalagpapír-vezető tálca a kézi adagolóhoz csatlakoztatható. Ezzel 487,8 mm-es (19,21 hüvelykes) vagy nagyobb szélességű papírt tud betölteni a kézi adagolóba.
Ha sem az LCT (nagyadagoló), sem a széles LCT nincs felszerelve
Nyissa ki a kézi adagolót.
Húzza ki a szalagpapír-vezető adagolót.
A szalagpapír-vezető adagoló kihúzása után emelje fel kattanásig.
Addig emelje a szalagpapír-vezető adagolót, amíg kb. 90 fokot nem zár be a talajjal.
Nyissa ki a hosszabbítót.
A papírt azzal az oldallal felfelé helyezze teljesen a készülékbe, amelyre nyomtatni szeretne.
Igazítsa a papírvezetőket a papírmérethez.
Adja meg a papír típusát és vastagságát.
Papírtípus és -vastagság beállítások megadása
Amikor olyan méretű papírt tölt be, amelyet a készülék nem észlel automatikusan, adja meg a papír méretét.
Ha az LCT (nagyadagoló) vagy a széles LCT fel van szerelve
Ezt a folyamatot példaként a felszerelt LCT-vel magyarázzuk meg.
Nyissa ki a kézi adagolót.
Húzza ki a szalagpapír-vezető adagolót.
Nyissa ki a hosszabbítót.
A papírt azzal az oldallal felfelé helyezze teljesen a készülékbe, amelyre nyomtatni szeretne.
Ha olyan papírt használ, amely 900 mm-nél hosszabb, tekerje fel a végét.
Helyezze a papírt a kézitálcába vagy a banner (reklámcsik) papír vezetőtálcába, és tekerje fel, hogy egy hurkot alakítson ki.
Igazítsa a papírvezetőket a papírmérethez.
Adja meg a papír típusát és vastagságát.
Papírtípus és -vastagság beállítások megadása
Amikor olyan méretű papírt tölt be, amelyet a készülék nem észlel automatikusan, adja meg a papír méretét.
Amikor a 4. lépésben betölti a papírt, vigyázzon, nehogy a feltekert papír beakadjon az oldalsó korlát tetejére.
A szalagpapír-vezető adagoló bezárása
Ha sem az LCT (nagyadagoló), sem a széles LCT nincs felszerelve
Óvatosan húzza felfelé a hosszabbítót, majd hajtsa a gépbe.
Emelje a szalagpapír-vezető adagolót kattanásig felfelé, a gép felé, majd döntse az ellenkező oldalra.
Nyomja a szalagpapír-vezető adagolót az eredeti helyére.
Zárja be a kézi adagolót.
Ha az LCT (nagyadagoló) vagy a széles LCT fel van szerelve
Ezt a folyamatot példaként a felszerelt LCT-vel magyarázzuk meg
Óvatosan húzza felfelé a hosszabbítót, majd hajtsa a gépbe.
Nyomja a szalagpapír-vezető adagolót az eredeti helyére.
Zárja be a kézi adagolót.
Papír betöltése a nagy kapacitású adagolóba (LCT)
(főleg Európa és Ázsia)
A nagykapacitású adagolóba csak A4 méretű papír tölthető. Amennyiben 81/2 × 11 vagy B5 JIS méretű papírra szeretne nyomtatni a nagy kapacitású adagolóból, vegye fel a kapcsolatot a szervizképviselettel.
(főleg Észak-Amerika)
A nagykapacitású adagolóba csak 81/2 × 11 papír tölthető. Ha A4 vagy B5 JIS méretű papírra szeretne nyomtatni a nagy kapacitású adagolóból, vegye fel a kapcsolatot a szervizképviselettel.
A4, B4 JIS, 81/2 × 14, illetve 81/2 × 11 méretű papír betöltéséhez bővítő egység szükséges.
Ellenőrizze, hogy a papírszélek a bal oldalra legyenek igazítva.
Ellenőrizze, hogy a készülék nem használja-e a papíradagolóban lévő papírt, és nyissa ki a nagykapacitású adagoló tetejét.
Helyezzen papírt a tálcába (nyomtatási oldalukkal felfelé).
Ne tegyen be papírt a maximális jelzés fölé.
Nyomja meg a [Le] gombot.
A gomb villog, míg az alsó lemez lefelé mozog.
Töltse be a papírt a 2. és a 3. lépés megismétlésével.
Zárja vissza a nagykapacitású adagoló (LCT) fedelét.
Adja meg a papír típusát és vastagságát.
Papír betöltése a széles nagykapacitású adagolóba
Az oldalsó és a hátsó papírvezető helyzetének módosításával különféle méretű papírokat tölthet be a széles LCT-be.
Ellenőrizze, hogy a papírszélek a bal oldalra legyenek igazítva.
Áttetsző papír betöltésekor mindig használjon hosszanti rostos papírt, és a papírirányt a rostszálak szerint állítsa be.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Ha papír található a papíradagolóban, vegye ki.
Távolítsa el az oldalsó papírvezetőket rögzítő csavarokat.
Húzza ki az oldalsó papírvezetőket a címkézett részeiknél fogva.
A hátsó papírvezető gombjának nyomása közben csúsztassa kifelé a hátsó papírvezetőt.
Helyezzen papírt a tálcába (nyomtatási oldalukkal felfelé).
Töltsön be egy kb. 5–10 mm magas papírköteget az oldalsó papírvezető alján lévő jelet használva segítségként.
Ügyeljen arra, hogy a papír mindkét oldalon a papírvezetőkön feküdjön.
A papír legyen egy szintben a bal oldali papírvezetővel, és rendezze el a papírok élét.
Papírvezető
Az oldalsó papírvezetőket a címkézett részüknél megfogva állítsa a papírvezetőket a papírmérethez.
Úgy állítsa a papírt, hogy egy szintben legyen a papírvezető belső szélén alul lévő kiemelkedésekkel. Ügyeljen arra, hogy ne legyen hely a papír és az oldalsó papírvezetők között.
Ellenőrizze, hogy a két oldalsó papírvezető tetején lévő mutató helyzete közel azonos legyen. Normál méretű papír betöltésekor igazítsa az oldalsó papírvezetőkön lévő furatokat a papírméret-jelölőhöz.
Fogja a belső oldalsó papírvezetőt, majd rögzítse hozzá a csavarokat.
Rögzítse az első oldalsó papírvezetőt hasonló módon.
Szükség esetén töltsön be további lapokat.
Ne tegyen be papírt a maximális jelzés fölé.
Igazítsa óvatosan a hátsó papírvezetőt a betöltött papírhoz, miközben nyomva tartja a hátsó papírvezető kioldó gombját.
Ügyeljen arra, hogy ne legyen hely a papír és a hátsó papírvezető között.
Óvatosan csúsztassa teljesen vissza az adagolót.
Ha túl erősen nyomja vissza a helyére a papíradagolót, a papír elmozdulhat, és a nyomtatás kevésbé pontos lehet.
Adja meg a papír típusát és vastagságát.
Papírtípus és -vastagság beállítások megadása
Amikor olyan méretű papírt tölt be, amelyet a készülék nem észlel automatikusan, adja meg a papír méretét.
Ha a [Műnyomó papír: magasfényű] alatt a 2. vastag papír értékét a [Műnyomó papír: fényes], a [Műnyomó papír: matt], a [Címkepapír] vagy az [Adagoló/Papír beállításai] valamelyikére állítja, a készülék automatikusan levegőt fúj be a széles nagy kapacitású adagolóba töltött papír átforgatásához. Betöltés előtt pörgesse át a papírt.
A széles LCT-be tölthetők borítékok. Boríték betöltésekor ügyeljen a helyes tájolásra.
Füles papír betöltése a széles nagykapacitású lapadagolóba
Füles papír betöltésénél csatlakoztassa a lapvezetőkorlátot.
Nyissa ki a széles LCT elülső oldalát, majd vegye ki a füleslap-vezető korlátot.
Csukja be az elülső fedelet.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Állítsa az oldalsó papírvezetőket a betöltendő füles papír méretéhez, majd helyezze be a lapokat.
Csatlakoztassa a füleslap-vezető korlátot, majd igazítsa óvatosan a betöltött papírhoz a hátsó papírvezetőt, miközben nyomva tartja a hátsó papírvezető kioldógombját.
Óvatosan csúsztassa teljesen vissza az adagolót.
Adja meg a papír típusát és vastagságát.
Papírtípus és -vastagság beállítások megadása
Amikor olyan méretű papírt tölt be, amelyet a készülék nem észlel automatikusan, adja meg a papír méretét.
Használat után helyezze vissza a füleslap-vezető korlátot.
100,0 mm és 139,2 mm közötti hosszúságú papír betöltése a széles LCT-be
100,0–139,2 mm (3,94–5,48 hüvelyk) hosszúságú papír betöltésénél csatlakoztassa az oldalsó levelezőlap-vezetőket.
Nyissa fel a széles LCT elülső fedelét, távolítsa el a csavarokat az oldalsó levelezőlap-vezetőkről, és vegye ki őket.
Csukja be az elülső fedelet.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Illessze a képeslap oldalsó papírvezető alján levő bemélyedést a belső oldalsó papírvezető csavarján látható határoló jelzéshez.
Illessze a képeslap oldalsó papírvezető tetején levő lyukat az oldalsó papírvezető tetején található kitüremkedéshez.
Ugyanígy állítsa be a másik képeslap oldalsó papírvezetőt az első oldalsó papírvezetőhöz.
Rögzítse a képeslap oldalsó papírvezetőket a csavarokkal.
Illessze a hátsó papírvezetőt és az oldalsó papírvezetőket a betöltendő papír méretéhez, majd töltse be a papírt.
Óvatosan csúsztassa teljesen vissza az adagolót.
Adja meg a papír típusát és vastagságát.
Papírtípus és -vastagság beállítások megadása
Amikor olyan méretű papírt tölt be, amelyet a készülék nem észlel automatikusan, adja meg a papír méretét.
Használat után helyezze vissza a képeslap oldalsó papírvezetőket.
B5-ös függőleges vagy nagyobb papír betöltése a széles LCT-be
B5 JIS vagy nagyobb papír betöltésekor csatlakoztassa a papírmegtámasztókat.
Nyissa fel a széles LCT elülső fedelét, távolítsa el a csavarokat az oldalsó levelezőlap-vezetőkről, és vegye ki őket.
Vegye ki a papírmegtámasztókat.
Tegye vissza az oldalsó levelezőlap-vezetőket, majd zárja be a széles LCT elülső fedelét.
Győződjön meg arról, hogy a papíradagolóban lévő papírt a készülék nem használja, majd húzza ki óvatosan az adagolót ütközésig.
Távolítsa el az oldalsó papírvezetőket rögzítő csavarokat.
Csúsztassa a hátsó papírvezetőt és az oldalsó papírvezetőket kifelé.
A hátsó papírvezető elcsúsztatásához mozgassa a hátsó papírvezetőt, miközben nyomva tartja a kioldógombot.
Csatlakoztassa a papírmegtámasztókat úgy, hogy a papírmegtámasztók hornyait beleilleszti a lapvezetők támasztólapjaiba.
Ellenőrizze a papírmegtámasztók és az oldalsó lapvezetők csatlakozását az oldalsó lapvezetők mozgatásával.
Illessze a hátsó papírvezetőt és az oldalsó papírvezetőket a betöltendő papír méretéhez, majd töltse be a papírt.
Óvatosan csúsztassa teljesen vissza az adagolót.
Adja meg a papír típusát és vastagságát.
Papírtípus és -vastagság beállítások megadása
Amikor olyan méretű papírt tölt be, amelyet a készülék nem észlel automatikusan, adja meg a papír méretét.
Használat után cserélje ki a papírmegtámasztókat.
Papír betöltése a fedő-/hátlapadagolóba
Ne hagyjon papírokat az érzékelőn, és ne helyezzen oda más tárgyakat sem. Ez a papírméret helytelen beolvasását vagy papírelakadást eredményezhet.
A Z-hajtás funkció használata esetén a fedő-/hátlapadagolóban lévő papír méretének egyeznie kell a nyomatok hajtás utáni méretével. Ha a fedő-/hátlapadagolóban található papír nagyobb, mint a Z-hajtogatás lapjai, a papír elakadhat.
Ne használjon olyan papírt, amelyre már nyomtattak ezzel a készülékkel.
Rendezetten töltse be a papírt.
Ne tegyen be papírt a maximális jelzés fölé.
Igazítsa az oldalsó papírvezetőket a papír méretéhez.
A papírt a nyomtatott (elülső) oldallal felfelé töltse be.
A fedő-/hátlapadagolóba a papírt a papíradagolóval megegyező tájolásban töltse be.
A géppel szembefordulva nézve a tűzőkapocs vagy a lyukasztás a papír bal oldalára kerül.
Papír fedő-/hátlapadagolóba töltéséhez az alábbi módon igazítsa az automatikus adagolóban lévő eredeti példányok tájolását.
Fedő- és hátlapadagoló egység
ADF (automatikus eredeti dokumentumadagoló)
Papír betöltése a kettős fedő-/hátlapadagolóba
Ne hagyjon papírokat az érzékelőn, és ne helyezzen oda más tárgyakat sem. Ez a papírméret helytelen beolvasását vagy papírelakadást eredményezhet.
Töltse be a papírt a Fedő-/hátl.ad.fent és a Fedő-/hátl.ad.lent (a felső és az alsó fedő- és hátlapadagoló) rekeszeibe ugyanazon a módon. Itt a Fedő-/hátl.ad.fent (felső fedő- és hátlapadagoló) példájával írjuk le az eljárást.
A feloldó kar lenyomva tartása mellett csúsztassa az oldalsó papírvezetőket a betölteni kívánt papír méretéhez.
Rendezetten töltse be a papírt.
Ha A4 (81/2 × 11) méretnél nagyobb papírt helyez be, húzza ki a hosszabbító kart.
Ne tegyen be papírt a maximális jelzés fölé.
Szükség esetén igazítsa az oldalsó papírvezetőket óvatosan a betöltött papírhoz.
Papírvezetők
Amikor olyan méretű papírt tölt be, amelyet a készülék nem észlel automatikusan, adja meg a papír méretét.
A papírt a nyomtatott (elülső) oldallal felfelé töltse be.
Az iker fedő-/hátlapadagolóba töltött papír tájolása egyezzen a papíradagolóba töltött papíréval.
A géppel szembefordulva nézve a tűzőkapocs vagy a lyukasztás a papír bal oldalára kerül.
Papír iker fedő-/hátlapadagolóba töltéséhez az alábbi tájolással legyenek az eredeti példányok az automatikus adagolóban.
Iker fedő-/hátlapadagoló
ADF (automatikus eredeti dokumentumadagoló)
Automatikusan nem észlelt papírméret megadása
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg az [Adagoló/Papír beállításai] gombot.
Nyomja meg a [Papírméret/Papírtípus] gombot.
Nyomja meg a kívánt tálca gombját.
Nyomja meg a [Papírméret] gombot.
A kézi adagoló beállításához nyomja meg a [Papírméret: nyomtató] gombot.
Az 1. lapadagoló és a nagy kapacitású lapadagoló (LCT) mérete fix, és nem módosítható.
Válasszon egy papírméretet a megjelenő listából, majd nyomja meg az [OK] gombot.
Nyomja meg az [OK] gombot.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő](
) gombot.
Automatikusan észlelhető papír használatához automatikusan nem észlelhető papír használata után állítsa vissza a beállítást Automatikus felismerés értékre. Az Automatikus felismerés beállításának helyreállításához töltse be újra a papírt, haladjon végig az 1–6. lépéseken, válassza ki az [Automatikus felismerés] lehetőséget, majd nyomja meg az [OK] gombot.
Egyéni méretű papír megadása a kezelőpanel segítségével
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg az [Adagoló/Papír beállításai] gombot.
Nyomja meg a [Papírméret/Papírtípus] gombot.
Nyomja meg a kívánt tálca gombját.
Nyomja meg a [Papírméret] gombot.
A kézi adagoló beállításához nyomja meg a [Papírméret: nyomtató] gombot.
Az 1. lapadagoló és a nagy kapacitású lapadagoló (LCT) mérete fix, és nem módosítható.
Nyomja meg a megjelenő lista [Egyéni] gombját.
Nyomja meg az értéket az „A” vagy „B” mezőben, majd adja meg az új értéket.
Adjon meg egy „< >” tartományba eső számot, majd nyomja meg a [Done] gombot.
Nyomja meg az [OK] gombot háromszor.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
Papírtípus és -vastagság beállítások megadása
Ha a nyomtatási beállítások és a nyomtatási munkához használt behelyezett papír nem egyezik, egyezési hiba történik.
A nyomtatás megkezdése előtt ellenőrizze és adja meg a papírbeállításokat.
A beállítások módosítása előtt ellenőrizze a papírbeállítások elsőbbségét a nyomtatásnál (a nyomtató-illesztőprogram vagy a kezelőpanel elsőbbsége).
[Felhasználói eszközök]
[Nyomtatófunkció][Rendszer][Papírbemenet/-kimenet][Adagolóbeállítás prioritása]
A nyomtató-illesztőprogramban
Ellenőrizze a nyomtató-illesztőprogramban a papíradagoló és papírtípus beállításait, és győződjön meg arról, hogy a beállítások egyeznek a behelyezett papírral.
A kezelőpanelen
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg az [Adagoló/Papír beállításai] gombot.
Nyomja meg a [Papírméret/Papírtípus] gombot.
Nyomja meg a kívánt tálca gombját.
Nyomja meg a [Papírtípus/Vastagság] gombot.
Válasszon a megjelenő listából egy papírtípus és -vastagságot, majd nyomja meg az [OK] gombot.
Nyomja meg az [OK] gombot.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
