Az alkatrészek neveinek és funkcióinak ismertetése
- Ne zárja el a készülék szellőzőnyílásait. Ha így tesz, a belső összetevők túlmelegedése miatt tűz keletkezhet.
Az ADF jelentése Auto Document Feeder (automata lapadagoló).
Elölnézet és bal oldali nézet
Automatikus dokumentumadagoló (ADF)
Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.
Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.
Az ADF egyidejűleg olvassa be az eredeti példányok mindkét oldalát.
Eredeti dokumentum behelyezése az automatikus dokumentumadagolóba (ADF-be)
Üveglap
Ide helyezze az eredetiket a másolandó oldallal lefelé.
Kezelőpanel
Elülső burkolat
Nyissa ki a festéktartályok cseréjéhez.
Fiók
Papírelakadás esetén nyissa le a borítólapot.
Papíradagolók (1–3. adagoló)
Ide helyezze be a papírt. Az 1. adagoló egy tandem tálca, amelyben a bal oldalon lévő papír automatikusan a jobb oldalra továbbítódik, ha ott elfogyott a papír.
Alsó elülső fedél
Nyissa ki a kiürült festéktartály cseréjéhez.
Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.
Másoló tálca
Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket.
Főkapcsoló
A készülék be- és kikapcsolásához nyissa ki a főkapcsoló fedelét, és nyomja meg a főkapcsolót.
Emberi közelséget észlelő érzékelő
Észleli, ha valaki megközelíti a készüléket.
Felhasználói útmutató (teljes verzió).
Elölnézet és jobb oldali nézet
Automatikus dokumentumadagoló hosszabbító karja
Nagy méretű papír rögzítéséhez húzza ki a hosszabbító kart.
Papírvezetők
Amikor papírt helyez a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.
Hosszabbító kar
Húzza ki a hosszabbítót, ha A4-nél nagyobb lapokat tölt be
, 81/2 × 11 a kézi adagolóba.Kézi adagoló
A kézi adagolóval másolhat vagy nyomtathat öntapadós matricára, átlátszó papírra, illetve olyan egyéb papírtípusokra, amelyek nem helyezhetők a lapadagolókba.
Jobb felső fedél
Papírelakadás esetén nyissa ki.
Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.

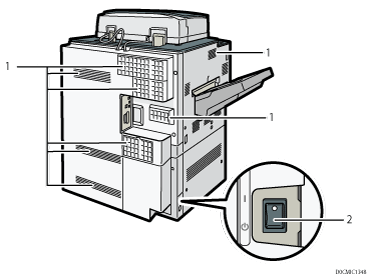

Hátulnézet és bal oldali nézet
Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.
Párásodásgátló fűtő kapcsolója
Megakadályozza, hogy a tálcák felszívják a nedvességet. Ha magas a páratartalom, a hőmérséklet pedig alacsony, kapcsolja be ezt a kapcsolót, hogy a készülék elszívja a nedvességet a papírtálcákról és ezzel megakadályozza a nyomtatási minőség romlását.
