Guide relatif aux noms et fonctions des composants
- N'obstruez pas les orifices de ventilation de l'appareil. Vous risqueriez de provoquer un incendie en raison d'une surchauffe des composants internes.
L'ADF est le chargeur automatique de documents (Auto Document Feeder).
Vue avant gauche
Chargeur automatique de documents (ADF)
Abaissez l'ADF sur les originaux placés sur la vitre d'exposition.
Si vous chargez un lot d'originaux dans l'ADF (chargeur automatique de documents), l'ADF charge automatiquement les originaux les uns après les autres.
L'ADF numérise simultanément les deux côtés de l'original.
Placement d'un original dans le chargeur automatique de documents (ADF)
Vitre d'exposition
Placez-y les originaux, face vers le bas.
Panneau de commande
Capot avant
Ouvrez pour remplacer la cartouche de toner.
Tiroir
Retirez le tiroir en cas d'incident papier.
Magasins papier (magasins 1–3)
Chargez le papier ici. Le magasin 1 est un magasin tandem où le papier est d'abord prélevé sur le côté gauche, puis automatiquement sur le côté droit lorsqu'il n'y a plus de papier à gauche.
Capot avant inférieur
Ouvrir pour changer la cartouche de toner usagé.
Aérations
Permettent d'éviter la surchauffe.
Après l'impression d'un grand volume, le ventilateur est susceptible de continuer à fonctionner pour abaisser la température interne de l'appareil.
Réceptacle copie
Les copies, les impressions et les fax sont distribués ici.
Interrupteur principal d'alimentation
Pour mettre l'alimentation sous et hors tension, ouvrez le couvercle de l'interrupteur principal d'alimentation et appuyez sur ce dernier.
Détecteur de mouvement
Détecte une personne approchant de l'appareil.
Sortie du mode Veille prolongée à l'approche d'une personne de l'appareil
Vue avant droite
Extension de l'ADF
Retirez cette extension pour accueillir du papier de grand format.
Guides papier
Lors du chargement du papier dans le Bypass, alignez les guides papier contre le papier.
Extension
Ouvrez cette extension lors du chargement de feuilles dont le format est supérieur à du A4
, 81/2 × 11 dans le Bypass.Bypass
Utilisez le Bypass pour copier ou imprimer sur des étiquettes, du papier calque, ainsi que sur du papier ne pouvant pas être chargé dans les magasins papier.
Capot supérieur droit
Ouvrez ce capot lorsqu'un incident papier survient.
Aérations
Permettent d'éviter la surchauffe.
Après l'impression d'un grand volume, le ventilateur est susceptible de continuer à fonctionner pour abaisser la température interne de l'appareil.

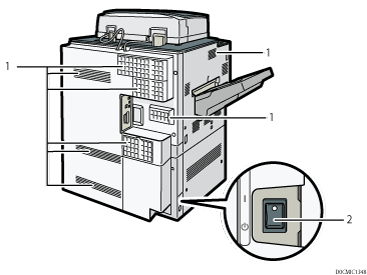

Vue arrière gauche
Aérations
Permettent d'éviter la surchauffe.
Après l'impression d'un grand volume, le ventilateur est susceptible de continuer à fonctionner pour abaisser la température interne de l'appareil.
Commutateur du réchauffeur anti-humidité
Empêche l'absorption d'humidité par les magasins. Si le taux d'humidité est élevé et la température basse, activez cet interrupteur pour absorber l'humidité du magasin papier et empêcher la détérioration de la qualité d'impression.
