Τοποθέτηση χαρτιού στον δίσκο χαρτιού

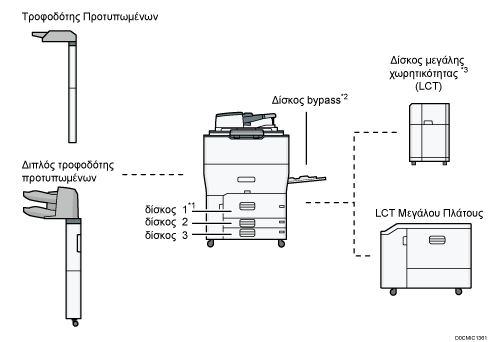

Η μέθοδος τοποθέτησης χαρτιού εξαρτάται από τον τύπο του δίσκου.
- Όταν αντικαθιστάτε χαρτί ή αφαιρείτε μπλοκαρισμένο χαρτί, προσέξτε να μην παγιδεύσετε ή τραυματίσετε τα δάχτυλά σας.
*1 Μπορεί να προσαρτηθεί η μονάδα δίσκου A3/11 × 17.
*2 Μπορεί να προσαρτηθεί ο δίσκος οδήγησης χαρτιού πανό.
*3 Μπορεί να προσαρτηθεί η μονάδα επέκτασης του LCT.
Πριν τοποθετήσετε χαρτί σε έναν δίσκο, ελέγξτε το μέγεθος και τον τύπο χαρτιού που μπορεί να τοποθετηθεί στον δίσκο και επιβεβαιώστε ότι το μέγεθος του χαρτιού αναγνωρίζεται αυτόματα.
Όταν τοποθετείτε χαρτί με μέγεθος που δεν αναγνωρίζεται, καθορίστε το μέγεθος χαρτιού μέσω της επιλογής [Ρυθμίσ. Χαρτιού Δίσκου] στην ενότητα [Εργαλεία Χρήστη].
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Για να τοποθετήσετε χοντρό χαρτί ή άλλο ειδικό χαρτί, καθορίστε τον τύπο ή το πάχος του χαρτιού μέσω της επιλογής [Ρυθμίσ. Χαρτιού Δίσκου] στην ενότητα [Ρυθμίσεις].
Ελέγξτε τη ρύθμιση χαρτιού πριν από την εκτύπωση. Εάν το χαρτί είναι διαφορετικό από αυτό που καθορίζει η ρύθμιση χαρτιού, θα συμβεί σφάλμα ασυμφωνίας όταν εκτυπώσετε.
Ισιώστε το κυρτωμένο ή στρεβλωμένο χαρτί πριν το τοποθετήσετε.
Όταν τοποθετείτε χαρτί σε δίσκο στον οποίο υπάρχουν λίγα φύλλα χαρτιού, ενδέχεται να τροφοδοτηθούν ταυτόχρονα πολλά φύλλα από τον δίσκο. Βγάλτε όλα τα φύλλα, ξεφυλλίστε τα, και, κατόπιν, τοποθετήστε τα ξανά.
Μπορεί να ακούσετε τον ήχο χαρτιού που τρίβεται. Δεν πρόκειται για δυσλειτουργία.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Αερισμός του Χαρτιού
Εάν τοποθετήσετε χαρτί με επικάλυψη, ετικέτες ή χοντρό χαρτί βάρους 150,1–300,0 g/m2 (55,1 lb. Cover–165,0 lb. Index), είναι σημαντικό να ξεφυλλίσετε καλά το χαρτί. Ενδέχεται να παρουσιαστούν εμπλοκές χαρτιού εάν δεν ξεφυλλίσετε καλά το χαρτί.
Χαλαρώστε λίγο τη στοίβα ανακατεύοντας τα φύλλα.
Κρατώντας τις μικρές πλευρές του χαρτιού, λυγίστε τη στοίβα μπρός-πίσω για να δημιουργήσετε χώρο μεταξύ των φύλλων. Επαναλάβετε αυτή τη διαδικασία κάποιες φορές.
Φροντίστε να δημιουργηθεί χώρος ανάμεσα στα φύλλα.
Κρατήστε τη στοίβα χαρτιού και με τα δύο χέρια και χρησιμοποιήστε μια επίπεδη επιφάνεια για να ευθυγραμμίσετε τη μεγάλη και τη μικρή άκρη.
Τοποθέτηση χαρτιού στον Δίσκο 1
(κυρίως Ευρώπη και Ασία)
Ο Δίσκος 1 παίρνει μόνο χαρτί A4
. Εάν θέλετε να εκτυπώσετε σε χαρτί 81/2 × 11 από το Δίσκο 1, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.
(κυρίως Βόρεια Αμερική)
Ο Δίσκος 1 παίρνει μόνο χαρτί 81/2 × 11. Εάν θέλετε να εκτυπώσετε από το Δίσκο 1 σε χαρτί A4, επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.
Όταν εξαντλείται το χαρτί που έχετε τοποθετήσει στην δεξιά πλευρά του Δίσκου 1, το χαρτί που βρίσκεται στην αριστερή πλευρά μετατοπίζεται αυτόματα στα δεξιά. Όταν ο δίσκος μετατοπίζει το χαρτί, μην τραβήξετε προς τα έξω το Δίσκο 1. Περιμένετε μέχρι να σταματήσουν να ακούγονται ήχοι από τον δίσκο.
Τραβήξτε προσεκτικά προς τα έξω το δίσκο χαρτιού, μέχρι να σταματήσει.
Ευθυγραμμίστε το χαρτί και τοποθετήστε το με την όψη εκτύπωσης προς τα κάτω.
Όταν τοποθετείτε χαρτί στη δεξιά πλευρά του δίσκου, τοποθετήστε το χαρτί κατά τρόπον ώστε το δεξί άκρο του να είναι στο ίδιο επίπεδο με τη δεξιά πλευρά του δίσκου.
Όταν τοποθετείτε χαρτί στην αριστερή πλευρά του δίσκου, τοποθετήστε το χαρτί κατά τρόπον ώστε το αριστερό άκρο του να είναι στο ίδιο επίπεδο με την αριστερή πλευρά του δίσκου.
Όταν τοποθετείτε χαρτί στην αριστερή πλευρά του δίσκου, τοποθετήστε τουλάχιστον 30 φύλλα.
Ολόκληρος ο δίσκος τραβηγμένος προς τα έξω
Το αριστερό μισό του δίσκου τραβηγμένο προς τα έξω
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Σπρώξτε προσεκτικά το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τον τύπο και το πάχος του χαρτιού.
Μπορείτε να τοποθετήσετε χαρτί στον Δίσκο 1 ακόμη και όταν χρησιμοποιείται. Μπορείτε να τραβήξετε προς τα έξω το αριστερό μισό του δίσκου ακόμη και όταν ο Δίσκος 1 χρησιμοποιείται.
Τοποθέτηση χαρτιού στη μονάδα δίσκου A3/11 × 17
(κυρίως Ευρώπη και Ασία)
Εάν προσαρτήσετε τη μονάδα δίσκου A3/11 × 17 στον Δίσκο 1, θα δέχεται μόνο χαρτί A3
. Αν θέλετε να εκτυπώσετε σε χαρτί A4, B4 JIS, 11 × 17, 81/2 × 14, ή 81/2 × 11, επικοινωνήστε με τον αντιπρόσωπο σέρβις.
(κυρίως Βόρεια Αμερική)
Η μονάδα δίσκου A3/11 × 17 υποστηρίζει μόνο χαρτί 11 × 17. Αν θέλετε να εκτυπώσετε σε χαρτί A3, A4, B4 JIS, 81/2 × 14, ή 81/2 × 11, επικοινωνήστε με τον αντιπρόσωπο σέρβις.
Ελέγξτε ότι οι άκρες του χαρτιού είναι ευθυγραμμισμένες στη δεξιά πλευρά.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Ευθυγραμμίστε το χαρτί και τοποθετήστε το με την όψη εκτύπωσης προς τα κάτω.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Σπρώξτε προσεκτικά το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τον τύπο και το πάχος του χαρτιού.
Τοποθέτηση Χαρτιού στους Δίσκους 2 και 3
Κάθε δίσκος χαρτιού τροφοδοτείται με τον ίδιο τρόπο.
Στη διαδικασία του παρακάτω παραδείγματος, το χαρτί τοποθετείται στον Δίσκο 2.
Ελέγξτε ότι οι άκρες του χαρτιού είναι ευθυγραμμισμένες στη δεξιά πλευρά.
Εάν ένας δίσκος χαρτιού πιέζεται έντονα όταν τον βάζετε πίσω στη θέση του, τα πλευρικάτοιχώματα του δίσκου, μπορεί να μετατοπιστούν από τη θέση τους.
Όταν τοποθετείτε λίγα φύλλα χαρτιού, φροντίστε να μην πιέζονται υπερβολικά από τα πλευρικά τοιχώματα. Αν τα πλευρικά τοιχώματα πιέζονται υπερβολικά στο χαρτί, ενδέχεται να τσακίσουν οι άκρες ή να γίνει κακή τροφοδότηση του χαρτιού ή, αν το χαρτί είναι βαρύτερο από 52,3-65,9 g/m2 (14,0-17,9 lb. Bond), ενδέχεται να ζαρώσει.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. Εάν τοποθετήσετε χαρτί πάνω από την ένδειξη ορίου, οι εικόνες μπορεί να εκτυπώνονται λοξά ή να συμβεί εμπλοκή χαρτιού.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Αφαιρέστε το χαρτί, εάν υπάρχει.
Απελευθερώστε τα πλευρικά τοιχώματα.
Σύρετε τα πλευρικά τοιχώματα προς τα έξω ενώ πιέζετε προς τα κάτω το μοχλό απελευθέρωσης των πλευρικών τοιχωμάτων.
Μετακινήστε το τελικό τοίχωμα προς τα έξω, καθώς πιέζετε τον μοχλό απελευθέρωσης του τελικού τοιχώματος.
Ευθυγραμμίστε το χαρτί και τοποθετήστε το με την όψη εκτύπωσης προς τα κάτω.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Ευθυγραμμίστε απαλά τα τελικά και πλευρικά τοιχώματα στο χαρτί που έχετε τοποθετήσει.
Βεβαιωθείτε ότι δεν υπάρχει κενό μεταξύ του χαρτιού και των πλευρικών τοιχωμάτων ή του τελικού τοιχώματος.
Όταν τοποθετείτε λεπτό χαρτί, διατηρήστε το κενό μεταξύ του χαρτιού και κάθε πλευρικού τοιχώματος έως 0,5 mm. Εάν το κενό είναι πολύ πλατύ, το χαρτί ενδέχεται να τσαλακωθεί.
Ασφαλίστε ξανά τα πλευρικά τοιχώματα.
Σπρώξτε προσεκτικά το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τον τύπο και το πάχος του χαρτιού.
Καθορισμός των ρυθμίσεων τύπου και πάχους χαρτιού
Όταν τοποθετείτε χαρτί κάποιου μεγέθους το οποίο δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθός του.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Μπορείτε να τοποθετήσετε φακέλους στους Δίσκους 2 και 3. Όταν τοποθετείτε φακέλους, τοποθετήστε τους με το σωστό προσανατολισμό.
Τοποθέτηση διαχωριστικών φύλλων με προεξοχή στους δίσκους 2 και 3
Όταν τοποθετείτε διαχωριστικά φύλλα με προεξοχή, να χρησιμοποιείτε πάντα τον προαιρετικό μηχανισμό συγκράτησης διαχωριστικών φύλλων.
Τοποθετήστε τα διαχωριστικά φύλλα με προεξοχή, ώστε η πλευρά της προεξοχής να είναι ακριβώς απέναντι από τον μηχανισμό συγκράτησης των διαχωριστικών φύλλων.
Πιέζοντας τον μοχλό ελευθέρωσης, ρυθμίστε τη θέση του τοιχώματος τέλους έτσι ώστε ο μηχανισμός συγκράτησης διαχωριστικών φύλλων με προεξοχή να εφάπτεται στα διαχωριστικά φύλλα.
Καθορίστε τον τύπο και το πάχος του χαρτιού πριν ξεκινήσετε την εκτύπωση.
Καθορισμός των ρυθμίσεων τύπου και πάχους χαρτιού
Όταν τοποθετείτε χαρτί κάποιου μεγέθους το οποίο δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθός του.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Τοποθέτηση Χαρτιού στο Δίσκο Bypass
Στο δίσκο παράκαμψης μπορείτε να τοποθετήσετε αυτοκόλλητες ετικέτες, ημιδιαφανές χαρτί και χαρτί που δεν μπορεί να τοποθετηθεί στους δίσκους χαρτιού.
Ο μέγιστος αριθμός φύλλων που μπορείτε να τοποθετήσετε ταυτόχρονα εξαρτάται από τον τύπο του χαρτιού.
Προτεινόμενα μεγέθη και τύποι χαρτιού

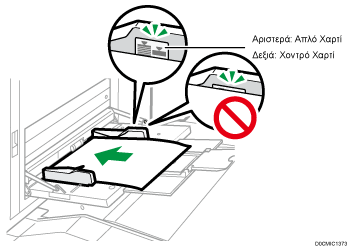

Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο. Εάν τοποθετήσετε χαρτί πάνω από την ένδειξη ορίου, οι εικόνες μπορεί να εκτυπώνονται λοξά ή να συμβεί εμπλοκή χαρτιού.
Ανοίξτε το δίσκο Bypass.
Τραβήξτε τη μονάδα επέκτασης προς τα έξω κατά την τοποθέτηση χαρτιού με μέγεθος μεγαλύτερο από A4 ή 81/2 × 11.
Τοποθετήστε το χαρτί με την πλευρά εκτύπωσης προς τα πάνω, όσο μέσα πάει στο μηχάνημα.
Ξεφυλλίστε τα φύλλα προτού τα τοποθετήσετε, ώστε να μην κολλούν πολλά φύλλα μεταξύ τους και να μην τροφοδοτούνται ταυτόχρονα.
Όταν τοποθετείτε φακέλους ή επιστολόχαρτα, επιβεβαιώστε τον προσανατολισμό, την εμπρός και πίσω όψη, ή τη θέση της γλώσσας.
Προσανατολισμός και συνιστώμενες συνθήκες για φακέλους
Τοποθέτηση χαρτιού σταθερού προσανατολισμού ή χαρτιού δύο όψεων
Ευθυγραμμίστε τους οδηγούς χαρτιού με το μέγεθος του χαρτιού.
Αν οι οδηγοί δεν στοιχίζονται με το χαρτί, μπορεί να παραμορφωθεί η εικόνα ή να μην τροφοδοτηθεί σωστά το χαρτί.
Όταν τοποθετείτε λεπτό χαρτί, διατηρήστε το κενό μεταξύ του χαρτιού και κάθε οδηγού χαρτιού έως 0,5 mm. Εάν το κενό είναι πολύ πλατύ, το χαρτί ενδέχεται να τσαλακωθεί.
Καθορίστε τον τύπο και το πάχος του χαρτιού.
Καθορισμός των ρυθμίσεων τύπου και πάχους χαρτιού
Όταν τοποθετείτε χαρτί κάποιου μεγέθους το οποίο δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθός του.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Για να τοποθετήσετε χαρτί στον δίσκο bypass, είναι καλύτερο να το προσανατολίζετε προς την κατεύθυνση
.Κάποιοι τύποι χαρτιού μπορεί να μην εντοπίζονται σωστά όταν τοποθετούνται στο δίσκο Bypass. Σε αυτή τη περίπτωση, αφαιρέστε το χαρτί και τοποθετήστε το ξανά στο δίσκο Bypass.
Για να τοποθετήσετε χαρτί με οριζόντιο μήκος μεγαλύτερο από 487,7 mm (19,20 ίντσες), απαιτείται ο δίσκος οδηγού χαρτιού αφίσας.
Τοποθέτηση Διαχωριστικών Φύλλων με Προεξοχή στον Δίσκο Bypass
Όταν τοποθετείτε διαχωριστικά φύλλα με προεξοχή, τοποθετήστε τα έτσι ώστε οι προεξοχές να βλέπουν προς τα δεξιά.
Καθορίστε τον τύπο και το πάχος του χαρτιού πριν ξεκινήσετε την εκτύπωση.
Καθορισμός των ρυθμίσεων τύπου και πάχους χαρτιού
Όταν τοποθετείτε χαρτί κάποιου μεγέθους το οποίο δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθός του.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Τοποθέτηση Χαρτιού στον Δίσκο Οδήγησης Χαρτιού Πανό
Ο δίσκος οδήγησης χαρτιού πανό μπορεί να προσαρτηθεί στον δίσκο bypass. Έτσι μπορείτε να τοποθετήσετε χαρτί με οριζόντια διάσταση 487,8 mm (19,21 ίντσες) ή μεγαλύτερο στον δίσκο bypass.
Όταν δεν είναι εγκατεστημένος ούτε ο LCT ούτε ο LCT μεγάλου πλάτους
Ανοίξτε το δίσκο Bypass.
Τραβήξτε το δίσκο οδηγού χαρτιού αφίσας προς τα έξω.
Αφού τραβήξετε το δίσκο οδηγού χαρτιού αφίσας προς τα έξω, ανασηκώστε τον μέχρι να ακουστεί ένα κλικ.
Ανασηκώστε το δίσκο οδηγού στενού χαρτιού μέχρι να βρεθεί σε γωνία περίπου 90 μοιρών ως προς το πάτωμα.
Ανοίξτε τη μονάδα επέκτασης.
Τοποθετήστε το χαρτί με την πλευρά εκτύπωσης προς τα πάνω, όσο μέσα πάει στο μηχάνημα.
Ευθυγραμμίστε τους οδηγούς χαρτιού με το μέγεθος του χαρτιού.
Καθορίστε τον τύπο και το πάχος του χαρτιού.
Καθορισμός των ρυθμίσεων τύπου και πάχους χαρτιού
Όταν τοποθετείτε χαρτί κάποιου μεγέθους το οποίο δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθός του.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Όταν είναι εγκατεστημένος είτε ο LCT είτε ο LCT μεγάλου πλάτους
Αυτή η διαδικασία εξηγείται με εγκατεστημένο τον LCT ως παράδειγμα.
Ανοίξτε το δίσκο Bypass.
Τραβήξτε το δίσκο οδηγού χαρτιού αφίσας προς τα έξω.
Ανοίξτε τη μονάδα επέκτασης.
Τοποθετήστε το χαρτί με την πλευρά εκτύπωσης προς τα πάνω, όσο μέσα πάει στο μηχάνημα.
Όταν χρησιμοποιείτε χαρτί με οριζόντια διάσταση άνω των 900 mm (35,44 ίντσες), τυλίξτε το άκρο του προς τα επάνω.
Τοποθετήστε το χαρτί στο δίσκο Bypass ή στο δίσκο οδηγού χαρτιού αφίσας και τυλίξτε το ανάποδα ώστε να δημιουργηθεί ένας βρόχος.
Ευθυγραμμίστε τους οδηγούς χαρτιού με το μέγεθος του χαρτιού.
Καθορίστε τον τύπο και το πάχος του χαρτιού.
Καθορισμός των ρυθμίσεων τύπου και πάχους χαρτιού
Όταν τοποθετείτε χαρτί κάποιου μεγέθους το οποίο δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθός του.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Κατά την τοποθέτηση του χαρτιού στο Βήμα 4, προσέξτε ώστε το τυλιγμένο χαρτί να μην πιαστεί στο επάνω μέρος των πλευρικών τοιχωμάτων.
Κλείσιμο του Δίσκου Οδήγησης Χαρτιού Πανό
Όταν δεν είναι εγκατεστημένος ούτε ο LCT ούτε ο LCT μεγάλου πλάτους
Τραβήξτε απαλά τη μονάδα επέκτασης και διπλώστε την στο μηχάνημα.
Ανασηκώστε το δίσκο οδηγού στενού χαρτιού προς το μηχάνημα μέχρι να ακουστεί το χαρακτηριστικό κλικ και στη συνέχει περιστρέψτε τον προς την αντίθετη πλευρά.
Πιέστε το δίσκο οδηγού στενού χαρτιού στην αρχική του θέση.
Κλείστε το δίσκο Bypass.
Όταν είναι εγκατεστημένος είτε ο LCT είτε ο LCT μεγάλου πλάτους
Αυτή η διαδικασία εξηγείται με εγκατεστημένο τον LCT ως παράδειγμα
Τραβήξτε απαλά τη μονάδα επέκτασης και διπλώστε την στο μηχάνημα.
Πιέστε το δίσκο οδηγού στενού χαρτιού στην αρχική του θέση.
Κλείστε το δίσκο Bypass.
Τοποθέτηση Χαρτιού στον Δίσκο Μεγάλης Χωρητικότητας (LCT)
(κυρίως Ευρώπη και Ασία)
Ο LCT υποστηρίζει μόνο χαρτί A4. Αν θέλετε να εκτυπώσετε σε χαρτί 81/2 × 11 ή B5 JIS από το δίσκο μεγάλης χωρητικότητας (LCT), επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.
(κυρίως Βόρεια Αμερική)
Ο LCT υποστηρίζει μόνο χαρτί 81/2 × 11. Αν θέλετε να εκτυπώσετε σε χαρτί A4 ή B5 JIS από το δίσκο μεγάλης χωρητικότητας (LCT), επικοινωνήστε με τον αντιπρόσωπο τεχνικής υποστήριξης.
Για την τοποθέτηση χαρτιού A4, B4 JIS, 81/2 × 14, ή 81/2 × 11 απαιτείται η μονάδα προέκτασης.
Ελέγξτε αν οι άκρες του χαρτιού είναι ευθυγραμμισμένες στην αριστερή πλευρά.
Ελέγξτε ότι το χαρτί στο δίσκο χαρτιού δεν χρησιμοποιείται και ανοίξτε το πάνω καπάκι του LCT.
Τοποθετήστε χαρτί στο δίσκο χαρτιού με την πλευρά εκτύπωσης προς τα επάνω.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Πατήστε το πλήκτρο [Κάτω].
Το κουμπί αναβοσβήνει όταν η κάτω πλάκα μετακινείται προς τα κάτω.
Τοποθετήστε χαρτί επαναλαμβάνοντας τα βήματα 2 και 3.
Κλείστε το πάνω καπάκι του δίσκου μεγάλης χωρητικότητας (LCT).
Καθορίστε τον τύπο και το πάχος του χαρτιού.
Τοποθέτηση Χαρτιού στον LCT Μεγάλου Πλάτους
Μπορούν να τοποθετηθούν διάφορα μεγέθη χαρτιού στους LCT μεγάλου πλάτους, προσαρμόζοντας τη θέση των πλευρικών τοιχωμάτων και του τελικού τοιχώματος.
Ελέγξτε αν οι άκρες του χαρτιού είναι ευθυγραμμισμένες με την αριστερή πλευρά.
Όταν τοποθετείτε ημιδιαφανές χαρτί, πρέπει να χρησιμοποιείτε πάντα χαρτί με μακριές ίνες και να ορίζετε την κατεύθυνση του χαρτιού με βάση τις ίνες.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Αφαιρέστε το χαρτί, εάν υπάρχει.
Χαλαρώστε τις βίδες που κρατούν τα πλευρικά τοιχώματα στη θέση τους.
Πιάστε τα σημεία των πλευρικών τοιχωμάτων που επισημαίνονται και σύρετε τα τοιχώματα προς τα έξω.
Σύρετε το τελικό τοίχωμα προς τα έξω, καθώς πιέζετε το κουμπί απελευθέρωσης του τελικού τοιχώματος.
Τοποθετήστε χαρτί στο δίσκο χαρτιού με την πλευρά εκτύπωσης προς τα επάνω.
Τοποθετήστε μια στοίβα χαρτιού με ύψος περίπου 5–10 mm (0,2–0,4 ίντσες), χρησιμοποιώντας το σύμβολο στο κάτω μέρος του πλευρικού τοιχώματος ως οδηγό.
Βεβαιωθείτε ότι το χαρτί στερεώνεται πάνω από τις πλάκες υποστήριξης και στις δύο πλευρές.
Στοιχίστε το χαρτί, στο αριστερό τοίχωμα και ευθυγραμμίστε τις άκρες του χαρτιού.
Πλάκα στήριξης
Πιάστε τα σημεία των πλευρικών τοιχωμάτων που επισημαίνονται και ρυθμίστε τα τοιχώματα ανάλογα με το μέγεθος του χαρτιού.
Στοιχίστε το χαρτί στις προεξοχές στο κάτω μέρος του εσωτερικού πλευρικού τοιχώματος. Βεβαιωθείτε ότι δεν υπάρχει κενό μεταξύ του χαρτιού και των πλευρικών τοιχωμάτων.
Βεβαιωθείτε ότι οι θέσεις των αριθμών κλίμακας στο επάνω μέρος των πλευρικών τοιχωμάτων είναι σχεδόν ίδιες. Κατά την τοποθέτηση χαρτιού με κανονικό μέγεθος, ευθυγραμμίστε τις οπές βιδώματος στα πλευρικά τοιχώματα με το σημάδι του μεγέθους χαρτιού.
Κρατήστε το εσωτερικό τοίχωμα και, στη συνέχεια, σφίξτε τις βίδες στο εσωτερικό τοίχωμα.
Συνδέστε με τον ίδιο τρόπο το μπροστινό τοίχωμα.
Τοποθετήστε επιπλέον φύλλα, εάν χρειάζεται.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Ενώ πατάτε το κουμπί αποδέσμευσης του τελικού τοιχώματος, ευθυγραμμίστε απαλά το τελικό τοίχωμα με το χαρτί που τοποθετήσατε.
Βεβαιωθείτε ότι δεν υπάρχει κενό μεταξύ του χαρτιού και του τελικού τοιχώματος.
Σπρώξτε προσεκτικά όλο το δίσκο χαρτιού προς τα μέσα.
Αν πιέσετε με μεγάλη δύναμη το δίσκο χαρτιού όταν τον τοποθετείτε ξανά στη θέση του, η θέση του χαρτιού μπορεί να αλλάξει και να μειωθεί η ακρίβεια εκτύπωσης.
Καθορίστε τον τύπο και το πάχος του χαρτιού.
Καθορισμός των ρυθμίσεων τύπου και πάχους χαρτιού
Όταν τοποθετείτε χαρτί κάποιου μεγέθους το οποίο δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθός του.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Εάν επιλέξετε Χοντρό Χαρτί 2 έως 4, [Χαρτί Επικ.:Πολύ Γυαλ.], [Με Επικ: Γυαλ], [Με Επικάλ:Ματ] ή [Χαρτί Ετικετών] στο στοιχείο [Ρυθμίσ. Χαρτιού Δίσκου], διοχετεύεται αυτόματα αέρας για τον αερισμό του χαρτιού που έχει τοποθετηθεί στον LCT μεγάλου πλάτους. Ξεφυλλίστε αυτό το χαρτί πριν το τοποθετήσετε.
Στον LCT μεγάλου πλάτους μπορείτε να τοποθετήσετε φακέλους. Όταν τοποθετείτε φακέλους, τοποθετήστε τους με το σωστό προσανατολισμό.
Τοποθέτηση Διαχωριστικών Φύλλων με Προεξοχή στον LCT Μεγάλου Πλάτους
Όταν τοποθετείτε διαχωριστικά με προεξοχή, προσαρτήστε το τοίχωμα διαχωριστικών φύλλων με προεξοχή.
Ανοίξτε το εμπρός καπάκι του LCT μεγάλου πλάτους και κατόπιν αφαιρέστε το τοίχωμα διαχωριστικών φύλλων με προεξοχή.
Κλείστε το μπροστινό καπάκι.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Ρυθμίστε τα πλευρικά τοιχώματα στο μέγεθος των διαχωριστικών με προεξοχή που θα τοποθετηθούν και, στη συνέχεια, τοποθετήστε τα.
Προσαρτήστε το τοίχωμα διαχωριστικών φύλλων με προεξοχή και κατόπιν ευθυγραμμίστε απαλά το τοίχωμα τέλους με το χαρτί που τοποθετήσατε, πιέζοντας παράλληλα το κουμπί ελευθέρωσης του τοιχώματος τέλους.
Σπρώξτε προσεκτικά όλο το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τον τύπο και το πάχος του χαρτιού.
Καθορισμός των ρυθμίσεων τύπου και πάχους χαρτιού
Όταν τοποθετείτε χαρτί κάποιου μεγέθους το οποίο δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθός του.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Επανατοποθετήστε το τοίχωμα διαχωριστικών φύλλων με προεξοχή στη θέση του μετά τη χρήση.
Τοποθέτηση Χαρτιού με Κατακόρυφη Διάσταση 100,0 mm έως 139,2 mm στον LCT Μεγάλου Πλάτος
Κατά την τοποθέτηση χαρτιού με μήκος κατακόρυφα 100,0 έως 139,2 mm, προσαρτήστε τα πλευρικά τοιχώματα ταχυδρομικών καρτών.
Ανοίξτε το εμπρός καπάκι του LCT μεγάλου πλάτους, αφαιρέστε τις βίδες από τα πλευρικά τοιχώματα ταχυδρομικών καρτών και κατόπιν βγάλτε τα έξω.
Κλείστε το μπροστινό καπάκι.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Εφαρμόστε την εσοχή στο κάτω μέρος του πλευρικού τοιχώματος καρτ ποστάλ με την ένδειξη ορίου στην κεφαλή της βίδας στο κάτω μέρος του εσωτερικού πλευρικού τοιχώματος.
Εφαρμόστε την οπή στο πάνω μέρος του πλευρικού τοιχώματος καρτ ποστάλ μέσα στην προεξοχή στο πάνω μέρος του πλευρικού τοιχώματος.
Ρυθμίστε το άλλο πλευρικό τοίχωμα καρτ ποστάλ στο μπροστινό πλευρικό τοίχωμα με τον ίδιο τρόπο.
Στερεώστε τα πλευρικά τοιχώματα καρτ ποστάλ με τις βίδες.
Ευθυγραμμίστε το τελικό τοίχωμα και τα πλευρικά τοιχώματα με το μέγεθος χαρτιού που θα τοποθετηθεί και, στη συνέχεια, τοποθετήστε το χαρτί.
Σπρώξτε προσεκτικά όλο το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τον τύπο και το πάχος του χαρτιού.
Καθορισμός των ρυθμίσεων τύπου και πάχους χαρτιού
Όταν τοποθετείτε χαρτί κάποιου μεγέθους το οποίο δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθός του.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Τοποθετήστε τα πλευρικά τοιχώματα καρτ ποστάλ στη θέση τους μετά τη χρήση.
Τοποθέτηση Κατακόρυφα Χαρτιού B5 ή Μεγαλύτερου στον LCT Μεγάλου Πλάτους
Όταν τοποθετείτε χαρτί μεγέθους B5 JIS ή μεγαλύτερο, προσαρτήστε τα στηρίγματα χαρτιού.
Ανοίξτε το εμπρός καπάκι του LCT μεγάλου πλάτους, αφαιρέστε τις βίδες από τα πλευρικά τοιχώματα ταχυδρομικών καρτών και κατόπιν βγάλτε τα έξω.
Βγάλτε έξω τα στηρίγματα χαρτιού.
Επανατοποθετήστε τα πλευρικά τοιχώματα ταχυδρομικών καρτών και κατόπιν κλείστε το εμπρός καπάκι του LCT μεγάλου πλάτους.
Ελέγξτε ότι το χαρτί στον δίσκο χαρτιού δεν χρησιμοποιείται και τραβήξτε τον δίσκο προσεκτικά προς τα έξω μέχρι να σταματήσει.
Χαλαρώστε τις βίδες που κρατούν τα πλευρικά τοιχώματα στη θέση τους.
Σύρετε το τοίχωμα τέλους και τα πλευρικά τοιχώματα προς τα έξω.
Για να σύρετε το τοίχωμα τέλους, πιέστε το κουμπί ελευθέρωσης καθώς το μετακινείτε.
Προσαρτήστε τα στηρίγματα χαρτιού προσαρμόζοντας την αυλάκωση των στηριγμάτων χαρτιού μέσα στα ελάσματα στήριξης των τοιχωμάτων.
Ελέγξτε τη σύνδεση των στηριγμάτων χαρτιού και των πλευρικών τοιχωμάτων μετακινώντας τα πλευρικά τοιχώματα.
Ευθυγραμμίστε το τελικό τοίχωμα και τα πλευρικά τοιχώματα με το μέγεθος χαρτιού που θα τοποθετηθεί και, στη συνέχεια, τοποθετήστε το χαρτί.
Σπρώξτε προσεκτικά όλο το δίσκο χαρτιού προς τα μέσα.
Καθορίστε τον τύπο και το πάχος του χαρτιού.
Καθορισμός των ρυθμίσεων τύπου και πάχους χαρτιού
Όταν τοποθετείτε χαρτί κάποιου μεγέθους το οποίο δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθός του.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Επανατοποθετήστε τα στηρίγματα χαρτιού μετά τη χρήση.
Τοποθέτηση χαρτιού στον τροφοδότη προτυπωμένων
Μην τοποθετείτε πράγματα ή αφήνετε έγγραφα πάνω στον αισθητήρα. Αυτό μπορεί να μην επιτρέψει τη σωστή σάρωση του μεγέθους χαρτιού ή να δημιουργήσει εμπλοκές.
Όταν χρησιμοποιείτε τη λειτουργία Δίπλωμα Ζ, το χαρτί στον τροφοδότη προτυπωμένων πρέπει να έχει το ίδιο μέγεθος με τις εκτυπώσεις μετά το δίπλωμα. Έάν το χαρτί στον τροφοδότη προτυπωμένων είναι μεγαλύτερο από τα φύλλα με το δίπλωμα Ζ, μπορεί να συμβεί εμπλοκή στην τροφοδοσία.
Μην χρησιμοποιείτε χαρτί στο οποίο έχει ήδη γίνει εκτύπωση από αυτό το μηχάνημα.
Τοποθετήστε το χαρτί, τακτοποιημένο σε σωστή σειρά.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Προσαρμόστε τα πλευρικά τοιχώματα στο μέγεθος του χαρτιού.
Τοποθετήστε το χαρτί με την εκτυπωμένη πλευρά του (την μπροστινή πλευρά) προς τα πάνω.
Τοποθετήστε το χαρτί στον τροφοδότη προτυπωμένων με τον ίδιο προσανατολισμό που έχει και το χαρτί στο δίσκο χαρτιού.
Η θέση συρραφής ή η θέση διάτρησης θα είναι στην αριστερή πλευρά του χαρτιού, όπως βλέπετε το μηχάνημα.
Για να τοποθετήσετε χαρτί στον τροφοδότη προτυπωμένων, ευθυγραμμμίστε τον προσανατολισμό των πρωτότυπων στον ADF όπως απεικονίζεται παρακάτω.
Τροφοδότης Προτυπωμένων
ADF
Τοποθέτηση Χαρτιού στον Διπλό Τροφοδότη Προτυπωμένων Φύλλων
Μην τοποθετείτε πράγματα ή αφήνετε έγγραφα πάνω στον αισθητήρα. Αυτό μπορεί να μην επιτρέψει τη σωστή σάρωση του μεγέθους χαρτιού ή να δημιουργήσει εμπλοκές.
Τοποθετήστε χαρτί στον Πάνω Δίσκ Τροφ Προτυπ και στον Κάτω Δίσκ Τροφ Προτυπ με τον ίδιο τρόπο. Περιγράφεται η διαδικασία για τον Πάνω Δίσκ Τροφ Προτυπ.
Καθώς πιέζετε το μοχλό απελευθέρωσης, ευθυγραμμίστε τα πλευρικά τοιχώματα με το μέγεθος χαρτιού που πρόκειται να τοποθετηθεί.
Τοποθετήστε το χαρτί, τακτοποιημένο σε σωστή σειρά.
Όταν τοποθετείτε χαρτί μεγαλύτερο από A4 (81/2 × 11), τραβήξτε προς τα έξω την προέκταση χαρτιού.
Μην τοποθετείτε χαρτί πάνω από το ενδεικτικό όριο.
Ευθυγραμμίστε τα πλευρικά τοιχώματα πιέζοντας τα απαλά στο χαρτί που τοποθετήσατε, εάν χρειαστεί.
Προεκτάσεις χαρτιού
Όταν τοποθετείτε χαρτί κάποιου μεγέθους το οποίο δεν αναγνωρίζεται αυτόματα, καθορίστε το μέγεθός του.
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Τοποθετήστε το χαρτί με την εκτυπωμένη πλευρά του (την μπροστινή πλευρά) προς τα πάνω.
Τοποθετήστε χαρτί στον τροφοδότη προτυπωμένων δύο θέσεων με τον ίδιο προσανατολισμό που έχει και το χαρτί στο δίσκο χαρτιού.
Η θέση συρραφής ή η θέση διάτρησης θα είναι στην αριστερή πλευρά του χαρτιού, όπως βλέπετε το μηχάνημα.
Για να τοποθετήσετε χαρτί στον τροφοδότη προτυπωμένων δύο θέσεων, ευθυγραμμίστε τον προσανατολισμό των πρωτότυπων στον ADF όπως απεικονίζεται παρακάτω.
Τροφοδότης προτυπωμένων δύο θέσεων
ADF
Καθορισμός του μεγέθους χαρτιού όταν δεν αναγνωρίζεται αυτόματα
Πατήστε [Ρυθμίσεις] στην Αρχική οθόνη.
Πατήστε [Ρυθμίσ. Χαρτιού Δίσκου].
Πατήστε [Μέγεθος Χαρτιού/Τύπος Χαρτιού].
Πατήστε έναν δίσκο προς ρύθμιση.
Πατήστε [Μέγ. Χαρτιού].
Για να καθορίσετε τον δίσκο bypass, πατήστε [Μέγεθος Χαρτιού: Εκτυπωτής].
Το μέγεθος του χαρτιού στον Δίσκο 1 και στον δίσκο μεγάλης χωρητικότητας (LCT) είναι σταθερό και δεν μπορεί να αλλαχτεί.
Επιλέξτε ένα μέγεθος χαρτιού από τη λίστα που εμφανίζεται και πατήστε [OK].
Πατήστε [OK].
Αφού ολοκληρώσετε τη διαμόρφωση, πατήστε [Αρχική] (
).
Για να χρησιμοποιήσετε χαρτί που μπορεί να αναγνωριστεί αυτόματα, αφού έχετε χρησιμοποιήσει χαρτί που δεν αναγνωρίζεται αυτόματα, επαναφέρετε τη ρύθμιση Αυτόμ. Εντοπισμός. Για να επαναφέρετε τη ρύθμιση Αυτόμ. Εντοπισμός, τοποθετήστε ξανά το χαρτί, εκτελέστε τα βήματα 1 έως 6, επιλέξτε [Αυτόμ. Εντοπισμός] και κατόπιν πατήστε [OK].
Ορισμός Χαρτιού Προσαρμοσμένου Μεγέθους Μέσω του Πίνακα Ελέγχου
Πατήστε [Ρυθμίσεις] στην Αρχική οθόνη.
Πατήστε [Ρυθμίσ. Χαρτιού Δίσκου].
Πατήστε [Μέγεθος Χαρτιού/Τύπος Χαρτιού].
Πατήστε έναν δίσκο προς ρύθμιση.
Πατήστε [Μέγ. Χαρτιού].
Για να καθορίσετε τον δίσκο bypass, πατήστε [Μέγεθος Χαρτιού: Εκτυπωτής].
Το μέγεθος του χαρτιού στον Δίσκο 1 και στον δίσκο μεγάλης χωρητικότητας (LCT) είναι σταθερό και δεν μπορεί να αλλαχτεί.
Πατήστε [Προσαρμ] από τη λίστα που εμφανίζεται.
Πατήστε στην τιμή του πεδίου "A" ή "B" και κατόπιν εισάγετε τη νέα τιμή.
Καθορίστε τις τιμές μεταξύ των αριθμών στα "< >" και κατόπιν πατήστε [Done].
Πατήστε τρεις φορές [OK].
Αφού ολοκληρώσετε τη διαμόρφωση, πατήστε [Αρχική] ().
Καθορισμός των ρυθμίσεων τύπου και πάχους χαρτιού
Εάν οι ρυθμίσεις εκτύπωσης δεν ταιριάζουν με το τοποθετημένο χαρτί που επιλέχθηκε για μια εργασία εκτύπωσης, συμβαίνει σφάλμα ασυμφωνίας.
Ελέγξτε και καθορίστε τις ρυθμίσεις χαρτιού πριν ξεκινήσετε την εκτύπωση.
Πριν αλλάξετε τις ρυθμίσεις, επιβεβαιώστε την προτεραιότητα των ρυθμίσεων χαρτιού για την εκτύπωση (προτεραιότητα στο πρόγραμμα οδήγησης εκτυπωτή ή στον πίνακα ελέγχου).
[Εργαλεία Χρήστη]
[Δυνατότητες Εκτυπωτή][Σύστημα][Χαρτί Μέσα/Έξω][Προτεραιότητα Ρύθμισης Δίσκου]
Στο πρόγραμμα οδήγησης εκτυπωτή
Ελέγξτε τις ρυθμίσεις δίσκου χαρτιού και τύπου χαρτιού στο πρόγραμμα οδήγησης εκτυπωτή και βεβαιωθείτε ότι οι ρυθμίσεις ταιριάζουν με το τοποθετημένο χαρτί.
Στον πίνακα ελέγχου
Πατήστε [Ρυθμίσεις] στην Αρχική οθόνη.
Πατήστε [Ρυθμίσ. Χαρτιού Δίσκου].
Πατήστε [Μέγεθος Χαρτιού/Τύπος Χαρτιού].
Πατήστε έναν δίσκο προς ρύθμιση.
Πατήστε [Τύπος/Πάχος Χαρτιού].
Επιλέξτε έναν τύπο και ένα πάχος χαρτιού από τη λίστα που εμφανίζεται και πατήστε [OK].
Πατήστε [OK].
Αφού ολοκληρώσετε τη διαμόρφωση, πατήστε [Αρχική] ().
