Anleitung zu Bezeichnungen und Funktionen der Komponenten
- Halten Sie die Lüftungsschlitze des Geräts immer frei. Andernfalls besteht Brandgefahr, da die internen Komponenten überhitzen.
ADF ist die Abkürzung für Auto Document Feeder (Automatischer Dokumenteneinzug).
Vorderansicht auf die linke Seite
Automatischer Vorlageneinzug (ADF)
Senken Sie den ADF über die Vorlagen auf dem Belichtungsglas.
Wenn Sie einen Stapel Vorlagen in den ADF einlegen, dann werden die Vorlagen automatisch einzeln eingezogen.
Der ADf scannt gleichzeitig beide Seiten einer Vorlage.
Einlegen einer Vorlage in den automatischen Vorlageneinzug (ADF)
Vorlagenglas
Legen Sie die Vorlagen mit der Bildseite nach unten auf.
Bedienfeld
Vordere Abdeckung
Öffnen, um die Tonerkartusche auszuwechseln.
Magazin
Ziehen Sie die Schublade bei einem Papierstau auf.
Papiermagazine (Magazine 1 - 3)
Legen Sie hier Papier ein. Magazin 1 ist ein Tandemmagazin, bei dem das Papier automatisch von der linken zur rechten Seite verschoben wird, wenn es dort zur Neige gegangen ist.
Vordere untere Abdeckung
Diese Abdeckung öffnen, um den Resttonerbehälter auszutauschen.
Lüftungsschlitze
Vermeiden Überhitzung.
Nach großvolumigem Drucken kann das Gebläse gegebenenfalls weiter laufen, um die Temperatur im Inneren des Geräts zu senken.
Kopienablage
Hier werden Kopien, Drucke oder Faxnachrichten ausgegeben.
Hauptschalter
Öffnen Sie zum Ein-/Ausschalten die Abdeckung des Hauptschalters und drücken Sie den Hauptschalter.
Bewegungserkennungssensor
Erkennt eine sich dem Gerät nähernde Person.
Wiederaufnehmen des Betriebs aus dem Ruhemodus bei Annäherung einer Person an das Gerät
Vorderansicht auf die rechte Seite
ADF-Verlängerung
Ziehen Sie diese Verlängerung heraus, um großes Papier zu verwenden.
Papierführungen
Beim Einlegen des Papiers in den Bypass die Papierführungen am Papier ausrichten.
Verlängerung
Wenn Sie Papier in den Bypass einlegen, das größer als A4
, 81/2 × 11 ist, ziehen Sie die Bypass-Verlängerung heraus.Bypass
Verwenden Sie den Bypass zum Kopieren bzw. Drucken auf Klebeetiketten, Transparentpapier sowie auf Kopierpapier, das nicht in die Papiermagazine eingelegt werden kann.
Obere rechte Abdeckung
Diese Abdeckung öffnen, wenn ein Papierstau auftritt.
Lüftungsschlitze
Vermeiden Überhitzung.
Nach großvolumigem Drucken kann das Gebläse gegebenenfalls weiter laufen, um die Temperatur im Inneren des Geräts zu senken.

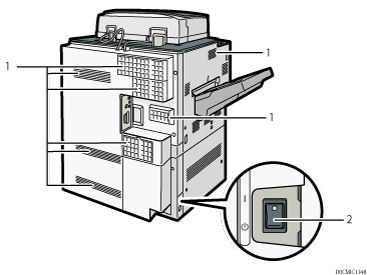

Rückansicht auf die linke Seite
Lüftungsschlitze
Vermeiden Überhitzung.
Nach großvolumigem Drucken kann das Gebläse gegebenenfalls weiter laufen, um die Temperatur im Inneren des Geräts zu senken.
Schalter Standheizung
Verhindert, dass Magazine Feuchtigkeit absorbieren. Schalten Sie diese bei hoher Feuchte und niedriger Temperatur ein, damit die Papiermagazine keine Feuchtigkeit absorbieren und sich die Druckqualität nicht verschlechtert.
