Si se atasca una hoja banner

Las hojas banner se cargan en la bandeja de la guía del papel banner que está conectada a la bandeja bypass.

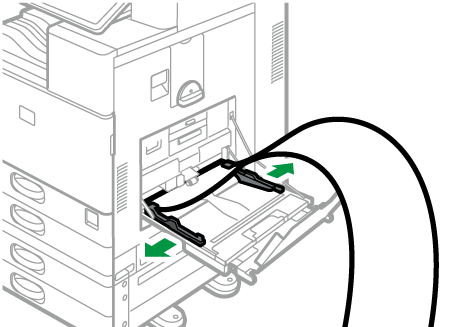

1. Gire las guías del papel en el exterior.

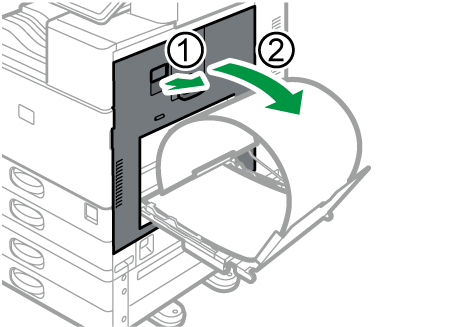

2. Tire hacia arriba de la palanca situada en el lado derecho de la máquina para abrir la tapa derecha.
   Abra la tapa derecha lentamente mientras la sujeta con la mano.

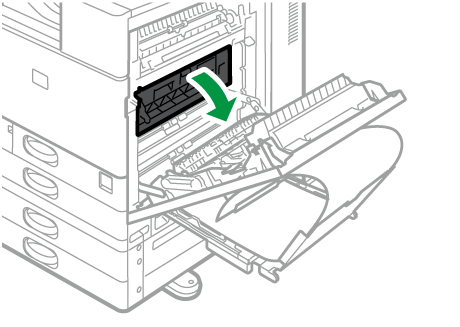

3. Abra la placa de la guía B.

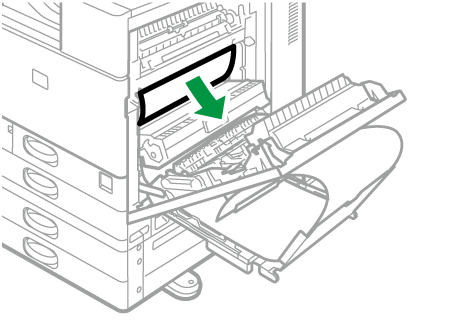

4. Tire del papel hacia abajo para extraerlo desde la parte inferior de la unidad de fusión.



5. Cierre la placa de la guía B.

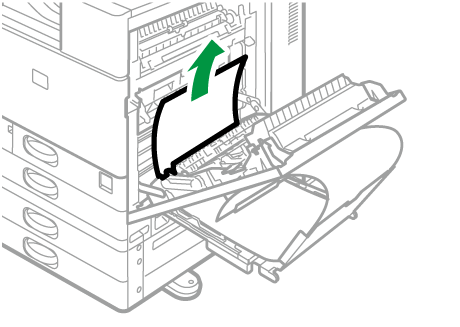

6. Tire del papel que hay entre la máquina y la unidad dúplex hacia arriba para extraerlo.



7. Cierre la tapa derecha.

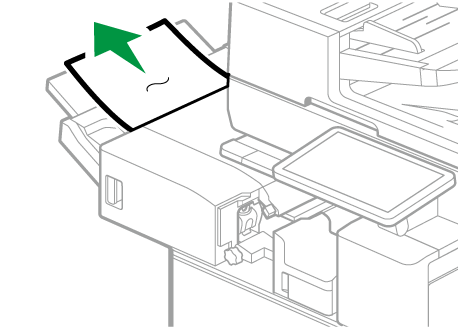

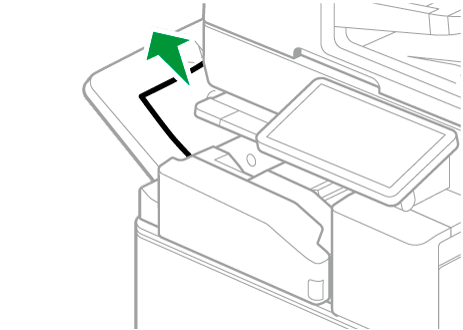

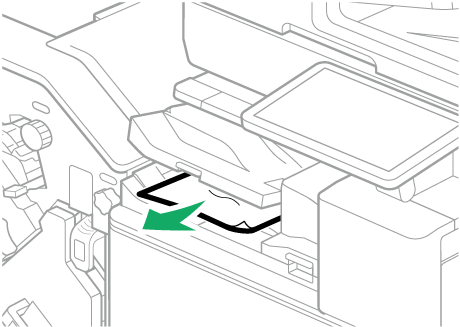

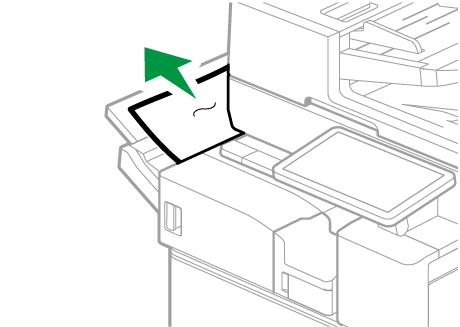

1. Retire el papel expulsado de la salida.

   Si el papel se atasca entre la máquina y el finisher, siga el procedimiento para cuando se atasca papel en la máquina en lugar de este.
   Retirar las hojas banner atascadas de la máquina

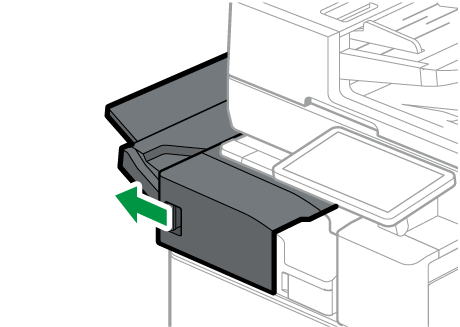

2. Deslice el finisher hacia la izquierda.

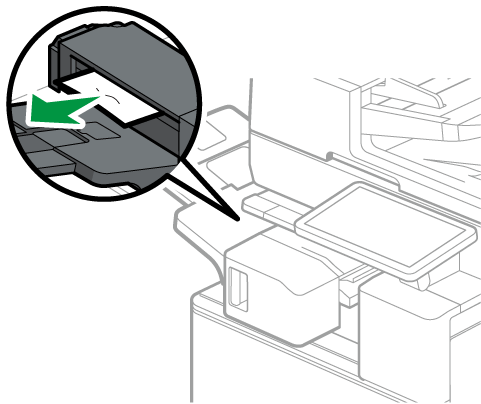

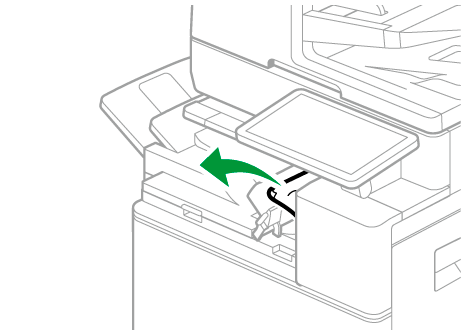

3. Retire el papel atascado de la salida.


4. Deslice el finisher a la derecha para devolverlo a su posición original.

Si el papel se atasca entre la máquina y el finisher, retire el papel atascado de la máquina antes de seguir este procedimiento.
Retirar las hojas banner atascadas de la máquina

1. Use la zona de sujeción para deslizar el finisher hacia la izquierda.

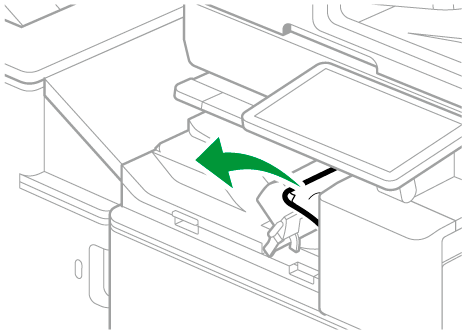

2. Retire el papel atascado de la salida.


3. Deslice el finisher a la derecha para devolverlo a su posición original.

Si D1 está encendido (bandeja externa)

1. Retire el papel de la salida.

   Si el papel se atasca entre la máquina y el finisher, siga el procedimiento para cuando se atasca papel en la máquina en lugar de este.
   Retirar las hojas banner atascadas de la máquina

2. Retire el papel atascado.


Si D2 está encendido (bandeja externa)

1. Retire el papel de la salida.

   Si el papel se atasca entre la máquina y el finisher, siga el procedimiento para cuando se atasca papel en la máquina en lugar de este.
   Retirar las hojas banner atascadas de la máquina

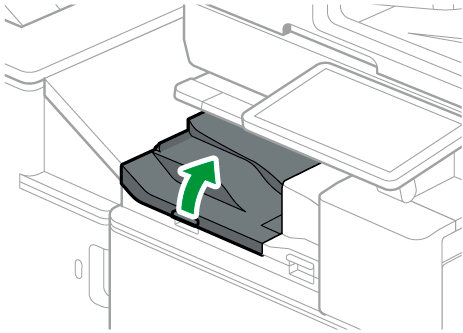

2. Abra la tapa de la bandeja externa (izquierda).


3. Retire el papel atascado.


4. Cierre la tapa.

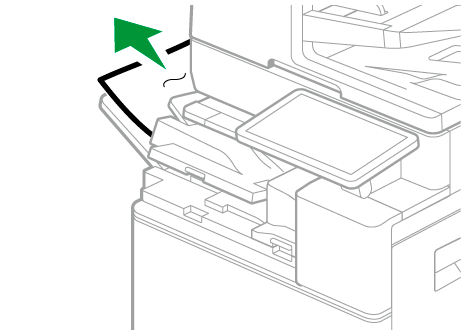

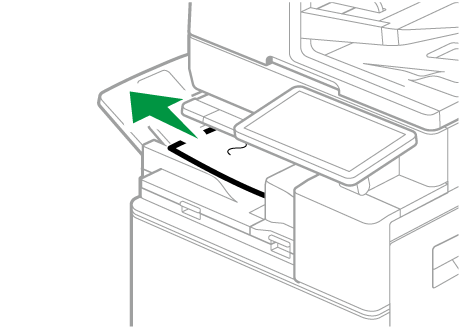

1. Retire el papel expulsado.



   Si el papel se atasca entre la máquina y el finisher, siga el procedimiento para cuando se atasca papel en la máquina en lugar de este.
   Retirar las hojas banner atascadas de la máquina

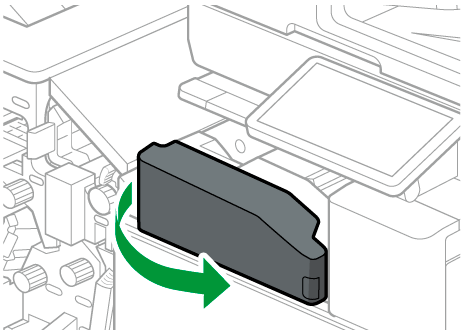

2. Abra la tapa delantera de la unidad de plegado múltiple interna.

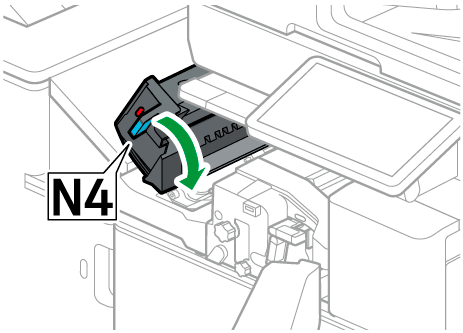

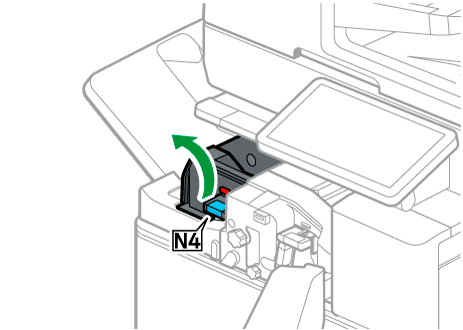

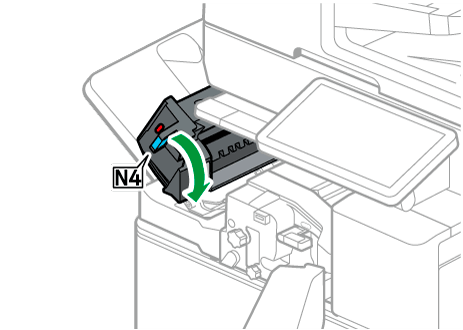

3. Sujete N4 y abra la unidad.

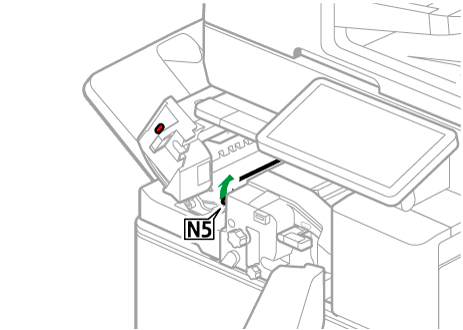

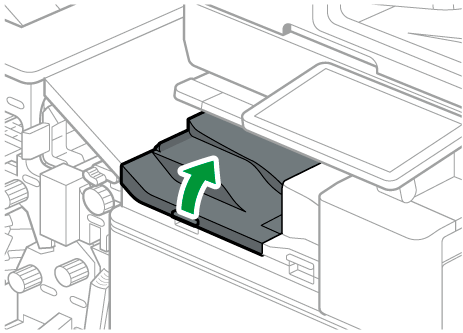

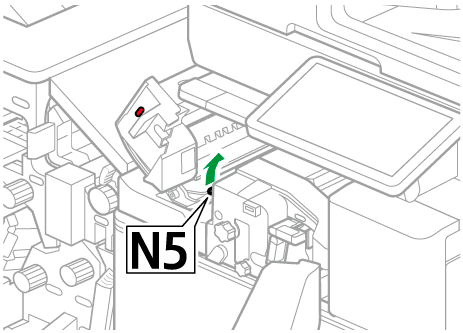

4. Abra la placa guía de N5.



5. Retire el papel atascado.

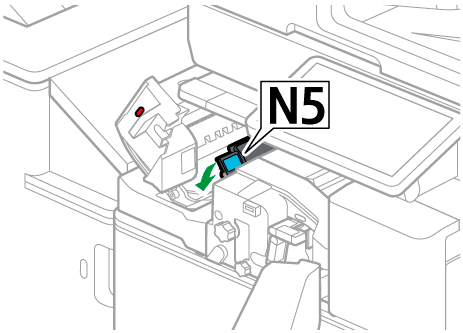

6. Cierre la placa guía de N5.

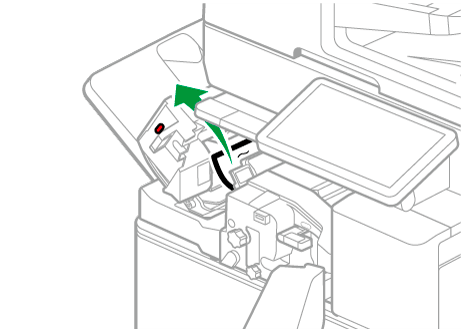

7. Sujete N4 y cierre la unidad.



8. Cierre la tapa frontal.

Si D1 está encendido (unidad de puente)

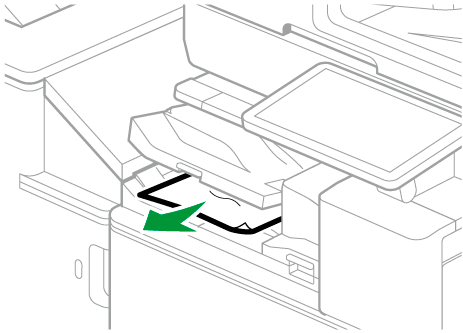

1. Retire el papel expulsado.



   Si el papel se atasca entre la máquina y el finisher, siga el procedimiento para cuando se atasca papel en la máquina en lugar de este.
   Retirar las hojas banner atascadas de la máquina

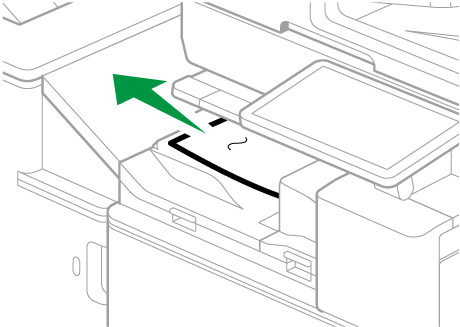

2. Retire el papel atascado.



Si D2 está encendido (unidad de puente)

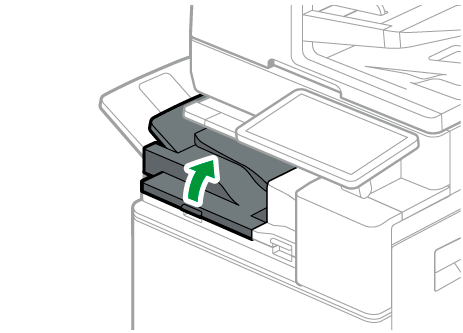

1. Abra la tapa de la unidad de puente (izquierda).



2. Retire el papel atascado.



3. Cierre la tapa.

Si el papel se atasca entre la máquina y el finisher, retire el papel atascado de la máquina antes de seguir este procedimiento.
Retirar las hojas banner atascadas de la máquina

1. Tire del asa del finisher para abrir la tapa delantera.



2. Abra la unidad de puente o la unidad de plegado múltiple interna.

   • Si la unidad de puente está conectada


     1. Abra la tapa de la unidad de puente (izquierda).



   • Si se instala la unidad de plegado múltiple interna


     1. Abra la tapa delantera de la unidad de plegado múltiple interna.

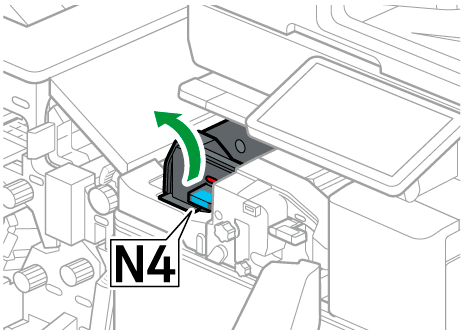

     2. Sujete N4 y abra la unidad.



     3. Abra la placa guía de N5.



3. Retire el papel.

   • CUando Finisher SR3340 o Booklet Finisher SR3350 está instalado

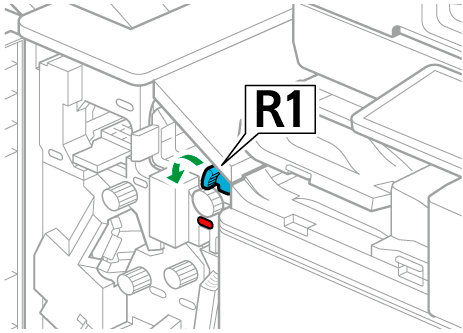

     1. Abra la placa guía de R1.

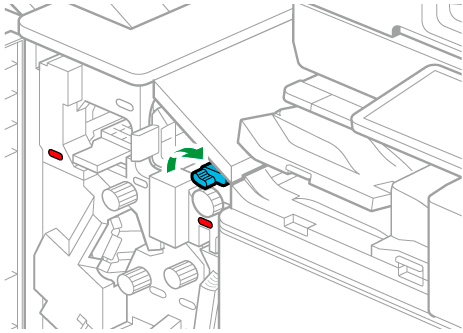

     2. Gire N2 en el finisher hacia la izquierda.

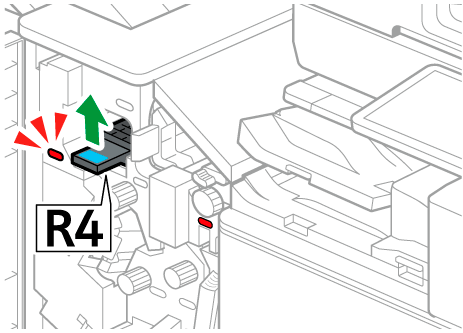

     3. Cuando el papel está atascado justo en Finisher SR3340 o Booklet Finisher SR3350, suba R4.

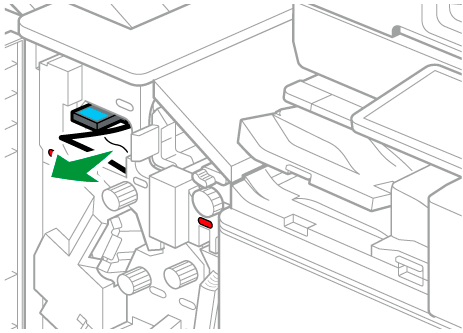

     4. Retire el papel.


     5. Cierre la placa guía de R1 en el finisher.


   • Cuando Finisher SR3320 o Booklet Finisher SR3330 está instalado.


     1. Gire la perilla hacia la izquierda.

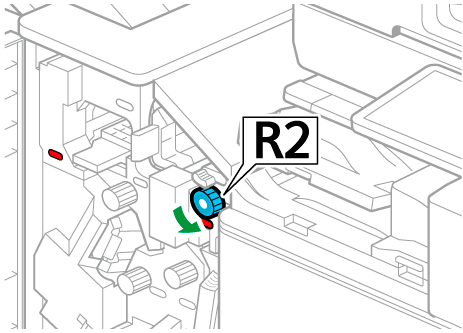

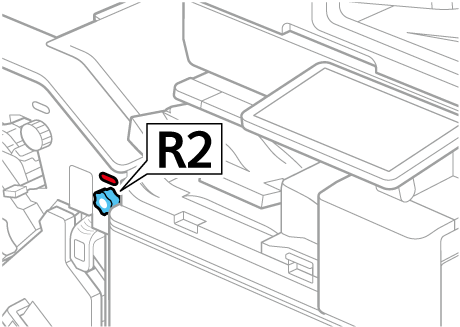

        Cuando el papel se atasca en algún lugar que no sea Finisher SR3320 o Booklet Finisher SR3330, gire R2 del finisher en el sentido contrario a las agujas del reloj.

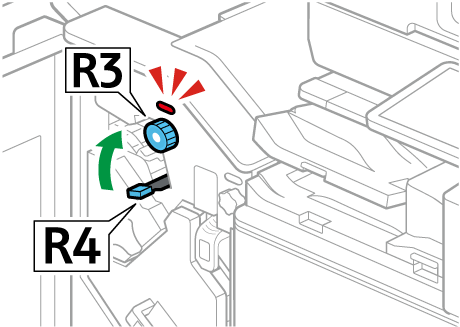

        Cuando el papel se atasca solo en Finisher SR3320 o Booklet Finisher SR3330, gire R3 del finisher en el sentido contrario a las agujas del reloj y, a continuación, tire hacia arriba del R4.



     2. Retire el papel.
        Si la unidad de puente está conectada



        Si se instala la unidad de plegado múltiple interna



4. Cierre la unidad de puente o la unidad de plegado múltiple interna.


   • Si la unidad de puente está conectada


     1. Cierre la tapa de la unidad de puente.

   • Si se instala la unidad de plegado múltiple interna

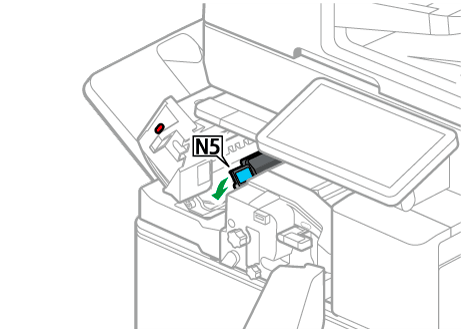

     1. Cierre la placa guía de N5 en la unidad de plegado múltiple interna.

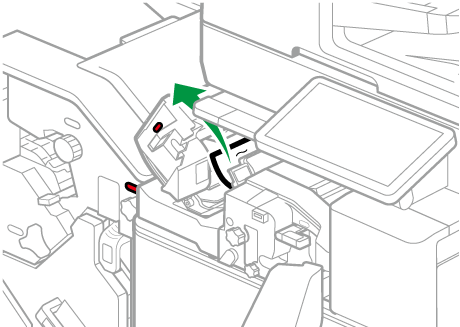

     2. Sujete N4 y cierre la unidad de plegado múltiple interna.



     3. Cierre la puerta de la unidad de plegado múltiple interna.

5. Tire de la tapa delantera del finisher para cerrarlo.

6. Si se aplican las siguientes condiciones, retire el papel atascado de la unidad de puente

   • Finisher SR3340 o Booklet Finisher SR3350 está instalado en la máquina y el papel está atascado en la unidad de puente.

   • Finisher SR3320 o Booklet Finisher SR3330 está instalado en la máquina y el papel se atasca entre la máquina y la unidad puente.
     Retirar las hojas banner atascadas de la unidad de puente
