Erişim Kontrolü
Yönetici, istenmeyen erişimi önlemek için makineye bağlanabilecek cihazları ya da protokolleri sınırlayabilir.
Ayrıca, bağlantı noktası durumunu yapılandırmak için bir protokolün etkinleştirildiği ya da devre dışlı bırakıldığı yönetici bir güvenlik seviyesi seçilebilir.

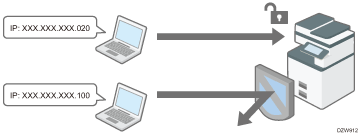

Cihazların makineye bağlanabildiği IP adreslerini sınırlandırma (Erişim Kontrolü)
Örneğin, IP adresi aralığı "192.168.15.1" ile "192.168.15.99" arasında belirtildiğinde, makineye 192.168.15.100 ile 255 arasındaki IP adreslerinden erişilemez.
Kullanılmayan protokolleri devre dışı bırakma
Protokol ayarı kontrol panelinde, Web Image Monitor'da ya da diğer ayar yöntemleri kullanılarak değiştirilebilir. Yapılandırılabilen protokoller yönteme göre değişebilir. Protokol Ayarı Yöntem Listesi içinde yapılandırma için protokolü onaylayın ve talimatları izleyin.
Güvenlik seviyesini belirleme
Farklı protokolleri, bağlantı noktalarını ve şifreleme algoritmalarını bir araya getiren dört güvenlik seviyesi arasından seçim yapabilirsiniz. Güvenlik Seviyesi Ayar Listesi ögesindeki her seviyenin açıklamasını doğrulayın.
Güvenlik ayarını kendi koşullarınıza uyarlamak için seçilen seviye ayarına göre özelleştirebilirsiniz.
Cihazların Makineye Erişebileceği IP Adreslerini Sınırlama
Web Image Monitor'ı kullanarak makineye erişebilecek IP adresi aralığını belirtin.
Aşağıdaki protokollerden erişimi sınırlayabilirsiniz.
LPR, RCP/RSH, FTP, Bonjour, SMB, WSD (Cihaz), WSD (Yazıcı), WSD (Tarayıcı)/DSM, IPP, DIPRINT, RHPP, snmp, telnet, NBT
Makine, Web Image Monitor konumundan gelen erişimi sınırlandırır.
Makinede Ağ Yöneticisi olarak Web Görüntü Monitörü'nden oturum açın.
[Aygıt Yönetimi] menüsünden [Konfigürasyon] düğmesine tıklayın.
"Güvenlik"in altındaki [Erişim Kontrolü]'ne tıklayın.

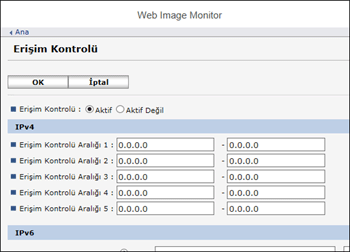

"Erişim Kontrolü"nde [Aktif] ögesine tıklayın ve makineye erişilebilecek IP adresi aralığını belirleyin.
Bir IPv4 adresi belirlemek için, "Erişim Kontrolü Aralığı" bölümünden, makineye erişimi olan bir aralık girin.
Bir IPv6 adresi belirtmek için "Erişim Kontrolü Aralığı" adımında "Aralık" ya da "Maske" adımını seçin, ardından makineye erişimi olacak bir aralık girin.
[OK] tuşuna tıklayın.
Yapılandırmayı tamamladıktan sonra, [OK] düğmesine tıklayın ve Web tarayıcıdan çıkın.
Protokol Ayarı Yöntem Listesi
Protokol ayarı yöntemlerini aşağıdaki listede görüntüleyebilirsiniz:
1: Kontrol Paneli 2: Web Image Monitor 3: telnet 4: Device Manager NX 5: Remote Communication Gate S
Protokol/Bağlantı Noktası | Ayar yöntemi | Protokol/Bağlantı noktası devre dışı olduğunda kullanılamayan işlev |
|---|---|---|
IPv4 - | 1, 2, 3 | IPv4 üzerinden çalışan tüm uygulamalar (IPv4 iletimi kullanırken, Web Image Monitor yazılımında IPv4 devredışı bırakılamaz.) |
IPv6 - | 1, 2, 3 | IPv6 üzerinden çalışan tüm uygulamalar |
IPsec - | 1, 2, 3 | IPsec kullanarak şifrelenen iletim |
FTP TCP:21 | 2, 3, 4, 5 | FTP gerektiren iletimler (Kontrol panelindeki ayarlarda yalnızca kişisel bilgilerin görüntülenmesini kısıtlayabilirsiniz.) |
telnet TCP:23 | 2, 4 | Telnet gerektiren iletimler |
SMTP TCP:25 (değişken) | 1, 2, 4, 5 | SMTP alışı gerektiren e-posta bildirim işlevi |
HTTP TCP:80 | 2, 3 | HTTP gerektiren iletimler Bağlantı noktası 80'de IPP kullanarak yazdırma |
HTTPS TCP:443 | 2, 3 | HTTP gerektiren iletimler (Kontrol panelini ya da Web Image Monitor'ı kullanarak yalnızca SSL iletimi gerektirmek ve SSL dışı iletimi reddetmek için ayar yapabilirsiniz.) |
SMB TCP:139 TCP:445 | 1, 2, 3, 4, 5 | SMB gerektiren iletimler |
NBT UDP:137/UDP:138 | 3 | TCP/IP aracılığıyla SMB yazdırma WINS sunucusunda NetBIOS belirtilen işlevleri |
SNMPv1-v2 UDP:161 | 2, 3, 4, 5 | SNMPv1/v2 gerektiren iletimler (Kontrol panelini, Web Image Monitor'ı ya da telnet'i kullanarak SNMPv1/v2'nin yapılandırmasını yasaklayabilir ve salt okunur yapabilirsiniz.) |
SNMPv3 UDP:161 | 2, 3, 4, 5 | SNMPv3 gerektiren iletimler (Kontrol panelini, Web Image Monitor'ı ya da telnet'i kullanarak yalnızca SNMPv3 şifreli iletimi istemek ve SNMPv3 olmayan şifrelenmiş iletimleri reddetmek için gereken ayarları yapabilirsiniz.) |
RSH/RCP TCP:514 | 2, 3, 4, 5 | RSH gerektiren iletimler Ağ TWAIN (Kontrol panelindeki ayarlarla yalnızca kişisel bilginin görüntülenmesini yasaklayabilirsiniz.) |
LPR TCP:515 | 2, 3, 4, 5 | LPR gerektiren iletimler (Kontrol panelindeki ayarlarla yalnızca kişisel bilginin görüntülenmesini kısıtlayabilirsiniz.) |
IPP TCP:631 | 2, 3, 4, 5 | LPR gerektiren iletimler |
IP-Faks TCP:1720 (H.323) UDP:1719 (Gatekeeper) TCP/UDP:5060 (SIP) TCP:5000 (H.245) UPD:5004, 5005 (Ses) TCP/UDP:49152 (T.38) | 1, 2, 4, 5 | H.323, SIP ya da T.38 kullanarak IP-Fax |
SSDP UDP:1900 | 2, 3 | Windows'ta UPnP kullanarak cihaz arama |
Bonjour UDP:5353 | 2, 3 | Bonjour gerektiren iletimler |
@Uzak TCP:7443 TCP:7444 | 1, 3 | RICOH @Remote |
DIPRINT TCP:9100 | 2, 3, 4, 5 | DIPRINT gerektiren iletimler |
RFU TCP:10021 | 1, 3 | Uzaktan yazılım bilgisi güncelleme |
WSD (Device) TCP:53000 (değişken) | 2, 3 | WSD (Cihaz) gerektiren iletimler
|
WSD (Printer) TCP:53001 (değişken) | 2, 3 | WSD (Yazıcı) gerektiren iletimler |
WSD (Tarayıcı)/DS M TCP:53002 (değişken) | 2, 3 | WSD (Tarayıcı) gerektiren iletimler DSM gerektiren tarayıcı yönetimi |
RHPP TCP:59100 | 2, 3 | RHPP ile yazdırma |
LLMNR UDP:5355 | 2, 3 | LLMNR kullanımını gerektiren ad çözünürlüğü |
Kontrol panelinde ya da Web Image Monitor'den prosedür ayarlama hakkındaki ayrıntılar için aşağıdaki talimatlara bakın:
Telnet komutu hakkındaki ayrıntılar hakkında bkz. web sitemizde "Cihaz İzleme (TELNET)".
Device Manager NX ya da Remote Communication Gate S'deki ayarlar hakkındaki ayrıntılar için bkz. her aracın kullanım kılavuzu.
Kontrol Panelini Kullanarak Kullanılmayan Protokolleri Devre Dışı Bırakma (Ayarlar Ekran Tipi: Standart)
Kontrol panelinden, makine yöneticisi olarak makinede oturum açın.
Ana ekranda [Ayarlar] ögesine basın.
Ayarlar ekranında, [Sistem Ayarları] düğmesine basın.
[Ağ/Arayüz]
[Effective Protokol] üzerine basın.
Kullanılmayan protokollerin yanındaki listeden, [İnaktif]'i seçin.
[OK] tuşuna basın.
[Ana sayfa] (
) üzerine basın ve ardından makinenin oturumunu kapatın.
Kontrol Panelinden Kullanılmayan Protokolleri Devre Dışı Bırakma (Ayarlar Ekran Tipi: Standart)
[Sistem Ayarları][Arayüz Ayarları] sekmesindeki protokolleri yapılandırın.
Kontrol panelinden, makine yöneticisi olarak makinede oturum açın.
Ana ekranda [Ayarlar] ögesine basın.
Ayarlar ekranında [Makine Özellikleri] düğmesine basın.
Her protokolün ayar ekranını görüntülemek için [Sistem Ayarları][Arayüz Ayarları] sekmesi [Etkin Protokol] ögesine basın.
Kullanılmayan protokolleri devre dışı bırakın.
[OK] tuşuna basın.
Yapılandırmayı tamamladıktan sonra Home () (Ana sayfa) düğmesine basın.
Kullanılmayan Protokolleri Web Image Monitor'dan Devre Dışı Bırakma
[Kağıt Ayarları] "Güvenlik" kategorisindeki protokolleri yapılandırın.
Web Görüntü Monitörü'nden, makinede, Makine Yöneticisi olarak oturum açın.
[Aygıt Yönetimi] menüsünden [Konfigürasyon] düğmesine tıklayın.

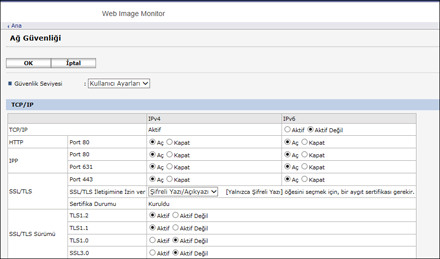

"Güvenlik" altında [Ağ Güvenliği]'ne tıklayın.
Devre dışı bırakılacak protokolleri ya da kapatılacak bağlantı noktası numaralarını belirtin.
Aşağı açılır "Güvenlik Seviyesi" menüsünden güvenlik seviyesini seçin. Aynı anda birden çok güvenlik seviyesini değiştirebilirsiniz. Güvenlik seviyesi ayarı ile değiştirilecek ögeler hakkındaki ayrıntılar için bkz. bu bölünde "Güvenlik Seviyelerini Belirleme".
[OK] tuşuna tıklayın.
Yapılandırmayı tamamladıktan sonra, [OK] düğmesine tıklayın ve Web tarayıcıdan çıkın.
Güvenlik Seviyesi Ayar Listesi
Kontrol panelini veya Web Image Monitor'ı kullanarak güvenlik seviyesi ayarlarını yapılandırabilirsiniz. Aşağıdaki güvenlik seviyelerini seçebilirsiniz:
Seviye 0
Kullanıcılar tüm özellikleri kısıtlama olmadan kullanabilir. Bu ayarı, dış tehditlere karşı korunacak bilgileriniz olmadığında seçin.
Seviye 1
Seviye 1, ofisteki bir bağlantı için uygundur.
FIPS140
FIPS140, "Seviye 1" ile "Seviye 2" arasında bir güvenlik gücü sunar.
Sadece ABD hükümeti tarafından kodlama/kimlik doğrulama algoritması olarak önerilen kodları kullanabilirsiniz. Bu algoritma dışındaki ayarlar "Seviye 2" ile aynıdır.
Seviye 2
Seviye 2, makinede kullanılabilecek maksimum güvenliktir. Bunu, ileri düzeyde önemli bilgileri korumak için kullanın.
Güvenlik seviyesi ayarları hakkındaki ayrıntılar için aşağıdaki listeye bakın: Makinenin kullanım koşuluna bağlı olarak belirli bir işlevin ayarını değiştirebilirsiniz.
İşlev | Seviye 0 | Seviye 1 | FIPS 140 | Seviye 2 |
|---|---|---|---|---|
TCP/IP*2 |
|
|
|
|
HTTP > Bağlantı Noktası 80 | Açık | Açık | Açık | Açık |
IPP > Bağlantı Noktası 80 | Açık | Açık | Açık | Açık |
IPP > Bağlantı Noktası 631 | Açık | Açık | Kapalı | Kapalı |
SSL/TLS > Bağlantı Noktası 443 | Açık | Açık*3 | Açık*3 | Açık*3 |
SSL/TLS > SSL/TLS İletişimine İzin Ver | Şifre Yazısı Önceliği | Şifre Yazısı Önceliği | Yalnızca Şifre Yazısı | Yalnızca Şifre Yazısı |
SSL/TLS Sürüm > TLS1.2 |
|
|
|
|
SSL/TLS Sürüm > TLS1.1 |
|
|
|
|
SSL/TLS Sürüm > TLS1.0 |
| - | - | - |
SSL/TLS Sürüm > SSL3.0 |
| - | - | - |
SSL/TLS > Şifreleme Gücü Ayarı > AES | 128bit/ 256bit | 128bit/ 256bit | 128bit/ 256bit | 128bit/ 256bit |
SSL/TLS > Şifreleme Gücü Ayarı > 3DES | 168bit | - | - | - |
SSL/TLS > Şifreleme Gücü Ayarı > RC4 | - | - | - | - |
SSL/TLS > Anahtar Değişimi | RSA | RSA | RSA | RSA |
SSL/TLS > Digest | SHA1 | SHA1 | SHA1 | SHA1 |
DIPRINT |
|
| - | - |
LPR |
|
| - | - |
FTP |
|
|
|
|
RSH/RCP |
|
| - | - |
TELNET |
| - | - | - |
Bonjour |
|
| - | - |
SSDP |
|
| - | - |
SMB |
|
| - | - |
TCP/IPv4 üzerinden NetBIOS |
|
| - | - |
WSD (Device) |
|
|
|
|
WSD (Printer) |
|
|
|
|
WSD (Scanner) |
|
|
|
|
WSD (Şifrelenmiş Cihaz İletişimi) | - | - |
|
|
RHPP |
|
| - | - |
: Etkinleştirildi. -: İşlev devre dışı.)*1 Aynı ayarlar IPv4 ve IPv6 için de uygulanır.
*2 TCP/IP ayarı güvenlik seviyesi tarafından kontrol edilmez. Bu ayarı etkinleştirip etkinleştirmeyeceğinizi manuel olarak belirleyin.
*3 IPP-SSL İletişimi Windows 8.1 ya da daha sonraki sürümlerde etkindir.
*4 bu, Windows 8.1 ya da sonraki sürümlerde etkindir.
İşlev | Seviye 0 | Seviye 1 | FIPS 140 | Seviye 2 |
|---|---|---|---|---|
SNMP |
|
|
|
|
SNMPv1 ve v2'ye göre İzin Ayarları |
| - | - | - |
SNMPv1 ve v2 işlevleri |
|
| - | - |
SNMPv3 işlevi |
|
|
|
|
SNMPv3 İletişimine İzin Ver | Şifreli Yazı/Açıkyazı | Şifreli Yazı/Açıkyazı | Yalnızca Şifre Yazısı | Yalnızca Şifre Yazısı |
İşlev | Seviye 0 | Seviye 1 | FIPS 140 | Seviye 2 |
|---|---|---|---|---|
S/MIME > Şifreleme Algoritması | 3DES-168bit | 3DES-168bit | DES-168bit | AES-256bit |
S/MIME > Özet Kimlik Doğrulaması | SHA1 | SHA1 | SHA1 | SHA-256bit |
SNMPv3 > Kimlik Doğrulama Algoritması | MD5 | SHA1 | SHA1 | SHA1 |
SNMPv3 > Şifreleme Algoritması | DES | DES | AES-128 | AES-128 |
Kerberos Kimlik Doğrulama > Şifreleme Algoritması | AES256-CTSHMACSHA1-96/AES128-CTSHMACSHA1-96/DES3-CBC-SHA1/RC4-HMAC/DES-CBC-MD5 | AES256-CTSHMACSHA1-96/AES128-CTS-HMAC-SHA1-96/DES3-CBC-SHA1/RC4-HMAC | AES256-CTSHMACSHA1-96/AES128-CTSHMACSHA1-96/DES3-CBC-SHA1 | AES256-CTSHMACSHA1-96/AES128-CTSHMAC-SHA1-96 |
Sürücü Şifreleme Anahtarı > Şifreleme Gücü Ayarı | Basit Şifreleme | DES | AES | AES |
Kontrol Panelini Kullanarak Güvenlik Seviyesini Belirleme (Ayarlar Ekran Tipi: Standart)
Kontrol panelinde, makinede ağ yöneticisi olarak oturum açın.
Ana ekranda [Ayarlar] ögesine basın.
Ayarlar ekranında, [Sistem Ayarları] düğmesine basın.
[Yönetici Ayarları][Security][Ay Güvenlik Seviyesi] üzerine basın.
Ağ Güvenlik Seviyesi'nin yanındaki listeden, bir güvenlik seviyesi seçin.
Seviye 0, Seviye 1, Seviye 2 ve FIPS140 arasından bir güvenlik seviyesi seçin.
Güvenlik seviyeleri için, aşağıdaki bölüme bakın:
Web Image Monitor'ı kullanarak güvenlik seviyesini özelleştirdiyseniz [Özel] seçilir. [Özel] ayarını kontrol panelinden özelleştiremezsiniz. Güvenlik seviyesini özelleştirmek için Web Görüntü Monitörü'nü kullanın.
[OK] tuşuna basın.
[Ana sayfa] () üzerine basın ve ardından makinenin oturumunu kapatın.
Kontrol Panelini Kullanarak Güvenlik Seviyesini Belirleme (Ayarlar Ekran Tipi: Klasik)
Kontrol panelinden makinede Ağ Yöneticisi olarak oturum açın.
Ana ekranda [Ayarlar] ögesine basın.
Ayarlar ekranında [Makine Özellikleri] düğmesine basın.
[Sistem Ayarları][Yönetici Araçları] sekmesi [Ağ Güvenlik Seviyesi] düğmesine basın.
Güvenlik seviyesini belirleyin.
Seviye 0, Seviye 1, Seviye 2 ve FIPS140 arasından bir güvenlik seviyesi seçin.
Web Image Monitor'ı kullanarak güvenlik seviyesini özelleştirdiyseniz [Özel] seçilir. [Özel] ayarını kontrol panelinden özelleştiremezsiniz. Güvenlik seviyesini özelleştirmek için Web Görüntü Monitörü'nü kullanın.
[OK] tuşuna basın.
Yapılandırmayı tamamladıktan sonra Home () (Ana sayfa) düğmesine basın.
Web Image Monitor ile Güvenlik Seviyesinin Belirlenmesi
Makinede Ağ Yöneticisi olarak Web Görüntü Monitörü'nden oturum açın.
[Aygıt Yönetimi] menüsünden [Konfigürasyon] düğmesine tıklayın.
"Güvenlik" altında [Ağ Güvenliği]'ne tıklayın.

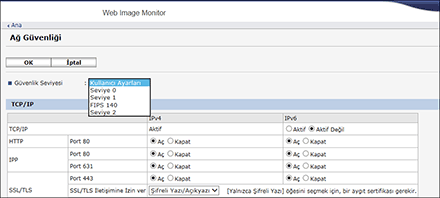

"Güvenlik Seviyesi"nden bir güvenlik seviyesi seçin.
Ayarları gereken şekilde belirleyin.
Her ögeyi ağ koşuluna ya da güvenlik ilkesine göre belirleyin.
Ayarlar değiştirildiğinde, güvenlik seviyesi [Kullanıcı Ayarı] olarak otomatik değişir. Kontrol panelinde [Özel] görüntülenir.
[OK] tuşuna tıklayın.
Yapılandırmayı tamamladıktan sonra, [OK] düğmesine tıklayın ve Web tarayıcıdan çıkın.
