Guia do UtilizadorIM C2000/C2500/C3000/C3500/C4500/C5500/C6000 series

Guia dos Nomes e Funções dos Componentes

CUIDADO

  • Não obstrua as ventilações do equipamento. Se o fizer, pode provocar um incêndio resultante do sobreaquecimento dos componentes internos.

Símbolos da Região A e da Região B

Ícone da Região A(principalmente Europa e Ásia), (principalmente Europa) ou (principalmente Ásia)

Ícone da região B(principalmente América do Norte)

As diferenças nas funções dos modelos da Região A e Região B são indicadas por dois símbolos.

Leia as informações assinaladas com o símbolo que corresponde à região do modelo utilizado.

Para mais informações sobre que símbolo corresponde ao modelo utilizado, consulte Informações Específicas de Modelo.

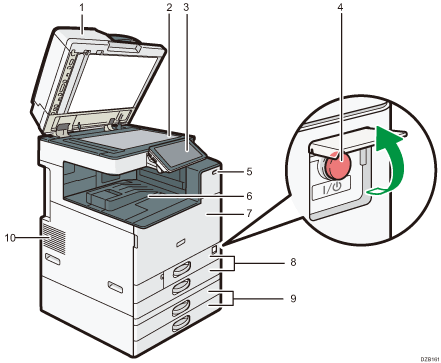

Vista frontal e esquerda

Ilustração com numeração da unidade principal
  1. Tampa do vidro de exposição/alimentador automático de documentos (ADF)

    Baixe a tampa sobre os originais colocados no vidro de exposição.

    Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.

  2. Vidro de exposição

    Coloque aqui os originais virados para baixo.

    Colocar um Original no Vidro de Exposição

  3. Painel de controlo

    Nomes e Funções do Painel de Controlo

  4. Botão de alimentação principal

    Para ligar e desligar a alimentação, abra a tampa do interruptor de alimentação principal e prima o interruptor de alimentação principal.

    Ligar e Desligar a Alimentação

  5. Sensor de deteção de pessoas

    Deteta a aproximação de uma pessoa ao equipamento.

    Guia do Utilizador (Versão Completa)

  6. Bandeja interna 1

    O papel copiado/impresso e as páginas dos faxes recebidos são ejetados para aqui. E o papel sai por baixo do suporte de papel fixado no interior da bandeja interna.

    Bandeja interna
  7. Tampa frontal

    Abra esta tampa para aceder ao interior do equipamento.

    Substituir o Toner

  8. Bandejas de papel (bandejas 1 e 2)

    Bandejas de papel standard. Coloque papel aqui.

    Colocar Papel na Bandeja de Papel

  9. Bandejas de papel inferiores (bandejas 3 e 4)

    Bandejas de papel opcionais. Coloque papel aqui.

    Colocar Papel na Bandeja de Papel

  10. Aberturas de ventilação

    Orifícios de ventilação do interior do equipamento para evitar o sobreaquecimento dos componentes internos.

    Após a impressão de um grande volume, a ventoinha de ventilação pode continuar a funcionar para reduzir a temperatura no interior do equipamento.

Nota

  • Tenha em conta o seguinte ao utilizar o suporte de papel da bandeja interna:

    • depois de retirar a folha de papel impressa no topo da bandeja interna, não empurre a folha de volta debaixo do suporte de papel. O suporte de papel não funciona corretamente com a folha impressa e pode provocar um encravamento de papel.

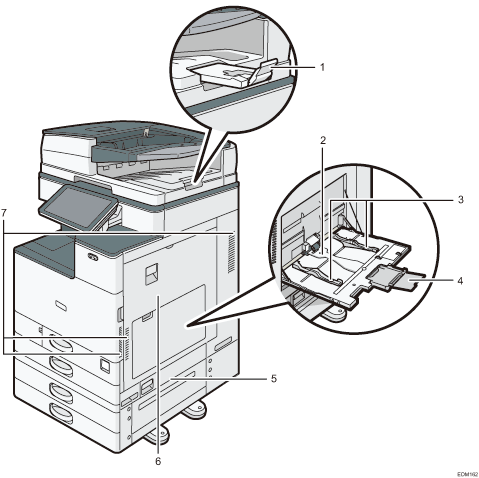

Vista frontal e direita

Ilustração com numeração da unidade principal
  1. Extensor da bandeja do ADF

    Puxe este extensor para fora para evitar a queda de originais com formato do papel superior a B4 ou 81/2 × 14.

  2. Bandeja de alimentação manual

    Utilize a bandeja para copiar ou imprimir em acetatos, etiquetas autocolantes e papel que não pode ser colocado nas bandejas de papel.

    Colocar Papel na Bandeja de Alimentação Manual

  3. Guias do papel

    Encoste as guias às margens do papel quando colocar papel na bandeja de alimentação manual.

  4. Extensor

    Puxe este extensor para fora quando colocar papel com formato do papel superior a A4Horizontal, 81/2 × 11.

  5. Tampa inferior direita

    Abra esta tampa para retirar papel encravado.

  6. Tampa direita

    Abra esta tampa para retirar papel encravado.

  7. Aberturas de ventilação

    Orifícios de ventilação do interior do equipamento para evitar o sobreaquecimento dos componentes internos.

    Após a impressão de um grande volume, a ventoinha de ventilação pode continuar a funcionar para reduzir a temperatura no interior do equipamento.

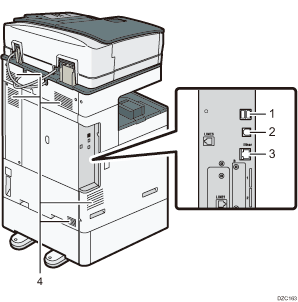

Vista traseira e esquerda (principalmente Europa) (principalmente América do Norte)

Ilustração com numeração da unidade principal
  1. Interface USB2.0 Type A

    Utilize a porta para ligar o dispositivo de autenticação de cartões IC.

  2. Interface USB2.0 Type B

    Utilize a porta para ligar o equipamento e o computador com o cabo USB.

  3. Interface Ethernet

    Utilize a porta para ligar o equipamento à rede ou para utilizar o serviço de gestão remota (RICOH @Remote) através da Internet.

  4. Aberturas de ventilação

    Orifícios de ventilação do interior do equipamento para evitar o sobreaquecimento dos componentes internos.

    Após a impressão de um grande volume, a ventoinha de ventilação pode continuar a funcionar para reduzir a temperatura no interior do equipamento.

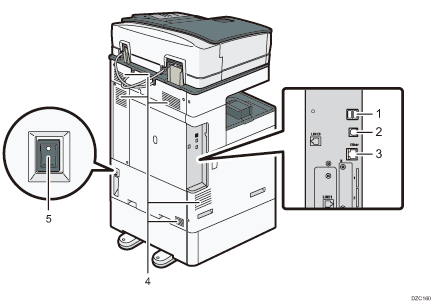

Vista traseira e esquerda (principalmente Ásia)

Ilustração com numeração da unidade principal
  1. Interface USB2.0 Type A

    Utilize a porta para ligar o dispositivo de autenticação de cartões IC.

  2. Interface USB2.0 Type B

    Utilize a porta para ligar o equipamento e o computador com o cabo USB.

  3. Interface Ethernet

    Utilize a porta para ligar o equipamento à rede ou para utilizar o serviço de gestão remota (RICOH @Remote) através da Internet.

  4. Aberturas de ventilação

    Orifícios de ventilação do interior do equipamento para evitar o sobreaquecimento dos componentes internos.

    Após a impressão de um grande volume, a ventoinha de ventilação pode continuar a funcionar para reduzir a temperatura no interior do equipamento.

  5. Interruptor do aquecedor anti-humidade

    Coloque o interruptor na posição "On" (Ligado) para impedir que o papel absorva a humidade e mantenha a qualidade da impressão. Utilize esta funcionalidade quando pretender utilizar o equipamento num ambiente de elevada ou reduzida humidade.
