Papír behelyezése a papíradagoló tálcába
A papír behelyezési módszere az adagolótálcák típusnak függvényében eltérő.
- A papír behelyezésekor körültekintően járjon el, nehogy valamely alkatrész becsípje vagy megsértse az ujját.
Mielőtt papírt helyez egy papíradagolóba, ellenőrizze, hogy az adott méretű és típusú papír behelyezhető-e az adott papíradagolóba és azt, hogy milyen papírméret észlelése történik meg automatikusan.
Ha olyan papírt tölt be, amelynek méretét a készülék nem észleli automatikusan, határozza meg a papír méretét a [Papíradagoló beállítások] alatt a [Beállítások] menüpontban.
Beállítások képernyőtípus: Szokásos
Automatikusan nem észlelt papírméret megadása (Beállítások képernyőtípus: Szokásos)
Beállítások képernyőtípus: Klasszikus
Automatikusan nem észlelt papírméret megadása (Beállítások képernyőtípus: Klasszikus)
Vékony, vastag vagy egyéb különleges papír behelyezéséhez adja meg a papír típusát vagy vastagságát az alábbi beállítási elemekben.
Beállítások képernyőtípus: Szokásos
„Adagoló/papír beállításai”, Felhasználói útmutató (teljes verzió) angolul
Beállítások képernyőtípus: Klasszikus
Felhasználói útmutató (teljes verzió) angolul
Ha olyan papíradagoló tálcára helyez papírt, ahol már van néhány papírlap, az adagolóból a készülék egyszerre több papírlapot húzhat be. Vegye ki az összes lapot, pörgesse át őket, majd helyezze őket újra be.
Papírsúrlódási hangot hallhat. Ez nem a készülék hibás működését jelzi.
Papír behelyezése az 1–4. adagolóba
Állítsa be az oldalsó és a hátsó lapvezetőket a papír méretének megfelelően. Ha A3-asnál nagyobb papír helyez be, a kiegészítő oldalsó lapvezető helyzetét is módosítsa.
Ne tegyen be papírt a maximális jelzés fölé. Ha a maximális jelzésen felül helyez be papírt, a készülék ferdén nyomtathatja ki a képeket, vagy elakadhat a papír.
Mindegyik adagolóba azonos módon kell behelyezni a papírokat. A következő példában a 2. papíradagolót használjuk.
Húzza ki óvatosan az adagolót.
Az oldalsó lapvezető kioldókarjának nyomva tartásával csúsztassa kifelé a lapvezetőket.
A3-nál nagyobb méretű papír betöltéséhez húzza ki teljesen a tálcát, és állítsa be a két oldalsó segédkorlát pozícióját.
Nyomja meg a kiálló részt a kiegészítő oldalsó lapvezető (1) kioldásához, majd vegye ki a papíradagolóból (2).
Tegye a kiegészítő oldalsó lapvezetőt abba a barázdába, amely megfelel a használni kívánt papír méretének.
*1 B4-es papír behelyezésekor nincs szükség a kiegészítő oldalsó lapvezető használatára.
Ugyanígy módosítsa a kiegészítő oldalsó lapvezető helyzetét a hátsó részen is.
A hátsó lapvezető kioldókarjának lenyomása közben csúsztassa kifelé a hátsó lapvezetőt.
Ha a hátsó lapvezetőt egy záróelem rögzíti, forgassa el a záróelem rögzítőcsavarját egy pénzérmével vagy más hasonló tárggyal az óramutató járásával ellentétes irányban 90 fokkal, majd távolítsa el a záróelemet.
Igazítsa össze a papírt, majd helyezze be a nyomtatandó oldallal felfelé.
A lapokat behelyezés előtt pörgesse át, hogy ne tapadjon össze több papírlap, és azokat a készülék ne húzza be egyszerre.
Ne tegyen be papírt a maximális jelzés fölé.
A kioldókar lenyomása közben igazítsa az oldalsó és a hátsó lapvezetőket a papír méretéhez.
Ne hagyjon szabad helyet a papír és a lapvezetők között.
A hátsó lapvezető rögzítéséhez igazítsa össze a záróelem két kiugró részét a hátsó lapvezető nyílásaival, majd szorítsa meg a rögzítőcsavart úgy, hogy egy pénzérmével vagy más hasonló tárggyal elforgatja 90 fokkal az óramutató járásával megegyező irányba.
Ha nem szereli fel a hátsó lapvezetőt, a záróelemet állítsa az ábrán látható helyzetbe, majd forgassa el egy pénzérmével vagy más hasonló tárggyal a rögzítőcsavart 90 fokkal az óramutató járásával megegyező irányba.
Óvatosan tegye az adagolót az eredeti helyzetébe.
A teljesen kihúzott tálca visszahelyezéséhez az eredeti helyére egyenesen tolja be a tálcát. Ha a papíradagoló tálca megsérül, papírelakadást okozhat. Ha túlzott erővel tolja be a tálcát, a védőkorlát elmozdulhat.
Az 1. adagolónál a készülék nem érzékeli automatikusan a papír méretét. A kezelőpanelen határozza meg a használni kívánt papírméretet.
Beállítások képernyőtípus: Szokásos
Automatikusan nem észlelt papírméret megadása (Beállítások képernyőtípus: Szokásos)
Beállítások képernyőtípus: Klasszikus
Automatikusan nem észlelt papírméret megadása (Beállítások képernyőtípus: Klasszikus)
A 2–4. adagolóba lehet borítékokat helyezni.
Papír behelyezése a kézi adagolóba
A kézi adagolóba helyezze be azokat a papírokat, amelyek nem tehetők be az 1–4. adagolóba, például képeslapokat, levelezőlapokat, átlátszó fóliát és címkepapírokat (öntapadós címkéket).

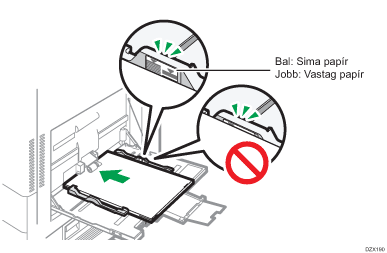

A kézi adagolóba behelyezhető lapok maximális számát a papírtípus határozza meg.
Ajánlott papírméretek és papírtípusok
Ne tegyen be papírt a maximális jelzés fölé. Ha a maximális jelzésen felül tölt be papírt, a készülék ferdén nyomtathatja ki a képeket, vagy elakadhat a papír.
Nyissa ki a kézi adagolót.
Ha a kézi adagolónál nagyobb papírokat heleyez a kézi adagolóba (fekvő tájolásban A4-esnél szélesebb papírokat), húzza ki a hosszabbítót.
Helyezze be a papírt a nyomtatandó oldalával lefelé, majd nyomja enyhén befelé, amíg hangjelzést nem hall.
A lapokat behelyezés előtt pörgesse át, hogy ne tapadjon össze több papírlap, és azokat a készülék ne húzza be egyszerre.
Borítékok vagy fejléces lapok behelyezésekor ellenőrizze a tájolást, a lapok felső és hátsó oldalát vagy a zárófülek helyzetét.
Igazítsa a papírvezetőket a papírmérethez.
Papír betöltéséhez a kézi adagoló tálcába jobb, ha a papírt
tájolással helyezi be.
Papír behelyezése a szalagpapír-vezető adagolóba
Fordítsa el a gombot az óramutató járásával megegyező irányba, amíg a háromszög alakú jel meg nem all a feloldás jelnél.
Ügyeljen arra, hogy a gomb elfordítása közben ne üsse be a kezét a szalagpapír-vezető adagolóba.
Ha nem tudja elfordítani a gombot, forgassa úgy, hogy közben a készülék felé nyomja a szalagpapír-vezető adagolót.
Tartsa meg egyik kezével a fogantyút, és közben a másikkal támassza meg a kézi adagoló hátulsó részét, majd lassan nyissa ki a kézi adagolót.
Nyissa addig a kézi adagolót, amíg a padlóval párhuzamosan nem áll.
148-457,2 mm (5,83-18,00 hüvelyk) vízszintes szélességű papír betöltése esetén lépjen tovább a 4. lépésre.
Emelje meg a szalagpapír-vezető adagolót, majd helyezze be a kézi adagolóba, amíg stabil helyzetbe nem kerül.
Írással lefelé helyezze be a lapokat, amíg meg nem hallja a sípolást.
Igazítsa a papírvezetőket a papírmérethez.
Ha a papírvezetők nincsenek szorosan a papírhoz állítva, a képek aszimetrikusak lehetnek, vagy a készülék hibásan adagolhatja a papírt.
148–900,0 mm (5,83-35,5 hüvelyk) vízszintes szélességű papír betöltése esetén lépjen tovább a 7. lépésre.
Nyissa ki az aladagolót, majd emelje meg a kis méretű szalagpapír-vezető adagolót.
Állítsa be a papír vezető élét a papírméret alapján.
1200 mm (47,3 hüvelyk) vízszintes szélességű papír használata esetén hajtsa be a papírt, hogy vezető éle a kis szalagpapír-vezető adagolóhoz érjen.
900 mm (35,5 hüvelyk) vízszintes szélességű papír használata esetén hajtsa be a papírt, hogy a vezető éle a készülék oldalához érjen.
457,2–900 mm (18,00-35,5 hüvelyk) vízszintes szélességű papír használata esetén állítsa be a papírt úgy, hogy vezető éle kiálljon a szalagpapír-vezető adagolóból.
148–457,2 mm (5,83–18,00 hüvelyk) vízszintes szélességű papír használata esetén állítsa be a papírt betölési papírként a kézi adagolóban.
Legfeljebb 10 db 457,2–1260 mm (18,00–49,60 hüvelyk) vízszintes szélességű papírt lehet a szalagpapír-vezető adagolóba tölteni. Ha a szalagpapír-vezetp adagolóba több lapot tölt be, mindenképpen válassza el őket egyenként a betöltés előtt.
Ha az [Értesítési hang] beállítása [Nincs hang], a készülék nem ad hangot a szalagpapír-vezető adagolóba történő papírbetöltéskor.
A szalagpapír-vezető adagoló bezárása
Vegye ki az esetlegesen betöltött papírt.
Hajtsa fel az aladagolót.
Csúsztassa kifelé a papírvezetőket a maximális szélességre.
Hajtsa fel a szalagpapír-vezető adagolót.
Tartsa meg egyik kezével a fogantyút, és közben támassza meg a másik kezével a kézi adagoló hátulsó részét, majd lassan zárja be a kézi adagolót.
Fordítsa el a gombot az óramutató járásával ellentétes irányba, amíg a háromszög jelzés a zárolás jelzésnél meg nem all.
Papír betöltése a 3. adagolóba (LCT)
A 3. adagolóba (nagykapacitású adagoló, LCT) csak A4-es, álló papír tölthető. 81/2 × 11 méretű papír betöltéséhez lépjen kapcsolatba egy szervizképviselővel.
A papírt az adagoló bal és jobb oldalára egyaránt behelyezheti.
A nagykapacitású 3. adagoló jobb oldalából kerül be a papír a készülékbe. Ha a nagykapacitású 3. adagoló jobb oldalából kifogy a papír, a bal oldalon lévő papír automatikusan átkerül a jobb oldalra, és az adagoló folytatja a papír adagolását.
Miközben a nagykapacitású 3. adagolóból nyomtat, kihúzhatja az adagoló bal oldalát, és új papírt helyezhet bele.
Ha a nagykapacitású 3. adagoló jobb oldalába betöltött papír elfogy, a bal oldalon levő papír automatikusan átkerül az adagoló jobb oldalára. Ne húzza ki a nagykapacitású 3. adagolót, miközben mozgó papír hangját hallja.
Óvatosan húzza ki a nagykapacitású 3. adagolót.
Igazítsa össze a papírt, majd helyezze be a nyomtatandó oldallal felfelé.
A lapokat behelyezés előtt pörgesse át, hogy ne tapadjon össze több papírlap, és azokat a készülék ne húzza be egyszerre.
A jobb oldali köteg esetében a papír jobb szélét a papíradagoló jobb oldalához igazítsa. A bal oldali kötegnél a papír bal szélét a papíradagoló bal széléhez igazítsa.
Ne tegyen be papírt a maximális jelzés fölé.
Amikor a teljes adagoló kihúzható
Amikor az adagoló fele húzható ki
Töltsön legalább 30 lapot az adagoló bal oldalára.
Óvatosan teljesen tolja be a 3. adagolót (nagy kapacitású adagoló).
Papír betöltése a nagy kapacitású adagolóba (LCT)
A nagykapacitású lapadagoló kizárólag álló helyzetű, A4-es méretű papírt adagol. B5 vagy 81/2 × 11 méretű papír betöltéséhez lépjen kapcsolatba egy szervizképviselővel.
Nyissa ki a nagykapacitású adagoló fedelét.
Igazítsa egymásra a papírokat, és helyezze be őket nyomtatási oldalukkal lefelé.
A lapokat behelyezés előtt pörgesse át, hogy ne tapadjon össze több papírlap, és azokat a készülék ne húzza be egyszerre.
Ne tegyen be papírt a maximális jelzés fölé.
Zárja le a nagykapacitású adagoló fedelét.
Automatikusan nem észlelt papírméret megadása (Beállítások képernyőtípus: Szokásos)
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg az [Adagoló/Papír beállításai] gombot.
Nyomja meg a [Papírméret/Papírtípus]
[Papírméret/Papírtípus] lehetőséget.
Nyomja meg annak az adagolónak a nevét, amelybe a papír be van helyezve.
Törölje az [Automatikus papírválasztás/automatikus adagolóválasztás alkalmazása] jelölőnégyzetet, majd nyomja meg a [Papírméret] gombot.
A kézi adagoló megadásához nyomja meg a [Papírméret: nyomtató] gombot.
Válassza kia listáról a behelyezett papír méretét, majd nyomja meg az [OK][OK] gombot.
A művelet befejezése után nyomja meg a [Kezdőképernyő] (
) gombot.
Egyéni méretű papír megadása a vezérlőpanelen (A beállításokat bemutató képernyő típusa: Szokásos)
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg az [Adagoló/Papír beállításai] gombot.
Nyomja meg a [Papírméret/Papírtípus][Papírméret/Papírtípus] lehetőséget.
Nyomja meg annak az adagolónak a nevét, amelybe a papír be van helyezve.
Nyomja meg a [Papírméret] gombot.
A kézi adagoló beállításához nyomja meg a [Papírméret: nyomtató] gombot.
Nyomja meg a megjelenő lista [Egyéni] gombját.
Nyomja meg az A vagy B mellett jobbra lévő gombot.
Adjon meg egy „< >” tartományba eső számot, majd nyomja meg a [Done] gombot.
Nyomja meg az [OK] gombot háromszor.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
A papírtípus és -vastagság beállítások megadása a vezérlőpanelen (A beállításokat bemutató képernyő típusa: Szokásos)
Ha a nyomtatási beállítások és a nyomtatási munkához használt behelyezett papír nem egyezik, egyezési hiba történik.
A nyomtatás megkezdése előtt ellenőrizze és adja meg a papírbeállításokat.
A beállítások módosítása előtt ellenőrizze a papírbeállítások elsőbbségét a nyomtatásnál (a nyomtató-illesztőprogram vagy a kezelőpanel elsőbbsége).
A nyomtató-illesztőprogramban
Ellenőrizze a nyomtató-illesztőprogramban a papíradagoló és papírtípus beállításait, és győződjön meg arról, hogy a beállítások egyeznek a behelyezett papírral.
A kezelőpanelen
Nyomja meg a kezdőképernyőn a [Settings] gombot.
Nyomja meg az [Adagoló/Papír beállításai] gombot.
Nyomja meg a [Papírméret/Papírtípus][Papírméret/Papírtípus] lehetőséget.
Nyomja meg annak az adagolónak a nevét, amelybe a papír be van helyezve.
Nyomja meg a [Papírtípus/Vastagság] gombot.
Válasszon a megjelenő listából egy papírtípus és -vastagságot, majd nyomja meg az [OK] gombot.
Nyomja meg az [OK] gombot.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
Automatikusan nem észlelt papírméret megadása (Beállítások képernyőtípus: Klasszikus)
Ha az 1. adagolóba helyez papírt, vagy olyan papírt tesz a 2–4. adagolóba, amelyet a készülék nem ismer fel automatikusan, adja meg a papír méretét a kezelőpanelen.
A kezdőképernyőn nyomja meg a [Felhasználói eszközök] gombot.
Nyomja meg a [Papíradagoló beállítások] gombot.
Válassza ki annak az adagolónak a „Papírméret-beállítás” értékét, amelybe a papírt betöltötte.
Válasszon a [Adagoló papírmérete: 1. adagoló] és a [Adagoló papírmérete: 4. adagoló] között egy adagolót, vagy válassza ki a [Nyomtató kézi adagolójának papírmérete] lehetőséget.
Válassza ki a behelyezett papír méretét.
Nyomja meg az [OK] gombot.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
Automatikusan észlelhető papír használatához automatikusan nem észlelt papír használata után állítsa vissza a beállítást Automatikus észlelésre. Az Automatikus észlelés beállítás visszaállításához helyezze be újra a papírt, végezze el az 1-4. lépést, válassza ki az [Automatikus felismerés] lehetőséget, majd nyomja meg az [OK] gombot.
Egyéni méretű papír megadása a vezérlőpanelen (Beállítások képernyőtípus: Klasszikus)
A kezdőképernyőn nyomja meg a [Felhasználói eszközök] gombot.
Nyomja meg a [Papíradagoló beállítások] gombot.
Válassza ki annak az adagolónak a „Papírméret-beállítás” értékét, amelybe a papírt betöltötte.
Válasszon a [Adagoló papírmérete: 1. adagoló] és a [Adagoló papírmérete: 4. adagoló] között egy adagolót, vagy válassza ki a [Nyomtató kézi adagolójának papírmérete] lehetőséget.
Nyomja meg az [Egyéni méret] gombot.
Ha korábban már adott meg egyéni méretet, nyomja meg a [Méret módosítása] gombot.
Nyomja meg a [Függőleges] gombot.
A számgombokkal adja meg a függőleges méretet, és nyomja meg a [
] gombot.
Nyomja meg a [Vízszintes] gombot.
A számgombokkal adja meg a vízszintes méretet, és nyomja meg a [] gombot.
Nyomja meg kétszer az [OK] gombot.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
A papírtípus és -vastagság beállítások megadása a vezérlőpanelen (Beállítások képernyőtípus: Klasszikus)
A beállítások módosítása előtt ellenőrizze a papírbeállítások elsőbbségét a nyomtatásnál (a nyomtató-illesztőprogram vagy a kezelőpanel elsőbbsége).
A nyomtató-illesztőprogramban
Ellenőrizze a nyomtató-illesztőprogramban a papíradagoló és papírtípus beállításait, és győződjön meg arról, hogy a beállítások egyeznek a behelyezett papírral.
A kezelőpanelen
A kezdőképernyőn nyomja meg a [Felhasználói eszközök] gombot.
Nyomja meg a [Papíradagoló beállítások] gombot.
Válassza ki annak az adagolónak a „Papírtípus-beállítás” értékét, amelybe a papírt betöltötte.
Válasszon egy lehetőséget a [Papírtípus: 1. adagoló] és a [Papírtípus: 4. adagoló] vagy a [Papírtípus: kézi adagoló] közül.
Válassza ki a „Papírtípus” és a „Papír vastagsága” értékei közül a megfelelőt a használni kívánt papír típusa alapján.
Nyomja meg az [OK] gombot.
A konfigurálás elvégzése után nyomja meg a [Kezdőképernyő]() gombot.
