Az alkatrészek neveinek és funkcióinak ismertetése
- Ne zárja el a készülék szellőzőnyílásait. Ha így tesz, a túlmelegedett belső alkatrészek tüzet okozhatnak.
"A" régió és "B" régió szimbólumok
(főként Európa és Ázsia), (főként Európa) vagy (főként Ázsia)
(főleg Észak-Amerika)
Az A és B régió modelljei közötti különbségeket szimbólumok jelzik.
Olvassa el a modell használati régiójához tartozó ábra által jelzett információt.
Azzal kapcsolatban, hogy melyik ábra felel meg az Ön által használt modellnek, lásd: Az adott modellre vonatkozó információ.

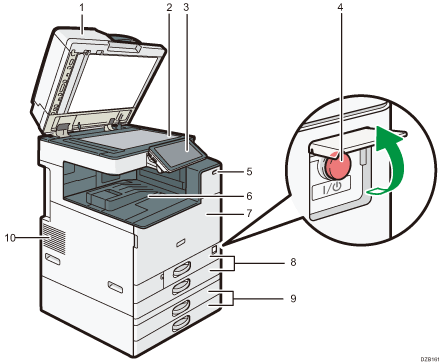

Elölnézet és bal oldali nézet
Expozíciós üveglap fedele/Automatikus dokumentumadagoló (ADF)
Hajtsa le a fedelet az expozíciós üveglapra helyezett eredeti dokumentumokra.
Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.
Üveglap
Helyezze ide az eredeti dokumentumokat a beolvasni kívánt oldalukkal lefelé.
Kezelőpanel
Főkapcsoló
A készülék be- és kikapcsolásához nyissa ki a főkapcsoló fedelét, és nyomja meg a főkapcsolót.
Emberi közelséget észlelő érzékelő
Észleli, ha valaki megközelíti a készüléket.
Felhasználói útmutató (teljes verzió).
1. belső kiadótálca
Ide gyűjti a készülék a másolt, kinyomtatott papírokat és a faxon kapott oldalakat. A papír a belső tálcához rögzített papírtartó alatt kerül kiadásra.
Elülső burkolat
Nyissa ki, ha hozzá kíván férni a készülék belsejéhez.
Papíradagolók (1. és 2. adagoló)
Normál papíradagolók. Ide helyezze be a papírt.
Alsó papíradagolók (3. és 4. adagoló)
Opcionális papíradagolók. Ide helyezze be a papírt.
Ventilátorok
A nyílások a készülék belsejének szellőztetését szolgálják a belső alkatrészek túlhevülésének megakadályozása érdekében.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.
Tartsa szem előtt az alábbiakat, ha a belső tálca papírtartóját használja:
Miután kivezette a kimeneti lapot a belső tálca tetején, ne nyomja vissza a lapot a papírtartó alá. A papírtartó nem működik megfelelően a kimeneti lapnál, és papírelakadást okozhat.

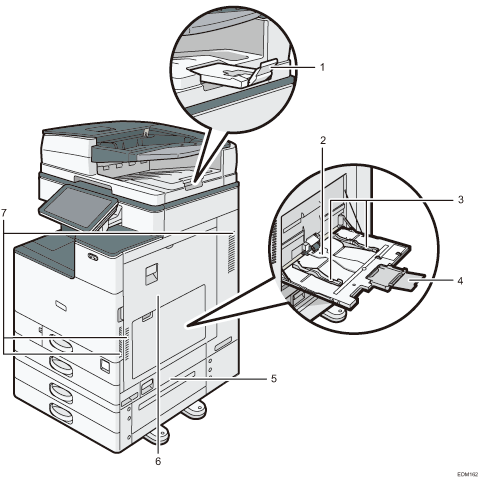

Elölnézet és jobb oldali nézet
Automatikus dokumentumadagoló hosszabbítója
Húzza ki ezt a hosszabbítót, hogy megakadályozza a B4 vagy 81/2 × 14 méretűnél nagyobb eredeti dokumentumok leesését.
Kézi adagoló
Ha hőálló fóliára, öntapadós címkére vagy a papíradagolókba nem tölthető papírra szeretne másolni vagy nyomtatni, ezt az adagolót használja.
Papírvezetők
Amikor papírt helyez a kézi adagolóba, igazítsa a papírvezetőket a papír széleihez.
Hosszabbító kar
Akkor húzza ki ezt a hosszabbítót, ha A4
, 81/2 × 11 méretűnél nagyobb papírt tölt be.Jobb alsó burkolat
A fedél kinyitásával eltávolítható az elakadt papír.
Jobb oldali fedél
A fedél kinyitásával eltávolítható az elakadt papír.
Ventilátorok
A nyílások a készülék belsejének szellőztetését szolgálják a belső alkatrészek túlhevülésének megakadályozása érdekében.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.

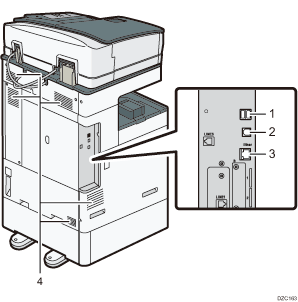

Hátsó és bal oldali nézet (főleg Európa) (főleg Észak-Amerika)
USB2.0 interfész, A típus
Ezen a porton keresztül csatlakoztathat egy integrált áramkörös kártyahitelesítő eszközt.
USB 2.0 interfész B típus
Ezen a porton keresztül csatlakoztathatja egy USB-kábellel a készüléket egy számítógéphez.
Ethernet interfész
Ezen a porton keresztül csatlakoztathatja a készüléket a hálózathoz, vagy használhatja az interneten keresztül a távoli kezelési szolgáltatást (RICOH @Remote).
Ventilátorok
A nyílások a készülék belsejének szellőztetését szolgálják a belső alkatrészek túlhevülésének megakadályozása érdekében.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.

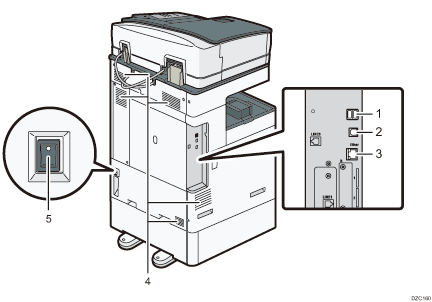

Hátsó és bal oldali nézet (főleg Ázsia)
USB2.0 interfész, A típus
Ezen a porton keresztül csatlakoztathat egy integrált áramkörös kártyahitelesítő eszközt.
USB 2.0 interfész B típus
Ezen a porton keresztül csatlakoztathatja egy USB-kábellel a készüléket egy számítógéphez.
Ethernet interfész
Ezen a porton keresztül csatlakoztathatja a készüléket a hálózathoz, vagy használhatja az interneten keresztül a távoli kezelési szolgáltatást (RICOH @Remote).
Ventilátorok
A nyílások a készülék belsejének szellőztetését szolgálják a belső alkatrészek túlhevülésének megakadályozása érdekében.
Nagy mennyiségű nyomtatás után a ventilátor tovább dolgozhat, hogy csökkentse a készüléken belüli hőmérsékletet.
Párásodásgátló fűtő kapcsolója
Állítsa "Be" állásba a kapcsolót, hogy a papír ne szívja magába a nedvességet, és megtartsa a nyomtatás minőségét. Alkalmazza ezt a funkciót, ha a készüléket magas páratartalmú vagy alacsony hőmérsékletű környezetben használja.
