Paperin lisääminen paperikasettiin
Paperin lisäämismenetelmä vaihtelee kasettityypin mukaan.
- Varo sormiasi, kun lisäät paperia.
Ennen paperin lisäämistä kasettiin tarkista kasettiin lisättävän paperin koko ja tyyppi ja varmista automaattisesti tunnistettavan paperin koko.
Kun lisäät paperia, jonka kokoa ei tunnisteta automaattisesti, määritä paperin koko [Kasetin paperiasetukset]-valikon kohdassa [Käyttäjän työkalut].
Asetusnäkymän tyyppi: Vakio
Sellaisen paperikoon määrittäminen, jota ei havaita automaattisesti (asetusnäkymän tyyppi: Vakio)
Asetusnäkymän tyyppi: Klassinen
Ladataksesi ohutta tai paksua paperia tai muuta erikoispaperia, määritä paperin tyyppi tai paksuus seuraavissa asetuksissa.
Asetusnäkymän tyyppi: Vakio
Käyttäjän opas (täysi versio) englanniksi
Asetusnäkymän tyyppi: Klassinen
Käyttäjän opas (täysi versio) englanniksi
Kun lisäät paperia kasettiin, jossa on muutama arkki jäljellä, kasetti saattaa syöttää useita paperiarkkeja kerrallaan. Ota kaikki arkit ulos, erottele ne ja lisää ne uudelleen.
Saatat kuulla paperin hankautumisesta syntyvän äänen. Kyseessä ei ole toimintahäiriö.
Paperin lisääminen kasetteihin 1-4
Säädä sivu- ja päätyohjaimia paperin koon mukaan. Kun lisäät paperia, jonka koko on yli A3, muuta myös apusivuohjaimen sijaintia.
Älä täytä ylärajamerkin yli. Jos lisäät paperia rajamerkin yli, kuva saattaa tulostua vinoon tai voi tapahtua paperitukos.
Lisää paperi joka kasettiin samalla tavalla. Kasettia 2 käytetään seuraavassa esimerkissä.
Vedä kasetti ulos varovasti.
Paina sivuohjainten vapautusvipua alaspäin ja liu'uta ohjaimia ulospäin.
Jos haluat ladata A3-kokoa suurempaa paperia, vedä kasetti kokonaan ulos ja muuta kahden lisäsivuohjaimen asentoa.
Paina koveraa osaa vääristääksesi apusivuohjainta (1) ja ota kasetti (2) ulos.
Laita apusivuohjain paperin koolle tarkoitettuun uraan käyttääksesi sitä.
*1 Apusivuohjainta ei tarvitse käyttää, kun lisätään B4-paperia.
Muuta apusivuohjaimen asemaa takana samalla lailla.
Paina päätyohjaimen vapautusvipua ja liu'uta ohjainta ulospäin.
Jos päätyohjain kiinnitetään pysäyttimellä, käännä pysäyttimen kiinnitysruuvia 90 astetta vastapäivään kolikolla tai vastaavalla ja poista pysäytin.
Tasoita paperipino ja lisää se tulostuspuoli ylöspäin.
Erottele arkit ennen niiden lisäämistä, jotta arkit eivät tartu toisiinsa ja aiheuta kaksoissyöttöä.
Älä täytä ylärajamerkin yli.
Säädä sivu- ja päätyohjaimet paperin koon mukaisesti painamalla vapautusvipua.
Älä jätä tilaa paperin ja ohjaimien väliin.
Kiinnitä päätyohjain kohdistamalla pysäyttimen ulkonemat päätyohjaimen reikiin. Tiukenna kiertämällä 90 astetta vastapäivään kolikolla tai vastaavalla.
Jos et kiinnitä päätyohjainta, aseta pysäytin kuvassa näytetyllä tavalla ja käännä kiinnitysruuvia 90 astetta myötäpäivään kolikolla tai vastaavalla.
Työnnä kasetti varoen takaisin paikoilleen.
Kun laitat täysin ulos vedetyn kasetin takaisin paikoilleen, työnnä se suoraan sisään. Jos paperikasetti vaurioituu, se voi aiheuttaa paperitukoksen. Ja jos työnnät kasettia voimalla, sivuohjain saattaa liikkua.
Kasetissa 1 ei ole paperikoon automaattisen tunnistuksen toimintoa. Määritä käytettävä paperikoko käyttöpaneelissa.
Asetusnäkymän tyyppi: Vakio
Sellaisen paperikoon määrittäminen, jota ei havaita automaattisesti (asetusnäkymän tyyppi: Vakio)
Asetusnäkymän tyyppi: Klassinen
Voit lisätä kuoret kasetteihin 2-4.
Paperin lisääminen ohisyöttötasolle
Käytä ohisyöttötasoa, kun haluat lisätä paperia, joka on kooltaan sellaista, ettei sitä voi lisätä kasetteihin 1-4,. Esimerkkejä: läpinäkyvä kalvo ja tarrapaperi.
Ohisyöttötasolle lisättävien arkkien enimmäislukumäärä vaihtelee paperityypin mukaan.
Suositeltavat paperikoot ja -tyypit
Älä täytä ylärajamerkin yli. Jos lisäät paperia ylärajamerkin yli, tulostettava kuva voi olla vinossa tai paperi voi tukkeutua.
Avaa ohisyöttötaso.
Kun lisäät ohisyöttöä pidempää paperia (pidempi kuin A4-paperi vaakasuunnassa), vedä tason jatke ulos.

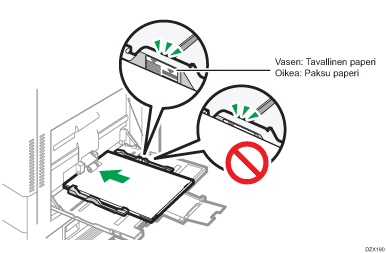

Lisää paperi tulostettava puoli alaspäin ja työnnä sitä sisään kevyesti, kunnes kuulet piippauksen.
Erottele arkit ennen niiden lisäämistä, jotta arkit eivät tartu toisiinsa ja aiheuta kaksoissyöttöä.
Kun lisäät kirjekuoria tai kirjepaperia, varmista suunta, etu- ja takapuoli sekä läppien sijainti.
Aseta paperiohjaimet paperikoon mukaan.
Kun lisäät paperia ohisyöttötasolle, on parasta asettaa se suunnassa
.
Paperin lisääminen paperin ohjaustasolle
Käännä vipua myötäpäivään kunnes kolmiomerkki osoittaa lukituksen avauksen merkkiä.
Varo, että kätesi ei osu julistepaperin ohjaustasoon, kun käännät vipua.
Jos et pysty kääntämään vipua, käännä sitä samalla, kun työnnät julistepaperin ohjaustasoa laitetta kohti.
Pidä yhdellä kädellä kiinni vivusta, tue toisella kädellä ohisyöttötasoa ja avaa ohisyöttötaso hitaasti.
Avaa ohisyöttötaso kokonaan siten, että se on vaakatasossa lattiaan nähden.
Jos käytät paperia, jonka leveys on 148-457,2 mm (5,83-18 tuumaa), siirry vaiheeseen 4.
Nosta julistepaperin ohjaustaso pystyyn ja työnnä se ohisyöttötasoon siten, että se lukkiutuu paikalleen.
Aseta paperi tasolle tekstipuoli alaspäin, kunnes kuuluu äänimerkki.
Aseta paperiohjaimet paperikoon mukaan.
Jos ohjaimia ei ole asetettu kopiopaperia vasten, sivu voi kopioitua vinoon tai paperi tukkeutua.
Jos käytät paperia, jonka leveys on 148-900,0 mm (5,83-35,5 tuumaa), siirry vaiheeseen 7.
Avaa pienempi syöttötaso ja nosta sen paperinohjain pystyyn.
Määritä paperin etuosan leveys paperikoon mukaan.
Jos käytät paperia, jonka leveys on 1 200 mm (47,3 tuumaa), kierrä paperi rullalle siten, että sen etuosa koskettaa pienempää paperin ohjainta.
Jos käytät paperia, jonka leveys on 900 mm (35,5 tuumaa), kierrä paperi rullalle siten, että sen etuosa koskettaa laitteen kylkeä.
Jos käytät paperia, jonka leveys on 457,2-900 mm (18-35,5 tuumaa), aseta paperi siten, että sen etuosa työntyy ulos julistepaperin ohjaustasosta.
Jos käytät paperia, jonka leveys on 148-457,2 mm (5,83-18 tuumaa), aseta paperi samoin kuin asettaessasi paperia ohisyöttötasolle.
Voit asettaa julistepaperin ohjaustasolle kerralla enintään 10 paperia, joiden leveys on 457,2-1 260 mm (18-49,6 tuumaa). Jos laitat julistepaperin ohjaustasolle useita papereita, irrota ne kunnolla toisistaan.
Kun [Ilmoitusääni]-asetukseksi on valittu [Ei ääntä], ääntä ei kuulu, kun paperia asetetaan julistepaperin ohjaustasolle.
Julistepaperin ohjaustason sulkeminen
Poista kaikki tasolla olevat paperit.
Taita pienempi paperikasetti kiinni.
Liu'uta paperiohjaimet enimmäisleveyteen.
Taita julistepaperin ohjaustaso kiinni.
Pidä kiinni vivusta yhdellä kädellä, tue ohisyöttötasoa toisella kädellä ja sulje ohisyöttötaso hitaasti.
Käännä vipua vastapäivään siten, että kolmiomerkki pysähtyy lukitusmerkin kohdalle.
Paperin lisääminen kasettiin 3 (suurkapasiteettikasetti)
Kasettiin 3 (suurkapasiteettikasetti) voidaan lisätä vain A4-pystypaperia. Jos haluat lisätä 81/2 × 11 -kokoista paperia, ota yhteyttä huoltoon.
Voit lisätä paperia sekä kasetin vasemmalle että oikealle puolelle.
Kasetin 3 oikealla puolella oleva paperi syötetään laitteeseen. Kun kasetin 3 (suurkapasiteettikasetti) oikealle puolelle lisätty paperi loppuu, vasemmalla oleva paperi siirretään automaattisesti oikealle ja kasetti jatkaa paperin syöttämistä.
Tulostaessasi kasetista 3 (suurkapasiteettikasetti) voit vetää ulos kasetin vasemman puolen ja lisätä uutta paperia.
Kun kasetin 3 oikealle puolelle lisätty paperi loppuu, vasemmalla puolella oleva paperi siirtyy automaattisesti oikealle. Älä vedä ulos kasettia 3 (suurkapasiteettikasetti) kuullessasi liikkuvan paperin äänen.
Vedä kasetti 3 (suurpakasiteettikasetti) ulos varovaisesti.
Tasoita paperipino ja lisää se tulostuspuoli ylöspäin.
Erottele arkit ennen niiden lisäämistä, jotta arkit eivät tartu toisiinsa ja aiheuta kaksoissyöttöä.
Tasaa oikeanpuoleisen pinon papereiden oikea reuna kasetin oikean reunan kanssa. Tasaa vasemmanpuoleisen pinon reuna kasetin vasenta reunaa vasten.
Älä täytä ylärajamerkin yli.
Kun koko kasetti voidaan vetää ulos
Kun puolet kasetista voidaan vetää ulos
Lisää vähintään 30 paperiarkkia kasetin vasemmalle puolelle.
Työnnä kasetti 3 (suurkapasiteettikasetti) kokonaan sisään.
Paperin lisääminen suurkapasiteettikasettiin
Suurkapasiteettikasetti voi pitää sisällään vain A4-pystysuuntaista paperia. Jos haluat lisätä B5- tai 81/2 × 11 -kokoista paperia, ota yhteyttä huoltoon.
Avaa suurkapasiteettikasetin oikea kansi.
Tasaa paperipino ja aseta se niin, että tulostettava puoli on alaspäin.
Erottele arkit ennen niiden lisäämistä, jotta arkit eivät tartu toisiinsa ja aiheuta kaksoissyöttöä.
Älä täytä ylärajamerkin yli.
Sulje suurkapasiteettikasetin kansi.
Sellaisen paperikoon määrittäminen, jota ei havaita automaattisesti (asetusnäkymän tyyppi: Vakio)
Paina [Asetukset] pääsivulla.
Paina [Kasetin paperiasetukset].
Paina [Paperikoko/Paperin tyyppi]
[Paperikoko/Paperin tyyppi].
Paina sen kasetin nimeä, johon paperi on ladattu.
Ota ruksi pois ruudusta [Ota käyttöön Autom. paperin valinta/Autom. kasetin valinta] ja paina sitten [Paperin koko].
Määritä ohisyöttötaso painamalla [Paperikoko: tulostin].
Valitse paperin koko listalta ja paina [OK][OK].
Suoritettuasi toimenpiteen paina [Pääsivu] (
).
Mukautetun kokoista paperia käyttävän ohjauspaneelin määrittäminen (Asetusten kuvaruututyyppi: vakio)
Paina [Asetukset] pääsivulla.
Paina [Kasetin paperiasetukset].
Paina [Paperikoko/Paperin tyyppi][Paperikoko/Paperin tyyppi].
Paina sen kasetin nimeä, johon paperi on ladattu.
Paina [Paperikoko].
Määritä ohisyöttötaso painamalla [Paperikoko: tulostin].
Paina [Mukautettu] luettelossa.
Paina kohdan "A" tai "B" oikealla olevaa painiketta.
Määritä arvot numeroilla "< >" ja paina [Done].
Paina [OK] kolme kertaa.
Suoritettuasi määrityksen paina [Pääsivu]().
Paperityypin ja paksuuden asetusten määrittäminen (Asetusten kuvaruututyyppi: vakio)
Jos tulostusasetukset ja tulostustyöhön käytettävä paperi eivät täsmää, tapahtuu virhe.
Tarkista ja määritä paperiasetukset ennen tulostuksen aloittamista.
Ennen kuin muutat asetuksia, vahvista tulostuksen paperiasetusten prioriteetti (prioriteetti tulostinohjaimelle tai käyttöpaneelille).
Tulostinohjaimessa
Tarkista paperikasetin ja paperityypin asetukset tulostinohjaimesta ja varmista, että asetukset vastaavat kasetissa olevaa paperia.
Käyttöpaneelissa
Paina [Asetukset] pääsivulla.
Paina [Kasetin paperiasetukset].
Paina [Paperikoko/Paperin tyyppi][Paperikoko/Paperin tyyppi].
Paina sen kasetin nimeä, johon paperi on ladattu.
Paina [Paperin tyyppi/paksuus].
Valitse yksi paperin tyyppi ja paksuus luettelosta ja paina [OK].
Paina [OK].
Suoritettuasi määrityksen paina [Pääsivu]().
Sellaisen paperikoon määrittäminen, jota ei havaita automaattisesti (asetusnäkymän tyyppi: Klassinen)
Jos haluat lisätä paperia kasettiin 1, tai lisätä kasetteihin 2–4 paperia, jonka kokoa ei tunnisteta automaattisesti, määritä paperin koko käyttöpaneelista.
Paina aloitusnäytössä [Asetukset].
Paina [Kasetin paperiasetukset].
Valitse kohta "Paperin kokoasetus" kasetista, johon paperi on lisätty.
Valitse asetus valinnoista [Paperikoko: kasetti 1] - [Paperikoko: kasetti 4] tai [Tulostimen ohisyötön paperikoko].
Valitse lisätyn paperin koko.
Paina [OK].
Suoritettuasi määrityksen paina [Pääsivu]().
Kun käytät automaattisesti tunnistettavaa paperia sellaisen paperin jälkeen, jota ei voi tunnistaa automaattisesti, palauta automaattisen tunnistuksen asetus. Automaattisen tunnistuksen asetus palautetaan lisäämällä paperi, suorittamalla vaiheet 1-4, valitsemalla [Aut. tunnistus] ja painamalla [OK].
Mukautetun paperikokoa käyttävän ohjauspaneelin määrittäminen (Asetukset Kuvaruututyyppi: Klassinen)
Paina aloitusnäytössä [Asetukset].
Paina [Kasetin paperiasetukset].
Valitse kohta "Paperin kokoasetus" kasetista, johon paperi on lisätty.
Valitse asetus valinnoista [Paperikoko: kasetti 1] - [Paperikoko: kasetti 4] tai [Tulostimen ohisyötön paperikoko].
Paina [Oma koko].
Jos mukautettu koko on jo valittu, paina [Muuta].
Paina [Pysty].
Syötä pystykoko numeronäppäimillä ja paina sitten [
].
Paina [Vaaka].
Syötä vaakakoko numeronäppäimillä ja paina sitten [].
Paina [OK] kaksi kertaa.
Suoritettuasi määrityksen paina [Pääsivu]().
Paperityypin ja paksuusasetusten määrittäminen (Asetukset kuvaruututyyppi: Klassinen)
Ennen kuin muutat asetuksia, vahvista tulostuksen paperiasetusten prioriteetti (prioriteetti tulostinohjaimelle tai käyttöpaneelille).
Tulostinohjaimessa
Tarkista paperikasetin ja paperityypin asetukset tulostinohjaimesta ja varmista, että asetukset vastaavat kasetissa olevaa paperia.
Käyttöpaneelissa
Paina aloitusnäytössä [Asetukset].
Paina [Kasetin paperiasetukset].
Valitse kohta "Paperin tyyppiasetus" kasetista, johon paperi on lisätty.
Valitse valinnoista [Paperityyppi: Kasetti 1] - [Paperityyppi: Kasetti 4] tai [Paperityyppi: Ohisyöttötaso].
Valitse oikeat valinnat kohdassa "Paperityyppi" ja "Paperin paksuus" määritettävän paperityypin mukaan.
Paina [OK].
Suoritettuasi määrityksen paina [Pääsivu]().
