Osien nimet ja toiminnot
- Älä tuki laitteen tuuletusaukkoja. Laitteen sisäosat voivat ylikuumentua ja aiheuttaa tulipalon.
Alueen A ja alueen B symbolit
(pääasiassa Eurooppa ja Aasia), (pääasiassa Eurooppa) tai (pääasiassa Aasia)
(pääasiassa Pohjois-Amerikka)
Alueen A ja B mallien toimintojen eroja kuvataan niitä vastaavilla symboleilla.
Lue käyttämäsi mallin aluetta vastaavan symbolin tiedot.
Lisätietoja käyttämääsi mallia vastaavasta symbolista, katso Mallikohtaiset tiedot.
Etupuolen ja vasemman puolen näkymä
Valotustason kansi/automaattinen syöttölaite
Laske kansi valotustasolle asetettujen alkuperäisten päälle.
Kun laitat nipun alkuperäisiä syöttölaitteeseen, se syöttää alkuperäiset automaattisesti yksitellen.
Valotustaso
Laita alkuperäiskappaleet tähän kuvapuoli alaspäin.
Käyttöpaneeli
Päävirtakytkin
Käynnistä tai sammuta laite avaamalla päävirtakytkimen kansi ja painamalla päävirtakytkintä.
Käyttäjän havaitseva anturi
Havaitsee laitetta lähestyvän henkilön.
Käyttäjän opas (täysi versio) englanniksi
Sisäinen taso 1
Kopioidut/tulostetut paperit ja vastaanotetut faksisivut luovutetaan tänne. Ja paperi luovutetaan sisäisen luovutustason sisällä olevaan paperitelineeseen.
Etukansi
Avaa etukansi päästäksesi käsiksi laitteen sisäosiin.
Paperikasetit (kasetit 1, 2)
Vakiopaperikasetit. Laita paperi tänne.
Alemmat paperikasetit (Kasetit 3, 4)
Lisävarusteiset paperikasetit. Laita paperi tänne.
Tuuletusaukot
Reiät laitteen sisäpuolen tuulettamiseen estävät sisällä olevien komponenttien ylikuumenemisen.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
Huomaa seuraavat seikat käyttäessäsi sisäisen luovutustason paperitelinettä:
Kun olet vetänyt tulostetun arkin ulos sisäisen luovutustason päältä, älä työnnä arkkia takaisin paperitelineen alle. Paperiteline ei toimi kunnolla tulostetun arkin kanssa, ja se voi aiheuttaa paperitukoksen.
Etu- ja oikean puolen näkymä
Automaattisen syöttölaitteen tason paperituki
Vedä tämä paperituki ulos estääksesi yli B4- tai 81/2 × 14 -koon alkuperäiskappaleiden putoamisen.
Ohisyöttötaso
Käytä tasoa kopioitaessa tai tulostettaessa kalvoille, tarroille tai paperille, jota ei voi laittaa paperikasetteihin.
Paperin ohjaimet
Kun lisäät paperin ohisyöttötasolle, kohdista paperin kohdistimet reunojen kanssa.
Paperituki
Vedä paperituki ulos kun lisäät paperia, jonka koko on suurempi kuin A4
, 81/2 × 11.Oikea alakansi
Avaa tämä kansi paperitukoksen poistamiseksi.
Oikea kansi
Avaa tämä kansi paperitukoksen poistamiseksi.
Tuuletusaukot
Laitteen sisäpuolella olevat tuuletusaukot estävät sisäosia ylikuumenemasta.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.

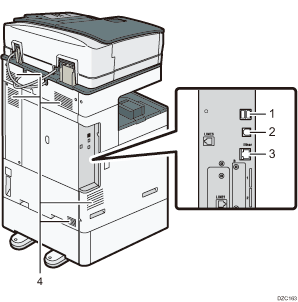

Kuva takaa ja vasemmalta (pääasiassa Eurooppa) (pääasiassa Pohjois-Amerikka)
A-tyypin USB2.0-liitäntä
Käytä porttia liittääksesi IC-kortin todennuslaite.
B-tyypin USB2.0-liitäntä
Käytä porttia, kun yhdistät laitteen ja tietokoneen USB-kaapelilla.
Ethernet-liitäntä
Portin avulla laite voidaan yhdistää verkkoon tai etähallintajärjestelmään (RICOH @Remote) internetin kautta.
Tuuletusaukot
Laitteen sisäpuolella olevat tuuletusaukot estävät sisäosia ylikuumenemasta.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.

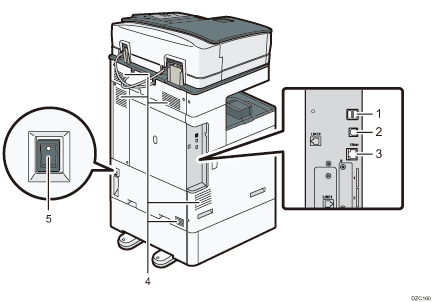

Kuva takaa ja vasemmalta (pääasiassa Aasia)
A-tyypin USB2.0-liitäntä
Käytä porttia liittääksesi IC-kortin todennuslaite.
B-tyypin USB2.0-liitäntä
Käytä porttia, kun yhdistät laitteen ja tietokoneen USB-kaapelilla.
Ethernet-liitäntä
Portin avulla laite voidaan yhdistää verkkoon tai etähallintajärjestelmään (RICOH @Remote) internetin kautta.
Tuuletusaukot
Laitteen sisäpuolella olevat tuuletusaukot estävät sisäosia ylikuumenemasta.
Suuren tulostusmäärän jälkeen tuuletin saattaa jatkaa toimintaa laitteen sisälämpötilan laskemiseksi.
Kosteudenpoistajan katkaisin
Kytke kytkin päälle estääksesi paperia imemästä kosteutta ja säilyttääksesi tulostuslaadun. Käytä tätä ominaisuutta käyttäessäsi laitetta kosteassa tai kylmässä ympäristössä.
