Vkládání papíru do zásobníků

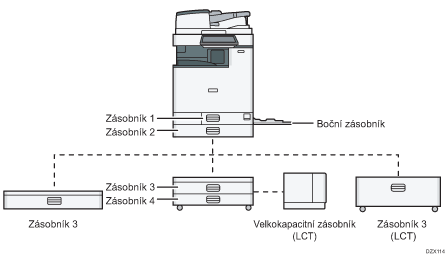

Způsob vkládání papíru se u každého typu zásobníku liší.
- Při vkládání papíru dávejte pozor, abyste si neporanili prsty.
Před vložením papíru do zásobníku zkontrolujte formát a typ papíru, který lze do něj vložit, a zkontrolujte, zda bude daný formát papíru automaticky rozpoznán.
Při vkládání papíru ve formátu, který není automaticky rozpoznán, zadejte formát papíru v položce [Nast. zásobníků papíru] v [Nastavení].
Typ obrazovky s nastavením: Standardní
Určení formátu papíru, který nebyl detekován automaticky (typ obrazovky s nastavením: Standardní)
Typ obrazovky s nastavením: Klasická
Určení formátu papíru, který nebyl detekován automaticky (typ obrazovky s nastavením: Klasická)
Pokud chcete vložit tenký papír, silný papír nebo jiný speciální papír, určete typ nebo gramáž papíru pomocí následujících položek nastavení.
Typ obrazovky s nastavením: Standardní
„Nastavení zásobníku/papíru“, uživatelská příručka (úplná verze) v angličtině
Typ obrazovky s nastavením: Klasická
„Nastavení zásobníku papíru“, uživatelská příručka (úplná verze) v angličtině
Při vkládání papíru do zásobníku, v kterém je několik listů papíru, může dojít k zavedení více listů papíru z tohoto zásobníku najednou. Všechny listy vyndejte, prolistujte je a znovu je vložte.
Může být slyšet zvuk tření papíru. Nejedná se o poruchu.
Vkládání papíru do zásobníků 1 až 4
Upravte boční a zadní vymezovače podle formátu papíru. Při vkládání papíru většího než A3 také změňte polohu pomocného bočního vymezovače.
Nevkládejte papír přes limitní značku. Pokud vložíte papír přes limitní značku, může být vytištěný obraz šikmý nebo může dojít k uvíznutí papíru.
Papír do všech zásobníků vkládejte stejným způsobem. V následujícím příkladu je použit zásobník 2.
Zásobník opatrně vytáhněte.
Stiskněte uvolňovací páčku bočního vymezovače a posuňte jej směrem ven.
K vložení papíru většího než A3 vytáhněte úplně zásobník a potom změňte polohu obou pomocných bočních vymezovačů.
Stisknutím vyklenuté části uvolněte pomocný boční vymezovač (1) a vyndejte jej ze zásobníku (2)
Zasuňte pomocný boční vymezovač do drážky odpovídající formátu papíru, který chcete použít.
*1 Při vkládání papíru formátu B4 nemusíte pomocný boční vymezovač použít.
Stejným způsobem změňte pozici zadního pomocného vymezovače.
Zmáčkněte uvolňovací páčku zadního vymezovače a posuňte jej směrem ven.
Pokud je zadní vymezovač zajištěn pojistkou, otočte mincí nebo podobným předmětem upevňovací šroub pojistky o 90 stupňů proti směru hodinových ručiček a vyndejte ji.
Srovnejte stoh papíru a vložte do zásobníku tiskovou stranou nahoru.
Před vložením listy prolistujte, aby se k sobě neslepilo více listů, které by následně byly zavedeny najednou.
Nevkládejte papír přes limitní značku.
Stiskněte uvolňovací páčku a upravte boční a zadní vymezovače podle formátu papíru.
Nenechávejte žádný prostor mezi papírem a vymezovači.
Pro upevnění koncového vymezovače zasuňte dva výčnělky pojistky do otvorů na koncovém vymezovači a pak pomocí mince nebo podobného předmětu utáhněte upevňovací šroub otočením o 90 stupňů ve směru hodinových ručiček.
Pokud zadní vymezovač nepoužijete, vložte pojistku do polohy uvedené na obrázku a potom pomocí mince nebo podobného předmětu otočte upevňovací šroub o 90 stupňů ve směru hodinových ručiček.
Opatrně zasuňte zásobník do původní polohy.
Úplně vytažený zásobník vrátíte do původní polohy zasunutím. Kdyby byl zásobník papíru poškozen, mohl by způsobit zaseknutí papíru. Pokud by se na zásobník tlačilo silou, mohlo by dojít k posunutí jeho bočního vymezovače.
Zásobník 1 nepodporuje funkci automatické detekce formátu papíru. Na ovládacím panelu zadejte formát použitého papíru.
Typ obrazovky s nastavením: Standardní
Určení formátu papíru, který nebyl detekován automaticky (typ obrazovky s nastavením: Standardní)
Typ obrazovky s nastavením: Klasická
Určení formátu papíru, který nebyl detekován automaticky (typ obrazovky s nastavením: Klasická)
Obálky můžete vložit do zásobníku 2 až 4.
Vkládání papíru do bočního zásobníku
Použijte boční zásobník pro vložení papíru o formátu, který nelze vložit do zásobníků 1 až 4, například průhledné fólie a štítkový papír (samolepicí štítky).
Maximální počet listů, které lze vložit do bočního zásobníku, závisí na typu papíru.
Doporučené formáty a typy papíru

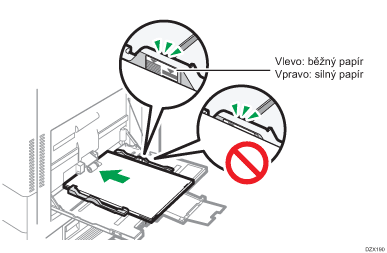

Nevkládejte papír přes limitní značku. Pokud vložíte papír přes limitní značku, mohou být vytištěný obraz šikmý nebo může dojít k uvíznutí papíru.
Otevřete boční zásobník.
Pokud vkládáte papír větší než je boční zásobník (papír delší než A4 v orientaci na šířku), vysuňte nástavec.
Vložte papír tiskovou stranou dolů a lehce jej zatlačte, dokud neuslyšíte pípnutí.
Před vložením listy prolistujte, aby se k sobě neslepilo více listů, které by následně byly zavedeny najednou.
Při vkládání obálek nebo hlavičkového papíru potvrďte orientaci, přední a zadní stranu a vzadu nebo umístění chlopní.
Vyrovnejte vodítka podle formátu papíru.
Při vkládání papíru do bočního zásobníku je lepší jej orientovat ve směru
.
Vkládání papíru do vodicího bannerového zásobníku
Otáčejte voličem po směru hodinových ručiček, dokud se trojúhelníková značka nezastaví na značce odemknutí.
Buďte opatrní, abyste si ruku při otáčení neporanili o zásobník na plakátový papír.
Nejde-li knoflíkem otáčet, přitiskněte zásobník na plakátový papír více směrem k zařízení.
Uchopte držadlo do jedné ruky a druhou rukou podepřete boční zásobník a pomalu ho vysuňte.
Vysuňte boční zásobník, až bude rovnoběžně s podlahou.
Při vkládání papíru, který má délku 148-457,2 mm (5,83-18") pokračujte krokem 4.
Nadzvedněte vodicí podavač plakátového papíru a zasuňte ho do bočního zásobníku, dokud nebude stabilní.
Zasuňte papír lícem dolů tak daleko, až uslyšíte pípnutí.
Vyrovnejte vodítka podle formátu papíru.
Pokud by vodítka papíru nebyla zarovnána s papírem, obrazy by mohly být šikmé nebo by mohly vznikat problémy s podáváním papíru.
Při vkládání papíru, který má délku 148-900,0 mm (5,83-35,5") pokračujte krokem 7.
Otevřete pomocný zásobník a potom nadzvedněte jeho vodicí nástavec.
Nastavte přední okraj papíru podle velikosti papíru.
Při použití papíru s délkou 1200 mm (47,3") ohněte papír tak, aby se jeho přední okraj dotýkal menšího vodicího podavače plakátového papíru.
Při použití papíru s délkou 900 mm (35,5") ohněte papír tak, aby se jeho přední okraj dotýkal boční strany zařízení.
Při použití papíru s délkou 457,2-900 mm (18-35,5") nastavte papír tak, aby jeho přední okraj vyčníval z vodicího podavače plakátového papíru.
Při použití papíru s délkou 148-457,2 mm (5,83-18") nastavte papír jako při vkládání do bočního zásobníku.
Do vodicího podavače plakátového papíru můžete vložit až 10 listů papíru o délce 457,2-1260 mm (18-49,6"). Při vkládání více listů papíru do vodicího podavače plakátového papíru je nezapomeňte před vožením oddělit.
Je-li [Zvuk upozornění] nastaven na [Žádný zvuk], neozve se po vložení papíru do vodicího podavače plakátového papíru žádný zvukový signál.
Zavření vodicího bannerového zásobníku
Vyjměte veškerý papír.
Sklopte pomocný zásobník směrem vzhůru.
Roztáhněte vodicí lišty papíru na maximum.
Složte vodicí podavač plakátového papíru.
Uchopte držadlo do jedné ruky a druhou rukou podepřete boční zásobník a pomalu ho zasuňte.
Otáčejte voličem proti směru hodinových ručiček, dokud se trojúhelníková značka nezastaví na značce zámku.
Vkládání papíru do zásobníku 3 (LCT)
Zásobník 3 (LCT) je určen výhradně pro papír formátu A4 na výšku. K nastavení formátu papíru na 81/2 × 11 palců se obraťte na servisního technika.
Papír můžete vložit do pravé i levé strany zásobníku.
Papír z pravé strany zásobníku 3 (LCT) je při tisku podáván do zařízení. Dojde-li papír v pravé části zásobníku 3 (LCT), papír z levé části se automaticky přesune doprava a podávání papíru pro tisk pokračuje.
I když je při tisku podáván papír ze zásobníku 3 (LCT), můžete jeho levou stranu vysunout a vložit do ní další papír.
Dojde-li papír v pravé části zásobníku 3 (LCT), papír z levé části se automaticky přesune doprava. Pokud slyšíte zvuk přesouvání papíru zleva doprava, zásobník 3 (LCT) nevytahujte.
Zásobník 3 (LCT) opatrně vysunňte.
Srovnejte stoh papíru a vložte do zásobníku tiskovou stranou nahoru.
Před vložením listy prolistujte, aby se k sobě neslepilo více listů, které by následně byly zavedeny najednou.
U pravého stohu zarovnejte pravý okraj papíru s pravým okrajem zásobníku. U levého stohu zarovnejte okraj papíru s levým okrajem zásobníku.
Nevkládejte papír přes limitní značku.
Když lze vytáhnout celý zásobník
Když lze vytáhnout jen levou polovinu zásobníku
Do levé poloviny zásobníku vložte min. 30 listů papíru.
Opatrně celý zásobník 3 (LCT) zasuňte.
Vkládání papíru do velkokapacitního zásobníku (LCT)
Do velkokapacitního zásobníku (LCT) se vkládají pouze papíry formátu A4 na výšku. K nastavení formátu papíru na B5 nebo 81/2 × 11 palců se obraťte na servisního technika.
Otevřete kryt velkokapacitního zásobníku (LCT).
Srovnejte stoh papíru a vložte jej tiskovou stranou dolů.
Před vložením listy prolistujte, aby se k sobě neslepilo více listů, které by následně byly zavedeny najednou.
Nevkládejte papír přes limitní značku.
Zavřete kryt velkokapacitního zásobníku (LCT).
Určení formátu papíru, který nebyl detekován automaticky (typ obrazovky s nastavením: Standardní)
Na domovské obrazovce stiskněte tlačítko [Nastavení].
Stiskněte [Nastavení zásobníku / papíru].
Klepněte na možnost [Formát papíru / Typ papíru]
[Formát papíru / Typ papíru].
Klepněte na název zásobníku, ve kterém je papír vložen.
Zrušte zaškrtnutí políčka [Použít Auto. výběr papíru / Auto. výběr zásobníku] a stiskněte tlačítko [Formát papíru].
Pokud chcete zadat pro boční zásobník, stiskněte [Formát papíru: Tiskárna].
Vyberte formát vloženého papíru ze seznamu a stiskněte tlačítko [OK][OK].
Po dokončení stiskněte tlačítko [Domovská obrazovka] (
).
Zadání uživatelského formátu papíru prostřednictvím ovládacího panelu (Typ zobrazení nastavení: Standardní)
Na domovské obrazovce stiskněte tlačítko [Nastavení].
Stiskněte [Nastavení zásobníku / papíru].
Klepněte na možnost [Formát papíru / Typ papíru][Formát papíru / Typ papíru].
Klepněte na název zásobníku, ve kterém je papír vložen.
Stiskněte položku [Formát papíru].
Pokud chcete zadat pro boční zásobník, stiskněte [Formát papíru: Tiskárna].
V zobrazeném seznamu stiskněte [Uživatelský].
Stiskněte tlačítko napravo od „A“ nebo „B“.
Zadejte hodnotu v rozmezí „< >“ a potom stiskněte [Done].
Třikrát stiskněte [OK].
Po dokončení konfigurace stiskněte tlačítko [Domovská obrazovka]().
Zadání typu papíru a nastavení tloušťky (Typ zobrazení nastavení: Standardní)
Pokud nastavení tisku pro aktuální tiskovou úlohu neodpovídá vloženému papíru, zobrazí se chyba.
Před zahájením tisku zkontrolujte nastavení papíru.
Před změnou nastavení zkontrolujte prioritu nastavení papíru pro tisk (priorita ovladače tiskárny nebo priorita ovládacího panelu).
V ovladači tiskárny
Zkontrolujte nastavení přihrádky na papír a typu papíru v ovladači tiskárny a ujistěte se, že nastavení odpovídá vloženému papíru.
Na ovládacím panelu
Na domovské obrazovce stiskněte tlačítko [Nastavení].
Stiskněte [Nastavení zásobníku / papíru].
Klepněte na možnost [Formát papíru / Typ papíru][Formát papíru / Typ papíru].
Klepněte na název zásobníku, ve kterém je papír vložen.
Stiskněte [Typ papíru/tloušťka].
V zobrazeném seznamu vyberte jeden typ a tloušťku papíru a potom stiskněte [OK].
Stiskněte [OK].
Po dokončení konfigurace stiskněte tlačítko [Domovská obrazovka]().
Určení formátu papíru, který nebyl detekován automaticky (typ obrazovky s nastavením: Klasická)
Pokud chcete vložit papír do zásobníku 1 nebo do zásobníku 2 až 4 papír ve formátu, který není automaticky detekován, nastavte formát papíru pomocí ovládacího panelu.
Na domovské obrazovce stiskněte tlačítko [Nastavení].
Stiskněte [Nast. zásobníků papíru].
Pro použitý zásobník vyberte formát papíru zadaný v položce „Nastavení formátu papíru“.
Vyberte položku [Formát papíru v zásobníku: Zásobník 1] až [Formát papíru v zásobníku: Zásobník 4] nebo [Formát papíru boč. zás. tiskárny].
Vyberte formát vloženého papíru.
Stiskněte [OK].
Po dokončení konfigurace stiskněte tlačítko [Domovská obrazovka]().
Má-li se používat papír, který lze zjistit automaticky po používání papíru, který nelze zjistit automaticky, obnovte nastavená automatického zjišťování. K obnově nastavení automatického zjišťování znovu vložte papír, proveďte kroky 1 až 4, zvolte [Aut.zjištění] a stiskněte [OK].
Zadání uživat. form. papíru prostřednictvím ovládacího panelu (Typ zobrazení nastavení: Klasické)
Na domovské obrazovce stiskněte tlačítko [Nastavení].
Stiskněte [Nast. zásobníků papíru].
Pro použitý zásobník vyberte formát papíru zadaný v položce „Nastavení formátu papíru“.
Vyberte položku [Formát papíru v zásobníku: Zásobník 1] až [Formát papíru v zásobníku: Zásobník 4] nebo [Formát papíru boč. zás. tiskárny].
Stiskněte [Uživ. formát].
Je-li uživ. formát již nastaven, stiskněte [Změnit formát].
Stiskněte položku [Vertikál.].
Pomocí číselných tlačítek zadejte vertikální rozměr a poté stiskněte tlačítko [
].
Stiskněte položku [Horizont.]
Pomocí číselných tlačítek zadejte horizontální rozměr a poté stiskněte tlačítko [].
Stiskněte dvakrát [OK].
Po dokončení konfigurace stiskněte tlačítko [Domovská obrazovka]().
Zadání typu papíru a nastavení tloušťky (Typ zobrazení nastavení: Klasické)
Před změnou nastavení zkontrolujte prioritu nastavení papíru pro tisk (priorita ovladače tiskárny nebo priorita ovládacího panelu).
V ovladači tiskárny
Zkontrolujte nastavení přihrádky na papír a typu papíru v ovladači tiskárny a ujistěte se, že nastavení odpovídá vloženému papíru.
Na ovládacím panelu
Na domovské obrazovce stiskněte tlačítko [Nastavení].
Stiskněte [Nast. zásobníků papíru].
Pro použitý zásobník vyberte formát papíru zadaný v položce „Nastavení typu papíru“.
Vyberte od [Typ papíru: Zásobník 1] do [Typ papíru: Zásobník 4] nebo [Typ papíru: Boční zásobník].
Podle typu papíru, který chcete zadat, vyberte správné položky v „Typ papíru“ a „Tloušťka papíru“.
Stiskněte [OK].
Po dokončení konfigurace stiskněte tlačítko [Domovská obrazovka]().
