Průvodce názvy a funkcemi součástí
- Neblokujte ventilační otvory zařízení. Mohlo by dojít k přehřátí vnitřku zařízení a k následnému požáru.
Symboly Region A a Region B
Evropa a Asie / Evropa nebo Asie
(Severní Amerika)
Rozdílné funkce modelů pro Region A a Region B označují dva symboly.
Přečtěte si informace označené symbolem, který odpovídá regionu modelu, který používáte.
Podrobnosti ohledně toho, které symboly odpovídají vašemu modelu zařízení, viz Údaje charakterizující model.

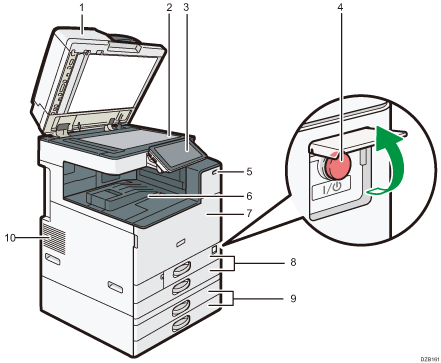

Pohled zepředu a zleva
Kryt expozičního skla / Automatický podavač originálů (ADF)
Kryt se přiklápí na originály umístěné na expozičním skle.
Pro skenování více originálů najednou je vložte do ADF lícem nahoru. Budou podávány jeden po druhém.
Expoziční sklo
Na expoziční sklo pokládejte originály lícem dolů.
Ovládací panel
Hlavní spínač napájení
Pokud chcete zařízení zapnout nebo vypnout, otevřete kryt hlavního spínače a spínač stiskněte.
Senzor přítomnosti obsluhy
Detekuje osoby přistupující k zařízení.
„Vzbuzení z režimu spánku, když se k zařízení přiblíží osoba“, uživatelská příručka (úplná verze) v angličtině
Vnitřní výstupní přihrádka
Sem jsou podávány kopie, výtisky a faxy. A papír vychází ze zařízení pod držákem papíru připevněním uvnitř interní zásobníku.
Přední kryt
Jeho otevřením získáte přístup k vnitřní části zařízení.
Zásobníky 1 a 2
Standardní zásobníky papíru. Sem vkládejte papír.
Dolní zásobníky 3 a 4
Volitelné zásobníky papíru. Sem vkládejte papír.
Ventilační otvory
Ventilační otvory zabraňují přehřátí vnitřních částí zařízení.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.
Při využívání držáku papíru interního zásobníku vezměte na vědomí následující:
Pokud vytáhnete vycházející list v horní části interního zásobníku, nezasouvejte tento list zpět pod držák papíru. Držák papíru nepracuje správně na vycházejícím listu a může způsobit zaseknutí papíru.

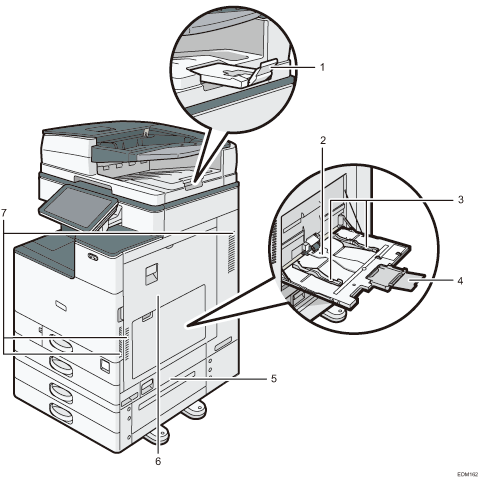

Pohled zepředu a zprava
Prodlužovací nástavec ADF
Vysuňte tento nástavce při použití originálů větších než B4 nebo 81/2×14.
Boční zás.
Tento zásobník použijte ke kopírování nebo tisku na OHP fólie, samolepicí etikety a papír, který nelze vložit do standardních zásobníků papíru.
Vodítka papíru
Při vkládání papíru do bočního zásobníku zarovnejte vodítka s okraji papíru.
Nástavec
Vysuňte tento nástavec, pokud do bočního zásobníku vkládáte papír větší než A4
nebo 81/2×11.Pravý dolní kryt
Pro vyjmutí uvízlého papíru otevřete tento kryt.
Pravý kryt
Pro vyjmutí uvízlého papíru otevřete tento kryt.
Ventilační otvory
Ventilační otvory zabraňují přehřátí vnitřních částí zařízení.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.

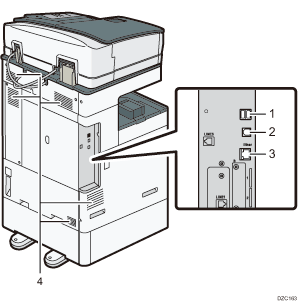

Pohled zezadu a zleva (hlavně Evropa) (hlavně Severní Amerika)
Rozhraní USB 2.0, typ A
Tento port použijte pro připojení zařízení pro ověřování pomocí IC karet.
Rozhraní USB 2.0, typ B
Tento port použijte pro připojení zařízení a počítače pomocí USB kabelu.
Rozhraní Ethernet
Tento port použijte pro připojení zařízení k síti nebo pro použití služby vzdálené správy (RICOH @Remote) přes internet.
Ventilační otvory
Ventilační otvory zabraňují přehřátí vnitřních částí zařízení.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.

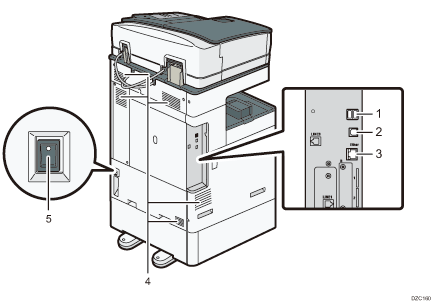

Pohled zezadu a zleva (hlavní Asie)
Rozhraní USB 2.0, typ A
Tento port použijte pro připojení zařízení pro ověřování pomocí IC karet.
Rozhraní USB 2.0, typ B
Tento port použijte pro připojení zařízení a počítače pomocí USB kabelu.
Rozhraní Ethernet
Tento port použijte pro připojení zařízení k síti nebo pro použití služby vzdálené správy (RICOH @Remote) přes internet.
Ventilační otvory
Ventilační otvory zabraňují přehřátí vnitřních částí zařízení.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.
Spínač antikondenzačního ohřívače
K prevenci absorbování vlhkosti papírem a udržení kvality tisku přepnout spínač do polohy „Zapnuto“. Tuto funkci zapínejte při používání zařízení v prostředí s vysokou vlhkostí vzduchu nebo nízkou teplotou.
