Guia de noms i funcions dels components

PRECAUCIÓ

No obstruïu les sortides d'aire de la màquina. En cas contrari, es pot provocar un incendi degut al reescalfament de les peces internes.

Símbols per representar la Regió A i la Regió B

Icona regió A (principalment Europa i Àsia), (principalment Europa) o (principalment Àsia)

Icona Regió A (principalment, Amèrica del Nord)

Les diferències entre les funcions dels models de la Regió A i la Regió B s'indiquen mitjançant dos símbols.

Llegiu la informació indicada pel símbol que correspon a la regió del model que utilitzeu.

Per a obtenir informació detallada sobre quin símbol correspon al model que utilitzeu, vegeu Informació específica del model.

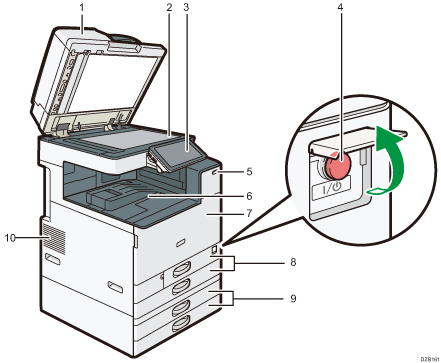

Tapa del cristall d'exposició/Alimentador automàtic de documents (ADF)
Abaixeu la tapa sobre els originals col·locats sobre el cristall d'exposició.
Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.
Cristall d'exposició
Col·loqueu els originals cara avall aquí.
Col·locar un original sobre el cristall d'exposició
Panell de control
Noms i funcions del panell de control
Interruptor principal
Per encendre i apagar la màquina, obriu la tapa de l'interruptor principal i premeu-lo.
Encendre i apagar l'equip
Detector de presència
Detecta una persona que s'apropa a la màquina.
Guia de l'usuari (versió completa) en anglès
Safata interna 1
Les còpies, les impressions i els faxos rebuts surten per aquesta safata. I el paper surt per sota del suport de paper instal·lat dins la safata interna.
Tapa frontal
Obriu-la per accedir a l'interior de la màquina.
Substituir el tòner
Safates de paper (safates 1, 2)
Safates de paper estàndard. El paper es carrega per aquí.
Carregar paper a la safata de paper
Safates de paper inferiors (safates 3, 4)
Safates de paper opcionals. El paper es carrega per aquí.
Carregar paper a la safata de paper
Orificis de ventilació
Orificis per ventilar l'interior de la màquina i evitar que els components interns se sobreescalfin.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.

Nota

Observeu els següents aspectes en fer servir el suport de paper de la safata interna:
- Un cop que hàgiu extret el full de sortida per la part superior de la safata interna, no empenyeu el full un altre cop sota el suport de la safata. El suport de paper no funciona bé amb el full de sortida i podria causar un encallament.

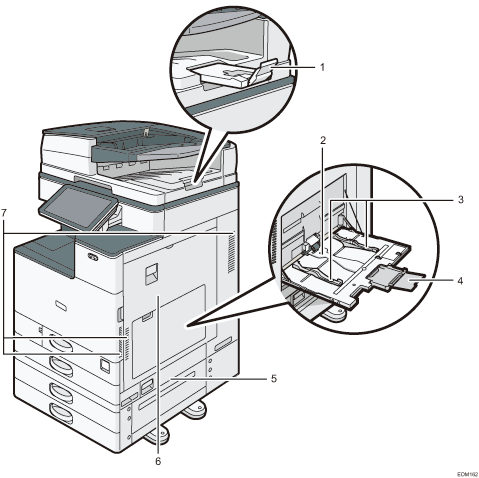

Extensor de la safata de l'ADF
Estireu aquest extensor cap a fora per evitar que caiguin els originals més grans que B4 o 8¹/₂ × 14.
Safata bypass
Utilitzeu la safata per copiar o imprimir en transparències OHP, etiquetes adhesives i paper que no es pot carregar a les safates de paper.
Com carregar paper a la safata bypass
Guies de paper
Quan carregueu paper a la safata bypass, alineeu les guies de paper amb les vores del paper.
Unitat d'extensió
Estireu cap a fora aquest extensor quan carregueu paper més gran que A4, 8¹/₂ × 11.
Tapa inferior dreta
Obriu aquesta tapa per extreure el paper encallat.
Tapa dreta
Obriu aquesta tapa per extreure el paper encallat.
Orificis de ventilació
Orificis per ventilar l'interior de la màquina i evitar que els components interns se sobreescalfin.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.

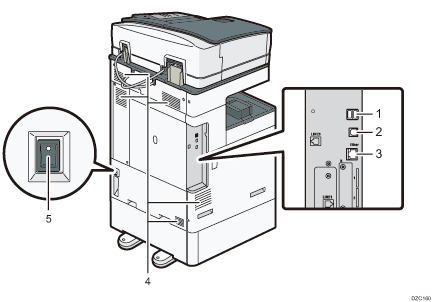

Interfície de Tipus A de l'USB 2.0
Utilitzeu el port per connectar l'autenticador de targetes IC.
Interfície de Tipus B de l'USB 2.0
Utilitzeu el port per connectar la màquina i l'ordinador amb el cable USB.
Interfície Ethernet
Utilitzeu el port per connectar la màquina a la xarxa o per usar el servei de gestió remota (RICOH @Remote) a Internet.
Orificis de ventilació
Orificis per ventilar l'interior de la màquina i evitar que els components interns se sobreescalfin.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.

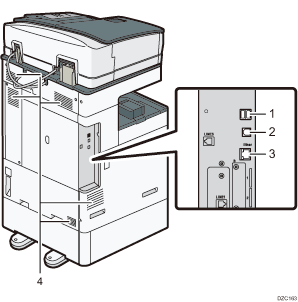

Interfície de Tipus A de l'USB 2.0
Utilitzeu el port per connectar l'autenticador de targetes IC.
Interfície de Tipus B de l'USB 2.0
Utilitzeu el port per connectar la màquina i l'ordinador amb el cable USB.
Interfície Ethernet
Utilitzeu el port per connectar la màquina a la xarxa o per usar el servei de gestió remota (RICOH @Remote) a Internet.
Orificis de ventilació
Orificis per ventilar l'interior de la màquina i evitar que els components interns se sobreescalfin.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.
Interruptor de l'escalfador antihumitat
Engegueu l'interruptor a la posició d'"On" per evitar que el paper absorbeixi humitat i mantenir la qualitat d'impressió. Feu servir aquesta funció si feu servir la màquina en entorns d'humitat alta o de temperatures baixes.
