Az alkatrészek neveinek és funkcióinak ismertetése

Ne zárja el a készülék szellőzőnyílásait. Ha így tesz, a belső összetevők túlmelegedése miatt tűz keletkezhet.

A készülék mozgatásakor ne fogja meg a vezérlőpanelt. Ha így tesz, megsérülhet a kezelőpanel, ami hibás működést, vagy sérülést okozhat.

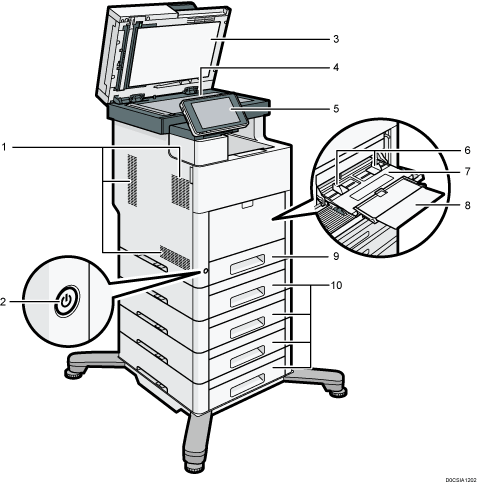

IM C530FB

Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Főkapcsoló
A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.
Automatikus dokumentumadagoló (ADF)
Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.
Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.
Üveglap
Ide helyezze az eredetiket a másolandó oldallal lefelé.
Kezelőpanel
Lásd: A kezelőpanelen szereplő nevek és funkciók.
Papírvezetők
Amikor papírt helyez a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.
Kézi adagoló
Öntapadós címkére történő nyomtatáshoz vagy másoláshoz használható.
Hosszabbító kar
Ha A4 , 8¹/₂ × 11 vagy nagyobb méretű papírt helyez az adagolóba, húzza ki a hosszabbítót.
Papíradagoló
Ide helyezze be a papírt.
Papíradagoló egység
Ide helyezze be a papírt.

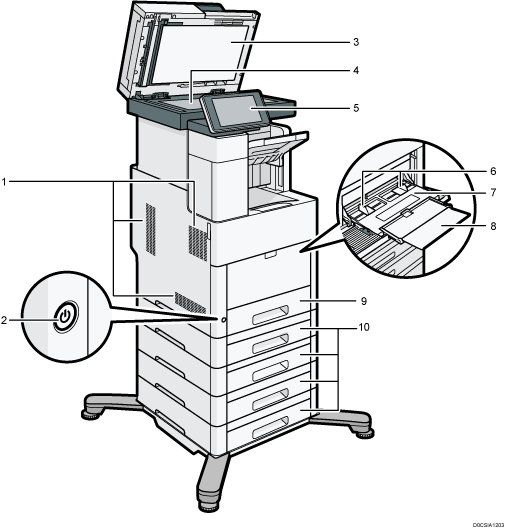

IM C530F

Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
Főkapcsoló
A készülék üzemeltetéséhez a főkapcsolónak bekapcsolva kell lennie. Ha a készülék ki van kapcsolva, kapcsolja be.
Automatikus dokumentumadagoló (ADF)
Hajtsa le az ADF-et az expozíciós üveglapra helyezett eredeti példányokra.
Ha egy köteg eredetit helyez az automatikus dokumentum lapadagolóba(ADF), az eredetik egymás után automatikusan beolvasásra kerülnek.
Üveglap
Ide helyezze az eredetiket a másolandó oldallal lefelé.
Kezelőpanel
Lásd: A kezelőpanelen szereplő nevek és funkciók.
Papírvezetők
Amikor papírt helyez a kéziadagolóba, igazítsa a papírvezetőket a papírhoz.
Kézi adagoló
Öntapadós címkére történő nyomtatáshoz vagy másoláshoz használható.
Hosszabbító kar
Ha A4 , 8¹/₂ × 11 vagy nagyobb méretű papírt helyez az adagolóba, húzza ki a hosszabbítót.
Papíradagoló
Ide helyezze be a papírt.
Papíradagoló egység
Ide helyezze be a papírt.

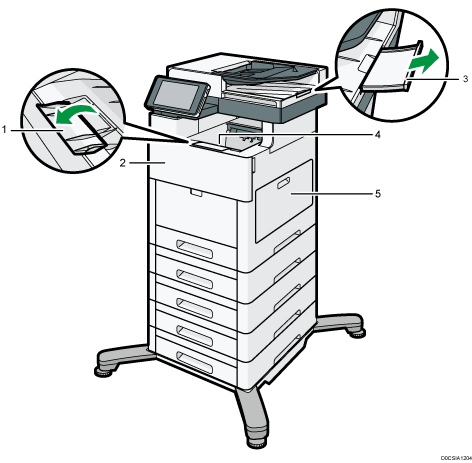

IM C530FB

Szokásos adagolóvezető
Nyissa ki a hátsó hosszabbító kart, hogy megtámassza a nagyobb papírokat.
Elülső burkolat
Nyissa ki a nyomtatópatron cseréjéhez.
Automatikus dokumentumadagoló hosszabbító karja
Nagy méretű papír rögzítéséhez húzza ki a hosszabbító kart.
Standard tálca
Ide gyűjti a készülék a másolt, kinyomtatott lapokat vagy a faxüzeneteket
Jobb oldali fedél
Nyissa ki a kiürült festéktartály cseréjéhez.

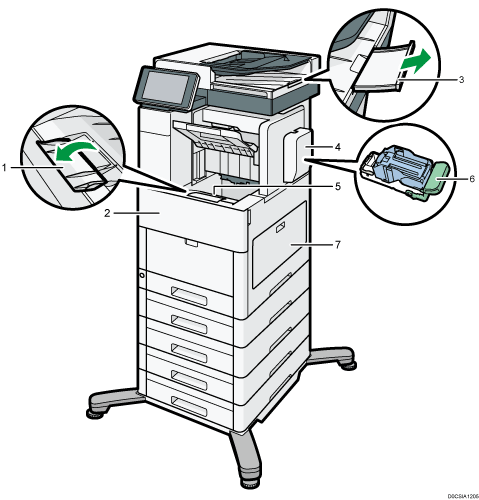

IM C530F

Szokásos adagolóvezető
Nyissa ki a hátsó hosszabbító kart, hogy megtámassza a nagyobb papírokat.
Elülső burkolat
Nyissa ki a nyomtatópatron cseréjéhez.
Automatikus dokumentumadagoló hosszabbítókarja
Nagy méretű papír rögzítéséhez húzza ki a hosszabbító kart.
Finiser tűzőkapocs-fedél
Nyissa ki a tűzőkapocs-patron cseréjéhez.
Standard tálca
Ide gyűjti a készülék a másolt, kinyomtatott, rendezett vagy tűzött lapokat és a faxüzeneteket.
Tűzőkkazetta
Tűzőkazetta a finiserhez. Cserélje ki a kazettát, ha a tűzőkapcsok elfogynak.
Jobb oldali fedél
Nyissa ki a kiürült festéktartály cseréjéhez.

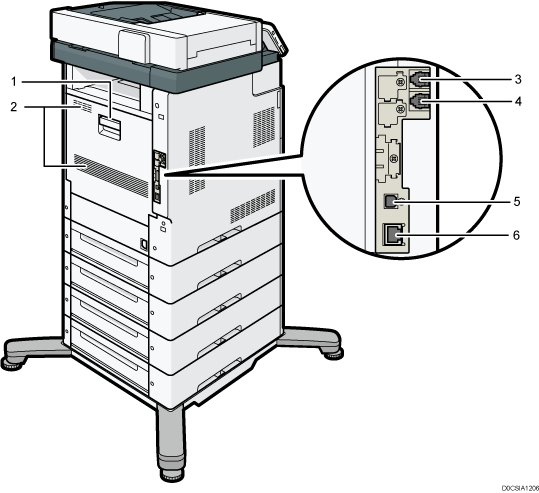

IM C530FB

Hátulsó fedél
Papírelakadás esetén nyissa ki.
Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
LINE: G3 illesztőegység csatlakozó
Csatlakoztassa a faxhoz használt vonalat.
TEL: külső telefoncsatlakozó
Csatlakoztasson egy külső telefont.
USB 2.0 interfész B típus
Ezen a porton keresztül csatlakoztathatja egy USB-kábellel a készüléket egy számítógéphez.
Ethernet port
A készülék hálózatra csatlakoztatásához hálózati interfészkábelt használjon.

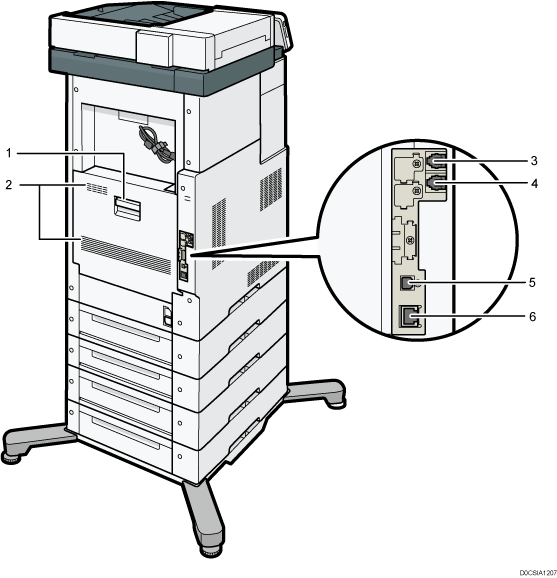

IM C530F

Hátulsó fedél
Papírelakadás esetén nyissa ki.
Ventilátorok
Megakadályozza, hogy a készülék túlmelegedjen.
LINE: G3 illesztőegység csatlakozó
Csatlakoztassa a faxhoz használt vonalat.
TEL: külső telefoncsatlakozó
Csatlakoztasson egy külső telefont.
USB 2.0 interfész B típus
Ezen a porton keresztül csatlakoztathatja egy USB-kábellel a készüléket egy számítógéphez.
Ethernet port
A készülék hálózatra csatlakoztatásához hálózati interfészkábelt használjon.
