A kezelőpanelen szereplő nevek és funkciók
A készülék műveleteit kijelző érintőpaneljének (az intelligens műveletek paneljének) a neve „kezelőpanel”.
A kezelőpanel mindkét oldalán interfészek találhatók külső eszközök, valamint nyílások SD-kártya/USB-memóriaszközök csatlakoztatásához.
A kezelőpanel keretén lévő LED-es jelzőfények még kikapcsolt képernyő esetén is mutatják a készülék állapotát.

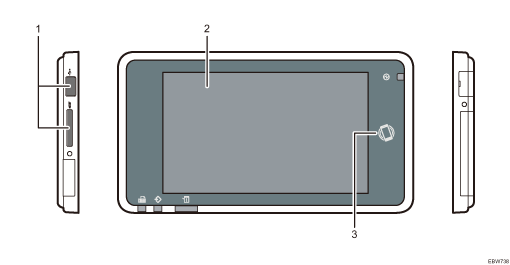

Érintőpanel/interfész
Adathordozó nyílások

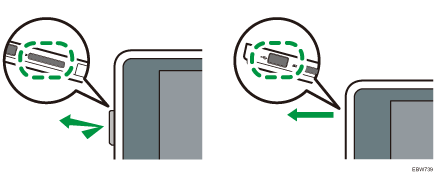

Helyezzen be egy SD-kártyát vagy USB-memóriaeszközt. A beolvasott adatokat eltárolhatja, vagy kinyomtathatja az adathordozón tárolt fájlt.
Max. 32 GB kapacitású SD- vagy SDHC-memóriakártyát használjon. SDXC-memóriakártya nem használható.
FAT16 vagy FAT32 formátumra formázott adathordozót használjon.
Bizonyos típusú USB Flash memóriaeszközök nem használhatók a készülékkel.
Ne használjon USB-s hosszabbítókábelt, hubot vagy kártyaolvasót.
Ha kikapcsolja a készülék tápellátását, vagy az adathordozót eltávolítja a készülékből, miközben az adathordozó adatait olvassa, ellenőrizze a rajta lévő adatokat.
Mielőtt eltávolítja a nyílásból az adathordozót, nyomja meg a képernyőn megjelenő ikont (
/
) a csatlakozás megszakításához.
Érintőpanel
Megjeleníti a Kezdőképernyőt, az alkalmazások műveleteinek a képernyőjét és az üzeneteket. Ezt az ujjai hegyével tudja kezelni.
NFC címke
A Ricoh Smart Device Connector segítségével a készüléket és egy okos eszközt lehet csatlakoztatni.
Felhasználói útmutató (teljes verzió) angolul
A jobb láthatóság érdekében módosíthatja a kezelőpanel szögét.

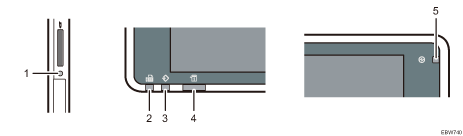

LED-jelzőfények
Adathordozó-elérés jelzőfénye
Villog, amikor a készülék egy SD kártyáról adatot olvas, vagy arra adatot ír.
Ne kapcsolja ki a készüléket, illetve ne távolítsa el az adathordozót, miközben a készülék egy SD-kártyán vagy USB-memóriaeszközön műveletet végez.
Ha az SD kártya médianyílásba történő behelyezésekor nem gyullad ki a médiaelérési jelzőfény, tegye a következőt:
Helyezze be ismét az SD kártyát.
Lehet, hogy az SD kártya hibás. Vegye fel a kapcsolatot az üzlettel, ahol vásárolta.
Fax jelzőfény
A fax funkció állapotát mutatja.
Villog: adatok küldése és fogadása
Világít: adatfogadás (RX fájl helyettesítése)
Adatbevitel jelzőlámpa
Villog, amikor a készülék a nyomtató-illesztőprogramból vagy LAN-Fax illesztőprogramból küldött adatokat fogad.
Állapotjelző
A rendszer állapotát mutatja. Folyamatosan világít, ha hiba történik, vagy a festék kifogy.
Az állapotjelzők, ikonok és üzenetek ellenőrzése a kezelőpanelen
Főkapcsoló jelzőfénye
A főkapcsoló lámpája felgyullad, amikor bekapcsolja a főkapcsolót. Alvó üzemmódban lassan vibrál.
