Guida a nomi e funzioni dei componenti

ATTENZIONE

  • Non ostruire le bocchette dell'aria della macchina. In caso contrario, il surriscaldamento dei componenti interni potrebbe provocare un incendio.

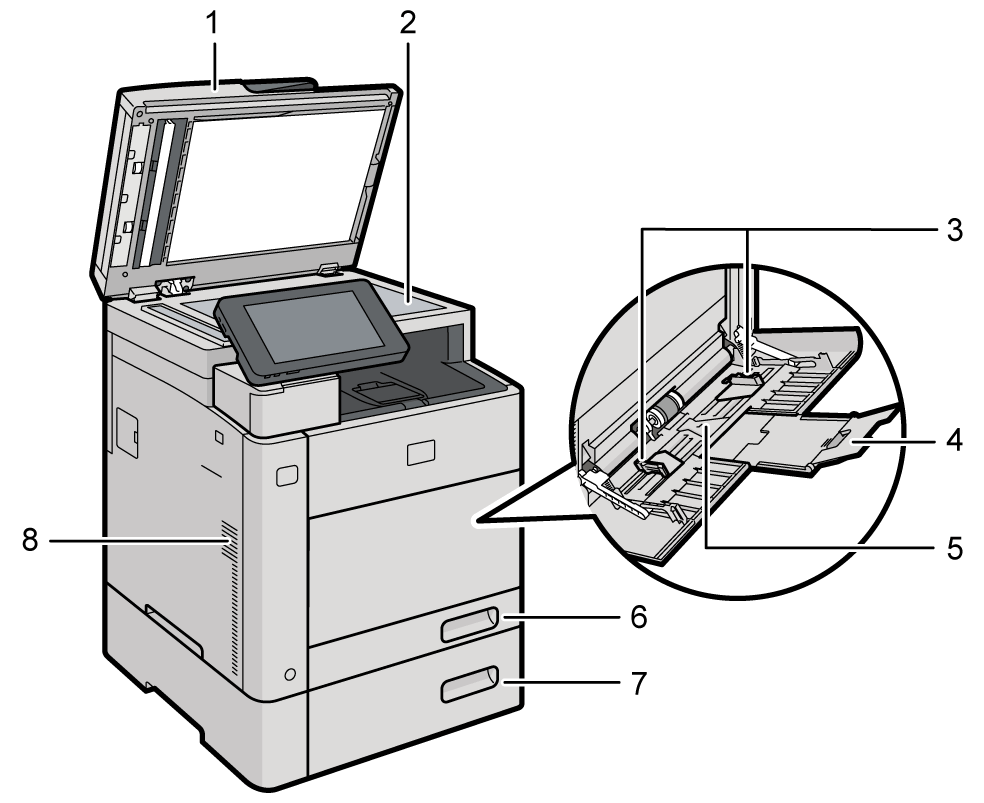

Vista anteriore sinistra

Illustrazione numerata unità principale

  1. Alimentatore automatico originali (ADF)
    Se si carica una pila di originali nell'ADF, l'ADF alimenta automaticamente gli originali uno alla volta.
    L'ADF con scansione fronte-retro a passata singola è l'ADF che esegue la scansione di entrambe le facciate di un originale contemporaneamente.
    Posizionamento di un originale nell'alimentatore automatico originali (ADF)
  2. Vetro di esposizione
    Posizionare gli originali a faccia in giù.
    Posizionamento di un originale sul vetro di esposizione
  3. Guide della carta
    Quando si caricano i fogli nel vassoio bypass, allineare le guide carta contro i fogli.
  4. Estensione
    Estrarre l'estensione per caricare la carta nel vassoio bypass.
  5. Vassoio bypass
    Utilizzarlo per copiare o stampare su etichette adesive o su carta che non può caricata nei vassoi appositi.
    Caricamento della carta nel vassoio bypass
  6. Vassoio carta (Vassoio 1)
    Vassoio standard. Caricare qui la carta.
    Caricamento della carta nel vassoio carta
  7. Vassoio carta inferiore (vassoio 2)
    Vassoi carta opzionali. Caricare qui la carta.
    Caricamento della carta nel vassoio carta
  8. Fori di ventilazione
    Evitano il surriscaldamento.
    Dopo la stampa di grandi volumi, la ventola di aerazione potrebbe restare in funzione per abbassare la temperatura all'interno della macchina.

Sezione superiore

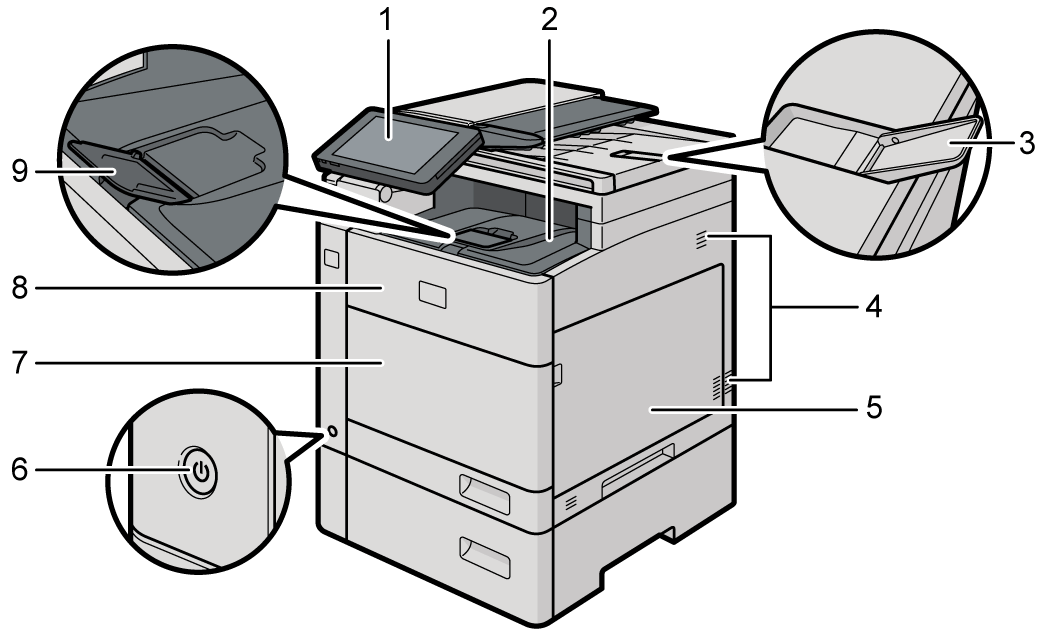

Vista anteriore destra

Illustrazione numerata unità principale

  1. Pannello di controllo
    Nomi e funzioni del pannello di controllo

  2. Vassoio standard
    Qui vengono inviati i fogli stampati.

  3. Estensione del vassoio ADF
    Sollevare l'estensione per evitare la caduta degli originali di formato superiore ad A4.

  4. Fori di ventilazione
    Evitano il surriscaldamento.
    Dopo la stampa di grandi volumi, la ventola di aerazione potrebbe restare in funzione per abbassare la temperatura all'interno della macchina.

  5. Sportello destro
    Aprire per sostituire la vaschetta di recupero toner.

  6. Interruttore di alimentazione principale
    Per accendere e spegnere l'alimentazione, premere l'interruttore di alimentazione principale.
    Accensione e spegnimento

  7. Sportello del vassoio bypass
    Aprire per utilizzare il vassoio bypass.

  8. Sportello anteriore
    Aprire per sostituire la cartuccia di toner.
    Sostituzione del toner

  9. Guida vassoio standard
    Aprire la guida per impedire la caduta della carta stampata.

Sezione superiore

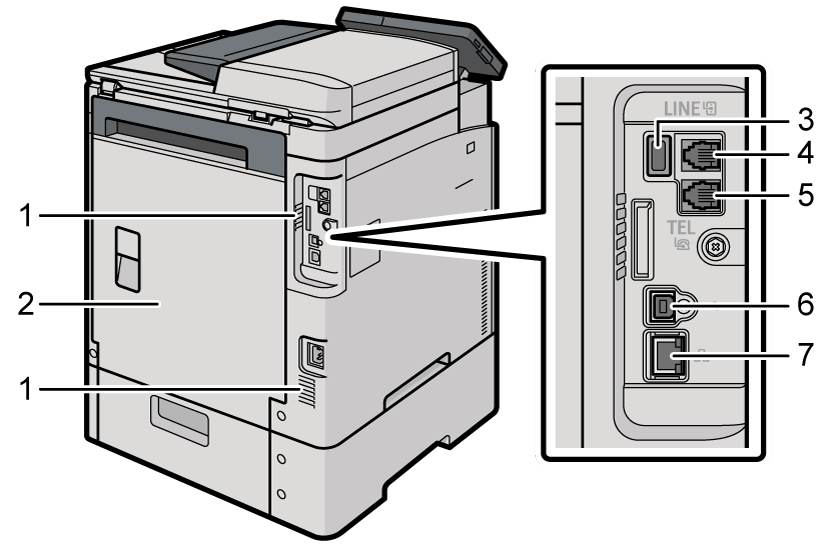

Vista posteriore sinistra

Illustrazione numerata unità principale

  1. Fori di ventilazione
    Evitano il surriscaldamento.
    Dopo la stampa di grandi volumi, la ventola di aerazione potrebbe restare in funzione per abbassare la temperatura all'interno della macchina.

  2. Sportello posteriore
    Aprire questo sportello per rimuovere la carta inceppata.

  3. Interfaccia USB 2.0 Tipo A
    Utilizzare la porta per collegare un dispositivo di memoria flash USB per il backup/ripristino dei dati utente.

  4. LINE: Connettore unità di interfaccia G3
    Collegare la linea per utilizzare il fax.

  5. TEL: Connettore telefono esterno
    Collegare un telefono esterno.

  6. Interfaccia USB 2.0 Tipo B
    Usare la porta per connettere la macchina e il computer con il cavo USB.

  7. Ethernet interface
    Porta utilizzata per connettere la macchina alla rete o per utilizzare il servizio di gestione da remoto (@Remote) tramite Internet.

Nota
