Kağıt Kasetine Kağıt Yükleme

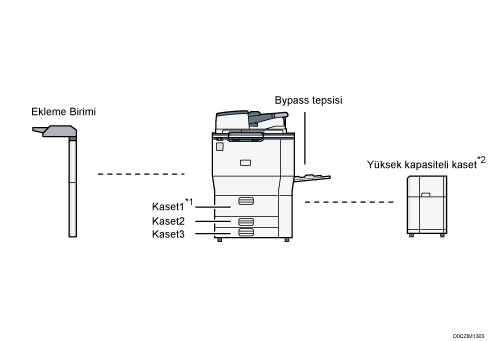

Her kaset türünün kağıt yükleme yöntemi farklıdır.
- Kağıdı değiştirirken veya sıkışan kağıdı çıkarırken parmaklarınızı sıkıştırmamaya veya yaralamamaya dikkat edin.
*1 A3/11 × 17 kaset ünitesi takılabilir.
*2 LCT genişletme ünitesi takılabilir.
Bir kasete kağıt yüklemeden önce, o kasete yüklenebilecek kağıt boyutu ve tipini kontrol edin ve otomatik algılanan kağıt boyutunu doğrulayın.
Otomatik olarak algılanmayan boyutta bir kağıt yüklerken [Kullanıcı Araçları] altındaki [Kaset/Kağıt Ayarları] öğesinde kağıt boyutunu belirtin.
Kalın kağıt ya da diğer özel kağıtları yüklemek için, [Ayarlar]’daki [Kaset/Kağıt Ayarları]’nda kağıt tipini ya da kalınlığını belirtin.
"Kaset/Kağıt Ayarları", Kullanıcı Kılavuzu (Tam Sürüm) İngilizce
Yazdırmadan önce kağıt ayarını kontrol edin. Kağıt, kağıt ayarından farklıysa, yazdırırken eşleşme hatası verilir.
Kırışık veya bükülmüş kağıtları yüklemeden önce düzeltin.
Birkaç yaprak bulunan bir kasete kağıt yüklerken, kasetten aynı anda birden fazla yaprak beslenebilir. Bütün yaprakları çıkarın, yaprakları havalandırın, sonra yeniden yükleyin.
Sürtünen kağıt sesi duyabilirsiniz. Bu bir arıza değildir.
Sınır işaretinin üzerinde kağıt istiflemeyin.
Kağıdı Havalandırma
Etiket kağıdı veya 150,1–300,0 g/m2 (55,1 lb. Kapak–165,0 lb. İndeks) kalınlığında kağıt yüklendiğinde, yaprakları iyice havalandırmanız önemlidir. Eğer kağıt iyi havalandırılmamışsa sıkışmalar meydana gelebilir.
Sayfaları hızla çevirerek desteyi gevşetin.
Desteyi kısa kenarlarından tutarak kağıtlar arasında boşluk oluşturmak için kağıt destesini öne ve arkaya doğru esnetin. Bunu bir kaç kez tekrarlayın.
Kağıtlar arasında boşluk olduğundan emin olun.
Kağıt istifini iki elinizle tutun ve kağıdın uzun ve kısa kenarlarını düz bir yüzeye vurarak kağıtları hizalayın.
Kaset 1'e Kağıt Yükleme
(özellikle Avrupa ve Asya)
Kaset 1 sadece A4
kağıdı kullanır. Kaset 1'den (LCT) 81/2 × 11 kağıt üzerine yazdırmak istiyorsanız, servis temsilcinizle irtibata geçin.
(özellikle Kuzey Amerika)
Kaset 1 sadece 81/2 × 11 kağıt alabilir. Kaset 1'den A4 kağıt üzerine yazdırmak isterseniz, servis temsilcinizle iletişim kurun.
Sağ istif için, kağıdın sağ kenarını kasetin sağ kenarı ile hizalayın. Sol istif için, kağıdın sol kenarını kasetin sol kenarı ile hizalayın.
Kaset 1 sağ tarafına yüklenen kağıt bittiğinde, sol taraftaki kağıt otomatik olarak sağa alınır. Kaset kağıdı alırken Kaset 1'i dışarı çekmeyin; kasetten gelen sesin kesilmesini bekleyin.
Kaset 1'i, durana kadar dikkatlice çekin.
Kağıtları düzeltin ve yazdırma yüzü aşağı gelecek biçimde yükleyin.
Sınır işaretinin üzerinde kağıt istiflemeyin.
Tüm kaset dışarı çıkartılır
Tepsinin sol yarısı çıkartılır
Kağıt kasetini, yerine tamamen oturana kadar dikkatlice itin.
Kaset 1 kullanımda olsa bile kağıt yükleyebilirsiniz. Kaset 1'in sol yarısı, kullanılırken de çıkartılabilir.
A3/11×17 Tepsi Ünitesine Kağıt Yükleme
- (özellikle Avrupa ve Asya)
A3/11 × 17 kaset ünitesi sadece A3
kağıt alabilir. A4, B4 JIS, 11 × 17, 81/2 × 14 veya 81/2 × 11, kağıda yazdırmak istiyorsanız, servis temsilcinizle irtibat kurun. - (özellikle Kuzey Amerika)
A3/11 × 17 kaset ünitesi sadece 11 × 17 kağıt alabilir. A3, A4, B4 JIS, 81/2 × 14 veya 81/2 × 11 kağıda yazdırmak istiyorsanız, servis temsilcinizle irtibat kurun. Kağıt kenarlarının sağ taraftan hizalı olduğunu kontrol edin.
Kağıt kasetini, durana kadar dikkatlice çekin.
Kağıtları düzeltin ve yazdırma yüzü aşağı gelecek biçimde yükleyin.
Sınır işaretinin üzerinde kağıt istiflemeyin.
Kağıt kasetini, yerine tamamen oturana kadar dikkatlice itin.
Kaset 2 ve 3'e Kağıt Yükleme
Her kağıt kaseti aynı şekilde yüklenir. Aşağıdaki örnek prosedürde kağıt, Kaset 2'ye yüklenmiştir.
Kağıt kenarlarının sağ taraftan hizalı olduğunu kontrol edin.
Kağıt kaseti yerleştirilirken fazla baskı uygulanarak itilirse, kasetin yan parmaklıklarının konumu yerinden kayabilir.
Az sayıda kağıt yerleştireceğiniz zaman, yan parmaklıkları çok sıkmadığınızdan emin olun. Yan parmaklıklar kağıda çok sıkıştırılırsa, kenarlar kırışabilir, kağıt sıkışabilir veya ağırlığı 52-59 g/m2 (14-15 lb. Bond) arasında ise, kağıt buruşabilir.
Sınır işaretinin üzerinde kağıt istiflemeyin. Sınır işaretini aşacak biçimde kağıt yüklerseniz yazdırılan resimler yamuk olabilir ya da kağıt sıkışması yaşanabilir.
Kağıt kasetindeki kağıdın kullanılmadığını kontrol edin ve ardından kağıt kasetini durana kadar dikkatlice çekin.
Yan parmaklıktaki kilidi açın.
Yan parmaklıkların serbest bırakma kollarına bastırırarak yan parmaklıkları dışarı doğru kaydırın.
Uç parmaklığın serbest bırakma kolunu tutarken, uç parmaklığı dışarı doğru kaydırın.
Kağıtları düzeltin ve yazdırma yüzü aşağı gelecek biçimde yükleyin.
Sınır işaretinin üzerinde kağıt istiflemeyin.
Uç ve yan parmaklıkları yüklediğiniz kağıda doğru dayayarak hafifçe hizalayın.
Kağıt ile yan parmaklıklar ve uç parmaklık arasında boşluk olmadığından emin olun.
52–59 g/m2 (14–15 lb. Bond) ağırlığında kağıt yüklerken kağıt ve yan parmaklıklar arasında 0,5 mm boşluk bırakın. Boşluk çok geniş olursa kırışıklıklar oluşabilir.
Yan parmaklıkları tekrar kilitleyin.
Kağıt kasetini, yerine tamamen oturana kadar dikkatlice itin.
Kağıt tipi ve kalınlığını seçin.
Kağıt Tipi ve Kalınlık Ayarlarını Belirtme
Otomatik olarak algılanmayan boyutta bir kağıt yüklerken kağıt boyutunu belirtin.
Kaset 2 ve 3'e ayraçlı kağıt yüklemek
Ayraçlı kağıt yüklerken, her zaman seçime bağlı ayraçlı kağıt tutacağını kullanın.
Ayraçlı kağıdı, ayraçlı taraf ayraçlı kağıt tutacağına gelecek şekilde yerleştirin.
Serbest bırakma koluna basarken, uç parmaklık konumunu, ayraçlı kağıt tutacağının ayraçlı kağıda tam oturacağı şekilde ayarlayın.
Yazdırmaya başlamadan önce kağıt tipi ve kalınlığını seçin.
Kağıt Tipi ve Kalınlık Ayarlarını Belirtme
Otomatik olarak algılanmayan boyutta bir kağıt yüklerken kağıt boyutunu belirtin.
Bypass Tepsisine Kağıt Yükleme
Yapışkanlı etiketlere, yarı şeffaf kağıtlara ve kağıt kasetlerine yüklenemeyecek kağıda kopyalama yapmak için bypass tepsisini kullanın.
Aynı anda yükleyebileceğiniz maksimum sayfa sayısı kağıdın türüne bağlıdır.
Önerilen Kağıt Boyutları ve Tipleri
Bypass tepsisine, kağıt kılavuzları arasında tutulabilecek kadar kağıt yükleyin. Sınır işaretini aşacak biçimde kağıt yüklerseniz yazdırılan resim yamuk olabilir ya da kağıt sıkışması yaşanabilir.
Bypass Tepsisini açın ve ardından genişleticiyi açın.
Kağıdı makinenin içine doğru gittiği kadar ilerleterek baskı tarafı yukarı gelecek şekilde yerleştirin.
Birden çok kağıt yaprağın birbirine yapışıp birlikte beslenmesini önlemek için yüklemeden önce yaprakları havalandırın.
Antetli kağıt yüklerken yönü, ön ve arkayı ya da kanatçıkların konumunu doğrulayın.
Kağıt kılavuzlarını kağıt boyutuna göre hizalayın.
Kılavuzlar kopya kağıdına yaslanmadığında görüntüler yamuk çıkabilir veya kağıt makineye sıkışabilir.
52–59 g/m2 (14–15 lb. Bond) ağırlığında kağıt yüklerken kağıt ile kağıt kılavuzları arasında 0,5 mm boşluk bırakın. Boşluk fazla geniş olursa kırışıklıklar oluşabilir.
Kağıt tipi ve kalınlığını seçin.
Kağıt Tipi ve Kalınlık Ayarlarını Belirtme
Otomatik olarak algılanmayan boyutta bir kağıt yüklerken kağıt boyutunu belirtin.
Bypass tepsisine kağıt yüklemek için, kağıdı
olarak yönlendirmek daha iyi olur.Belirli kağıt tipleri bypass tepsisine yerleştirildiğinde doğru bir şekilde algılanamayabilir. Eğer böyle olursa, kağıdı çıkartın ve bypass tepsisine tekrar yerleştirin.
52–59 g/m2 (14–15 lb. Bond) ağırlığında kağıt, kalın kağı veya şeffaf kağıt yüklerken, kağıt boyutu ve kağıt türünü belirtin.
Yüksek Kapasiteli Kasete (LCT) Kağıt Yükleme
(özellikle Avrupa ve Asya)
LCT sadece A4 kağıt alabilir. LCT'den 81/2 × 11 veya B5 JIS boyutlu kağıt üzerine yazdırmak isterseniz, servis temsilcinizle iletişim kurun.
(özellikle Kuzey Amerika)
LCT sadece 81/2 × 11 kağıt alabilir. LCT'den A4 veya B5 JIS boyutlu kağıda yazdırmak isterseniz, servis temsilcinizle iletişim kurun.
A4, B4 JIS, 81/2 × 14 veya 81/2 × 11 boyutlarında kağıt yüklemek için genişletici ünitesi gereklidir.
Kağıtların kenarlarının sol tarafla aynı hizada olup olmadığını kontrol edin.
Kağıt kasetindeki kağıdın kullanılmamakta olduğunu kontrol edin ve ardından LCT'nin üst kapağını açın.
Kağıdı yazdırma tarafı yukarı gelecek şekilde kağıt kasetine yükleyin.
Sınır işaretinin üzerinde kağıt istiflemeyin.
[Aşağı] tuşuna basın.
Alt plaka aşağıya doğru hareket ederken tuş yanıp söner.
Adım 2 ve 3'ü tekrarlayarak kağıt yükleyin.
LCT'nin üst kapağını kapatın.
Kağıt tipi ve kalınlığını seçin.
Kapak Takma Ünitesine Kağıt Yükleme
Sensör üzerine hiçbir şey koymayın veya dokümanları sensör üzerinde bırakmayın. Bu, kağıt boyutunun doğru olarak taranmamasına veya kağıt sıkışmalarına neden olabilir.
Z-katlama işlevini kullanırken, kapak takma ünitesindeki kağıt, baskıların katlandıktan sonraki boyutuyla aynı olmalıdır. Kapak takma ünitesindeki kağıt, Z-katlama yapılan sayfalardan daha büyük ise, sıkışma meydana gelebilir.
Bu makine ile daha önce yazdırılmış olan kağıt kullanmayın.
Kağıdı düzenli bir şekilde yükleyin.
Sınır işaretinin üzerinde kağıt istiflemeyin.
Yan parmaklıkları kağıt boyutuna göre ayarlayın.
Kağıdı basılı tarafı yukarı (ön taraf) gelecek şekilde yükleyin.
Kağıdı kapak takma içine kağıt kasetindeki kağıt ile aynı doğrultuda yükleyin.
Makineye yüzünüz dönükken, zımba konumu veya delgeç deliği konumu kağıdın sol tarafında olacaktır.
Kapak takma ünitesine kağıt yüklemek için, ADF'deki orijinallerin yönünü aşağıda gösterildiği gibi hizalayın.
Kapak Takma Ünitesi
ADF
Otomatik Olarak Algılanmayan Kağıt Boyutunu Belirtme
Ana ekranda [Settings] öğesine basın.
[Kaset/Kağıt Ayarları]’na basın.
[Kağıt Kaseti/Kağıt Türü]’ne basın.
Ayarlanacak tek bir kasete basın.
[Kağıt Boyutu] seçeneğine basın.
Bypass tepsisine ayar yapmak için [Kağıt Boyutu: Yazıcı]’ya basın.
Kaset 1 ve geniş kapasiteli kaset (LCT) için kağıt boyutu sabittir, değiştirilemez.
Açılan listeden bir kağıt boyutu seçin ve [OK]’e basın.
[OK] tuşuna basın.
Yapılandırma bittikten sonra [Ana](
) ögesine basın.
Otomatik olarak algılanamayan kağıt kullandıktan sonra otomatik olarak algılanabilen kağıt kullanmak için, Otomatik Algılama ayarını yeniden yükleyin. Otomatik Algıla ayarını yeniden yüklemek için kağıdı yeniden yükleyin, 1'den 6'ya kadar adımları gerçekleştirin, [Otomatik Algıla] seçimini işaretleyip [OK] tuşuna basın.
Kontrol Panelini Kullanarak Özel Boyutlu Kağıt Belirleme
Ana ekranda [Settings] öğesine basın.
[Kaset/Kağıt Ayarları]’na basın.
[Kağıt Kaseti/Kağıt Türü]’ne basın.
Ayarlanacak tek bir kasete basın.
[Kağıt Boyutu] seçeneğine basın.
Bypass tepsisine ayar yapmak için [Kağıt Boyutu: Yazıcı]’ya basın.
Kaset 1 ve geniş kapasiteli kaset (LCT) için kağıt boyutu sabittir, değiştirilemez.
Açılan listede [Özel]’e basın.
"A" veya "B" alanındaki değere basın ve yeni değeri girin.
Değerleri "< >" sayıları arasında belirleyin ve [Done] ögesine basın.
Üç defa [OK] tuşuna basın.
Yapılandırma bittikten sonra [Ana]() ögesine basın.
Kağıt Tipi ve Kalınlık Ayarlarını Belirtme
Yazdırma işi için kullanılan yazdırma ayarları ve yüklü kağıt uyumsuzsa uyumsuzluk hatası meydana gelir.
Yazdırmaya başlamadan önce kağıt ayarlarını kontrol edin ve belirtin.
Ayarları değiştirmeden önce, yazdırma için kağıt ayarlarının önceliğini (yazıcı sürücüsü veya kontrol paneli için öncelik) onaylayın.
[Kullanıcı Araçları]
[Yazıcı Özellikleri][Sistem][Kağıt Girişi/Çıkışı][Kaset Ayarlama Önceliği]
Yazıcı sürücüsünde
Yazıcı sürücüsünde kağıt kaseti ve kağıt tipi ayarlarını kontrol edin ve ayarların yüklenen kağıtla uyumlu olduğundan emin olun.
Kontrol panelinde
Ana ekranda [Settings] öğesine basın.
[Kaset/Kağıt Ayarları]’na basın.
[Kağıt Kaseti/Kağıt Türü]’ne basın.
Ayarlanacak tek bir kasete basın.
[Kağıt Türü/Kalınlığı]’na basın.
Açılan listeden bir kağıt türü ve kağıt kalınlığı seçin ve [OK]’e basın.
[OK] tuşuna basın.
Yapılandırma bittikten sonra [Ana]() ögesine basın.
