Wkładanie papieru do kasety na papier

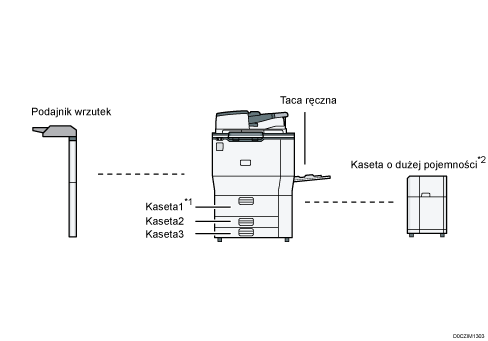

Metoda wkładania papieru zależy od typu kasety.
- Podczas wymieniania lub wyjmowania zaciętego papieru, należy uważać, żeby nie przyciąć ani poranić palców.
*1 Kasetę A3/11 × 17 można podłączyć.
*2 Jednostka rozszerzająca LCT może być dołączona.
Przed włożeniem papieru do kasety sprawdź, jakie rozmiary i typy papieru można w niej umieszczać, i potwierdź automatycznie wykrywany rozmiar papieru.
W przypadku wkładania papieru, którego rozmiar nie jest automatycznie wykrywany, określ rozmiar papieru w [Ustawienia kaset na papier] w obszarze [Narzędzia użytkownika].
W celu włożenia cienkiego, grubego lub innego specjalnego papieru określ typ lub grubość papieru w [Ustawienia kaset na papier] w obszarze [Ustawienia].
Podręcznik użytkownika (pełna wersja) w języku angielskim
Sprawdź ustawienie papieru przed drukowaniem. Jeśli papier różni się od ustawień papieru, podczas drukowania wystąpi błąd niezgodności papieru.
Rozprostuj zwinięty i zdeformowany papier przed załadowaniem.
W przypadku wkładania papieru do tacy, w której pozostało tylko kilka kartek, może dojść do pobrania z tacy kilku kartek na raz. Wyjmij wszystkie kartki, przewertuj je, a następnie ponownie je włóż.
Możesz usłyszeć dźwięk trącego papieru. Nie jest to objaw awarii.
Nie układaj papieru w stos przekraczający tę liczbę.
Przekartkowanie papieru
Jeżeli do kasety wkładasz etykiety lub gruby papier o gramaturze 150,1–300,0 g/m2 (55,1 lb Cover–165,0 lb Index), ważne jest, aby je wcześniej dokładnie przekartkować. Brak dokładnego przekartkowania papieru może spowodować zacięcia.
Poluzuj stos poprzez przerzucanie arkuszy.
Trzymając za krótsze końce zginaj stos w jedną i drugą stronę w celu utworzenia przestrzeni między arkuszami. Powtórz tę czynność kilka razy.
Upewnij się, że między arkuszami występuje przestrzeń.
Chwyć stos papieru dwiema rękami, a nastęnie stuknij dłuższą i krótszą krawędzią o płaską powierzchnię, aby wyrównać arkusze.
Ładowanie papieru do kasety 1
(głównie Europa i Azja)
Do kasety 1 można ładować jedynie papier w formacie A4
. Jeśli wydruk ma być wykonany na papierze w rozmiarze 81/2 × 11 pobranym z kasety 1, należy skontaktować się z przedstawicielem serwisu.
(głównie Ameryka Północna)
Do kasety 1 można ładować tylko papier o rozmiarze 81/2 × 11. Jeśli wydruk ma być wykonany na papierze o rozmiarze A4 z użyciem kasety 1, należy skontaktować się z przedstawicielem serwisu.
Prawy stos papieru wyrównaj z prawym brzegiem kasety. W przypadku lewego stosu należy wyrównać lewą krawędź papieru z lewą krawędzią kasety.
W przypadku, gdy załadowany papier z prawej strony kasety 1 kończy się, papier z lewej strony jest automatycznie przesuwany w prawą stronę. Nie wyjmuj kasety 1 w trakcie przesuwania papieru, poczekaj aż dzwięk w kasecie ucichnie.
Ostrożnie wyciągaj kasetę 1 aż do jej zatrzymania.
Ułóż prosto papier i włóż go stroną do drukowania skierowaną do dołu.
Nie układaj papieru w stos przekraczający tę liczbę.
Wyciągnij kasetę do końca.
Zapełnij lewą część kasety
Ostrożnie napełniaj papierem kasetę.
Papier można załadować nawet, jeśli kaseta 1 jest w danej chwili używana. Możliwe jest wyciągnięcie lewej połowy kasety podczas jej używania.
Ładowanie papieru do zespołu kasety A3/11 × 17
- (głównie Europa i Azja)
A3/Moduł kasety 11 × 17 może obsługiwać wyłącznie papier o rozmiarze A3
. Gdy wydruk ma być wykonany na papierze o formacie A4, B4 JIS, 11 × 17, 81/2 × 14 lub 81/2 × 11, należy skontaktować się z przedstawicielem serwisu. - (głównie Ameryka Północna)
Moduł kasety A3/11 × 17 może obsługiwać wyłącznie papier o rozmiarze 11 × 17. Gdy wydruk ma być wykonany na papierze o formacie A3, A4, B4 JIS, 81/2 × 14 lub 81/2 × 11, należy skontaktować się z przedstawicielem serwisu. Sprawdź czy krawędzie papieru przylegają do prawej strony.
Powoli wyjmuj kasetę na papier, aż do zatrzymania.
Ułóż prosto papier i włóż go stroną do drukowania skierowaną do dołu.
Nie układaj papieru w stos przekraczający tę liczbę.
Ostrożnie napełniaj papierem kasetę.
Wkładanie papieru do kasety 2 i 3
Każdy rodzaj papier jest ładowany w ten sam sposób. W podanym poniżej przykładzie papier jest ładowany do kasety 2.
Sprawdź, czy krawędzie papieru przylegają do prawej strony.
Jeżeli kaseta na papier jest poruszana energicznie podczas wsuwania jej na miejsce, położenie ograniczników bocznych może ulec zmianie.
Gdy ładowana jest mała liczba arkuszy, należy uważać, aby nie dociskać ograniczników bocznych zbyt mocno. Jeżeli papier zostanie zbyt mocno ściśnięty przez ograniczniki, jego krawędzie mogą się pofałdować, papier może zostać nieprawidłowo załadowany lub, jeżeli jego gramatura jest pomiędzy 52-59 g/m2 (14-15 funtów dokumentowy), papier może się zmarszczyć.
Nie układaj papieru w stos przekraczający tę liczbę. Jeśli papier wystaje poza znacznik graniczny, drukowane obrazy mogą być przekrzywione lub może wystąpić zacięcie papieru.
Sprawdź, czy papier w kasecie nie jest używany, a następnie wysuń ostrożnie kasetę aż się zatrzyma.
Zwolnij blokadę ogranicznika bocznego.
Podczas naciskania dźwigni zwalniającej bocznego ogranicznika wysuń go na zewnątrz.
Podczas wciskania dźwigni zwalniającej na ograniczniku końcowym wysuń na zewnątrz ogranicznik końcowy.
Ułóż prosto papier i włóż go stroną do drukowania skierowaną do dołu.
Nie układaj papieru w stos przekraczający tę liczbę.
Delikatnie dostosuj ograniczniki boczne i ogranicznik końcowy do rozmiaru załadowanego papieru.
Upewnij się, że między papierem a ogranicznikami bocznymi i ogranicznikiem końcowym nie występuje odstęp.
Podczas ładowania papieru o gramaturze 52–59 g/m2 (14–15 lb. Bond) należy zachować odstęp między papierem a każdym bocznym ograniczeniem wynoszący 0,5 mm. Jeśli odstęp jest zbyt szeroki, mogą wystąpić zagięcia.
Ponownie zablokuj ograniczniki.
Ostrożnie napełniaj papierem kasetę.
Określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Ładowanie arkuszy z indeksami do kaset 2 i 3
Do ładowania arkuszy z indeksami należy zawsze używać opcjonalnego podajnika arkuszy.
Arkusze z indeksami należy ładować stroną z indeksem skierowaną do podajnika arkuszy z indeksami.
Naciskając dźwignię zwalniającą, wyreguluj położenie końcowego ogranicznika, tak aby podajnik arkuszy z indeksami pasował do materiału.
Przed rozpoczęciem drukowania określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Ładowanie papieru do tacy ręcznej
Tacę ręczną należy stosować do etykiet do naklejania, papieru półprzezroczystego oraz typów papieru, których nie można włożyć do kaset.
Maksymalna liczba arkuszy, którą można załadować jednocześnie, zależy od typu papieru.
Zalecane rozmiary i typy papieru
Należy wkładać tylko tyle papieru, ile zmieści się pomiędzy prowadnicami na tacy ręcznej. Jeśli papier będzie wystawał nad znacznik ograniczający, wydruki mogą być przekrzywione lub może dojść do zacięcia papieru.
Otwórz tacę ręczną, a następnie element przedłużający.
Włóż do urządzenia papier stroną drukowaną do góry tak daleko, jak to się da.
Przekartkuj arkusze przed ich załadowaniem, tak by kartki nie skleiły się ze sobą i nie zostały pobrane po kilka na raz.
Wkładając papier firmowy, sprawdź orientację, ułożenie góra-dół i umiejscowienie klapki.
Ładowanie papieru o ustalonej orientacji lub papieru dwustronnego
Wyrównaj prowadnice do rozmiaru papieru.
Jeśli prowadnice nie są wyrównane do papieru, obraz może być przechylony lub może wystąpić złe podawanie papieru.
Podczas ładowania papieru o gramaturze 52–59 g/m2 (14–15 lb. Bond) należy zachować odstęp między papierem a każdą prowadnicą papieru wynoszący 0,5 mm. Jeśli odstęp jest zbyt szeroki, mogą wystąpić zagięcia.
Określ typ i grubość papieru.
Określanie rodzaju papieru i ustawienia grubości
Podczas ładowania papieru o rozmiarze, który nie jest wykrywany automatycznie, określ rozmiar papieru.
Określanie rozmiaru papieru niewykrywanego automatycznie
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Papier na tacy ręcznej lepiej ułożyć w orientacji
.Przy umieszczaniu papieru na tacy ręcznej poszczególne typy papieru mogą nie zostać odpowiednio rozpoznane. W takiej sytuacji należy usunąć papier, po czym ponownie umieścić go na tacy ręcznej.
Podczas ładowania papieru o gramaturze 52–59 g/m2 (14–15 lb. Bond), grubego papieru lub papieru półprzezroczystego należy określić rozmiar papieru i jego rodzaj.
Ładowanie papieru do kasety dużej pojemności (LCT)
(głównie Europa i Azja)
Do kasety LCT można ładować jedynie papier w formacie A4. Gdy wydruk ma być wykonany na papierze w formacie 81/2 × 11 lub B5 JIS podawanym z kasety LCT, należy skontaktować się z przedstawicielem serwisu.
(głównie Ameryka Północna)
Kaseta LCD może pomieścić jedynie papier o rozmiarze 81/2 × 11. Jeśli wydruk ma być wykonywany na papierze o rozmiarze A4 lub B5 JIS z użyciem kasety LCT, należy skontaktować się z przedstawicielem serwisu.
Aby załadować papier A4, B4 JIS, 81/2 × 14 lub 81/2 × 11 wymagany jest opcjonalny moduł dodatkowy.
Sprawdź, czy krawędzie papieru są wyrównane do lewej strony.
Upewnij się, że papier w kasecie nie jest używany, po czym otwórz górną pokrywę kasety dużej pojemności.
Włóż papier do kasety stroną do zadrukowania skierowaną do góry.
Nie układaj papieru w stos przekraczający tę liczbę.
Naciśnij przycisk [Dół].
Przycisk miga, gdy dolna płyta przesuwa się w dół.
Załaduj papier, powtarzając kroki 2 i 3.
Zamknij pokrywę górną kasety LCT.
Określ typ i grubość papieru.
Ładowanie papieru do podajnika wrzutek
Nie umieszczaj niczego na czujniku ani nie zostawiaj na nim dokumentów. Może to spowodować nieprawidłowe rozpoznanie rozmiaru papieru lub zacięcie papieru.
Podczas użycia funkcji składania w Z papier z podajnika musi być tej samej wielkości co druki po ich złożeniu. Jeżeli papier w podajniku jest większy aniżeli arkusze składane w Z, może wystąpić zacięcie.
Nie należy używać papieru, na którym już drukowano za pomocą tego urządzenia.
Załaduj papier w sposób uporządkowany.
Nie układaj papieru w stos przekraczający tę liczbę.
Dopasuj prowadnice boczne do rozmiaru papieru.
Włóż papier zadrukowaną stroną do góy (czołem do góry).
Załaduj papier do podajnika wrzutek w tej samej orientacji, jak w przypadku kasety na papier.
Pozycja zszywania lub dziurkowania będzie znajdować się po lewej stronie papieru, patrząc na urządzenie.
Aby włożyć papier do podajnika wrzutek, wyrównaj orientację oryginałów w ADF zgodnie z ilustracją poniżej.
Podajnik wrzutek
ADF
Określanie rozmiaru papieru niewykrywanego automatycznie
Naciśnij [Settings] na ekranie głównym.
Naciśnij przycisk [Ustawienia kaset na papier].
Wybierz [Rozmiar papieru/typ papieru].
Naciśnij kasetę w celu ustawienia.
Naciśnij przycisk [Rozmiar papieru].
Aby określić tacę ręczną, naciśnij opcję [Rozmiar papieru: drukarka].
Rozmiar papieru w Kasecie 1 i kasecie dużej pojemności (LCT) jest stały i nie można go zmienić.
Wybierz jeden z rozmiarów papieru podany na wyświetlonej liście, a następnie naciśnij [OK].
Naciśnij przycisk [OK].
Po zakończeniu konfiguracji naciśnij [Ekran główny](
).
By ponownie użyć papier, którego rozmiar jest wykrywany automatycznie po użyciu papieru, którego rozmiar nie był wykrywany automatycznie, zmień ponownie ustawienia na Auto wykrywanie. By zmienić ponownie ustawienia na Auto wykrywanie, włóż ponownie papier, wykonaj kroki od 1 do 6, wybierz [Auto wykrywanie], a następnie naciśnij [OK].
Określenie niestandardowego rozmiaru papieru za pomocą panela operacyjnego
Naciśnij [Settings] na ekranie głównym.
Naciśnij przycisk [Ustawienia kaset na papier].
Wybierz [Rozmiar papieru/typ papieru].
Naciśnij kasetę w celu ustawienia.
Naciśnij przycisk [Rozmiar papieru].
Aby określić tacę ręczną, naciśnij opcję [Rozmiar papieru: drukarka].
Rozmiar papieru w Kasecie 1 i kasecie dużej pojemności (LCT) jest stały i nie można go zmienić.
Wybierz [Niestandardowy] na wyświetlanej liście.
Naciśnij wartość w polu „A” lub „B”, a następnie wprowadź nową wartość.
Podaj wartości w zakresie "< >", a następnie naciśnij przycisk [Done].
Naciśnij trzy razy [OK].
Po zakończeniu konfiguracji naciśnij [Ekran główny]().
Określanie rodzaju papieru i ustawienia grubości
Jeśli ustawienia druku i włożony papier, który ma być użyty do druku nie odpowiadają sobie, występuje błąd dopasowania.
Przed rozpoczęciem drukowania sprawdź i skonfiguruj ustawienia papieru.
Przed zmianą ustawień potwierdź priorytet ustawień papieru do druku (priorytet sterownik drukarki lub panelu operacyjnego).
[Narzędzia użytkownika]
[Funkcje drukarki][System][Wejście/wyjście papieru][Priorytet ustawienia kasety]
W sterowniku drukarki
Sprawdź ustawienia kasety na papier i rodzaj papieru w sterowniku drukarki i upewnij się, że ustawienia odpowiadają włożonemu papierowi.
W panelu operacyjnym
Naciśnij [Settings] na ekranie głównym.
Naciśnij przycisk [Ustawienia kaset na papier].
Wybierz [Rozmiar papieru/typ papieru].
Naciśnij kasetę w celu ustawienia.
Nacisnąć [Rodzaj papieru/Grubość].
Wybierz jeden z rodzajów papieru i jego grubość z wyświetlanej liasty, a następnie nacisnij [OK].
Naciśnij przycisk [OK].
Po zakończeniu konfiguracji naciśnij [Ekran główny]().
