Einlegen von Papier in das Papiermagazin

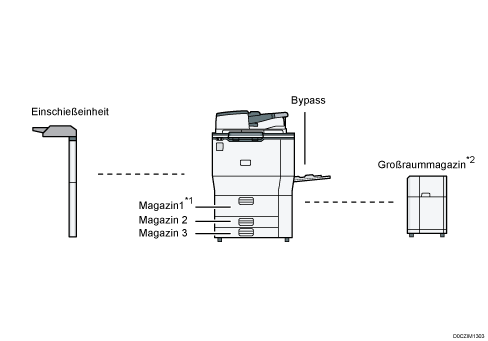

Das Verfahren zum Einlegen von Papier unterscheidet sich je nach Magazintyp.
- Wenn Sie Papier austauschen oder einen Papierstau entfernen, achten Sie darauf, dass Sie Ihre Finger nicht einklemmen oder verletzen.
*1 Die Magazineinheit A3/11 × 17 kann angebracht werden.
*2 Die Erweiterungseinheit von LCT kann angebracht werden.
Prüfen Sie das Papierformat und den Papiertyp, bevor Sie Papier in ein Magazin einlegen. Vergewissern Sie sich auch, dass das Papierformat automatisch erkannt wird.
Wenn Sie Papier einlegen, dessen Format nicht automatisch erkannt wird, geben Sie das Papierformat in den [Magazin-/Papiereinstellungen] der [Einstellungen].
Geben Sie beim Einlegen von dickem oder anderem Spezialpapier den Papiertyp oder die Dicke unter [Magazin-Papiereinstellungen] in den [Einstellungen] an.
Überprüfen Sie die Papiereinstellungen vor dem Drucken. Falls das Papier nicht der Papiereinstellung entspricht, wird beim Drucken ein Nichtübereinstimmungsfehler ausgegeben.
Streichen Sie gewelltes oder geknittertes Papier vor dem Einlegen glatt.
Wenn Sie Papier in ein Magazin einlegen, welches bereits einige Blätter Papier enthält, können mehrere Blätter gleichzeitig aus dem Magazin eingezogen werden. Nehmen Sie alle Blätter heraus, fächern Sie die Blätter auf und legen Sie sie erneut ein.
Sie können ein Geräusch von sich reibendem Papier hören. Dies ist keine Störung.
Stapeln Sie Papier nicht über die Begrenzungsmarkierung.
Papier auffächern
Wenn Sie Etikettenpapier oder dickes Papier mit einer Stärke von 150,1–300,.0 g/m2 (55,1 lb Cover–165,0 lb Index) einlegen, ist es wichtig, dass Sie die Blätter gründlich auffächern. Es kann zu Staus kommen, wenn das Papier nicht richtig gefächert wird.
Lockern Sie den Stapel wie folgt auf.
Biegen Sie den Stapel an den kurzen Kanten in beide Richtungen, um Platz zwischen den Blättern zu schaffen. Wiederholen Sie dies mehrmals.
Stellen Sie sicher, dass die einzelnen Blätter voneinander getrennt sind.
Halten Sie den Papierstapel in beiden Händen und stoßen Sie die lange und kurze Kante des Papiers sanft gegen eine ebene Oberfläche, um die Blätter aneinander auszurichten.
Einlegen von Papier in Magazin 1
(hauptsächlich Europa und Asien)
In Magazin 1 kann nur Papier im Format A4
eingelegt werden. Wenn Sie Papier im Format 81/2 × 11 aus Magazin 1 bedrucken möchten, wenden Sie sich an den Kundendienst.
(hauptsächlich Nordamerika)
Magazin 1 ist nur für Papier im Format 81/2 × 11 ausgelegt. Wenn Sie Papier im Format A4 aus Magazin 1 bedrucken möchten, wenden Sie sich an den Kundendienst.
Richten Sie für den rechten Stapel die rechte Kante des Papiers an der rechten Kante des Magazins aus. Für den linken Stapel richten Sie die linke Kante des Papiers an der linken Kante des Magazins aus.
Wenn eingelegtes Papier auf der rechten Seite von Magazin 1 ausgeht, wird Papier automatisch von der linken zur rechten Seite verschoben. Ziehen Sie Magazin 1 nicht heraus, solange das Papier im Magazin bewegt wird; warten Sie bis kein Geräusch mehr zu hören ist.
Ziehen Sie Magazin 1 vorsichtig bis zum Anschlag heraus.
Stoßen Sie das Papier bündig und legen Sie es mit der zu bedruckenden Seite nach unten ein.
Stapeln Sie Papier nicht über die Begrenzungsmarkierung.
Gesamtes Magazin herausgezogen
Linke Hälfte des Magazins herausgezogen
Schieben Sie das Papiermagazin vorsichtig hinein.
Sie können auch dann Papier einlegen, während Magazin 1 benutzt wird. Sie können die linke Hälfte des Magazins herausziehen, während Magazin 1 benutzt wird.
Einlegen von Papier in die A3/11 × 17-Magazineinheit
- (hauptsächlich Europa und Asien)
Das A3/11 × 17-Magazin fasst ausschließlich Papier im Format A3
. Wenn Sie Papier im Format A4, B4 JIS, 11 × 17, 81/2 × 14 oder 81/2 × 11 bedrucken möchten, wenden Sie sich an den Kundendienst. - (hauptsächlich)
Das A3/11 × 17-Magazin fasst ausschließlich Papier im Format 11 x 17. Wenn Sie Papier im Format A3, A4, B4 JIS, 81/2 × 14 oder 81/2 × 11 bedrucken möchten, wenden Sie sich an den Kundendienst. Überprüfen Sie, ob die Papierkanten an der rechten Seite ausgerichtet sind.
Ziehen Sie das Papiermagazin vorsichtig bis zum Anschlag heraus.
Stoßen Sie das Papier bündig und legen Sie es mit der zu bedruckenden Seite nach unten ein.
Stapeln Sie Papier nicht über die Begrenzungsmarkierung.
Schieben Sie das Papiermagazin vorsichtig hinein.
Einlegen von Papier in Magazine 2 und 3
Das Verfahren ist für jedes Papiermagazin gleich. Im folgenden Beispiel wird Papier in Magazin 2 eingelegt.
Überprüfen Sie, dass die Papierkanten an der rechten Seite ausgerichtet sind.
Wenn ein Papiermagazin zu fest in das Gerät zurückgeschoben wird, kann es sein, dass sich die Seitenanschläge verschieben.
Wenn Sie nur wenige Blatt Papier einlegen, achten Sie darauf, die Seitenanschläge nicht zu eng einzustellen. Wenn die Seitenführungen zu fest gegen das Papier drücken, können die Kanten knicken, das Papier wird falsch eingezogen und bei einem Gewicht zwischen 52-59 g/m2 (14-15 lb. Bond) kann es knittern.
Stapeln Sie Papier nicht über die Begrenzungsmarkierung. Wenn Sie Papier über die Begrenzungsmarkierung hinaus einlegen, werden die gedruckten Bilder eventuell schief dargestellt oder es kommt zu Papierstau.
Achten Sie darauf, dass das Papiermagazin nicht gerade verwendet wird und ziehen Sie es dann vorsichtig bis zum Anschlag heraus.
Lösen Sie die Verriegelung an der seitlichen Führung.
Drücken Sie den Freigabehebel des Seitenanschlags nach unten und schieben Sie die Seitenanschläge nach außen.
Drücken Sie den Freigabehebel des Endanschlags zusammen und schieben Sie den Endanschlag nach außen.
Stoßen Sie das Papier bündig und legen Sie es mit der zu bedruckenden Seite nach unten ein.
Stapeln Sie Papier nicht über die Begrenzungsmarkierung.
Verschieben Sie den Endanschlag und die Seitenanschläge so, dass sie leicht am eingelegten Papier anliegen.
Stellen Sie sicher, dass sich kein Leerraum zwischen dem Papier und den Seiten- oder Endanschlägen befindet.
Wenn Sie Papier mit einem Gewicht von 52–59 g/m2 (14–15 lb Bond) einlegen, halten Sie den Abstand zwischen dem Papier und jedem Seitenanschlag innerhalb von 0,5 mm. Ist der Spalt zu groß, kann es zu Faltenbildung kommen.
Arretieren Sie die Seitenanschläge wieder.
Schieben Sie das Papiermagazin vorsichtig hinein.
Geben Sie den Papiertyp und die Papierstärke an.
Festlegen von Papiertyp und -dicke
Wenn Sie Papier einer Größe einlegen, die nicht automatisch erkannt wird, geben Sie das Papierformat an.
Festlegen von nicht automatisch erkanntem Papierformat
Festlegen eines benutzerdefinierten Papierformats über das Bedienfeld
Einlegen von Papier in Magazine 2 und 3
Verwenden Sie beim Einlegen von Registerblättern stets den optionalen Registerblatthalter.
Legen Sie die Registerblätter so ein, dass das Register dem Registerblatthalter gegenüberliegt.
Drücken Sie den Entriegelungshebel und stellen Sie die Position des Endanschlags so ein, dass der Registerblatthalter gegen den Registerkartenstapel anliegt.
Geben Sie den Papiertyp und die Papierstärke an, bevor Sie mit dem Drucken beginnen.
Festlegen von Papiertyp und -dicke
Wenn Sie Papier einer Größe einlegen, die nicht automatisch erkannt wird, geben Sie das Papierformat an.
Festlegen von nicht automatisch erkanntem Papierformat
Festlegen eines benutzerdefinierten Papierformats über das Bedienfeld
Einlegen von Papier in den Bypass
Verwenden Sie den Bypass bei der Verwendung von Klebeetiketten, Transparentpapier sowie auf Papier, das nicht in die Papiermagazine eingelegt werden kann.
Die maximale Anzahl von Blättern, die Sie gleichzeitig einlegen können, hängt vom verwendeten Papiertyp ab.
Empfohlene Papierformate und -typen
Legen Sie stets nur so viel Kopierpapier in den Bypass ein, wie die Führungen aufnehmen können. Falls Sie Papier über die Begrenzungsmarkierung hinaus einlegen, kann das Bild eventuell schief gedruckt werden oder es kommt zu Papierstau.
Öffnen Sie den Bypass und dann die Erweiterung.
Legen Sie das Papier mit der Druckseite nach oben so weit wie möglich in das Gerät ein.
Fächern Sie die Blätter vor dem Einlegen auf, damit mehrere Blätter nicht aneinanderhaften und auf einmal zugeführt werden.
Achten Sie beim Einlegen von Briefbögen auf die Ausrichtung, die Vorder- und Rückseite oder die Lage von Klappen.
Einlegen von Papier mit fester Ausrichtung oder zweiseitigem Papier
Richten Sie die Papierführungen auf das Papierformat aus.
Werden die Papierführungen nicht exakt auf das eingelegte Kopierpapier eingestellt, kann dies zu schiefen Kopien oder Papierstau führen.
Wenn Sie Papier mit einem Gewicht von 52–59 g/m2 (14–15 lb Bond) einlegen, halten Sie den Abstand zwischen dem Papier und jeder Papierführung innerhalb von 0,5 mm. Ist der Spalt zu groß, kann es zu Faltenbildung kommen.
Geben Sie den Papiertyp und die Papierstärke an.
Festlegen von Papiertyp und -dicke
Wenn Sie Papier einer Größe einlegen, die nicht automatisch erkannt wird, geben Sie das Papierformat an.
Festlegen von nicht automatisch erkanntem Papierformat
Festlegen eines benutzerdefinierten Papierformats über das Bedienfeld
Um Papier in den Bypass einzulegen, sollten Sie es besser im
ausrichten.Bestimmte Papiertypen werden möglicherweise nicht richtig erkannt, wenn sie in den Bypass gelegt werden. Entfernen Sie das Papier in diesem Fall und legen Sie es erneut in den Bypass.
Wenn Sie Papier mit einem Gewicht von 52–59 g/m2 (14–15 lb Bond) bzw. dickes oder transparentes Papier einlegen, geben Sie das Papierformat und den Papiertyp an.
Einlegen von Papier in das Großraummagazin (LCT)
(hauptsächlich Europa und Asien)
Das LCT ist nur für Papier im Format A4 ausgelegt. Wenn Sie auf Papier im Format 81/2 × 11 oder B5 JIS aus dem LCT drucken möchten, wenden Sie sich an den Kundendienst.
(hauptsächlich Nordamerika)
Das LCT ist nur für Papier im Format 81/2 × 11 ausgelegt. Wenn Sie auf Papier im Format A4 oder B5 JIS aus dem LCT drucken möchten, wenden Sie sich an den Kundendienst.
Die optionale Erweiterungseinheit ist erforderlich, um B4 JIS, A4, 81/2 × 14 oder 81/2 × 11 einzulegen.
Stellen Sie sicher, dass die Papierkanten an der linken Seite ausgerichtet sind.
Stellen Sie sicher, dass das Papier im Papiermagazin nicht benutzt wird und öffnen Sie anschließend die obere Abdeckung des LCT.
Papier in das Papiermagazin mit der Druckseite nach oben einlegen.
Stapeln Sie Papier nicht über die Begrenzungsmarkierung.
Drücken Sie die Taste [Down].
Die Taste blinkt, während sich die Unterplatte senkt.
Legen Sie Papier ein, indem Sie die Schritte 2 und 3 wiederholen.
Schließen Sie die obere Abdeckung des Großraummagazins.
Geben Sie den Papiertyp und die Papierstärke an.
Einlegen von Papier in die Einschießeinheit
Legen Sie nichts oben auf die Einheit und lassen Sie auch keine Dokumente auf dem Sensor liegen. Dadurch könnte das Papierformat falsch gescannt werden oder es könnte zu Papierstaus kommen.
Wenn Sie die Funktion Z-Falz verwenden, muss das Format des Papiers in der Einschießeinheit dem Format der Ausdrucke mit Z-Falzung entsprechen. Wenn das Papier in der Einschießeinheit größer als die Blätter mit Z-Falzung ist, kann ein Papierstau entstehen.
Verwenden Sie kein Papier, das mit diesem Gerät bereits bedruckt wurde.
Legen Sie Papier ordentlich ein.
Stapeln Sie Papier nicht über die Begrenzungsmarkierung.
Stellen Sie die Seitenbegrenzungen auf das Papierformat ein.
Legen Sie das Papier mit der bedruckten Seite (Vorderseite) nach oben ein.
Legen Sie Papier in die Einschießeinheit mit der gleichen Ausrichtung wie Papier im Papiermagazin ein.
Die Heft- oder Lochungsposition befindet sich auf der linken Seite des Papiers, wenn Sie dem Gerät zugewandt stehen.
Zum Einlegen des Papiers in der Einschießeinheit richten Sie die Vorlagen im automatischen Vorlageneinzug (ADF) so aus, wie unten dargestellt.
Einschießeinheit
ADF
Festlegen von nicht automatisch erkanntem Papierformat
Drücken Sie auf dem Home-Bildschirm auf [Einstellungen].
Drücken Sie auf [Magazin-Papiereinstellungen].
Drücken Sie auf [Papiermagazin/Papiertyp]
Drücken Sie auf ein Magazin, um es festzulegen.
Drücken Sie [Papierformat].
Um die Einstellung für den Bypass festzulegen, drücken Sie auf [Papierformat: Drucker].
Die Größe des Papiers in Magazin 1 und dem Großraummagazin (LCT) ist fest vorgegeben und kann nicht verändert werden.
Wählen Sie ein Papierformat aus der angezeigten Liste aus und drücken Sie dann auf [OK].
Drücken Sie auf [OK].
Nach Abschluss der Konfiguration drücken Sie auf [Home](
).
Wenn Sie Papier verwenden möchten, das automatisch erkannt wird, nachdem Sie Papier verwendet haben, das nicht automatisch erkannt werden kann, stellen Sie die Einstellung wieder auf Automatische Erkennung. Um die Einstellung Automatische Erkennung wiederherzustellen, legen Sie das Papier erneut ein, führen die Schritte 1 bis 6 aus, wählen [Automatische Erkennung] und drücken anschließend [OK].
Festlegen eines benutzerdefinierten Papierformats über das Bedienfeld
Drücken Sie auf dem Home-Bildschirm auf [Einstellungen].
Drücken Sie auf [Magazin-Papiereinstellungen].
Drücken Sie auf [Papiermagazin/Papiertyp]
Drücken Sie auf ein Magazin, um es festzulegen.
Drücken Sie [Papierformat].
Um die Einstellung für den Bypass festzulegen, drücken Sie auf [Papierformat: Drucker].
Die Größe des Papiers in Magazin 1 und dem Großraummagazin (LCT) ist fest vorgegeben und kann nicht verändert werden.
Drücken Sie in der angezeigten Liste auf [Benutzerdefiniert].
Drücken Sie den Wert im Feld "A" oder "B", und geben Sie dann den neuen Wert ein.
Geben Sie Werte zwischen den Zahlen „< >“ an und drücken Sie dann auf [Done].
Drücken Sie drei Mal auf [OK].
Nach Abschluss der Konfiguration drücken Sie auf [Home]().
Festlegen von Papiertyp und -dicke
Stimmen die Druckeinstellungen und das eingelegte Papier für den Druckjob nicht überein, kommt es zu Konflikten.
Prüfen Sie vor dem Start des Druckvorgangs die Papiereinstellungen.
Prüfen Sie vor dem Ändern der Einstellungen die Priorität der Papiereinstellungen für den Druck (Priorität für Druckertreiber oder Bedienfeld).
[Einstellungen]
[Druckereinstellungen][System][Papiereingabe/-ausgabe][bevorzugte Magazineinstellung]
Am Druckertreiber
Prüfen Sie die Einstellungen für Papiermagazin und -typ im Druckertreiber und stellen Sie sicher, dass die Einstellungen mit dem eingelegten Papier übereinstimmen.
Am Bedienfeld
Drücken Sie auf dem Home-Bildschirm auf [Einstellungen].
Drücken Sie auf [Magazin-Papiereinstellungen].
Drücken Sie auf [Papiermagazin/Papiertyp]
Drücken Sie auf ein Magazin, um es festzulegen.
Drücken Sie auf [Papiertyp/-dicke].
Wählen Sie einen Papiertyp und eine Papierdicke aus der angezeigten Liste aus und drücken Sie dann auf [OK].
Drücken Sie auf [OK].
Nach Abschluss der Konfiguration drücken Sie auf [Home]().
