Ilægning af papir i kassetterne

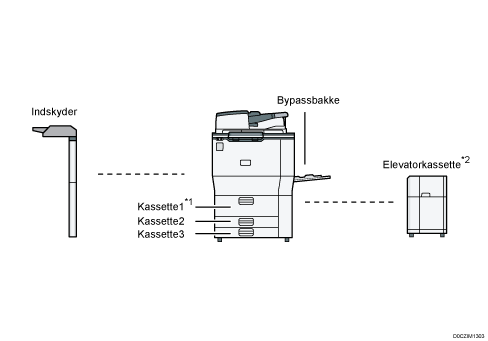

Metoden til ilægning af papir varierer for hver kassettetype.
- Når du ilægger papir eller fjerner fastklemt papir, skal du passe på, at fingrene ikke kommer i klemme.
* 1 A3/11 × 17-kassetteenheden kan monteres.
*2 Elevatorkassettens forlængerenhed kan monteres.
Før du lægger papir i en kassette, skal du kontrollere papirformatet og -typen, der kan lægges i kassetten, og bekræfte det papirformat, der automatisk registreres.
Når du ilægger papir i et format, der ikke automatisk registreres, skal du angive papirformatet i [Papirindstillinger] under [Brugerfunktioner].
For at ilægge tyndt papir, tykt papir eller andet specialpapir skal du angive papirtype eller -tykkelse i [Papirindstillinger] under [Indstillinger].
"Kassette/papirindstillinger", brugervejledning (komplet version) på engelsk
Kontroller papirindstillingen, før du udskriver. Hvis papiret adskiller sig fra papirindstillingen, vil der opstå en tilpasningsfejl, når du udskriver.
Udglat buet papir, før det lægges i.
Når du lægger papir i en bakke, der har få ark papir, kan der indføres flere ark papir fra bakken ad gangen. Tag alle arkene ud, vift dem og læg dem i igen.
Du kan måske høre lyden af papir, der glider mod hinanden. Dette er ikke en fejlfunktion.
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen.
Viftning af papiret
Hvis du vil bruge labelark eller kraftigt papir på 150.1–300.0 g/m2 (55.1 lb. Cover–165.0 lb. Index), er det vigtigt at bladre arkene igennem. I modsat fald kan der opstå papirstop.
Løsn stakken ved at bladre arkene igennem.
Tag fat i stakkens korte ender, og bøj den frem og tilbage for at skabe luft mellem arkene. Gentag dette nogle gange.
Sørg for, at der er luft mellem arkene.
Hold papirstakken i begge hænder, og bank de lange og korte sider af papiret mod en flad overflade for at flugte dem.
Ilægning af papir i kassette 1
(hovedsageligt Europa og Asien)
Der kan kun lægges A4-papir i retningen
i kassette 1. Hvis du vil udskrive på papir med formatet 81/2 × 11 fra kassette 1, skal du kontakte en servicetekniker.
(hovedsageligt Nordamerika)
Kassette 1 kan kun indeholde papir med formatet 81/2 × 11. Hvis du vil udskrive på A4-papir fra kassette 1, skal du kontakte en servicetekniker.
Justér højre papirstak til kassettens højre kant. Justér venstre papirstak til kassettens venstre kant.
Når papiret i højre side af kassette 1 er opbrugt, flyttes papiret i den venstre side automatisk til højre side. Træk ikke kassette 1 ud, mens den er i gang med at flytte på papiret. Vent, til lyden fra kassetten stopper.
Træk forsigtigt kassette 1 ud, til den stopper.
Ret papiret til, og læg det i med udskriftssiden nedad.
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen.
Træk kassetten helt ud
Venstre side af kassetten trukket ud
Skub forsigtigt kassetten helt ind.
Du kan lægge papir i, selv om kassette 1 er i brug. Det er muligt at trække venstre side af kassetten ud, mens kassette 1 er i brug.
Ilægning af papir i Kassetteenheden A3/11 × 17
- (hovedsageligt Europa og Asien)
Der kan kun lægges papir i formatet A3
i A3-kassetten. Hvis du vil udskrive på A4, B4 JIS, 11 × 17, 81/2 × 14, or 81/2 × 11, skal du kontakte din servicerepræsentant. - (hovedsageligt Nordamerika)
Der kan kun lægges papir i formatet A3 i A3-kassetten. Hvis du vil udskrive på A3, A4, B4 JIS, 81/2 × 14, eller 81/2 × 11, skal du kontakte din servicerepræsentant. Kontrollér, at kanten på papirstakken er justeret til højre side.
Træk forsigtigt kassetten ud, indtil den stopper.
Ret papiret til, og læg det i med udskriftssiden nedad.
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen.
Skub forsigtigt kassetten helt ind.
Ilægning af papir i Bakke 2 og 3
Papiret ilægges på samme måde i alle kassetterne. Det følgende eksempel viser, hvordan du lægger papir i kassette 2.
Kontrollér, at kanten på papirstakken er justeret til højre side.
Hvis en kassette skubbes for hårdt på plads, kan kassettens sidestyr forskubbe sig.
Hvis du kun ilægger et mindre antal ark, må sidestyrene ikke klemmes for tæt sammen. Hvis sidestyret er presset for tæt mod papiret, kan kanterne blive bukket, og der kan opstå papirstop − eller det kan krølle, hvis det kun vejer 52–59 g/m2.
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen. Hvis du lægger papir over maks.-mærket, kan de udskrevne billeder blive skråtstillede, eller der kan opstå papirstop.
Kontrollér, at papiret i kassetten ikke bliver brugt, og træk kassetten forsigtigt ud, indtil den stopper.
Frigør låsen på sidestyret.
Tryk på udløserhåndtaget på sidestyret, og skyd sidestyrene udad.
Tryk udløserhåndtaget sammen, og skyd endestyret udad.
Ret papiret til, og læg det i med udskriftssiden nedad.
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen.
Juster endestyret og sidestyrene til det ilagte papir.
Sørg for, at der ikke er noget plads mellem papiret og side- og endestyret.
Når du ilægger papir med en tykkelse på 52–59 g/m2 (14–15 lb. Bond),skal du holde mellemrummet mellem papir og hvert sidestyr inden for 0.5 mm. Hvis mellemrummet er for bredt kan der opstå folder.
Lås sidestyrene igen.
Skub forsigtigt kassetten helt ind.
Angiv papirtype og tykkelse.
Angivelse af indstillinger for papirtype og -tykkelse
Når du lægger papir i et format, der ikke automatisk registreres, skal du angive papirfomatet.
Angivelse af papirformat, der ikke registreres automatisk
Angivelse af et brugerdefineret format via betjeningspanelet
Ilægning af faneblade i kassette 2 og 3
Hvis du vil bruge faneblade, skal den valgfri fanebladsholder benyttes.
Ilæg faneblade, så siden med fanen vender mod fanebladsholderen.
Tryk på udløserarmen og juster endestyrspositionen, så fanebladsholderen ligger an mod fanebladene.
Angiv papirtype og tykkelse, før du begynder at udskrive.
Angivelse af indstillinger for papirtype og -tykkelse
Når du lægger papir i et format, der ikke automatisk registreres, skal du angive papirfomatet.
Angivelse af papirformat, der ikke registreres automatisk
Angivelse af et brugerdefineret format via betjeningspanelet
Ilægning af papir i bypassbakken
Brug bypassbakken til labelark, gennemsigtigt papir og papir, der ikke kan lægges i kassetterne.
Antallet af ark, der kan ilægges ad gangen, afhænger af papirtypen.
Anbefalede papirformater og -typer
Ilæg kun så meget papir, som der kan være imellem papirstyrene på bypassbakken. Hvis du ilægger papir over maks.-mærket, kan udskriftsbilledet være skråtstillet eller der kan opstå papirstop.
Åben bypassbakken og derefter forlængeren.
Indfør papiret så langt som muligt i maskinen med udskriftssiden opad.
Vift arkene før ilægning, så flere ark papir ikke klæber til hinanden og ikke indføres på én gang.
Ved ilægning af brevpapir skal du bekræfte orienteringen, for- og bagsiden eller placeringen af flapper.
Ret papirstyrene ind efter papirformatet.
Hvis styrene ikke slutter tæt til papiret, kan billedet blive skævt, eller der kan opstå papirstop.
Når du ilægger papir på 52–59 g/m2 (14–15 lb. Bond), skal du holde afstanden mellem papiret og hvert papirstyr inden for 0,5 mm. Hvis mellemrummet er for bredt kan der opstå folder.
Angiv papirtype og tykkelse.
Angivelse af indstillinger for papirtype og -tykkelse
Når du lægger papir i et format, der ikke automatisk registreres, skal du angive papirfomatet.
Angivelse af papirformat, der ikke registreres automatisk
Angivelse af et brugerdefineret format via betjeningspanelet
Hvis du vil lægge papir i bypassbakken, er det bedre at lægge det i med retningen
.Visse typer papir vil muligvis ikke kunne registreres korrekt, når de placeres i bypassbakken. Hvis det sker, skal du fjerne papiret og lægge det i igen.
Når du ilægger papir på 52–59 g/m2 (14–15 lb. Bond), kraftigt papir eller gennemsigtigt papir skal du angive papirstørrelsen og typen.
Ilægning af papir i elevatorkassetten
(hovedsageligt Europa og Asien)
Elevatorkassetten kan kun indeholde A4-papir. Hvis du vil udskrive i formatet 81/2 × 11 eller B5 JIS fra elevatorkassetten, skal du kontakte en servicetekniker.
(hovedsageligt Nordamerika)
Elevatorkassetten kan kun indeholde papir i formatet 81/2 × 11. Hvis du vil udskrive på A4 eller B5 JIS fra elevatorkassetten, skal du kontakte en servicetekniker.
Forlængeren er påkrævet ved ilægning af A4, B4 JIS, 81/2 × 14 eller 81/2 × 11.
Kontrollér, at papirstakken er rettet ind efter den venstre side.
Kontrollér, at papiret i kassetten ikke bruges, og åbn derefter den øverste låge til elevatorkassetten.
Læg papiret i kassetten med udskriftssiden opad.
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen.
Tryk på tasten [Ned].
Tasten blinker, mens bundpladen bevæger sig nedad.
Læg papir i ved at gentage trin 2 og 3.
Luk toplågen på elevatorkassetten.
Angiv papirtype og tykkelse.
Ilægning af papir i indskyderen
Læg ikke noget ovenpå sensoren, og efterlad ikke dokumenter på den. Papirformatet vil ikke blive scannet korrekt, eller der kan opstå papirstop.
Når funktionen Z-foldning bruges, skal papiret i indskyderen være af samme format som udskrifterne, efter de er blevet foldet. Hvis papiret i indskyderen er større end de Z-foldede ark, kan der opstå papirstop.
Brug ikke papir, der allerede er udskrevet på fra denne maskine.
Placér papiret korrekt.
Kontrollér, at papirstakken ikke overstiger grænsemarkeringen.
Indstil sidestyrene til papirformatet.
Ilæg papir med udskriftssiden opad (forsiden)
Læg papir i indskyderen i samme retning som papiret i kassetten.
Hæfte- eller hullepositionen er i venstre side af papiret, når du står vendt mod maskinen.
For at lægge papiret i indskyderen skal retningen af originalerne i ADF'en justeres som vist nedenfor.
Indskyder
ADF
Angivelse af papirformat, der ikke registreres automatisk
Tryk på [Indstillinger] på startskærmen.
Tryk på [Papirindstillinger].
Tryk på [Papirformat/Papirtype].
Tryk på en kassette for at indstille den.
Tryk på [Papirformat].
Angiv indstillinger for bypassbakken ved at trykke på [Papirformat: Printer].
Formatet på papiret i bakke 1 og elevatorkassetten er fast og kan ikke ændres.
Vælg etpapirformat fra den viste liste, og tryk derefter på [OK].
Tryk på [OK].
Når du har gennemført konfigurationen, skal du trykke på [Startskærm](
).
Hvis du vil bruge papir, der kan registreres automatisk efter brug af papir, der ikke kan registreres automatisk, skal du gendanne indstillingen for Aut. registrering. For at gendanne indstillingen for Aut. registrering skal du ilægge papiret igen, udføre trin 1 til 6, vælge [Aut. registrering] og derefter trykke på [OK].
Angivelse af et brugerdefineret format via betjeningspanelet
Tryk på [Indstillinger] på startskærmen.
Tryk på [Papirindstillinger].
Tryk på [Papirformat/Papirtype].
Tryk på en kassette for at indstille den.
Tryk på [Papirformat].
Angiv indstillinger for bypassbakken ved at trykke på [Papirformat: Printer].
Formatet på papiret i bakke 1 og elevatorkassetten er fast og kan ikke ændres.
Tryk på [Brugerdefineret] på den viste liste.
Tryk på værdien i feltet "A" eller "B", og indtast derefter den nye værdi.
Angiv værdierne inden for numrene "< >", og tryk på [Done].
Tryk på [OK] tre gange.
Når du har gennemført konfigurationen, skal du trykke på [Startskærm]().
Angivelse af indstillinger for papirtype og -tykkelse
Hvis udskriftsindstillingerne og det ilagte papir, der bruges til et printjob, ikke passer sammen, opstår der en meddelelse om fejl.
Kontrollér og angiv papirindstillinger, før du begynder udskrivning.
Før du ændrer indstillingerne, skal du bekræfte prioriteten for papirindstillinger til udskrivning (prioritet til printerdriveren eller betjeningspanelet).
[Brugerfunktioner]
[Printerfunktioner][System][Papir ind/ud][Kassetteindstillingsprioritet]
På printerdriveren
Kontrollér indstillingerne af papirkassetten og papirtypen på printerdriveren og sørg for, at indstillingerne passer til det ilagte papir.
På betjeningspanelet
Tryk på [Indstillinger] på startskærmen.
Tryk på [Papirindstillinger].
Tryk på [Papirformat/Papirtype].
Tryk på en kassette for at indstille den.
Tryk på [Papirtype/papirtykkelse].
Vælg en papirtype og papirtykkelse på den viste liste, og tryk derefter på [OK].
Tryk på [OK].
Når du har gennemført konfigurationen, skal du trykke på [Startskærm]().
