Vkládání papíru do zásobníků

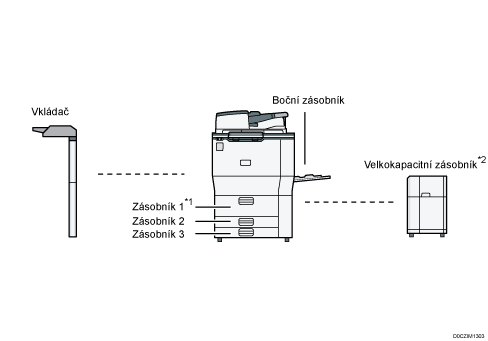

Způsob vkládání papíru se u každého typu zásobníku liší.
- Při výměně papíru nebo odstraňování uvízlého papíru dávejte pozor, aby nedošlo k zachycení nebo zranění vašich prstů.
*1 Lze připevnit zásobník A3/11 × 17.
*2 Lze připevnit rozšiřující jednotku LCT.
Před vložením papíru do zásobníku zkontrolujte formát a typ papíru, který lze do něj vložit, a zkontrolujte, zda bude daný formát papíru automaticky rozpoznán.
Při vkládání papíru ve formátu, který není automaticky rozpoznán, zadejte formát papíru v položce [Nastavení zásobníku / papíru] v [Nástroje uživatele].
Chcete-li vložit silný papír nebo jiný speciální papír, zadejte druh papíru nebo tloušťku papíru v [Nastavení zásobníků papíru] v [Nastavení].
„Nastavení zásobníku/papíru“, uživatelská příručka (úplná verze) v angličtině
Před tiskem zkontrolujte nastavení papíru. Pokud se papír od nastavení liší, dojde při tisku k chybě neodpovídajícího papíru.
Pokroucený nebo jinak zdeformovaný papír před vložením vyrovnejte.
Při vkládání papíru do zásobníku, v kterém je několik listů papíru, může dojít k zavedení více listů papíru z tohoto zásobníku najednou. Všechny listy vyndejte, prolistujte je a znovu je vložte.
Může být slyšet zvuk tření papíru. Nejedná se o poruchu.
Nevkládejte papír přes limitní značku.
Profouknutí papíru
Pokud vložíte štítkový papír nebo silný papír 150,1–300,0 g/m2 (55,1 lb Cover–165,0 lb Index), je důležité provést důkladné profouknutí listů. Pokud byste papír důkladně neprofoukli (neprolistovali), mohlo by docházet k jeho uvíznutí.
Uvolněte stoh tak, že listy prolistujete.
Uchopte stoh za kratší okraje a zohněte ho sem a tam, aby mezi listy vznikly mezery. Několikrát to zopakujte.
Ujistěte se, že mezi listy papíru jsou mezery.
Držte hromadu papíru v obou rukou a položte dlouhé a krátké hrany papíru vůči plochému povrchu, čímž je zarovnáte.
Vkládání papíru do zásobníku 1
(Evropa a Asie)
Zásobník 1 pojme pouze papír formátu A4
. Chcete-li tisknout na papír formátu 81/2×11 ze zásobníku 1, obraťte se na servisního zástupce.
(Severní Amerika)
Zásobník 1 může pojmout pouze papír 81/2×11. Chcete-li tisknout na papír formátu A4 ze zásobníku 1, obraťte se na servisního zástupce.
U pravého stohu zarovnejte pravý okraj papíru s pravým okrajem zásobníku. U levé části stohu zarovnejte okraje papíru s levým okrajem zásobníku.
Dojde-li ke spotřebování papíru vloženého do pravé části zásobníku 1, papír z levé části se automaticky přesune doprava. Nevytahujte Zásobník 1 zatímco zásobník pohybuje s papírem, počkejte, až přestanou ze zásobníku vycházet zvuky.
Opatrně vytahujte zásobník 1, dokud se nezastaví.
Srovnejte papír a vložte jej tiskovou stranou dolů.
Nevkládejte papír přes limitní značku.
Vytažený celý zásobník
Vytažená levá část zásobníku
Opatrně zasuňte zásobník papíru až nadoraz.
Papír můžete vkládat i v době, kdy je zásobník 1 používán. Levou polovinu zásobníku 1 můžete vytáhnout i v době, kdy je zásobník 1 používán.
Vložení papíru do zásobníku A3 / 11×17
- (Evropa a Asie)
Do zásobníku A3 / 11×17 je možné vkládat pouze formát A3
. Chcete-li tisknout na papír formátu A4, B4 JIS, 11 × 17, 81/2 × 14, or 81/2 × 11, kontaktujte svého servisního zástupce. - (Severní Amerika)
Do zásobníku A3 / 11×17 je možné vkládat pouze formát 11×17. Chcete-li tisknout na papír formátu A3, A4, B4 JIS, 81/2 × 14, or 81/2 × 11, kontaktujte svého servisního zástupce. Zkontrolujte, že jsou okraje papíru na pravé straně srovnané.
Opatrně vytáhněte zásobník papíru až nadoraz.
Srovnejte papír a vložte jej tiskovou stranou dolů.
Nevkládejte papír přes limitní značku.
Opatrně zasuňte zásobník papíru až nadoraz.
Vkládání papíru do zásobníků 2 a 3
Všechny zásobníky papíru se doplňují stejným způsobem. V následující ukázce je papír vkládán do zásobníku 2.
Zkontrolujte, že jsou okraje papíru na pravé straně srovnané.
Budete-li zásobník papíru zasouvat zpět na místo příliš velkou silou, boční vymezovače mohou uvolnit z nastavené polohy.
Při vkládání malého počtu listů dávejte pozor, abyste příliš nestlačili boční vodítka k sobě. Svírají-li boční vymezovače papír příliš silně, mohou se pomačkat okraje papíru, může dojít k nesprávnému podávání papíru a pokud používáte papír o váze 52-59 g/m2 (14-15 lb Bond), může se pokrčit.
Nevkládejte papír přes limitní značku. Pokud vložíte papír přes limitní značku, může být vytištěný obraz šikmý nebo může dojít k uvíznutí papíru.
Ujistěte se, že zásobník papíru není používán a opatrně jej vytáhněte ven, dokud se nezastaví.
Uvolněte zámek na bočním vymezovači.
Stiskněte uvolňovací páčku bočního vymezovače a posuňte jej směrem ven.
Uchopte (zmáčkněte) uvolňovací páčku zadního vymezovače a posuňte jej směrem ven.
Srovnejte papír a vložte jej tiskovou stranou dolů.
Nevkládejte papír přes limitní značku.
Opatrně zarovnejte zadní a boční vymezovače s právě vloženým papírem.
Ujistěte se, že mezi papírem a zadní ohrádkou a bočními ohrádkami není mezera.
Při vkládání papíru s gramáží 52 až 59 g/m2 (14–15 lb. Bond) udržujte mezeru mezi papírem a každým bočním vymezovačem do 0,5 mm. Pokud je mezera příliš vysoká, může dojít ke zmačkání.
Boční vymezovače opět uzamkněte.
Opatrně zasuňte zásobník papíru až nadoraz.
Zadejte typ a tloušťku papíru.
Při vkládání papíru, jehož formát není automaticky detekován, zadejte formát papíru.
Zadání formátu papíru, který není detekován automaticky
Nastavení uživatelského formátu papíru pomocí ovládacího panelu
Vkládání rozdělovacích listů do zásobníků 2 a 3
Při vkládání rozdělovacích listů vždy používejte volitelný držák rozdělovacích listů.
Rozdělovací listy do zásobníku vkládejte tak, aby byl čelem k držáku rozdělovacích listů.
Stisknutím uvolňovací páčky nastavte polohu zadního vymezovače tak, aby byl držák rozdělovacích listů srovnán s rozdělovacími listy.
Před zahájením tisku zadejte typ a tloušťku papíru.
Při vkládání papíru, jehož formát není automaticky detekován, zadejte formát papíru.
Zadání formátu papíru, který není detekován automaticky
Nastavení uživatelského formátu papíru pomocí ovládacího panelu
Vkládání papíru do bočního zásobníku
Boční zásobník použijte ke vkládání samolepicích štítků, průsvitného papíru a papíru, který nelze vložit do std. zásobníků papíru.
Maximální počet listů, které lze vložit současně, závisí na typu papíru.
Doporučené formáty a typy papíru
Vkládejte jen tolik papírů, kolik lze přidržet mezi vodítky papíru bočního zásobníku. Pokud vložíte papír přes limitní značku, mohou být vytištěný obraz šikmý nebo může dojít k uvíznutí papíru.
Otevřete boční zásobník a pak jeho nástavec.
Vložte papír tiskovou stranou nahoru jen natolik, jak to zařízení dovolí.
Před vložením listy prolistujte, aby se k sobě neslepilo více listů, které by následně byly zavedeny najednou.
Při vkládání hlavičkového papíru potvrďte orientaci, přední a zadní stranu nebo umístění chlopní.
Vyrovnejte vodítka podle formátu papíru.
Pokud by vodítka papíru nebyla zarovnána s papírem, obrazy by mohly být šikmé nebo by mohly vznikat problémy s podáváním papíru.
Při vkládání papíru s gramáží 52 až 59 g/m2 (14–15 lb. Bond) udržujte mezeru mezi papírem a každým bočním vymezovačem do 0,5 mm. Pokud je mezera příliš vysoká, může dojít ke zmačkání.
Zadejte typ a tloušťku papíru.
Při vkládání papíru, jehož formát není automaticky detekován, zadejte formát papíru.
Zadání formátu papíru, který není detekován automaticky
Nastavení uživatelského formátu papíru pomocí ovládacího panelu
Při vkládání papíru do bočního zásobníku je lepší jej orientovat ve směru
.Některé typy papíru nemusí být detekovány správně po vložení do bočního zásobníku. Pokud k tomu dojde, vyjměte papír a vložte jej do bočního zásobníku znovu.
Při vkládání papíru s gramáží 52 až 59 g/m2 (14–15 lb. Bond), silného nebo průhledného papíru zadejte formát papíru a jeho typ.
Vkládání papíru do velkokapacitního zásobníku (LCT)
(Evropa a Asie)
LCT může pojmout pouze papír formátu A4. Chcete-li tisknout na papír formátu 81/2×11 nebo B5 JIS z velkokapacitního zásobníku (LCT), kontaktujte servisního zástupce.
(Severní Amerika)
LCT může pojmout pouze papír formátu 81/2×11. Chcete-li z velkokapacitního zásobníku (LCT) tisknout na papír formátu A4 nebo B5 JIS, kontaktujte servisního zástupce.
Jednotku rozšíření je nutné použít při vkládání papíru formátu A4, B4 JIS, 81/2×14 nebo 81/2×11.
Zkontrolujte, zda jsou strany papíru zarovnané s levou stranou.
Zkontrolujte, zda papír v zásobníku není právě používán, a potom otevřete horní kryt LCT.
Vložte papír do zásobníku papíru tiskovou stranou nahoru.
Nevkládejte papír přes limitní značku.
Stiskněte tlačítko [Dolů].
Při pohybu spodní desky dolů tlačítko bliká.
Při vkládání papíru opakujte kroky 2 a 3.
Zavřete horní kryt LCT.
Zadejte typ a tloušťku papíru.
Vložení papíru do vkládače
Neumísťujte žádné předměty na horní část ani nenechávejte dokumenty na senzoru. Mohlo by se stát, že formát papíru nebude správně rozpoznán nebo může dojít k uvíznutí papíru v zařízení.
Při použití funkce Skládání do Z, musí mít papír ve vkladači stejný formát jako výtisky po složení do Z. Pokud je papír ve vkladači větší než složené listy, může dojít k jeho uvíznutí.
Nepoužívejte papír, který již byl potištěn tímto zařízením.
Vkládejte papír správným způsobem.
Nevkládejte papír přes limitní značku.
Nastavte boční vymezovače podle formátu papíru.
Vložte papír potištěnou stranou nahoru (přední strana).
Do vkladače vkládejte papír ve stejné orientaci jako do zásobníku.
Poloha sešívání nebo děrování bude na levé straně papíru (z pohledu stojícího čelem k zařízení).
Chcete-li vložit papír do vkladače, srovnejte stejně i originály v ADF, jak je uvedeno níže.
Vkládač
ADF
Zadání formátu papíru, který není detekován automaticky
Na domovské obrazovce stiskněte tlačítko [Nastavení].
Stiskněte [Nastavení zásobníku / papíru].
Stiskněte položku [Formát papíru / Typ papíru].
Stiskněte jeden zásobník pro nastavení.
Stiskněte položku [Formát papíru].
Pokud chcete zadat pro boční zásobník, stiskněte [Formát papíru: Tiskárna].
Formát papíru v zásobníku 1 a velkokapacitním zásobníku (LCT) je pevný a nelze jej změnit.
Ze seznamu vyberte jeden formát papíru a potom stiskněte tlačítko [OK].
Stiskněte [OK].
Po dokončení konfigurace stiskněte tlačítko [Domovská obrazovka](
).
Má-li se používat papír, který lze zjistit automaticky po používání papíru, který nelze zjistit automaticky, obnovte nastavení Aut.zjištění. K obnově nastavení Aut.zjištění znovu vložte papír, proveďte kroky 1 až 6, zvolte [Aut.zjištění] a potom stiskněte [OK].
Nastavení uživatelského formátu papíru pomocí ovládacího panelu
Na domovské obrazovce stiskněte tlačítko [Nastavení].
Stiskněte [Nastavení zásobníku / papíru].
Stiskněte položku [Formát papíru / Typ papíru].
Stiskněte jeden zásobník pro nastavení.
Stiskněte položku [Formát papíru].
Pokud chcete zadat pro boční zásobník, stiskněte [Formát papíru: Tiskárna].
Formát papíru v zásobníku 1 a velkokapacitním zásobníku (LCT) je pevný a nelze jej změnit.
V zobrazeném seznamu stiskněte [Uživatelský].
Stiskněte hodnotu v poli „A“ a „B“ a potom zadejte novou hodnotu.
Zadejte hodnotu v rozmezí „< >“ a potom stiskněte [Done].
Třikrát stiskněte [OK].
Po dokončení konfigurace stiskněte tlačítko [Domovská obrazovka]().
Určení typu a tloušťky papíru
Pokud nastavení tisku pro aktuální tiskovou úlohu neodpovídá vloženému papíru, zobrazí se chyba.
Před zahájením tisku zkontrolujte nastavení papíru.
Před změnou nastavení zkontrolujte prioritu nastavení papíru pro tisk (priorita ovladače tiskárny nebo priorita ovládacího panelu).
[Nástroje uživatele]
[Nastavení tiskárny][Systém][Vstup / Výstup papíru][Priorita nastavení zásobníku]
V ovladači tiskárny
Zkontrolujte nastavení přihrádky na papír a typu papíru v ovladači tiskárny a ujistěte se, že nastavení odpovídá vloženému papíru.
Na ovládacím panelu
Na domovské obrazovce stiskněte tlačítko [Nastavení].
Stiskněte [Nastavení zásobníku / papíru].
Stiskněte položku [Formát papíru / Typ papíru].
Stiskněte jeden zásobník pro nastavení.
Stiskněte [Typ papíru/tloušťka].
V zobrazeném seznamu vyberte jeden typ a tloušťku papíru a potom stiskněte [OK].
Stiskněte [OK].
Po dokončení konfigurace stiskněte tlačítko [Domovská obrazovka]().
