Загрузка бумаги в лоток

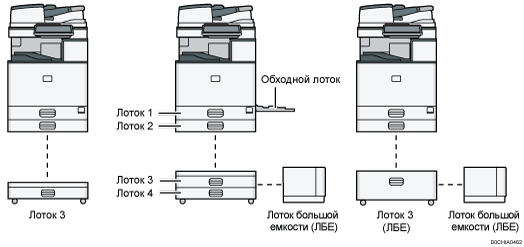

Способ загрузки бумаги зависит от типа лотка.
- При замене бумаги или извлечении замятой бумаги следите, чтобы не защемить и не поранить пальцы.
Перед загрузкой бумаги в лоток проверьте, бумагу какого формата и типа можно загружать в лоток, а также подтвердите автоматически определяемый формат бумаги.
При загрузке бумаги, формат которой не определяется автоматически, укажите его в разделе [Параметры лотка/бумаги] меню [Инструменты\nпользователя].
Указание формата бумаги, который не распознается автоматически
При загрузке тонкой, плотной или другой специальной бумаги укажите тип или плотность бумаги в блоке [Парам. лотка/бумаги] меню [Настройки].
Проверьте настройки бумаги перед выполнением печати. Если бумага отличается от указанной в настройках бумаги, то во время печати возникнет ошибка несоответствия.
Перед загрузкой разровняйте скрученную или смятую бумагу.
Загрузка бумаги в лоток, в котором осталось всего несколько листов, может привести к одновременной подаче нескольких листов. Выньте все листы, пролистните их и загрузите снова.
Если сильно толкать лоток при его установке на место, направляющие могут сместиться.
При загрузке небольшого количества листов убедитесь в том, что они не слишком плотно прижаты боковыми направляющими. Если боковые ограничители слишком плотно прижимают бумагу, возможно замятие краев листа, сминание тонкой бумаги и неправильная подача бумаги.
Может послышаться звук трущейся бумаги. Это не является неисправностью.
Высота стопы бумаги не должна превышать ограничительную метку.
Загрузка бумаги в лотки 1–4
Отрегулируйте торцевой и боковые направляющие в соответствии с форматом бумаги. При загрузке бумаги формата B4 JIS, A3 или 11 × 17 в лоток 2-4 также следует изменить положение вспомогательной боковой направляющей.
Высота стопы бумаги не должна превышать ограничительную метку. Загрузка бумаги свыше ограничительной метки может привести к перекосу печатаемых изображений или замятию бумаги.
Бумага в каждый лоток загружается одинаково. В примере ниже используется лоток 2.
Убедитесь, что бумага в лотке не используется, а затем осторожно выдвиньте лоток.
Выньте бумагу (если она загружена).
Выдвиньте боковую направляющую, нажимая на блокировочный рычаг на ней.
Чтобы загрузить бумагу формата B4 JIS, A3 или 11 × 17, полностью вытащите лоток и измените положение двух вспомогательных боковых направляющих.
Положите его на ровную поверхность.
Нажмите на выемку, чтобы вогнуть вспомогательную боковую направляющую (1), а затем выньте ее из лотка (2).
Поместите вспомогательную боковую направляющую в желоб, соответствующий формату используемой бумаги.
Аналогичным образом измените положение задней вспомогательной боковой направляющей.
Выдвиньте торцевую направляющую, нажимая на блокировочный рычаг на ней.
Если торцевая направляющая закреплена ограничителем, поверните крепежный винт ограничителя на 90 градусов против часовой стрелки при помощи монетки или аналогичного предмета, а затем снимите ограничитель.
Выровняйте стопку бумаги и загрузите ее в лоток стороной для печати вверх.
Пролистните листы бумаги перед загрузкой, чтобы они не слипались и несколько листов не подавались вместе.
Убедитесь, что края бумаги выровнены по правой стороне.
Высота стопы бумаги не должна превышать ограничительную метку.
Нажимая на блокировочный рычаг, отрегулируйте боковую и торцевую направляющие в соответствии с форматом загружаемой бумаги.
Не оставляйте зазоров между бумагой и направляющими.
Чтобы зафиксировать торцевую направляющую, совместите два выступа на ограничителе с отверстиями на торцевой направляющей, а затем затяните крепежный винт, повернув его на 90 градусов по часовой стрелке при помощи монетки или аналогичного предмета.
Если фиксировать торцевую направляющую не нужно, поместите ограничитель в положение, показанное на изображении, а затем поверните крепежный винт на 90 градусов по часовой стрелке при помощи монетки или аналогичного предмета.
Аккуратно задвиньте лоток в исходное положение.
Чтобы вернуть полностью выдвинутый лоток в исходное положение, задвиньте его прямо вперед. Повреждение лотка может привести к замятию бумаги. Кроме того, если задвинуть лоток с усилием, может сдвинуться боковая направляющая.
Вы можете загрузить конверты в лотки для бумаги.
Загрузка бумаги в обходной лоток
Обходной лоток используется для загрузки бумаги формата, который нельзя загрузить в лотки 1–4, например прозрачных пленок и бумаги для клейких этикеток.
Максимальное количество одновременно загружаемых листов зависит от типа бумаги.
Рекомендованные форматы и типы бумаги
Высота стопы бумаги не должна превышать ограничительную метку. Загрузка бумаги свыше ограничительной метки может привести к перекосу печатаемых изображений или замятию бумаги.
Откройте обходной лоток.
При загрузке бумаги большего формата, чем обходной лоток (длиннее формата A4 в альбомной ориентации), вытяните удлинитель.

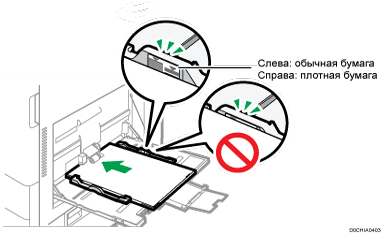

Загрузите бумагу стороной для печати вниз и слегка прижмите ее, пока не услышите звуковой сигнал.
Пролистните листы бумаги перед загрузкой, чтобы они не слипались и несколько листов не подавались вместе.
При загрузке конвертов и бланков необходимо проверить ориентацию, расположение лицевой и тыльной сторон или клапанов.
Ориентация конвертов и рекомендуемое состояние
Загрузка бумаги с фиксированной ориентацией или бумаги для двусторонней печати
Установите направляющие по формату бумаги.
В обходной лоток лучше загружать бумагу в ориентации
.
Загрузка бумаги в лоток 3 (ЛБЕ)
(главным образом страны Европы и Азии)
Лоток 3 (ЛБЕ) предназначен только для бумаги формата A4 в книжной ориентации. Если необходимо выполнить печать на бумаге формата 81/2 × 11 книжной ориентации из лотка 3 (ЛБЕ), обратитесь к представителю сервисной службы.
(главным образом страны Северной Америки)
Лоток 3 (ЛБЕ) предназначен только для бумаги 81/2 × 11 в книжной ориентации. Если вы хотите выполнять печать на бумаге формата A4 в книжной ориентации из лотка 3 (ЛБЕ), обратитесь к представителю сервисной службы.
Бумагу можно загружать как в левую, так и в правую часть лотка.
Бумага с правой части лотка 3 (ЛБЕ) подается в аппарат. Когда бумага, загруженная в правую часть лотка 3 (ЛБЕ), заканчивается, бумага в левой части автоматически сдвигается вправо и лоток продолжает подавать бумагу.
Во время печати из лотка 3 (ЛБЕ) можно выдвинуть его левую часть и загрузить в нее бумагу.
Когда в правой части лотка 3 (ЛБЕ) заканчивается бумага, бумага из левой части автоматически сдвигается вправо. Не выдвигайте лоток 3 (ЛБЕ), пока слышен звук подающейся бумаги.
Осторожно выдвиньте лоток 3 (ЛБЕ).
Выровняйте стопку бумаги и загрузите ее в лоток стороной для печати вверх.
Пролистните листы бумаги перед загрузкой, чтобы они не слипались и несколько листов не подавались вместе.
В правой стопке выровняйте правый край бумаги по правому краю лотка. В левой стопке выровняйте левый край бумаги по левому краю лотка.
Высота стопы бумаги не должна превышать ограничительную метку.
Лоток можно выдвинуть целиком
Лоток можно выдвинуть наполовину
Загрузите 30 или более листов бумаги в левую половину лотка.
Осторожно задвиньте лоток 3 (ЛБЕ) до упора.
Загрузка бумаги в лоток большой емкости (ЛБЕ)
(главным образом страны Европы и Азии)
В лоток большой емкости (ЛБЕ) можно загрузить только бумагу формата A4 в книжной ориентации. Если вы хотите выполнять печать на бумаге формата 81/2 × 11 или B5 JIS книжной ориентации из лотка большой емкости (ЛБЕ), обратитесь к представителю сервисной службы.
(главным образом страны Северной Америки)
Лоток большой емкости (ЛБЕ) предназначен только для бумаги 81/2 × 11 в книжной ориентации. Если вы хотите выполнять печать на бумаге формата A4 или B5 JIS в книжной ориентации из лотка большой емкости (ЛБЕ), обратитесь к представителю сервисной службы.
Откройте крышку лотка большой емкости (ЛБЕ).
Выровняйте стопку бумаги и загрузите ее стороной для печати вниз.
Пролистните листы бумаги перед загрузкой, чтобы они не слипались и несколько листов не подавались вместе.
Убедитесь, что края бумаги выровнены по левой стороне.
Высота стопы бумаги не должна превышать ограничительную метку.
Закройте крышку лотка большой емкости (ЛБЕ).
Указание формата бумаги, который не распознается автоматически
На начальном экране нажмите кнопку [Настройки].
Нажмите [Параметры лотка/бумаги].
Нажмите кнопку [Формат/тип бумаги]
[Формат/тип бумаги].
Нажмите на один лоток, чтобы задать его.
Нажмите [Р-р бум.].
Чтобы задать обходной лоток, нажмите [Размер бумаги: принтер].
Форматы бумаги в лотке 3 (ЛБЕ) и в лотке большой ёмкости (ЛБЕ) настроены по умолчанию и не могут быть изменены.
Выберите один размер бумаги из показанного списка и нажмите [OK].
Нажмите [OK].
Завершив настройку, нажмите [Начальный экран](
).
Для использования бумаги, формат которой определяется автоматически, после бумаги, для которой автоматическое определение формата не поддерживается, восстановите параметр Автообнаружение. Чтобы восстановить параметр Автообнаружение, загрузите бумагу снова, выполните шаги 1-6, выберите [Автообнаружение], а затем нажмите [OK].
Ввод нестандартного размера бумаги с помощью панели управления
На начальном экране нажмите кнопку [Настройки].
Нажмите [Параметры лотка/бумаги].
Нажмите кнопку [Формат/тип бумаги][Формат/тип бумаги].
Нажмите на один лоток, чтобы задать его.
Нажмите [Р-р бум.].
Чтобы задать обходной лоток, нажмите [Размер бумаги: принтер].
Форматы бумаги в лотке 3 (ЛБЕ) и в лотке большой ёмкости (ЛБЕ) настроены по умолчанию и не могут быть изменены.
В показанном списке нажмите [Пользовательский].
Нажмите поле значения "A" или "B", а затем введите новое значение.
Задайте значения в номерах "< >" и нажмите [Done].
Три раза нажмите [OK].
Завершив настройку, нажмите [Начальный экран]().
Указание типа и плотности бумаги
Если настройки печати и параметры загруженной бумаги, которая используется для выполнения задания печати, не совпадают, произойдет ошибка несоответствия.
Перед началом печати проверьте и задайте параметры бумаги.
Прежде чем изменять настройки, подтвердите приоритет параметров бумаги для печати (приоритет настроек, определенных в драйвере принтера или с помощью панели управления).
[Инструменты\nпользователя]
[Функции принтера][Система][Подача/вывод бумаги][Приоритет настроек лотка]
Настройки драйвера принтера
Проверьте параметры лотка для бумаги и тип бумаги, определенные в драйвере принтера, и убедитесь, что настройки соответствуют загруженной бумаге.
Настройки панели управления
На начальном экране нажмите кнопку [Настройки].
Нажмите [Параметры лотка/бумаги].
Нажмите кнопку [Формат/тип бумаги][Формат/тип бумаги].
Нажмите на один лоток, чтобы задать его.
Нажмите [Тип/Толщина бумаги].
Выберите один тип бумаги и толщину бумаги из показанного списка и нажмите [OK].
Нажмите [OK].
Завершив настройку, нажмите [Начальный экран]().
