Перечень названий и функций компонентов
- Не закрывайте вентиляционные отверстия устройства. Это может привести к возгоранию из-за перегрева внутренних деталей.

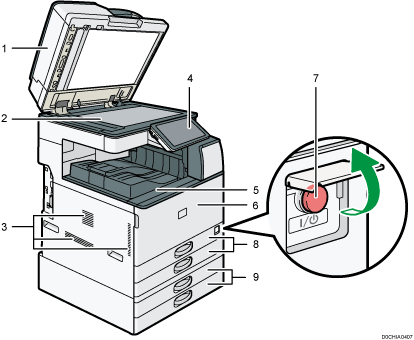

Вид спереди и слева
Крышка стекла экспонирования/автоподатчик документов (АПД)
Опустите крышку на оригиналы, помещенные на стекло экспонирования.
При загрузке стопки оригиналов в АПД документы будут автоматически подаваться один за одним.
Стекло экспонирования
Сюда помещаются оригиналы лицевой стороной вниз.
Вентиляционные отверстия
Предотвращают перегрев устройства.
После печати большого количества страниц вентилятор может продолжать работать, чтобы снизить температуру внутри аппарата.
Панель управления
Внутренний лоток 1
Сюда выводятся копии, напечатанные документы и факсимильные сообщения. Бумага выводится под держатель бумаги, находящийся в середине внутреннего лотка.
Передняя крышка
Открыть, чтобы заменить картридж тонера или емкость для отработанного тонера.
Выключатель основного питания
Чтобы включить или выключить питание, откройте крышку выключателя основного питания и нажмите его.
Лотки для бумаги (лотки 1-2)
Лотки для стандартной бумаги. Место для загрузки бумаги.
Нижние лотки для бумаги
Дополнительные лотки для бумаги. Место для загрузки бумаги.
При использовании держателей бумаги всегда соблюдайте меры предосторожности, перечисленные ниже.
Перед держателями бумаги не должно быть никаких предметов. Это может привести к замятиям бумаги.
Не кладите под держатели копии или напечатанные документы, вытянутые из-под них ранее. Это может привести к сбоям работы аппарата и замятиям бумаги.

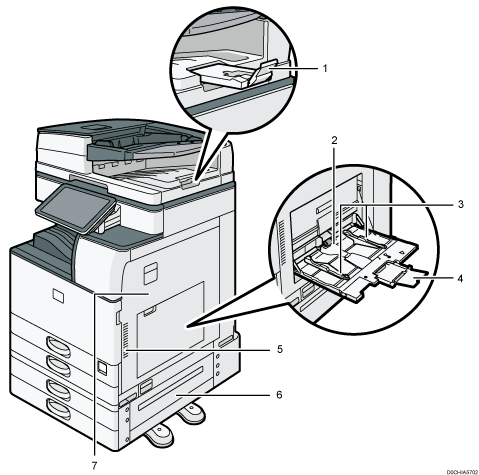

Вид спереди и справа
Удлинитель АПД
Выдвигается, чтобы предотвратить падение оригиналов большего формата, чем JIS или 81/2 × 14.
Обходной лоток
Предназначен для копирования или печати на ОНР-пленках, наклейках, а также бумаге, которую нельзя загрузить в лотки для бумаги.
Направляющие для бумаги
При укладке бумаги в обходной лоток выровняйте направляющие по листам бумаги.
Удлинитель
Выдвиньте этот удлинитель при загрузке в обходной лоток бумаги формата, превышающего A4
, 81/2 × 11.Вентиляционные отверстия
Предотвращают перегрев устройства.
После печати большого количества страниц вентилятор может продолжать работать, чтобы снизить температуру внутри аппарата.
Нижняя правая крышка
Откройте эту крышку для удаления застрявшей бумаги.
Правая крышка
Откройте эту крышку для удаления застрявшей бумаги.

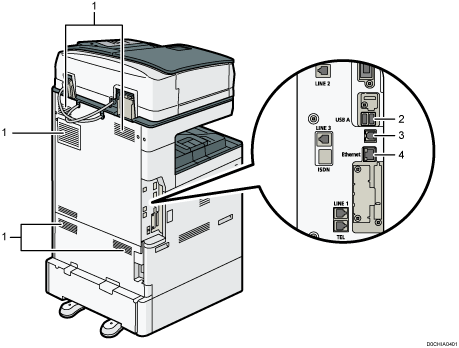

Вид сзади и слева
Вентиляционные отверстия
Предотвращают перегрев устройства.
После печати большого количества страниц вентилятор может продолжать работать, чтобы снизить температуру внутри аппарата.
USB-интерфейс
Этот порт используется для подключения устройства аутентификации карт доступа.
Интерфейс USB 2.0
Этот порт используется для подключения аппарата к компьютеру посредством USB-кабеля.
Интерфейс Ethernet
Этот порт применяется для подключения аппарата к сети или для использования службы удаленного управления (RICOH @Remote) через Интернет.
