Guia dos Nomes e Funções dos Componentes
- Não obstrua as ventilações do equipamento. Fazê-lo pode resultar em incêndio, uma vez que os componentes internos sobreaquecem.

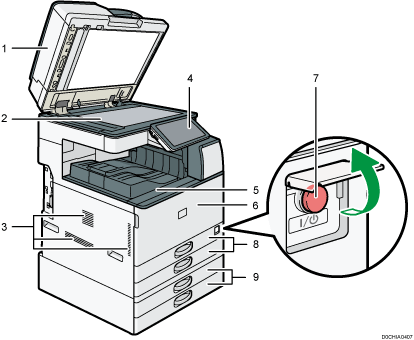

Vista frontal e esquerda
Tampa do vidro de exposição/alimentador automático de documentos (ADF)
Baixe a tampa sobre os originais colocados no vidro de exposição.
Se colocar um conjunto de originais no ADF, os originais são alimentados automaticamente, um a um.
Colocar um Original no Alimentador Automático de Documentos (ADF)
Vidro de exposição
Coloque aqui os originais com a face virada para baixo.
Aberturas de ventilação
Previnem o sobreaquecimento.
Após a impressão de um grande volume, a ventoinha de ventilação pode continuar a funcionar para reduzir a temperatura no interior do equipamento.
Painel de controlo
Bandeja interna 1
O papel copiado/impresso e os faxes recebidos são ejetados para aqui. E o papel sai por baixo do suporte de papel fixado no interior da bandeja interna.
Tampa frontal
Abra para substituir o cartucho de toner ou a embalagem de desperdícios de toner.
Botão de alimentação principal
Para ligar e desligar a alimentação, abra a tampa do interruptor de alimentação principal e prima o interruptor de alimentação principal.
Bandejas de papel (Bandejas 1-2)
Bandejas de papel standard. Coloque papel aqui.
Bandejas de papel inferiores
Bandejas de papel opcionais. Coloque papel aqui.
Quando utilizar suportes de papel, cumpra sempre as precauções abaixo indicadas.
Certifique-se de que não coloca objetos à frente dos suportes de papel. Fazê-lo pode causar encravamentos de papel.
Depois de retirar papel copiado/impresso, não volte a colocá-lo debaixo dos suportes de papel. Fazê-lo pode resultar em avaria e encravamentos de papel.

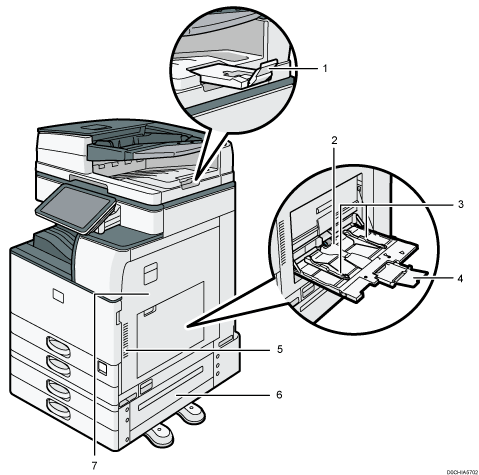

Vista frontal e direita
Extensor do ADF
Puxe este extensor para fora para evitar a queda de originais com formato superior a B4 JIS ou 81/2 × 14.
Bandeja de alimentação manual
Utilize-o para copiar ou imprimir em acetatos, etiquetas autocolantes e papel que não pode ser colocado nas bandejas de papel.
Guias do papel
Encoste as guias ao papel quando carregar papel na bandeja de alimentação manual.
Extensor
Puxe este extensor para fora quando colocar papel com formato superior a A4
, 81/2 × 11 na bandeja de alimentação manual.Aberturas de ventilação
Previnem o sobreaquecimento.
Após a impressão de um grande volume, a ventoinha de ventilação pode continuar a funcionar para reduzir a temperatura no interior do equipamento.
Tampa inferior direita
Abra esta tampa para retirar papel encravado.
Tampa direita
Abra esta tampa para retirar papel encravado.

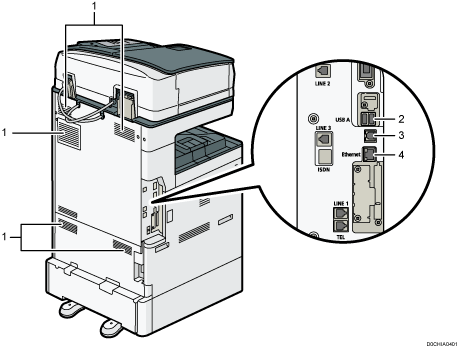

Vista traseira e esquerda
Aberturas de ventilação
Previnem o sobreaquecimento.
Após a impressão de um grande volume, a ventoinha de ventilação pode continuar a funcionar para reduzir a temperatura no interior do equipamento.
Interface host USB
Utilize a porta para ligar o dispositivo de autenticação de cartões IC.
Interface USB 2.0
Utilize a porta para ligar o equipamento e o computador com o cabo USB.
Interface Ethernet
Utilize a porta para ligar o equipamento à rede ou para utilizar o serviço de gestão remota (RICOH @Remote) através da Internet.
