Nomes e Funções do Painel de Controlo
O painel tátil (Smart Operation Panel) que apresenta o ecrã de operação do equipamento é designado por "Painel de controlo".
São fornecidos interfaces para ligação de dispositivos externos e slots para inserção de um cartão SD/dispositivo de memória flash USB em ambos os lados do painel de controlo.
Mesmo quando o ecrã está desligado, os indicadores LED na moldura do painel de controlo mostram o estado do equipamento.

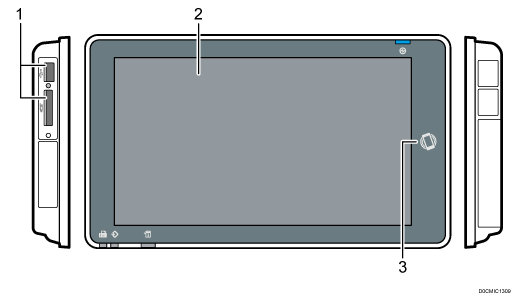

Painel tátil/interface
Slot para dispositivos amovíveis
Insira um cartão SD ou dispositivo de memória flash USB. Pode guardar os dados digitalizados ou imprimir o ficheiro guardado no dispositivo amovível.
Utilize um cartão de memória SD ou SDHC com uma capacidade máxima de 32 GB. Não pode utilizar um cartão de memória SDXC.
Utilize um dispositivo amovível com formatação FAT16 ou FAT32.
Determinados tipos de dispositivos de memória Flash USB não podem ser utilizados no equipamento.
Não pode utilizar um cabo de extensão USB, hub ou leitor de cartões.
Se a alimentação do equipamento for desligada ou se a unidade de memória for removido do equipamento durante a leitura dos dados, verifique os dados na respetiva unidade de memória.

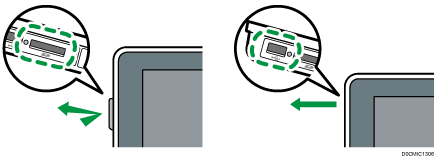

Antes de retirar o dispositivo amovível da slot, prima o ícone apresentado no ecrã (
/
) para cancelar a ligação.
Painel tátil
Apresenta o ecrã Início, o ecrã de operação das aplicações e mensagens. Interaja com o painel usando as pontas dos dedos.
Tag NFC
É utilizada para ligar o equipamento e um dispositivo móvel com o RICOH Smart Device Connector.
Guia do Utilizador (Versão Completa)inglês
Pode ajustar o ângulo do painel de controlo para melhorar a visibilidade.

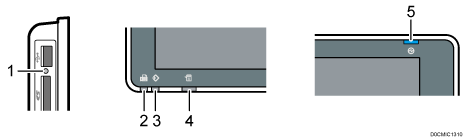

Indicadores LED
Indicador de acesso ao dispositivo amovível
Fica intermitente durante a leitura ou escrita de dados num cartão SD.
Enquanto o equipamento estiver a aceder ao cartão SD ou dispositivo de memória flash USB, não desligue a alimentação nem retire o dispositivo amovível.
Se o indicador de acesso a dispositivo amovível não acender quando um cartão SD for inserido na slot para dispositivos amovíveis, proceda da seguinte forma:
Reinsira o cartão SD.
O cartão SD pode estar partido. Entre em contacto com a loja onde o comprou.
Indicador de fax
Indica o estado da função de fax.
Intermitente: a transmitir e a receber dados
Aceso: a receber dados (ficheiro de RX substituta/receção com bloqueio da memória/caixa pessoal)
Indicador de entrada de dados
Fica intermitente quando o equipamento está a receber dados enviados pelo driver de impressão ou driver de LAN-Fax.
Indicador de estado
Indica o estado do sistema. Permanece aceso em caso de erro ou se o toner acabar.
Verificar os Indicadores, Ícones e Mensagens no Painel de Controlo
Indicador da corrente principal
O indicador de alimentação principal acende quando o utilizador liga o interruptor de alimentação principal. No modo de suspensão, este fica a piscar lentamente.
