Oversikt over komponentenes navn og funksjoner
- Ikke dekk til maskinens ventilasjonsåpninger. Hvis du gjør det, kan det føre til brann som følge av at de indre komponentene overopphetes.

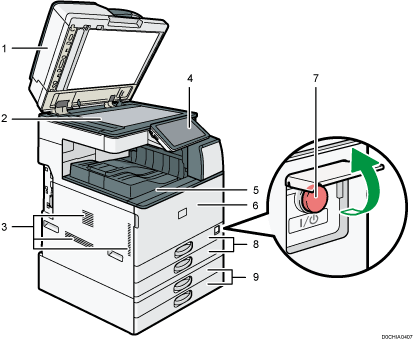

Sett forfra og fra venstre
Glassplatedeksel / automatisk dokumentmater (ADF)
Legg ned dekslet over originalene på glassplaten.
Dersom du plasserer et sett med originaler i den automatiske dokumentmateren (ADF), vil denne automatisk mate inn en og en original.
Plassere en original i den automatiske dokumentmateren (ADF)
Glassplate
Legg originalene med forsiden ned.
Ventilasjonsåpninger
Unngå overoppheting.
Etter at du har skrevet ut store volum, kan det hende viften fortsetter å gå for å senke temperaturen i maskinen.
Betjeningspanel
Internt brett 1
Kopier, utskrifter og faksmeldinger leveres her. Og papiret kommer ut under papirholderen som er montert inni det interne brettet.
Frontdeksel
Åpne for å skifte tonerkassetten eller beholderen for brukt toner.
Hovedstrømbryter
For å skru strømmen på og av åpner du dekselet på hovedstrømbryteren og trykker på hovedstrømbryteren.
Papirmagasiner (magasin 1–2)
Standardmagasiner. Last inn papir her.
Nedre papirmagasiner
Valgfrie papirmagasiner. Last inn papir her.
Ved bruk av papirholdere må du alltid følge forholdsreglene nedenfor.
Ikke plasser gjenstander foran papirholderne. Dette kan føre til papirstopp.
Når du har trukket ut kopiert/utskrevet papir, må du ikke legge papiret tilbake under papirholderne. Dette kan føre til funksjonsfeil og papirstopp.

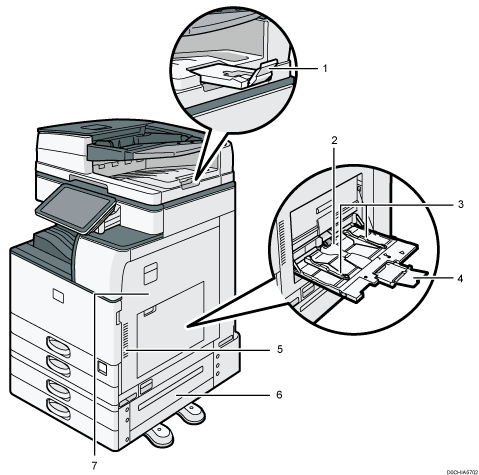

Sett forfra og fra høyre
ADF-forlenger
Trekk denne forlengeren ut for å forhindre at originaler større enn B4 JIS- eller 81/2 × 14-format faller ned.
Multiarkmater
Bruker for å kopiere eller skrive ut på OHP-transparenter, selvklebende etiketter og papir som ikke kan legges i papirmagasinene.
Papirførere
Når du legger papir i multiarkmateren, må papirførerne ligge helt mot papiret.
Forlenger
Trekk denne forlengeren ut når du legger i papir større enn A4
, 81/2 × 11 i multiarkmateren.Ventilasjonsåpninger
Unngå overoppheting.
Etter at du har skrevet ut store volum, kan det hende viften fortsetter å gå for å senke temperaturen i maskinen.
Nedre, høyre deksel
Åpne dette dekselet når du skal fjerne fastkjørt papir.
Høyre deksel
Åpne dette dekselet når du skal fjerne fastkjørt papir.

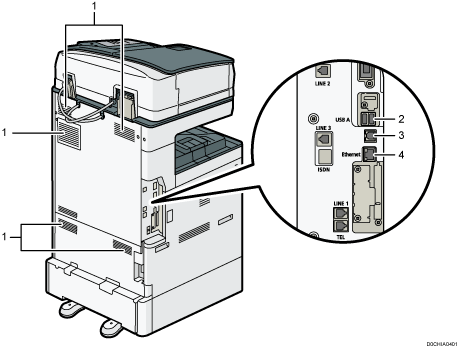

Sett bakfra og fra venstre
Ventilasjonsåpninger
Unngå overoppheting.
Etter at du har skrevet ut store volum, kan det hende viften fortsetter å gå for å senke temperaturen i maskinen.
USB-vertsgrensesnitt
Bruk porten til å koble til autentiseringsenheten for adgangskort.
USB 2.0-grensesnitt
Bruk porten til å koble maskinen og datamaskinen med USB-kabelen.
Ethernet-grensesnitt
Porten brukes til å koble maskinen til nettverket, eller for å bruke den eksterne styringstjenesten (RICOH @Remote) via internett.
