Guía de nombres y funciones de componentes
- No obstruya las rejillas de ventilación de la máquina. Esto podría provocar un incendio debido a un sobrecalentamiento de los componentes internos.

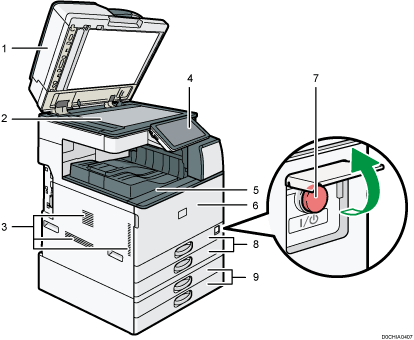

Vista delantera e izquierda
Tapa del cristal de exposición/Alimentador automático de documentos (ADF)
Baje la tapa sobre los originales colocados en el cristal de exposición.
Si coloca una pila de originales en el alimentador automático de documentos (ADF), este procesará automáticamente los originales de uno en uno.
Cómo colocar un original en el alimentador automático de documentos (ADF)
Cristal de exposición
Coloque aquí los originales hacia abajo.
Respiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.
Panel de mandos
Bandeja interna 1
El papel copiado o impreso y los mensajes de fax se entregan aquí. El papel se entrega debajo del soporte para papel instalado en el interior de la bandeja interna.
Tapa frontal
Abra para sustituir el cartucho de tóner o la botella de tóner residual.
Interruptor de alimentación principal
Para encender y apagar la máquina, abra la tapa del interruptor de alimentación principal y púlselo.
Bandejas de papel (bandejas 1-2)
Bandejas de papel estándar. Cargue el papel aquí.
Bandejas de papel inferiores
Bandejas de papel opcionales Cargue el papel aquí.
Cuando utilice soportes de papel, siga las precauciones que se indican a continuación en todo momento.
Asegúrese de no colocar objetos delante de los soportes de papel. Si lo hace, podrían producirse atascos de papel.
Después de extraer el papel copiado/impreso, no vuelva a colocarlo en los soportes de papel. De lo contrario, podrían producirse fallos de funcionamiento y atascos de papel.

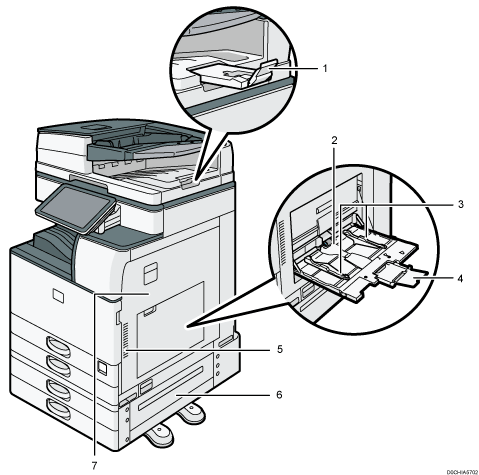

Vista delantera y derecha
Extensor del ADF
Extienda este extensor para evitar la caída de los originales de un tamaño superior a B4 JIS o 81/2 × 14.
Bandeja bypass
Utilícela para copiar o imprimir en transparencias OHP, etiquetas adhesivas y en papel que no pueda cargarse en las bandejas de papel.
Guías de papel
Cuando cargue papel en la bandeja de bypass, alinee las guías del papel contra el papel.
Extensor
Saque este extensor cuando cargue papel de un tamaño superior a A4
, 81/2 × 11 en la bandeja bypass.Respiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.
Tapa derecha inferior
Abra esta tapa para retirar el papel atascado.
Tapa derecha
Abra esta tapa para retirar el papel atascado.

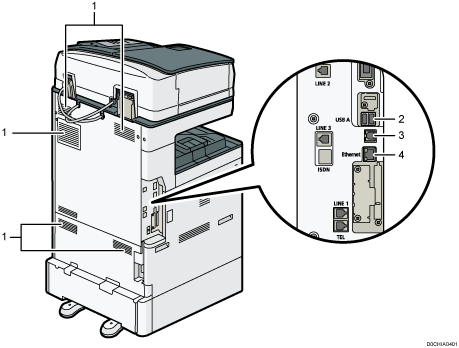

Vista posterior e izquierda
Respiraderos
Evitan un sobrecalentamiento.
Tras una impresión de gran volumen, el ventilador podría seguir funcionando para reducir la temperatura del interior de la máquina.
Interfaz host USB
Utilice el puerto para conectar el dispositivo de autenticación de tarjetas IC.
Interface USB 2.0
Utilice el puerto para conectar la máquina y el ordenador mediante el cable USB.
Interfaz Ethernet
Utilice el puerto para conectar la máquina a la red o para utilizar el servicio de gestión remota (RICOH @Remote) por Internet.
