Οδηγός για τα ονόματα και τις λειτουργίες των εξαρτημάτων
- Μην εμποδίζετε τους αεραγωγούς του μηχανήματος. Σε αυτήν την περίπτωση μπορεί να προκύψει πυρκαγιά, επειδή τα εσωτερικά εξαρτήματα υπερθερμαίνονται.

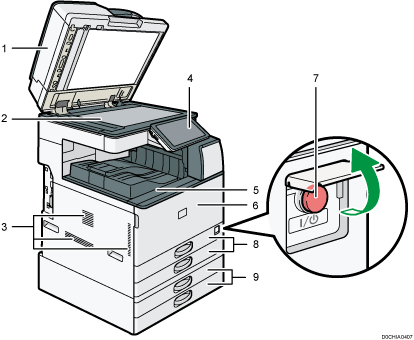

Εμπρός και αριστερή όψη
Καπάκι πλάκας αντιγραφής/Αυτόματος τροφοδότης πρωτοτύπων (ADF)
Κατεβάστε το καπάκι επάνω από τα πρωτότυπα που έχουν τοποθετηθεί στην πλάκα αντιγραφής.
Αν τοποθετήσετε μια στοίβα πρωτοτύπων στον ADF, ο ADF τροφοδοτεί αυτόματα ένα-ένα τα πρωτότυπα.
Τοποθέτηση ενός πρωτοτύπου στον Αυτόματο τροφοδότη πρωτοτύπων (ADF)
Πλάκα αντιγραφής
Τοποθετήστε εδώ τα πρωτότυπα με την όψη προς τα κάτω.
Οπές εξαερισμού
Πρόληψη υπερθέρμανσης.
Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.
Πίνακας ελέγχου
Εσωτερικός δίσκος 1
Εδώ παραδίδεται χαρτί στο οποίο πραγματοποιείται η αντιγραφή ή η εκτύπωση και τα μηνύματα φαξ. Και το χαρτί εξάγεται κάτω από τη βάση στήριξης χαρτιού που είναι τοποθετημένη μέσα στον εσωτερικό δίσκο.
Μπροστινό καπάκι
Ανοίξτε το για να αντικαταστήσετε την κασέτα τόνερ ή το δοχείο υπολειμμάτων τόνερ.
Κεντρικός διακόπτης λειτουργίας
Για να ενεργοποιήσετε και να απενεργοποιήσετε το μηχάνημα, ανοίξτε το καπάκι του κεντρικού διακόπτη λειτουργίας και πιέστε τον κεντρικό διακόπτη λειτουργίας.
Ενεργοποίηση και απενεργοποίηση της κεντρικής παροχής ρεύματος
Δίσκοι χαρτιού (Δίσκοι 1–2)
Τυπικοί δίσκοι χαρτιού. Τοποθετήστε χαρτί εδώ.
Κάτω δίσκοι χαρτιού
Προαιρετικοί δίσκοι χαρτιού. Τοποθετήστε χαρτί εδώ.
Όταν χρησιμοποιείτε εξαρτήματα συγκράτησης χαρτιού, να λαμβάνετε πάντα τις παρακάτω προφυλάξεις.
Βεβαιωθείτε ότι δεν τοποθετείτε αντικείμενα εμπρός από τα εξαρτήματα συγκράτησης χαρτιού. Κάτι τέτοιο ενδέχεται να προκαλέσει εμπλοκές του χαρτιού.
Αφού τραβήξετε έξω το αντιγραμμένο/εκτυπωμένο χαρτί, μην το τοποθετείτε ξανά κάτω από τα εξαρτήματα συγκράτησης χαρτιού. Κάτι τέτοιο ενδέχεται να έχει ως αποτέλεσμα δυσλειτουργία και εμπλοκές χαρτιού.

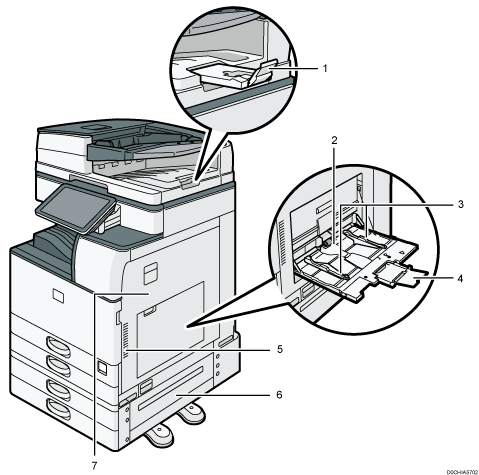

Εμπρός και δεξιά όψη
Προέκταση αυτόματου τροφοδότη πρωτοτύπων (ADF)
Τραβήξτε έξω αυτήν την προέκταση για να αποτρέψετε την πτώση πρωτοτύπων με μέγεθος μεγαλύτερο από B4 JIS ή 81/2 × 14.
Δίσκος Bypass
Χρησιμοποιείται για φωτοαντιγραφή ή εκτύπωση σε διαφάνειες OHP, αυτοκόλλητες ετικέτες και χαρτί που δεν μπορεί να τοποθετηθεί σε δίσκους χαρτιών.
Οδηγοί χαρτιού
Όταν τοποθετείτε χαρτί στο δίσκο Bypass, ευθυγραμμίστε τους οδηγούς χαρτιού με το χαρτί.
Προέκταση
Τραβήξτε έξω αυτήν την προέκταση όταν τοποθετείτε χαρτί μεγαλύτερο από A4
, 81/2 × 11 στον δίσκο bypass.Οπές εξαερισμού
Πρόληψη υπερθέρμανσης.
Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.
Κάτω δεξί καπάκι
Ανοίξτε αυτό το καπάκι για να αφαιρέσετε μπλοκαρισμένο χαρτί.
Δεξί καπάκι
Ανοίξτε αυτό το καπάκι για να αφαιρέσετε μπλοκαρισμένο χαρτί.

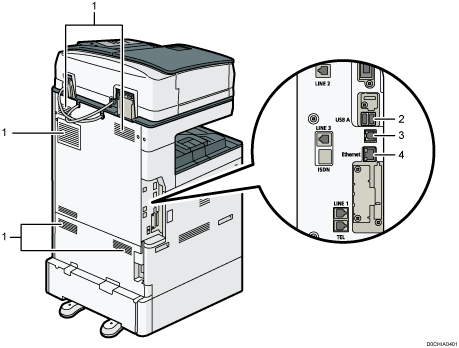

Πίσω και αριστερή όψη
Οπές εξαερισμού
Πρόληψη υπερθέρμανσης.
Μετά από εκτύπωση μεγάλου όγκου, ο ανεμιστήρας εξαερισμού μπορεί να συνεχίσει να μειώνει τη θερμοκρασία μέσα στο μηχάνημα.
Διασύνδεση υποδοχής USB
Χρησιμοποιήστε τη θύρα για τη σύνδεση της συσκευής ελέγχου ταυτότητας μέσω καρτών IC.
Διασύνδεση USB 2.0
Χρησιμοποιήστε τη θύρα για να συνδέσετε το μηχάνημα και τον υπολογιστή με καλώδιο USB.
Διασύνδεση Ethernet
Χρησιμοποιήστε τη θύρα για να συνδέσετε το μηχάνημα στο δίκτυο ή για να χρησιμοποιήσετε την υπηρεσία διαχείρισης από απόσταση (RICOH @Remote) μέσω Internet.
