Oversigt over maskinens dele og funktioner
- Blokér ikke maskinens udblæsningshuller. Hvis du gør det, kan det resultere i brand, da de interne komponenter overophedes.

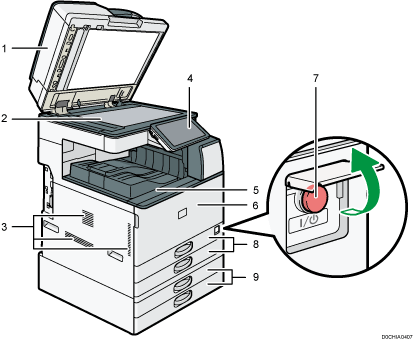

Maskinens forside og venstre side
Glaspladelåg/automatisk dokumentføder (ADF)
Sænk låget ned over originaler, der er placeret på glaspladen.
Hvis der lægges en stak originaler i ADF'en, indføres originalerne automatisk en ad gangen.
Glasplade
Anbring originalerne her med forsiden nedad.
Ventilationshuller
Forhindrer overophedning.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.
Betjeningspanel
Intern bakke 1
Kopierede/udskrevne dokumenter og faxmeddelelser leveres her. Og papiret udskrives under papirholderen, der er monteret inde i den interne bakke.
Frontlåge
Åbn for at udskifte tonerpatronen eller spildtonerflasken.
Hovedafbryder
Åbn dækslet og tryk på hovedafbryderen for at tilslutte eller afbryde strømmen.
Kassetter (kassette 1-2)
Standardkassetter. Ilæg papir her.
Ekstrakassetter
Valgfrie papirkassetter. Ilæg papir her.
Følg altid nedenstående forholdsregler, når du bruger papirholdere.
Sørg for ikke at placere genstande foran papirholderne. Det kan forårsage papirstop.
Efter at have trukket kopieret/udskrevet papir ud, må du ikke lægge det tilbage under papirholderne. Dette kan resultere i funktionsfejl og papirstop.

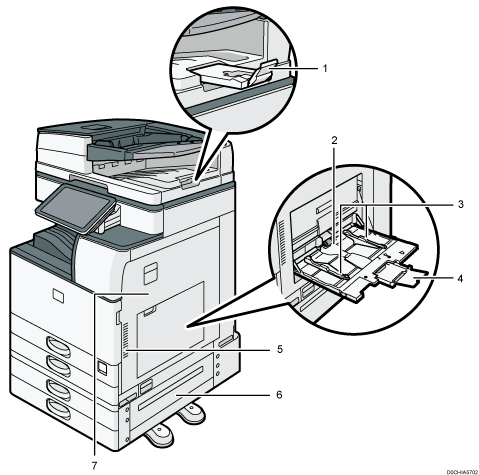

Maskinens forside og højre side
ADF-forlænger
Træk denne ud for at hindre, at ark i større formater end B4 JIS eller 81/2 × 14 falder ud.
Bypassbakke
Bruges ved kopiering eller udskrivning på transparenter, labelark, og papir der ikke kan lægges i kassetterne.
Papirstyr
Når der lægges papir i bypassbakken, skal papirstyrene justeres, så de slutter tæt om papiret.
Forlænger
Træk denne forlænger ud ved ilægning af papir større end A4
, 81/2 × 11 i bypassbakken.Ventilationshuller
Forhindrer overophedning.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.
Nederste højre låge
Åbn denne låge for at fjerne fastklemt papir.
Højre låge
Åbn denne låge for at fjerne fastklemt papir.

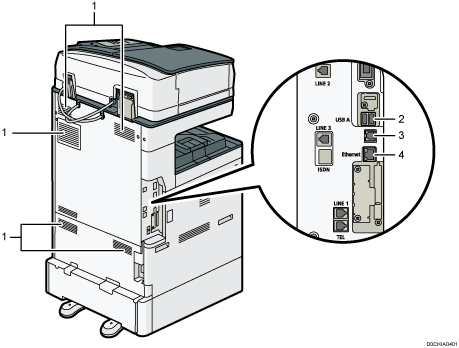

Maskinens bagside og venstre side
Ventilationshuller
Forhindrer overophedning.
Efter udskrivning af stor volumen kan ventilationsblæseren fortsætte med at arbejde for at sænke temperaturen inde i maskinen.
USB-værtsinterface
Port til tilslutning af IC-kort-godkendelsesenhed.
USB 2.0-interface
Port til tilslutning af computer med USB-kabel.
Ethernet interface
Port til netværkstilslutning eller fjernstyring via internettet (RICOH @Remote).
