Průvodce názvy a funkcemi součástí

VÝSTRAHA

Neblokujte ventilační otvory zařízení. Pokud tak učiníte, může následkem přehřátí vnitřních komponent zařízení vzniknout požár.

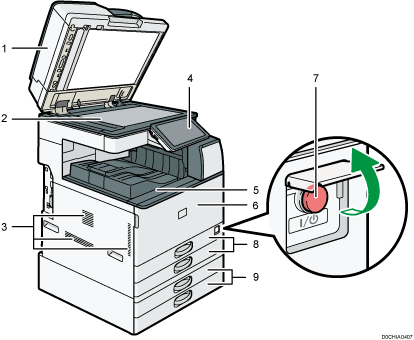

Kryt expozičního skla / Automatický podavač originálů (ADF)
Kryt se přiklápí na originály umístěné na expozičním skle.
Pro skenování více originálů najednou je vložte do ADF lícem nahoru. Budou podávány jeden po druhém.
Vkládání originálů do automatického podavače originálů (ADF)
Expoziční sklo
Originály pokládejte kopírovanou stranou dolů.
Vložení originálu na expoziční sklo
Ventilační otvory
Brání přehřátí.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.
Ovládací panel
Názvy a funkce ovládacího panelu
Vnitřní výstupní přihrádka
Sem jsou podávány kopie, výtisky a faxové zprávy. A papír vychází ze zařízení pod držákem papíru připevněním uvnitř interní zásobníku.
Přední kryt
Otevřete pro výměnu tonerové kazety nebo nádoby na odpadní toner.
Výměna toneru
Výměna odpadní nádoby toneru
Hlavní spínač napájení
Pokud chcete zařízení zapnout nebo vypnout, otevřete kryt hlavního spínače a spínač stiskněte.
Zapnutí a vypnutí napájení
Zásobníky papíru (zásobníky 1-2)
Standardní zásobníky papíru. Sem vkládejte papír.
Vkládání papíru do zásobníků
Dolní zásobníky papíru
Volitelné zásobníky papíru. Sem vkládejte papír.
Vkládání papíru do zásobníků

Upozornění

Pokud používáte držáky papíru, vždy dodržujte níže uvedené bezpečnostní pokyny.
- Před držáky papíru nedávejte žádné předměty. Mohlo by dojít k uvíznutí papíru.
- Po vytažení nedávejte kopírovaný/vytištěný papír zpět pod držáky papíru. Mohlo by dojít k selhání nebo uvíznutí papíru.

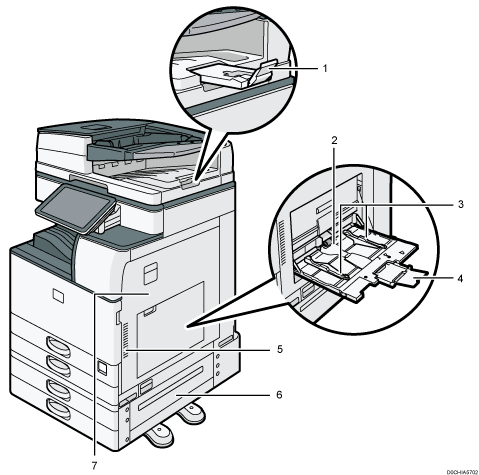

Nástavec vstupní přihrádky ADF
Vysuňte tento nástavce při použití originálů větších než B4 JIS nebo 8¹/₂×14.
Boční zásobník
Použijte ke kopírování nebo tisku na OHP fólie, samolepicí etikety a papír, který nelze vložit do zásobníků papíru.
Vkládání papíru do bočního zásobníku
Vodítka papíru
Při vkládání papíru do bočního zásobníku zarovnejte vodítka podle papíru.
Nástavec
Vysuňte tento nástavec, pokud do bočního zásobníku vkládáte papír větší než A4, 8¹/₂×11.
Ventilační otvory
Brání přehřátí.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.
Pravý dolní kryt
Pro vyjmutí uvízlého papíru otevřete tento kryt.
Pravý kryt
Pro vyjmutí uvízlého papíru otevřete tento kryt.

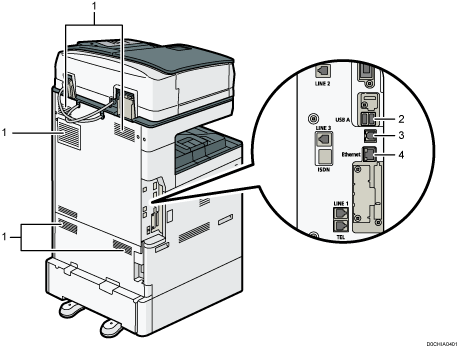

Ventilační otvory
Brání přehřátí.
Po velkoobjemovém tisku může ventilátor pokračovat v činnosti, aby se snížila teplota uvnitř zařízení.
Hostitelské rozhraní USB
Tento port použijte pro připojení zařízení pro ověřování pomocí IC karet.
Rozhraní USB 2.0
Tento port použijte pro připojení zařízení a počítače pomocí USB kabelu.
Rozhraní Ethernet
Tento port použijte pro připojení zařízení k síti nebo pro použití služby vzdálené správy (RICOH @Remote) přes internet.
