Guia de noms i funcions dels components
- No obstruïu les sortides d'aire de la màquina. Si ho feu, es pot produir un incendi a causa del sobreescalfament dels components interns.

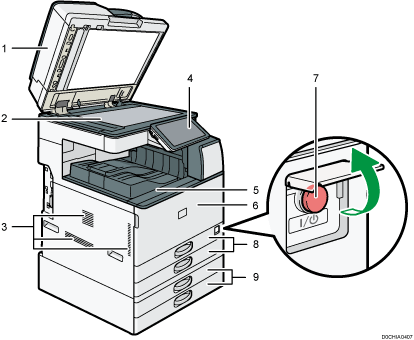

Vista frontal i esquerra
Tapa del cristall d'exposició/Alimentador automàtic de documents (ADF)
Abaixeu la tapa sobre els originals col·locats sobre el cristall d'exposició.
Si carregueu una pila d'originals a l'alimentador automàtic de documents (ADF), l'ADF els alimentarà automàticament un per un.
Col·locar un original a l'alimentador de documents automàtic (ADF)
Cristall d'exposició
Col·loqueu els originals cara avall aquí.
Orificis de ventilació
Eviten el sobreescalfament.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.
Panell de control
Safata interna 1
Les còpies, les impressions i els faxos surten per aquesta safata. I el paper surt per sota del suport de paper instal·lat dins la safata interna.
Tapa frontal
Obriu per substituir el cartutx de tòner o l'ampolla de tòner residual.
Interruptor principal
Per encendre i apagar la màquina, obriu la tapa de l'interruptor principal i premeu-lo.
Safates de paper (safates 1–2)
Safates de paper estàndard. El paper es carrega per aquí.
Safates inferiors de paper
Safates de paper opcionals. El paper es carrega per aquí.
Si utilitzeu suports per a paper, seguiu sempre les següents precaucions.
Assegureu-vos de no col·locar objectes en front del suport per a paper. Si ho feu, el paper es podria encallar.
Després d'extreure el paper copiat/imprès, no el torneu a col·locar sota els suports de paper. Si ho feu, el paper es podria encallar i causar avaries.

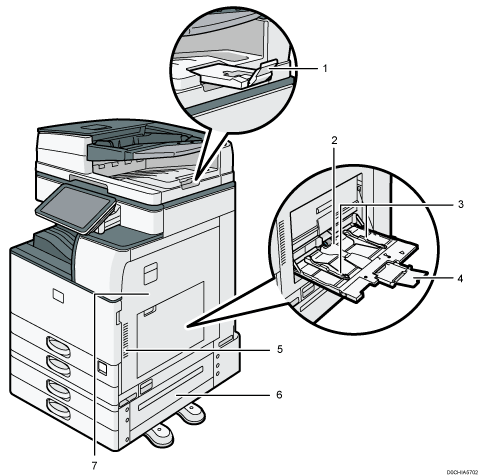

Vista frontal i dreta
Unitat d'extensió de l'ADF
Estireu aquest extensor cap a fora per evitar que caiguin els originals més grans que B4 JIS o 81/2 × 14.
Safata bypass
Utilitzeu-la per copiar o imprimir en transparències OHP, etiquetes adhesives, i paper que no pot ser carregat a les safates de paper.
Guies de paper
Quan carregueu paper a la safata bypass, alineeu les guies de paper contra el paper.
Unitat d'extensió
Estireu cap a fora aquest extensor quan carregueu paper més gran que A4
, 81/2 × 11 a la safata bypass.Orificis de ventilació
Eviten el sobreescalfament.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.
Tapa inferior dreta
Obriu aquesta tapa per extreure el paper encallat.
Tapa dreta
Obriu aquesta tapa per extreure el paper encallat.

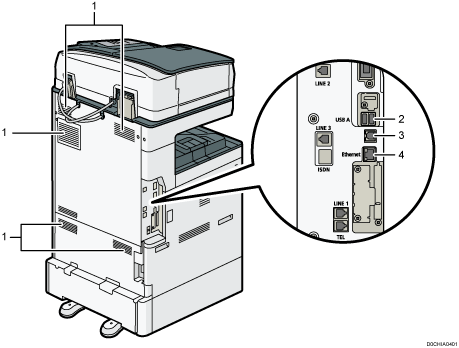

Vista posterior i esquerra
Orificis de ventilació
Eviten el sobreescalfament.
Després d'una impressió de gran volum, és possible que el ventilador continuï funcionant per reduir la temperatura dins de la màquina.
Interfície host USB
Utilitzeu el port per connectar l'autenticador de targetes IC.
Interfície USB 2.0
Utilitzeu el port per connectar la màquina i l'ordinador amb el cable USB.
Interfície Ethernet
Utilitzeu el port per connectar la màquina a la xarxa o per usar el servei de gestió remota (RICOH @Remote) a Internet.
